invention
Fédération de Russie Patent RU2284630

Générateur électrique avec des ressources de travail illimitées

Générateur électrique avec des ressources de travail illimitées

Nom de l'inventeur: Pulatov Anatoly Boltaevich (RU)
Le nom du titulaire du brevet: Pulatov Anatoly Boltaevich (RU)
Adresse pour la correspondance: 141200, région de Moscou, Pushkino, md .. Serebryanka, 24, kv.23, AB Pulatova
Date de début du brevet: 07.12.2004

L'invention concerne le domaine du génie électrique. Le générateur de puissance comprend une unité de bobine de génération équipé d'un canal de travail, la génération d'un aimant qui peut se déplacer entre les extrémités opposées du canal. des moyens de déplacement de cette puissance fournissant étant mobile par rapport au canal de travail avec un ou plusieurs aimants d'entraînement placé à l'extérieur du canal de travail. La possibilité de mouvement desdits aimants et / ou l'unité de génération sur leurs propres axes de telle sorte que le générateur et les aimants d'actionnement périodique tels que des poteaux convergent pour créer une impulsion de force mutuellement répulsive. Une unité de génération et un aimant d'entraînement peuvent être montés séparément sur les parties mutuellement mobiles d'un dispositif mécanique. La portée la plus favorable de l'invention - la puissance de faible puissance consommateurs actuels (en particulier dans les situations d'urgence). Le résultat technique - augmenter l'efficacité du générateur électrique.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à la production d'énergie électrique, en particulier - l'unité de générateur électrique (générateurs).

générateur comprenant une unité de génération d'un canal de travail muni d'une bobine, la génération d' un aimant qui peut se déplacer entre les extrémités opposées du canal connu, cette force se déplaçant en fournissant un moyen par rapport au canal d'entraînement mobile de l' organe de travail qui communique avec la génération de l' aimant; pat.SShA 5347186, NKI 310/17, 26/05/92, 11 (le prototype de l'invention).

Dans un générateur de puissance organe d'actionnement est réalisé sous la forme d'un piston fixé à l'aimant mobile et la génération de fluide de travail sous pression (air). Cette solution conduit à un prototype électrique structure complexe et encombrant, il est difficile à utiliser, ne fournit pas une puissance suffisante. En raison de ces lacunes faire générateur électrique connue inefficace et peu utile pour une application pratique.

L'invention résout le problème technique consistant à augmenter l'efficacité du générateur électrique, afin de lui permettre d'utiliser à grande échelle.

Le problème est résolu en ce que le générateur d'énergie comprenant une unité de génération de bobine débitrice canal de travail, avec la génération de l' aimant qui est mobile entre les extrémités opposées du canal, en fournissant de ce déplacement des outils électriques ayant mobile par rapport au canal de travail de l' organe d' entraînement qui coopère avec la génération de l' aimant selon l'invention, l'organe d'entraînement est formé comme un seul ou plusieurs aimants qui sont positionnés à l'extérieur du canal de travail, et offre la possibilité de déplacement de l'aimant d'actionnement et / ou l'unité de génération sur leurs propres axes d'une manière telle que le générateur et les aimants d'entraînement périodiquement, se rapprochent les uns des autres avec des pôles analogues pour créer mutuellement la force de répulsion de l'élan.

Dans des modes de réalisation particuliers de l'invention:

- Unité de génération et / ou l'aimant d'entraînement monté pour rotation autour d'un axe passant par l'axe du canal de travail qui lui est perpendiculaire;

- Unité de génération et / ou l'aimant d'entraînement monté en rotation autour d'un axe parallèle à l'axe du canal de travail;

- Unité de génération et un aimant d'entraînement monté avec possibilité de déplacement rectiligne par rapport à l'autre;

- des aimants d'entraînement sont montés de part et d'autre de l'unité génératrice;

- Aimant d'entraînement est placé dans le canal de travail d'un autre générateur électrique similaire, pour lequel ledit aimant génère;

- L'axe de rotation passe à l'extérieur de l'unité de génération;

- L'axe de rotation passe à travers l'unité de génération;

- Unité de génération et un aimant d'entraînement adapté pour être monté sur des parties distinctes du dispositif mécanique engageant un mouvement par rapport à l'autre de sorte que le dispositif fait partie de l'entraînement mécanique pour un générateur électrique.

Dans le cadre de l'invention est attendue résultat technique, qui coïncide avec l'essence du problème étant résolu.

L'essence de l'invention est illustrée par 10/01, qui sont schématiquement:

1 - bloc unique avec une unité de génération électrique unique et un aimant d'entraînement unique (vue de dessus, en coupe)

2 - Multiblock entraînement électrique avec plusieurs aimants (vue de dessus, en coupe)

3 - bloc unique avec plusieurs électriques aimants d'entraînement, une position (vue de dessus, en coupe)

4 - seul bloc avec plusieurs aimants d'entraînement électrique à une autre position (vue de dessus, en coupe)

5 - Built-in générateur de puissance dans le cadre de l'alimentation (vue de côté, avec des fentes)

6 - disposés générateur de puissance selon la figure 5, la vue du côté droit

7 - générateur selon les figures 5, 6 dans le mode de réalisation, à encastrer

8 - avec deux rangées d'unités de production d'électricité et un certain nombre d'aimants d'entraînement intermédiaires

9 - deux rangs générateur multi-blocs, une position

10 - deux rangs générateur multi-blocs, une autre position

Conformément aux symboles généralement reconnus dans les chiffres avec la lettre N désigne le pôle nord d'un aimant, la lettre S - pôle sud. Dans le même temps, afin de ne pas encombrer "les images, tous les pôles des aimants sont indiqués; il va sans dire que tous les aimants sont bipolaires.

Montré dans la figure 1 (vue de dessus, en coupe) avec un générateur de bloc unique génère une seule unité et l'aimant d'entraînement est le dispositif le plus simple, faite selon la présente invention. Ce générateur comporte monté dans le boîtier 1 et l'unité 2 génère aimant d'entraînement bloc 3. Génération, à son tour, est constitué d'un tube formant un canal de travail 4 qui entoure la bobine externe 5 et le tube intérieur aimant générateur 6 est réalisé en un matériau amagnétique non conducteur (par exemple, plastique) et a généralement une section transversale circulaire, bien qu'elle puisse être de forme rectangulaire, polygonale ou toute autre section transversale. Elle correspond à la forme de l'aimant générateur 6, qui est formé généralement en forme de disque ou cylindrique (mais elle peut être d'une autre section) de posséder un alliage de résistance magnétique élevée (par exemple, "samarium-cobalt", "néodyme-fer-bore»). aimant Génération est installé à l'intérieur d'un canal de travail avec un jeu radial pour permettre le déplacement de l'aimant le long du canal entre son opposé (dans ce cas, à gauche et à droite) se termine, l'un d'entre eux (dans ce cas, la gauche) mis bout 7. aimant générant un aimant fait face au pôle du même nom : la figure 1 montre une des deux orientations possibles des aimants: un arrangement droit du pôle nord de l'aimant pour générer.

L'unité génératrice est installée dans le boîtier du générateur électrique est fixe et l'aimant d'entraînement est monté sur l'extrémité de la tige 8 pour une rotation autour fixée à l'axe du logement 9 qui se prolonge au-delà de l'unité de génération étant située à son axe géométrique (par exemple l'axe de l'égouttement de travail) perpendiculaire à celle-ci (à savoir il est normal au plan de l'image). Pour permettre à l'arbre de rotation 8 à l'extrémité opposée de l'aimant pourvu d'un manchon 10 qui est lâchement fixé sur l'axe 9. Dans la position médiane de l'arbre d'entraînement et l'axe de l'aimant 3 sont situés sur l'axe du canal de travail 4 et l'aimant d'entraînement est opposée à l'extrémité du canal droit étant converti en aimant générant 6 du même nom (dans le cas nord) pôle. Entre ces deux pôles crée une impulsion de force mutuellement répulsive, et sous l'influence d'un aimant 6 est déplacé vers l'extrémité gauche du canal de travail. Ici, il est maintenu à une certaine distance de l'aimant 7, à partir de son pôle sud éponyme. des éléments fonctionnels électriques de l'état initial décrit représentées sur la figure 1 par des traits pleins.

Le dispositif décrit permet de l'aimant d'entraînement électrique 3 pour faire des déviations périodiques à travers son axe de la position initiale à la position 3A extrême et 3B (représenté par des tirets) avec une alternance de rapprochement et éloignement des pôles magnétiques de la fin du canal de travail 4. impliquent non représentés afin de mettre en œuvre le mouvement de la figure. un actionneur, dans lequel, par exemple, un mécanisme qui vient en prise avec le manchon 10. (un tel dispositif d'entraînement est indiqué uniquement pour une meilleure compréhension du générateur électrique: l'actionneur est pas un objet de la présente invention et peut être mise en oeuvre sur la base de l'art antérieur). Et nous commençons à déployer la tige de l'actionneur 8 pour dévier l'aimant d'entraînement 3 de la position de référence, par exemple dans le sens horaire. Comme cet écart interaction entre le lecteur et la génération des aimants affaiblissement, et le dernier aimant Repousse se déplace à aimants mécaniques de l'extrémité gauche du canal de travail vers la droite jusqu'à ce qu'il atteigne; Cet aimant la position 6A génératrice extrême est représenté par des lignes en pointillés. Quand il traverse le mouvement décrit des spires de la bobine 5, et un courant est généré en elle.

Après l'aimant 3 rejeté la position 3A extrême, le lecteur commence son retour (sens anti-horaire) à sa position initiale, rapprochement avec la crosse du canal de travail et situé près de lui aimant 6. Dans ce cas, il y a une interaction croissante entre les pôles comme des aimants qui approche, ce qui conduit aimant mobile 6 à l'extrémité gauche du canal de travail à la position initiale. Dans ce mouvement de retour est généré dans la bobine une fois par impulsion de courant. L'impulsion suivante est générée par le rejet de la poursuite de l'aimant 3 à l'autre position extrême de la figure 3B. Puis retour l'aimant 3 dans le sens horaire à sa position initiale, puis à la position finale 3A qui génère une autre série d'impulsions de courant. Leurs caractéristiques sont définies par les bobines d'enroulement des données et la vitesse de la navette (qui est, là - arrière) le mouvement du générateur magnétique entre les extrémités opposées du canal de travail. Faire le mouvement de la navette multiple de l'aimant entre ces positions extrêmes 3A et 3B, produire le courant nécessaire, qui est éliminé d'une manière connue avec les bornes électriques de la bobine (circuit électrique sont connus correspondants et ne sont pas considérés ici). On notera que sur ou à proximité de la force des aimants 3 et 7 dans la position de repos, générant aimant 6 peut se trouver dans la partie médiane du canal de travail, cependant, l'utilisation de l'électro-aimant peut voler par inertie jusqu'à ce que le contact avec l'aimant 7.

La figure 2 montre (dans la vue de dessus, en coupe) de type multibloc entraînement électrique avec plusieurs aimants. Dans la performance technique spécifique prévu quatre unités de génération 2 et six aimants d'entraînement 3, qui sont montés symétriquement autour d'un axe perpendiculaire à 9 disposés de façon concentrique les tambours non conductrices 11 et 12 (constitué d'un matériau non magnétique tel que du plastique). À condition que l'un ou les deux du tambour peut être entraîné en rotation autour dudit axe, de sorte que la rotation du tambour au niveau du joint, ils se déplacent dans des directions opposées. Ce générateur multibloc, sauf pour le nombre d'éléments fonctionnels de base ne sont pas fondamentalement différente de celle de la figure 1 et exploite un bloc électrique unique comme lui.

Supposons, par exemple, pour fixer le tambour 11 est monté (non représenté sur la figure 2 sur le boîtier du générateur d'énergie) est fixe et le tambour 12 est en rotation dans le sens horaire. Dans son état initial, les aimants électriques sont représentés par des traits pleins et la position des aimants sur l'axe horizontal correspond au dessin figure 1, les traits pleins, et l'autre position correspond aux lignes pointillées des aimants 1. Horizontaux aimants générateurs sont des canaux proches finaux les aimants fonctionnent et verticaux aimants générant sont situés dans d'autres parties de leurs canaux. Avec la rotation du tambour 12 sous un angle de 30 °, ce modèle est changé à l'opposé représenté par des traits pointillés sur la figure 2, qui est, générant des aimants se déplacent dans les extrémités opposées de leurs canaux de travail. Lors du déplacement, ils génèrent un courant électrique dans les bobines. Avec une rotation supplémentaire du tambour 12 aimants générant 30 ° de retour à sa position d'origine, produisant une autre série d'impulsions de courant, et de workflow, puis le motif sera répété.

générateur multibloc Décrite a une capacité plus élevée que le bloc unique précédent, et ce paramètre peut être modifiée en changeant le nombre d'éléments fonctionnels. De toute évidence, dans une autre implémentation batterie électrique technique spécifique 11 et 12 peuvent être interchangés, qui est la première dans la seconde monture (dans laquelle les deux unités de production et l'aimant d'entraînement doit être tourné à 180 °). Au lieu de la batterie peuvent être d'autres solutions techniques, telles que les éléments fonctionnels internes peuvent être montés sur un rotatifs des barres radiales (rayons) et les éléments extérieurs peuvent être fixés directement sur le corps du générateur électrique, etc.

Les figures 3 et 4 montre en deux positions avec un seul bloc dans plusieurs aimants d'entraînement électrique (vue de dessus, en coupe). Dans les performances techniques spécifiques trois aimants d'entraînement électrique 3 monté sur le tambour 12 est symétrique par rapport à une seule unité de génération 2. Grâce à ce canal de travail perpendiculaire à l'axe (perpendiculaire au plan du dessin) passe l'axe du tambour. Autour d'elle, un tambour ou d'une unité de génération peuvent être mis en rotation, ou plutôt dévient dans les deux directions suivant un angle de 60 ° par rapport à la position centrale. Contrairement à ce qui précède cela ne comporte pas de prise électrique 7 aimants et aimant mobile 6 génère réalisée dans le canal de travail à la fois, et juste avant les deux extrémités, au coût des aimants d'entraînement. A cet effet, ils sont montés sur le tambour avec des orientations différentes: un aimant est tourné vers l'intérieur, vers l'axe du tambour, le pôle nord et l'autre deux - sud. Supposons que, pour fixer le tambour 12 est monté dans le boîtier stationnaire électrique (peut être lui-même le corps), et l'unité de génération 2 est mobile en rotation. La position de départ du générateur de puissance, qui est représentée sur la figure 3, les traits pleins correspondent à 1. Une autre disposition de l'écart de limite de l'unité de génération dans le sens des aiguilles d'une montre représentée sur la figure 4 et correspond aux lignes pointillées de la figure 1. La description ci-dessus est suffisant pour comprendre le fonctionnement du générateur électrique.

Les solutions techniques ci-dessus constituent la base d'une variété de dispositifs qui peuvent être largement utilisé.

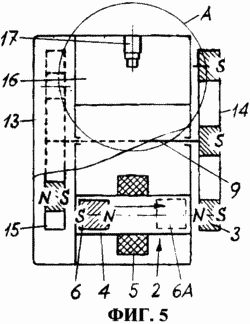

5 est une vue de côté, avec des sections, construite dans une partie de l'unité d'alimentation électrique; 6 est une vue du côté droit de la figure 5. L'unité de génération 2 du corps d'alimentation 13 est fixe, et ses côtés sont montés sur un axe commun 9 parallèle à l'axe du canal de travail, en co-rotation des tambours 14 et 15. Elles sont à la même distance de l'axe 9, ce qui génère un aimant 6 est fixé sur quatre conduire aimant 3 face comme pôles pour générer un aimant. D'après la figure 6, on voit que les aimants dans le tambour 14 (représenté transparent) sont disposées avec un décalage (remplaçant) par rapport aux aimants dans le tambour 15. Par conséquent, lorsque, par exemple, le premier tambour magnétique est contre l'extrémité de droite du canal de travail 4, le deuxième tambour sont situés de part aimants latéraux à partir de l'extrémité gauche, et il est appuyé sur l'aimant générant 6: 5 cm .. Le fonctionnement d'un tel électrique comprise par la description d'autres dispositifs spécifiques ci-dessus. Activation du générateur électrique peut être réalisé manuellement en faisant tourner le tambour 14, son ressort et la plante peut être fournie.

Par des moyens montés dans le boîtier 13, un circuit électrique (non représenté) des impulsions de courant prises par l'unité de génération de bobine redressé et amené à l'unité électronique 16 du système d'accumulateur de type connu (y compris, par exemple, un condensateur ou ionistor etc.). Pour sa borne 17 est reliée, par laquelle le consommateur est en mesure d'obtenir l'énergie stockée dans le bloc d'alimentation.

7 est un générateur électrique selon les figures 5, 6 dans le mode de réalisation, lampe de poche intégrée. Montré ici est une unité électronique 18 reliée à la source de lumière 19, qui est une diode électroluminescente. Pour la focalisation du système optique de faisceau de lumière munie d'une lentille 20. Le temps de charge de la lampe électrique peut être faible, et il peut être rechargé pendant l'éclairage.

Présenté à la figure 5, 6, 7, un dispositif électrique sont intégrés à la structure simple et compacte; ils peuvent être complètement étanche à l'air, ce qui leur donne l'endurance quasi illimitée. Ces vertus, ainsi que le temps de charge appropriée et la facilité d'utilisation des produits décrits déterminent l'aspect pratique de générateur intégré.

Dans tous les générateurs décrits ci-dessus électriques alternativement l'approche et éloignement des pôles magnétiques d'entraînement sur l'extrémité de l'unité canal de génération de travail (entraînant le déplacement générant aimant dans le canal de travail et à la suite de la génération actuelle) porté par un des aimants partiels ou complets circulaires mouvement de conduite et / ou l'unité de production . Voici quelques-unes des solutions de générateur électrique technique, ce qui génère une unité d'entraînement et un aimant monté avec possibilité de déplacement rectiligne par rapport à l'autre.

La figure 8 montre deux positions avec deux rangées de générateur de puissance unité de génération d'entraînement proche et aimants intermédiaires. des unités génératrices 2 sont montés sur les éléments étendus 21A et 21B sont alignés les uns avec les autres; entre les extrémités des blocs montés sur une longue série d'éléments d'entraînement 22 des aimants 3; sur les côtés extérieurs opposés des aimants blocs terminaux montés 7. Les aimants dans des rangées adjacentes font face avec des pôles analogues. Il est envisagé qu'un certain nombre d'aimants 22 peut se déplacer par rapport aux deux premières rangées dans la direction longitudinale (par exemple, le manuel de type connu, non représenté). Dans ce cas, les aimants d'entraînement sont disposés en face de produire périodiquement, en les poussant vers l'extrémité des aimants, comme représenté sur la figure 8 en traits pleins. Lorsque la distance entre les aimants de commutation des aimants des unités d'exploitation des canaux de génération sont déplacés vers les extrémités des blocs adjacents l'un vers l'autre, comme représenté en traits pointillés. Périodiques aimants mouvement de génération entre les positions extrêmes représentées fourni des impulsions de courant dans les bobines runningaway unités génératrices.

9, 10 est représenté dans deux positions, soit une double rangée multi-bloc électrique avec deux rangées parallèles d'unités génératrices adjacentes 2, qui peuvent se déplacer parallèlement les unes aux autres (par exemple, le manuel de type connu, non représenté). Les blocs de rangées adjacentes se faisant face comme pôles d'aimants générant 6; montés sur des côtés opposés des aimants fin à 7. Dans un des blocs de génération représentés sur la figure 9 sont opposées l'autre position, et pour générer ainsi les aimants se repoussent les uns les autres pour les aimants d'extrémité 7. Dans une autre position, qui est représentée sur la figure 10, la génération d'un nombre de blocs décalée par rapport à l'autre rangée de blocs, de sorte que les aimants sont repoussés à l'extrémité de génération vers l'autre. Périodiques aimants mouvement de génération entre les positions extrêmes représentées fourni des impulsions de courant dans les bobines runningaway unités génératrices. Comme il ressort de la description ci-dessus, comme le montre la figure 9, le dispositif 10 est constitué d'un simple générateurs mono-bloc, conduire des aimants qui sont placés dans les canaux de travail des autres générateurs de puissance similaire à laquelle lesdits aimants génèrent.

Les solutions techniques ci-dessus n'épuisent pas l'esprit de l'invention. En particulier, les variations suivantes sont possibles:

- Dans l'unité de génération au lieu d'une bobine peut être fixé un certain nombre de plusieurs bobines successives;

- Au lieu de fin les aimants peuvent être prévus pour effectuer la même fonction du ressort (matériau amagnétique);

- Un générateur électrique de la figure 1 pour l'aimant d'extrémité 7 peut ne pas être nécessaire si le générateur fonctionnant en position verticale supérieure du canal de travail, sur la base du déplacement de l'aimant génère un canal à l'extrémité inférieure uniquement par gravité;

- Pour atténuer les collisions avec les extrémités des aimants générant des canaux de fonctionnement en eux peuvent être placés amortisseurs (dans sa forme la plus simple - doublure élastique);

- Aimant Fin 7 peut être situé à l'extérieur du canal de travail 4, et en général le tube avec elle;

- Si l'unité de production nécessaire peut être effectuée à partir annulaire aimant de production de bobine centrale et externe;

- Le type de générateurs de puissance avec un mouvement circulaire des éléments fonctionnels avec un dispositif similaire de mouvement linéaire peut être formé, et vice versa.

Comme on peut le voir de ce qui précède, le générateur électrique proposé caractérisée par un design simple, compact, facile à utiliser, a une durée de vie pratiquement illimitée. Ces avantages combinés avec les grandes capacités du générateur d'énergie électrique proposé. Tout d'abord, l'application rentable de l'invention est un aliment de faible puissance le pouvoir des consommateurs, tels que les balises, les radios portables, émetteurs radio, téléphones portables, lampes électriques portatives et des dispositifs similaires, en particulier en cas d'urgence, lorsqu'il n'y a pas de charge des systèmes d'alimentation réguliers énumérés dispositifs de d'autres sources d'énergie. Le générateur électrique peut être utilisée pour recharger les systèmes ordinaires d'alimentation, ainsi que directement au fonctionnement de ces dispositifs. (Des exemples spécifiques sont illustrés aux figures 5, 6, 7).

ronds-points de génératrices et éléments fonctionnels peuvent facilement être montés avec une grande utilité dans une variété de dispositifs mécaniques, en particulier pour les véhicules à roues. Par exemple, dans la région d'une pédale de bicyclette loger confortablement générateur tel que celui représenté sur la figure 5, 6. Dans ce cas, l'axe correspond à l'axe de rotation 9 pédale manivelles à l'axe sont montés des deux côtés de roues motrices aimant 3, et une unité de génération 2 monté décalé par rapport à cet axe au cadre de la bicyclette. Ce vélo électrique ne contient pas un logement commun pour recevoir lesdits éléments fonctionnels et sont montés séparément sur des parties différentes du véhicule se déplaçant par rapport à l'autre. Ainsi, une partie du véhicule pour entraîner un générateur électrique. Est produit à un mouvement de vélo actuel est suffisant pour alimenter une lampe de bicyclette, pour l'audition d'une radio portable, etc. Un vélo électrique similaire et intègre bien dans le vetroelektroagregata de mise en page. courant ainsi généré est suffisant au moins pour la lumière la nuit infield périmètre zone tampon (par exemple, l'aéroport), etc.

Electricité avec un mouvement linéaire des éléments fonctionnels peut être utilisé avec succès pour produire de l'énergie électrique en mouvement toutes sortes de dispositifs de transport. Par exemple, l'extérieur de la cabine d'ascenseur peut être monté un certain nombre d'unités de production, et sur les parois de la cage d'ascenseur - le nombre correspondant d'aimants menants. Produit par un tel courant électrique peut être utilisé pour l'éclairage cockpit.

Ainsi, on a confirmé le résultat technique attendu de l'invention, qui consiste à augmenter l'efficacité du générateur électrique, ce qui lui offre la possibilité d'une large application.

REVENDICATIONS

  1. Un générateur électrique comprenant une unité de génération de bobine débitrice canal de travail, avec la génération de l'aimant qui est mobile entre les extrémités opposées du canal, en fournissant des outils électriques présente de déplacement avec mobile par rapport au canal de travail corps qui coopère avec la génération de l'aimant d'entraînement, caractérisé en ce que l'entraînement le corps se présente sous la forme d'un ou plusieurs aimants qui sont disposés à l'extérieur du canal de travail, il est prévu avec possibilité de mouvement de l'aimant d'actionnement et / ou l'unité de génération sur leurs propres axes d'une manière telle que la génération et des aimants d'actionnement périodique tels que des poteaux convergent pour créer une impulsion de force mutuellement répulsive.
  2. Générateur électrique selon la revendication 1, dans lequel l'unité de génération et / ou l'aimant d'entraînement monté pour rotation autour d'un axe passant par le canal de travail axe perpendiculaire à celui-ci.
  3. Générateur électrique selon la revendication 1, dans lequel l'unité de génération et / ou l'aimant d'entraînement monté en rotation autour d'un axe parallèle à l'axe du canal de travail.
  4. Générateur électrique selon la revendication 1, dans lequel l'unité de génération et un aimant d'entraînement monté avec possibilité de déplacement rectiligne par rapport à l'autre.
  5. Générateur électrique selon la revendication 1, caractérisé en ce que les aimants d'entraînement sont montés de part et d'autre de l'unité de génération.
  6. Générateur électrique selon la revendication 2, caractérisé en ce que l'axe de rotation passe à l'extérieur de l'unité de génération.
  7. Générateur électrique selon la revendication 2, caractérisé en ce que l'axe de rotation passe à travers l'unité de génération.
  8. Générateur électrique selon l'une quelconque des revendications 1-7, dans lequel l'unité de génération et un aimant d'entraînement adapté pour être monté sur des parties distinctes du dispositif mécanique engageant un mouvement par rapport à l'autre de sorte que le dispositif fait partie de l'entraînement mécanique pour un générateur électrique.
  9. Générateur électrique selon la revendication 8, caractérisé en ce qu 'il est adapté pour recevoir lesdits éléments fonctionnels sur une bicyclette, dans lequel les aimants d'entraînement sont montés sur des disques, montés sur un axe de rotation de la pédale et l'unité de génération est réglé décalé par rapport à cet axe sur le cadre de bicyclette.
  10. Générateur électrique selon la revendication 8, caractérisé en ce qu 'il est adapté pour recevoir lesdits éléments fonctionnels de l'ascenseur, ladite unité génératrice montée à l'extérieur de la cabine

Version imprimable
Date de publication 23.12.2006gg
