invention
Fédération de Russie Patent RU2223617

PROCÉDÉ DE TRANSMISSION SANS FIL DE L'ÉLECTRICITÉ

PROCÉDÉ DE TRANSMISSION SANS FIL DE L'ÉLECTRICITÉ

Nom de l'inventeur: Terekhov Anatoly Konstantinovich; Sergey Radin
Le nom du titulaire du brevet: Terekhov Anatoly Konstantinovich; Sergey Radin
Adresse de correspondance: 109457, Moscou, ul. Fedor Poletaeva, 2, bâtiment 1, kv.49, SA Radina
Date de début du brevet: 12.02.2002

L'invention concerne des procédés pour la transmission sans fil d'énergie électrique et peut être utilisée comme moyen de transfert de charges électriques sans fil. Le procédé comprend la réception d'un flux continu de aérolithes avec la direction de vol dans l'espace aérien pour lequel former des canaux conducteurs, dans lequel les porteurs de charge sont les ions hydratés des éléments contenus dans l'atmosphère. Le résultat technique est la possibilité de transmettre de l'énergie électrique dans l'espace d'air à une certaine distance, sans l'utilisation de fils.

DESCRIPTION DE L'INVENTION

L'invention concerne des procédés pour la transmission sans fil d'énergie électrique et peut être utilisé comme un moyen de transmission d'énergie électrique dans les transports terrestres, l' aviation, le transport maritime, dans diverses industries pour la recherche, etc.

Connu par N. Tesla [1], [2], [3], [4], qui sont basés sur le principe d'action du transformateur de Tesla, qui porte son nom, "Tesla transformateur", qui se compose de deux bobines, primaire et secondaire, avec " la perte de couplage inductif ". La bobine primaire est constituée de quelques spires de fil de grand diamètre et les enroulements secondaires du fil beaucoup plus petit diamètre. Contrairement à d'autres transformateurs, il n'y a pas de noyau ferromagnétique, et donc l'inductance mutuelle entre les deux bobines - de petite taille. La bobine primaire onde électrique de forte intensité sont appliqués, décharger le condensateur correspondant, d'abord chargée à une tension de plusieurs kilovolts. Le travail est réalisé au moyen d'un dispositif à éclateur. L'éclateur est configuré pour tirer dès que la tension entre les bornes du condensateur atteint une certaine valeur. Quand l'éclateur se trouve dans un état conducteur, la bobine primaire et le condensateur sont connectés en série, formant ainsi le circuit RLC dans lequel généré électriquement les vibrations d'une certaine fréquence. Dans la bobine secondaire, qui forme une autre RLC-circuit, et les oscillations électriques produits en raison de l'induction de stress. La fréquence d'oscillation des deux chaînes sont définies par leurs paramètres structurels. Pour un bon fonctionnement du circuit RLC transformateur à deux (primaire et secondaire) doit être en résonance, ce qui est, leur fréquence d'oscillation devrait coïncider. Lorsque cela se produit, l'amplitude d'oscillation est multipliée dans la bobine secondaire, et le transformateur produit une sortie de haute tension. Sur la base de l'invention décrite par la transmission directionnelle réalisés jusqu'ici des signaux radio et des oscillations électriques, mais la transmission de puissance de grande capacité n'a pas été réalisé en raison du fait que la technologie de processus n'a pas été entièrement divulguées auteur.

Connu et le procédé de production de boules de feu [5].

L'essence des solutions techniques connues réside dans le fait que, dans l'espace aérien au-dessus de la solution de sel de film d'eau ou une solution aqueuse des composés solution hétéro capables de chaîne ou multielectron mnogoprotonnym transitions réversibles, un courant électrique représentant la AC décharge capacité 2-2,5 kW 50 à 60 Hz , avec une tension de 220 V, avant la formation de boules lumineuses avec la densité d'énergie de 1 J / cm 3 à 15 J / cm 3. Cependant, la présente invention ne soit pas destinée à la transmission de l'électricité, et a servi pendant aérolithes avec des résultats reproductibles dans les quantités nécessaires à des fins de commodité d'étudier ce phénomène.

Il est connu que la boule de feu est un organisme autonome fabriqué à partir d'une substance lors de la décomposition qui libère de l'énergie. Cette substance est appelée plasma non idéal. Fireball lui-même peut être considéré comme un chef d'orchestre, ou une densité milieu conducteur avec de l'air à une température proche de la température ambiante. Ce support forme une phase séparée dans une limite de phase stable de l'air et de l'énergie de surface à l'interface entre les deux phases. Chef d'orchestre (sous la forme d'une boule de feu) peut enlever et dissiper les charges des autres conducteurs (6).

Ainsi, il est nécessaire d'utiliser les propriétés connues de la foudre en boule comme un conduit pour communiquer avec d'autres véhicules pour le transport de l'électricité sur une distance sans fil.

Le plus proche de la méthode revendiquée est une transmission de puissance telle que décrite dans [1, 2, 3, 4]. Un inconvénient des solutions techniques décrites ci-dessus est qu'ils ne sont pas destinés à la transmission directe de l'énergie électrique et nécessitent de grandes quantités de dispositifs de conversion spéciaux.

Le problème technique consiste à fournir un procédé qui permettrait de transmettre directement l'énergie électrique dans l'espace d'air à une certaine distance, sans l'utilisation de fils.

Le résultat technique est obtenu en réalisant une production continue de la foudre en boule, avec la direction de vol dans l'espace aérien pour lequel former des canaux conducteurs, dans lequel les porteurs de charge sont les ions hydratés des éléments contenus dans l'atmosphère.

L'essence des solutions techniques revendiquées réside dans le fait que la transmission de puissance est effectuée par une exposition continue à un courant électrique constant à un courant d'une solution d'un hétéropolyacide aqueux capable de chaîne réversible transitions multielectron de mnogoprotonnym contenant un atome de tungstène ou de molybdène, pour former un courant continu de particules chargées qui se forment dans l'air conducteur colonne de plasma, avec le courant sélectionné dans la plage de 10 à 400 a sous une tension de B. de 100 à 10000

L'utilisation d'un flux continu de particules chargées qui se forment dans la colonne d'air du plasma, qui est une chaîne de la foudre en boule, peut transmettre l'énergie électrique sans fil, car il se comporte comme un conducteur, capable de affecter directement le circuit électrique et contacts.

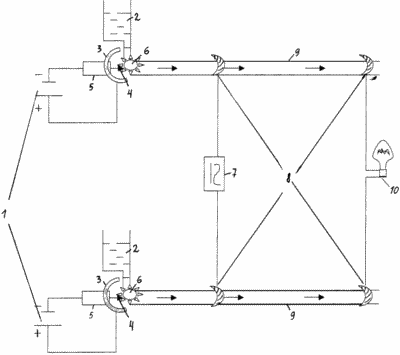

Le dessin montre un exemple du dispositif selon la présente invention.

PROCÉDÉ DE TRANSMISSION SANS FIL DE L'ÉLECTRICITÉ

L'appareil comprend deux sources d'énergie indépendantes (1), un réservoir avec une solution aqueuse d'un hétéropolyacide (2), les deux dispositifs indépendants de la foudre en boule, dont chacun se compose d'une anode (3) et la cathode (4), et et l'isolateur (5) montées sur la façon dont les boules de feu. Le chiffre (6) désigne aérolithes, des positions (7) - alimentations 220 V, position - (8) Les collecteurs de courant, la position (9) - un courant d'aérolithes formant un plasma pilier nonideal conducteur.

Le fonctionnement de ce dispositif est le suivant: le courant continu électrique, qui fournit deux sources d'énergie indépendantes (1), passe à travers un courant de solution aqueuse nombre hétéropolyacide 18/02 qui a été alimenté à partir d'un réservoir (2) contenant dans la molécule de 18 atomes de tungstène et ayant la formule chimique H 6 P 2 W 18 O 62 (HPA). Le procédé est effectué comme représenté sur le dessin simultanément dans les deux unités indépendantes, se composant d'une anode (3) en graphite, la cathode (4) constituée d'un alliage d'acier inoxydable sous la forme de l'embout et l'isolant (5) en matière plastique fluorée. Lorsque la solution jet CCP ferme le contact de l'anode et la cathode, des boules de feu formés (6) et dirigé par un isolateur (5), un flux de particules chargées formant la colonne de plasma conducteur (9). Puissance dans les dispositifs de circuit à courant continu (1) dans ce cas, était d'environ 70 A à une tension de 200 V (paramètres électriques mesurés avec l'ampèremètre et un shunt DC voltmètre). longueur aérolithes d'écoulement était d'environ 7 mètres. Le taux de départ estimée était de 0,006 km / s. Entre l'écoulement de la foudre en boule, le plasma formant piliers conducteurs - une distance de 5 m, la source est AC (7), 220 V, 6 A, 50-60 Hz (tension interne). Autour des piliers conducteurs des particules chargées produites flux des boules de feu disposés des anneaux de glissement (8) réalisés sous la forme d'anneaux métalliques de sorte que le flux de particules chargées passant à travers celui-ci. La première paire a été laissé tomber la tension domestique de 220 V, et la seconde paire - ampoule (10) à 25 watts. La distance entre les deux collecteurs de courant était de 3 m. Lorsqu'une tension des consommateurs et le fonctionnement simultané de dispositifs émettant des particules chargées, le circuit est fermé et la lampe à ce moment a commencé à brûler. Lorsque vous vous déconnectez de la source d'alimentation en courant continu (1) a arrêté le flux de particules chargées, la chaîne est ouverte, le courant provenant du dispositif 7 arrêté, la lampe est éteinte.

Des boules de feu, qui sont formées à la suite d'une exposition continue à un courant d'une solution aqueuse d'hétéropolyacide à courant continu, formé à partir de l'isolateur (5), la direction du flux de particules chargées, les porteurs de charge qui sont des ions hydratés des éléments contenus dans l'atmosphère, à savoir les différentes structures des ions hydratés d'atomes d'hydrogène (par exemple des structures de la chaîne H 5 O 2 N 7 O 3 N 9 O 4. il est nécessaire de noter que la mise en place du flux de particules chargées contribue force d'attraction électrostatique entre aérolithes écoule en continu de l'appareil., afin de stabiliser les piliers conducteurs peuvent être utilisés, et d' autres des moyens techniques connus.

Cette méthode permet la transmission d'énergie électrique sans fil, d'une distance et sans utiliser de capteurs spécifiques. La distance de transmission dépend de la source de courant continu d'alimentation, les matériaux choisis et source de courant d'alimentation (7) et la différence de potentiel à laquelle la transmission aura lieu.

SOURCES D'INFORMATION

1. http://ufo.knet.ru/proekt/00300/00700.shtml.

2. Tesla, Nikola, "Expériences avec courants alternatifs de haute fréquence potentielle et haute," IEE, Londres, février 1892, reproduit dans Nikola Tesla: Lectures * Brevets * Articles (ci-après, LPA), publié par le Musée Nikola Tesla, Nolit, Beograd, 1956, p. L-105.

3. Tesla, Nikola, "Famous Scientific Illusions," expérimentateur électrique, Gernsback Publications, février 1919, pp. 692-694 et suivants.

4. http://skyzone.al. ru / tech / tesla_tr.shtmll.

5. RF brevet 2,168,289, 7 H 05 H 1/00 ​​"procédé de production de boules de feu." 27/05/2001.

6. I. P.Stahanov "Sur la nature physique de la foudre en boule», Moscou, Energoatomisdat 1985.

REVENDICATIONS

Procédé de transmission d'énergie sans fil, caractérisé en ce qu 'un jet de la solution aqueuse d'hétéropolyacides qui sont capables de multielectron réversible de chaîne et mnogoprotonnym transition contenant un atome de tungstène ou de molybdène exposés de façon continue par un courant électrique constant pour former un courant de particules chargées qui forment l'air conducteur colonne de plasma tandis que l'intensité choisie dans la plage de 10 à 400 a sous une tension de 100 à 10 000 V.

Version imprimable
Date de publication 15.02.2007gg
