Fédération de Russie Patent RU2242299

collection METHOD et l'élimination des biogaz et filtrat par décharge de déchets solides dans le ravin et le terrain

Nom de l'inventeur: Verstov VV (RU); Kysyydak AS (RU)
Le nom du titulaire du brevet: Saint-Pétersbourg Université d' Etat d'architecture et de génie civil (RU)
Adresse pour la correspondance: 198005, Saint - Pétersbourg, ul. 2e Krasnoarmeyskaya, 4, Ph, Département de la propriété intellectuelle
Date de début du brevet: 08.07.2003

L'invention concerne l'élimination des déchets solides municipaux (MSW) décharges, dans les ravins et les plis du terrain, à savoir les méthodes de collecte et d'élimination des lixiviats et du biogaz. Le résultat technique est d'augmenter l'efficacité du système de collecte de gaz d'enfouissement, une méthode pour simplifier et étendre ses capacités technologiques. Le processus de collecte et l'élimination des biogaz et du lixiviat dans les décharges dans les ravins et les plis du terrain comprend la base de formation dans des fosses réparties sur la zone ravin, l'installation des anneaux en plastique avec côtés lisses et fond sur les trous d'homme équipement de drainage de gaz vertical, empilable, en anneaux polymères à parois perforées . déchets de pose est réalisée en deux étapes. Dans la paroi du trou bien monté horizontal perforé drainage de gaz de tuyau. Empilée sur le dessus de chaque couche des couches isolantes d'un matériau inerte. déchets Couché produit des couches successives avec cycle de répétition de travaux sur le remplissage de chaque carte. La surface de la dernière couche de déchets enduit d'étanchéité extérieure. À toutes les étapes des travaux d'enfouissement dans un biogaz organisés et perçus est éliminé et le filtrat. Drain de lixiviats et du biogaz produit par un bien établi dans le transport aérien et le plénum.

DESCRIPTION DE L'INVENTION

L'invention concerne l'élimination des déchets solides (MSW) décharges municipales, situées dans des ravins et des plis du terrain, à savoir les méthodes de collecte et d' élimination des biogaz et du lixiviat, formé lors de la décomposition des déchets dans les décharges. En particulier , les décharges de placement dans les ravins et les plis du terrain est typique de la région située dans les contreforts.

Procédé d'élimination des déchets est connu (brevet russe №1792350, B 09 B 1/00, 1993 YG) dans les tranchées, comprenant le puits et le trou d'évacuation, qui communiquent entre eux par des évidements dans une couche imperméable à l' eau, qui est rempli d'un matériau de drainage.

L'inconvénient de cette méthode est le manque de moyens de décontamination des déchets dans le réseau au cours de la vie de la décharge.

Parmi les méthodes connues de la plus proche de l'invention revendiquée la solution technique est la «méthode de la collecte et l' élimination du biogaz à la mise en décharge des déchets domestiques et industriels solides" (brevet de la Russie №2198745, 09 à 17/00 dans. 20/02/2003 ville), qui nous a choisis comme prototype.

Cette méthode de collecte et l' élimination des biogaz à la décharge comprend la préparation de la base, l' installation du drainage vertical de gaz à partir de puits à parois perforées à une hauteur supérieure à la hauteur de la première couche inférieure de déchets, le remplissage de la cavité interne et épousseter la surface extérieure de chaque puits à pleine hauteur de la première formation de la couche de déchets sur sa surface drains horizontaux adjacents à la vidange externe saupoudrés puits, augmentant le bien à un point plus élevé que la hauteur de la couche suivante de déchets, épousseter la surface extérieure des puits à la hauteur de la couche suivante de déchets de matériaux de drainage, puis répéter ce cycle jusqu'à ce que la hauteur du polygone complet établi de projet, et dans le dernier cycle de plus en plus nettement au-dessus du polygone formé par la surface et à les équiper avec des parois pleines, sans saupoudrage de la surface extérieure d'un matériau drainant.

L'inconvénient de cette méthode est la faible efficacité du système de collecte de gaz, les capacités technologiques limitées, le manque de fonds l'élimination du filtrat à la surface des déchets solides et la complexité de la méthode.

La tâche à résoudre par l'invention est d'augmenter l'efficacité du collecteur de gaz système de décharge, la méthode de simplification et de l' expansion de ses capacités technologiques en combinant les caractéristiques de surface du biogaz et de drainage des lixiviats et la collecte de logiciels de lixiviats pendant toute la durée de la décharge.

L'essence de l'invention réside dans le fait que la méthode de collecte et l' élimination des biogaz et du lixiviat dans les décharges dans les ravins et les plis du terrain, qui comprend la préparation de la base, l' installation du système d'évacuation des gaz vertical, marcottage déchets aspiration des couches isolantes, installation de horizontal système de drainage de gaz, isolant surface de revêtement polygone formé selon l'invention sur un préparés puits de substrat répartis sur toute la superficie du polygone, la bague en polymère monté avec des parois aveugles et un fond, qui est équipé puits verticaux d'évacuation des gaz, des anneaux empilables polymères avec des parois ondulées perforées. Couché déchets produits en couches avec aspiration des couches isolantes d'un matériau inerte, tel que le sable ou le laitier, en deux phases - la première à sonner à mi-polymère avec des parois ondulées, puis de projeter la hauteur du lit, du système de drainage de gaz horizontal monté après la première étape d'anneau d'empilage de polymère trous de déchets avec des parois ondulées en forme de tubes ondulés en plastique perforés avec des bouchons sur les extrémités. Retrait du biogaz et du lixiviat plénum et le transport aérien produit, monté à l'intérieur du puits à l'aide de tuyaux en plastique. Ensuite, le cycle est répété jusqu'à ce que la hauteur de construction de la décharge, la dernière couche de déchets recouverte d'une couche d'étanchéité à l'extérieur du film ou tout autre matériau. L'extrémité supérieure du puits dans chaque bâtiment de cycle équipé d'une prise avec des trous pour les tuyaux de drainage en plastique du biogaz et du lixiviat, et la sortie à une hauteur de plus de la marque de chaque couche de déchets. déchets Couché produit des couches successives de l'ensemble de la surface d'un polygone avec la répétition du travail sur chaque carte du cycle de remplissage.

Le procédé est illustré par les dessins.

collection METHOD et l'élimination des biogaz et filtrat par décharge de déchets solides dans le ravin et le terrain

La figure 1 montre une coupe à travers les puits verticaux et horizontaux le long des tubes du ravin

collection METHOD et l'élimination des biogaz et filtrat par décharge de déchets solides dans le ravin et le terrain

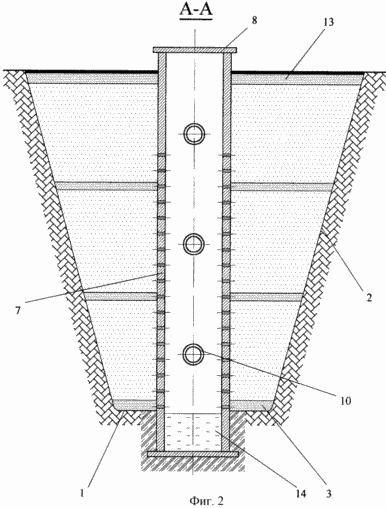

2 - section AA des puits verticaux et tuyaux horizontaux à travers le ravin

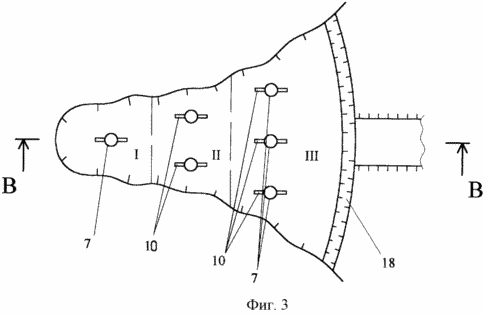

3 - dispositif de plan de puits verticaux et tuyaux horizontaux, polygone fendu pour remplir la carte

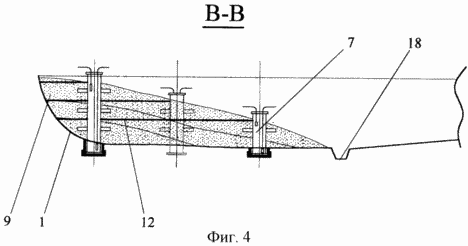

4 - Dans la coupe en long de la gorge au moment du remplissage de la première carte de la troisième couche

Le procédé est mis en oeuvre comme suit. La zone du ravin à la base est divisée en la carte de travail au fond 1 et la voie 2 des couches de la pile de ravin de film d'étanchéité ou autre matériau 3, organiser des stands répartis sur la zone de décharge - le ravin sceller le fond et les côtés du sol imperméable à l'eau de la fosse (argile) 4, installé dans une fosse le premier anneau du tube polymère avec des parois borgnes 5 et le fond 6 d'un matériau polymère en feuille à laquelle augmentant le drainage puits vertical de gaz 7 de plaques ondulées perforées polymères, l'extrémité supérieure du bouchon bien fermé 8, pourvu d'ouvertures pour le passage des tubes verticaux à travers lesquels attribué et retiré le biogaz et le filtrat est montable et démontable sur chaque cycle. Commencez par remplir la première couche carte I déchets 9, dans lequel les déchets 9 est placé au niveau des trous dans les murs d'un puits pour l'installation d'un tuyau perforé horizontal 10 de la fuite des gaz, les extrémités des tuyaux noyés bouchons permanents 11, puis continuer la pose des déchets pour atteindre la hauteur de la conception de la couche avec un gradient dans la direction écoulement naturel, qui est posé sur le dessus de la couche isolante 12 d'un matériau inerte tel que du sable ou du laitier. Ensuite, remplissez la première couche de déchets carte d'aspiration suivante avec des couches isolantes, répéter le cycle jusqu'à ce que la hauteur de la conception d'enfouissement des déchets. La surface de la dernière couche de déchets couverture extérieure couche 13 de film ou autre matériau d'étanchéité. A tous les stades de l'opération d'enfouissement est recueillie et organisée, et le filtrat est retiré du biogaz formé à l'intérieur de ces déchets. Le filtrat 14 et du biogaz à travers des ouvertures dans les parois du puits et les conduits horizontaux pénètrent dans l'espace intérieur du puits. Le filtrat est recueilli dans le fond 14 du puits et transporté vers la surface à travers le conduit de polymère 15 par la pompe à air comprimé 16, reliée à la station de compression, et le biogaz est recueilli à l'intérieur de la chambre de tranquillisation 17 et est retiré du puits à l'aide d'un système à vide. La taille de la carte de remplissage des déchets est réglé en fonction de la largeur et la longueur de la gorge, mesurée à sa base. L'emplacement approximatif des puits se déplacent le long de la longueur d'un ravin de 12 mètres et une largeur de 10 m. Dans la bouche du ravin organiser un fossé de drainage 18, empêchant la propagation de la contamination à l'extérieur du site.

REVENDICATIONS

  1. Le processus de collecte de biogaz et l'enlèvement et le lixiviat à la mise en décharge des déchets solides municipaux (MSW) dans les ravins et les plis du terrain, qui comprend la préparation de la base, l'installation du drainage vertical de gaz, couches dévastant avec des couches d'aspiration d'isolation, installation de horizontal système de drainage de gaz, revêtement isolant formé une surface de polygone, élimination du biogaz à partir de drainage vertical de gaz, caractérisé en ce que sur le substrat préparé dans des fosses réparties sur la zone du polygone est défini anneau polymère avec des murs aveugles et un fond, qui est équipé de puits de drainage de gaz vertical anneaux polymères empilables avec des parois ondulées perforées, stow déchets produits en couches avec aspiration des couches isolantes d'un matériau inerte, tel que le sable ou le laitier, en deux phases - la première à anneaux polymères milieu à parois ondulées perforées, puis de projeter la hauteur du lit, du système de drainage de gaz horizontal monté après la première étape d'anneau d'empilage de polymère trous de déchets parois ondulées perforées sous la forme de tubes annelés en plastique perforé avec des bouchons sur les extrémités, l'élimination du biogaz et du lixiviat plénum et le transport aérien produit, monté à l'intérieur du puits à l'aide de tuyaux en plastique, puis le cycle se répète jusqu'à ce que la hauteur de la conception de la décharge, la dernière couche est recouverte d'une couche de déchets étanchéité extérieure.

  2. Procédé selon la revendication 1, caractérisé en ce que la fin de chaque cycle de la capacité de puits équipé d'un trou d'obturation pour des tubes en polymère et un filtrat de biogaz de sortie et délivrer en sortie une hauteur supérieure à la marque de chaque couche de déchets.

  3. Procédé selon la revendication 1, caractérisé en ce que les déchets générés de façon séquentielle l'empilement de couches de manière répétée à chaque mappe de remplissage du cycle de travail.

Version imprimable
Date de publication 18.12.2006gg
