invention
Fédération de Russie Patent RU2244203

détenteurs de gaz humide de capacité variable

Nom de l'inventeur: Andryukhin Timothy Y. (RU)
Le nom du titulaire du brevet: Andryukhin Timothy Y. (RU)
Adresse de correspondance: 125445, Moscou, Leningrad sh, 112 / 1-4, kv.930, T.Ya.Andryuhinu.
Date de début du brevet: 28.07.2003

L'invention concerne le domaine de l'assainissement et surtout destiné à être utilisé en agriculture pour le bétail et les volailles, les complexes et les usines, qui à partir du fumier, le fumier et les déchets organiques des plantes produisent des biogaz combustibles et de haute qualité désinfectés par des microorganismes pathogènes, les helminthes, leurs œufs et les graines de mauvaises herbes engrais organiques. Humide condensateur variable gazomètre comprend l'élévation d'une cloche liquide et le fond du réservoir et les tuyaux pour le remplissage et la vidange du réservoir de liquide utilisé comme une grille de levage cloche abaissée et le tuyau (tuyaux), l'amenée et l'évacuation de biogaz produit dans le digesteur pendant la fermentation anaérobie des déchets organiques circulant . Le fond de la cuve est conique. Au bas de la partie inférieure du tuyau de clôture installée la vidange du réservoir de décantation des sédiments du liquide circulant. L'utilisation de l'invention est de réduire les coûts d'exploitation.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' assainissement et surtout destiné à être utilisé en agriculture pour le bétail et les volailles, les usines et les fermes, sur lesquelles le fumier, le fumier et les déchets de culture est produite dans les digesteurs de biogaz combustibles et de haute qualité désinfectés par micro - organismes pathogènes, les helminthes, leurs œufs et les graines les mauvaises herbes des engrais organiques.

Connu typique réservoir de gaz humide de capacité variable avec réservoir rempli d'eau, jouant le rôle de joint d'eau de levage et de descente de cloche remplie de gaz, alors comment prévenir le gel de l' eau dans le réservoir de gaz de réservoir en hiver et maintenir la température de l' eau dans le froid au moins + 5 ° C, il est chauffé à l' aide jet de vapeur à un taux d'ascenseurs à cette heure à 70-120 kcal de chaleur par mètre cube d'eau. / Voir. Les projets typiques réservoirs de gaz humides de différentes capacités №707-2-18-24c-86, développé GIAP approuvé et a adopté le Protocole sur les engrais de-III le 10 Septembre, 1985 /.

L'inconvénient d'un réservoir type de gaz humide est un condensateur variable pour chauffer l' eau dans le réservoir en hiver besoin de dépenser une quantité importante d'énergie thermique.

Connu et un autre condensateur variable gazomètre humide comprenant l' élévation de la cloche de liquide et un réservoir avec un fond plat et des tuyaux pour le remplissage et la vidange de l'eau courante, est utilisé comme grille de levage tuyère cloche abaissée ou plusieurs buses pour l' alimentation et l' évacuation du biogaz produit dans le digesteur fermentation anaérobie des déchets organiques, qui est donnée dans le brevet britannique №2190682 tml. C 02 F 11/04.

L'inconvénient de cette connu de la demande de brevet britannique №2190682 gazomètre humide condensateur variable est que vous devez passer l' eau courante pour le chauffage qui est d'empêcher sa congélation consommée chaude en hiver.

Cependant, dans son essence technique et le résultat obtenu à la demande de la variable gazomètre humide capacité UK connu est le plus proche de l'invention.

L'objet de la présente invention est de fournir un réservoir de gaz humide de capacité variable, qui a éliminé à lui les inconvénients ci - dessus, serait de réaliser des économies sur son fonctionnement en raison de l'utilisation en tant que liquide d'écoulement remplaçable déchargé du digesteur chauffé en anaérobiose fermenté à 35 ° C / Mode mésophile / ou 60 ° C / conditions thermophiles / poids humide de 94 à 97% et dans lequel sont déposés et des substances organiques précipitées.

Selon l'invention , la tâche définie dans la performance du réservoir de gaz par voie humide de la capacité variable est réalisée par le fait que le fond du réservoir est conique à la base duquel est installée une clôture du tuyau de vidange de la cuve de décantation des sédiments du liquide circulant et que l'écoulement du liquide appliqué est chauffé déchargé de l'autoclave processus de fermentation anaérobie de la masse liquide plaqué, tandis que la périodicité de l'entrée dans le gazomètre humide du réservoir appliqué fermente en poids digesteur chauffé ajusté en fonction de la fréquence de déchargement de pâte fermentée à partir du réservoir de digesteur et le tuyau de vidange fait à partir du liquide et le nettoyage trappe sur les sédiments du fond du réservoir.

Les dessins montrent schématiquement le dispositif réservoir de gaz humide de capacité variable.

détenteurs de gaz humide de capacité variable

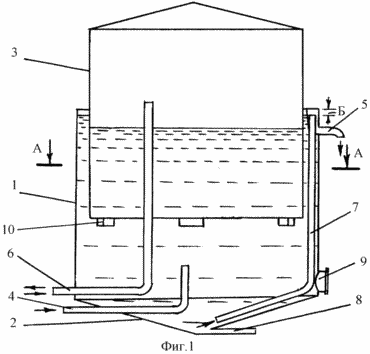

La figure 1 représente une vue en coupe transversale totale du réservoir de gaz humide

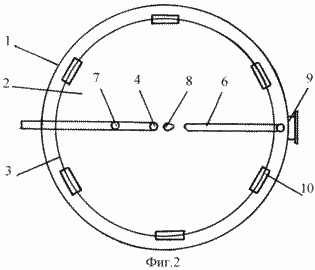

Figure 2 - montre une vue selon A-A de la figure 1

capacité variable et 2/1 gazomètre humide proposée par comprend un réservoir à fond conique 2 et un levage et d'abaissement de la cloche 3. Le réservoir 1 fait les tuyères de remplissage 4 et 5 de vidange du réservoir 1 circulant liquide tuyau / raccords / alimentation et l'élimination des biogaz 6, la partie d'aspiration 7 canalisation de vidange 5 de la cuve 1 du liquide en écoulement avec le sédiment, réalisé sous la forme d'un tube coudé, dont l'extrémité inférieure duquel est monté dans le centre du fond conique 2 et la tige - est monté dans une partie supérieure élargie du tuyau d'évacuation courbé 5 à une distance "B" de 1 et la partie supérieure de la cuve légèrement au-dessus de la buse 5, qui donne une évacuation de la cuve 1 du liquide circulant avec un sédiment qui coule depuis l'extrémité supérieure du tube 7. chanfrein liquide de vidange de l'embout inférieur 2 est 8, et pour un nettoyage périodique du fond 2 à 3 fois années -4 de précipitations dans la paroi inférieure de la cuve 1 a une trappe avec un couvercle 9. établir SNIP réglementé digesteurs de biogaz et de la pression dans les réservoirs de gaz à la cloche 3 poids bas attachés amovibles 10, qui est attribué le diamètre de poids donné et le poids des cloches 3.

guides de rack de Bell et des rouleaux 3, dispositifs de commande et l'installation de la performance d'isolation de la cuve 1 ne sont pas représentés parce leur réalisation est possible dans les divers modes de réalisation.

Le fonctionnement du réservoir de gaz humide proposé une capacité variable doit être effectuée dans le respect de la sécurité des réservoirs de gaz par voie humide destinés à guider des gaz combustibles. Ceci doit être pris en température et l'humidité est chargé dans le conteneur de gaz humide proposé déchargé de l'autoclave fermenté en masse en continu ou de manière intermittente compte, avec son refroidissement supplémentaire dans l'échangeur de chaleur lorsque le chauffage chargé dans l'autoclave à la fermentation du poids frais ou sans refroidissement.

Le principal avantage économique de l'utilisation de la proposition invention réservoir de gaz humide de capacité variable est une réduction significative du coût de son fonctionnement en hiver en éliminant la nécessité d'utiliser les ascenseurs à jet de vapeur et d'autres moyens techniques de chauffage connu porteurs de capacité variable de gaz humide lors de l'utilisation de carburant ou d'électricité différente.

REVENDICATIONS

1. humide réservoir de gaz de capacité variable, comportant une cloche de levage dans le réservoir de fluide et en bas et des buses pour le remplissage et la vidange du réservoir de liquide utilisé en tant que buse de cloche de grille abaissée de levage (buses) la fourniture et l'élimination du biogaz généré lors de la fermentation anaérobie de digesteur circulant des déchets organiques, caractérisé en ce que le fond du réservoir est réalisé conique, qui est installé dans la partie inférieure du tuyau de vidange de la clôture de décantation des sédiments de l'écoulement du liquide.

2. gazomètre condensateur variable humide selon la revendication 1, caractérisé en ce que l'écoulement du fluide chauffé appliqué déchargé de l'autoclave, la masse de liquide fermenté dans des conditions anaérobies plaqué.

3. gazomètre condensateur variable humide selon la revendication 2, dans lequel la fréquence de l'entrée dans le réservoir appliqué réservoir de gaz humide fermenté en poids de l'autoclave chauffé ajustée en fonction de la fréquence de déchargement de la pâte fermentée à partir du digesteur.

4. humide gazomètre condensateur variable selon la revendication 1, caractérisé en ce que le réservoir est formé à partir de la conduite d'évacuation de liquide et le fond du réservoir de purification de la trappe par précipitation.
