Fédération de Russie Patent RU2080371

APPAREIL fermentation du méthane

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 30.01.1995

Utilisation: le nettoyage et l'élimination des déchets des déchets animaux et des volailles agricoles dans leurs lieux de détention avec le développement de biométhane et d'engrais biologiques. L'invention du méthane dispositif de fermentation comprend un boîtier horizontal divisé par des cloisons verticales avec des sections perforées sur neutre acides, alcalins, et la fermentation du méthane de l'appareil photo. A l'intérieur du boîtier se trouve dans le moyen de mélange sous forme d'arbre d'entraînement horizontal avec des ailettes coopérant avec les sections perforées des cloisons. Le dispositif comporte un dispositif de charge, qui coopère avec un logement déchiqueteuse granulaire abrasif, l'immobilisation remblaiement et montés sur les pales de l'arbre d'entraînement. Dans une paroi du boîtier est formée une perforation pour la communication avec la chambre de fermentation d'acide cavité. Sur l'unité de sortie de zone est la chambre de décantation. A la partie supérieure du boîtier comprend une cavité de gaz dans le fond - la cavité de précipitation. Le dispositif vous permet de biométhane et de l'engrais biologique, qui est un résidu composant poslebrozhevogo solide.

DESCRIPTION DE L'INVENTION

L'invention concerne le nettoyage des déchets agricoles et le recyclage des déchets d'animaux et d' oiseaux avec le développement de biométhane et d' engrais biologiques et peut être utilisé dans des endroits où les animaux et les oiseaux pour chauffer les pièces, kormoprigotovleniya à des fins commerciales.

Appareil de fermentation de méthane Connu comprenant un corps vertical avec des cloisons technologiques et les tuyaux d' alimentation et des environnements de décharge (VG Janko Janko G. Traitement des eaux usées et des boues dans les digesteurs. Kiev, 1978, p. 40, fig. 81), en dans lequel le degré de décomposition du substrat organique est pas suffisamment élevée.

Le résultat le plus proche de l'invention dans l'essence technique et atteint une fermentation méthanique de dispositif, comprenant un boîtier horizontal divisée par des cloisons verticales dans la chambre d' acide neutre, alcalin et la fermentation méthanique, qui présente dans la partie supérieure de la chambre à gaz et la chambre de décantation inférieur et un dispositif d'évacuation, et situé dans les moyens d'agitation du logement (système de fermentation Viesturs William E. Kuznetsov AI Savenkov V.. Riga, 1986, pp. 18-19, Fig. 2.2).

Dans cette unité, il n'y a pas de conditions pour le broyage de cellulose composants du substrat et de la régler au carbone et la teneur excessive de l'azote ammoniacal dans l'appareil réduit l'efficacité de la fermentation, et donc son efficacité.

Le résultat technique de l'invention d' améliorer l'efficacité de la machine et sa rentabilité.

A cet effet, le dispositif de fermentation du méthane, comprenant un logement horizontal divisée par des cloisons verticales dans la chambre d'acide neutre, alcalin et la fermentation méthanique et dont la partie supérieure de la chambre à gaz et la chambre de décantation inférieur et un dispositif d'évacuation situé à l'intérieur de l'agitation des moyens de logement est pourvu d'un dispositif de chargement, interagir avec ce broyeur comprenant un boîtier avec granulaire abrasif, l'immobilisation remblayer avec une paroi perforée pour communiquer avec la fermentation acide de la caméra et placé dans le boîtier sur l'arbre d'entraînement de la lame et disposée au niveau de la partie aval du logement chambre coagulant et un moyen de mélange est un entraînement horizontal un arbre à pales coopérant avec des cloisons verticales, ces derniers étant au niveau du site d'interaction avec des lames perforées.

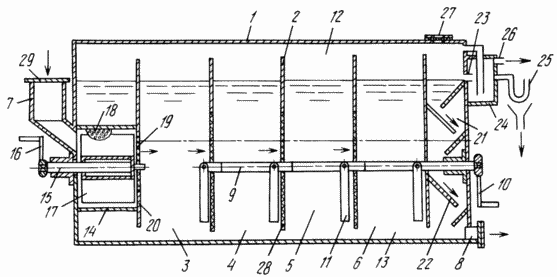

Le dessin montre un appareil de fermentation de méthane, en coupe longitudinale.

APPAREIL fermentation du méthane

Le dispositif comprend un corps horizontal 1 est divisé par des cloisons verticales 2 dans la chambre 3 6, respectivement acides, neutres, alcalines et de la fermentation méthanique, et équipé d'un dispositif de chargement 7, le dispositif d'évacuation 8 et un moyen d'agitation, formant disposé à l'intérieur du boîtier 1 arbre horizontal 9 avec le disque 10 et 11 lames.

La partie supérieure du boîtier 1 présente une cavité de gaz 12 et le fond - une chambre de décantation 13.

En face du boîtier 1 est monté hacheur comprenant un corps de forme cylindrique 14 et disposée à l'intérieur d'un arbre d'entraînement 15 avec les lames 16 et 17.

Le boîtier 14 contient une immobilisation abrasif granulaire de remplissage 18 qui coopère avec les lames 17 et la partie perforée 19 dans l'une des parois 20 pour la communication avec la chambre de fermentation d'acide 3.

Dans la partie de sortie du corps 1 est placée la chambre 21 de décantation avec des chicanes inclinées 22 et tuyauterie de sortie 23 constituant poslebrozhevogo résidu clarifié à travers la vanne hydraulique 24 dans le boîtier supérieur 1 et le composant résidu de poslebrozhevogo solide par l'intermédiaire du dispositif d'évacuation 8.

valve hydraulique 24 comporte un tuyau de siphon 25 et la sortie 26 du biométhane pour le consommateur et le boîtier 1 blast valve 27.

Deux cloisons verticales 28 pour interagir avec les parties 11 sont des lames perforées.

Le dispositif de charge 7 comporte un couvercle 29.

Le dispositif proposé se rapporte à un des véhicules de grande capacité, dans lequel le degré de remplissage du corps de substrat est comprise entre 03/04 à 04/05 du volume, cependant, possible de travailler avec une couverture inférieure.

Une immobilisation des grains abrasifs de remplissage 18 peut utiliser de l'argile expansé, la perlite expansée, de la zéolite modifiée et t. D. T. E. Matériau ayant une densité inférieure à la densité du substrat.

Les travaux de l'appareil SUIT

Être traité (eaux usées et des déchets de produits animaux) de substrat-chargement est amené à un dispositif de charge avec rabat ouvert 29.

Lorsque injecté dans le boîtier 14 et l'abrasion de broyage se produit des composants de cellulose de démarrage (paille, feuilles mortes, la sciure de bois, du foin, etc.), l'immobilisation abrasive granulaire remblai 18 qui coopère avec des lames 17, la sortie de brouillard 14 du boîtier est possible que dans le cas si des suspensions de particules est inférieure à la taille de la partie des perforations 19. de même, le mouvement se produit dans les cellules 3, 4, 5 et 6 à travers les sections perforées 28 des cloisons 2 qui fournit le broyage fin de matières solides dans la charge (substrat).

Pour le ratio est obtenu entre le carbone et l'azote en introduisant des composants cellulosiques dans la gamme de 20: 1.

Attrition est un substrat du composant de cellulose permet d'ajuster au carbone et d'azote pour réduire l'effet inhibiteur.

Procédé de trempe de la fermentation est réalisée au détriment de la température ambiante, dans laquelle la machine est installée.

Lorsque l'arbre 9 tourne avec les pales 11 sont détruites pour couvrir la surface du substrat et on mélange le précipité dans le fond du boîtier 1.

La chambre de décantation 21 sur les parois inclinées 22 est séparé des suspensions de bulles de gaz qui, après la séparation du précipité et éliminé par le dispositif d'évacuation 8. biométhane à partir de la chambre à gaz 12 est soutiré à travers la vanne hydraulique 24 à 26, de sortie du consommateur.

résidu poslebrozhevogo composant clarifié est évacué de la chambre 21 à travers le conduit 23 à travers la vanne hydraulique 24 et le siphon 25.

La présence de la chambre de décantation 21 minimise la perte de composants du substrat de cellulose lors du déchargement et l'élimination du composant liquide à travers la vanne hydraulique avec un siphon élimine la vidange incontrôlée de la vanne hydraulique et commande le degré de remplissage du substrat boîtier 1.

Développement de biométhane et de l'engrais biologique, qui est un résidu composant poslebrozhevogo solide est enlevé par le dispositif 8 rend le travail un dispositif rentable.

REVENDICATIONS

Appareil fermentation méthanique, comprenant un logement horizontal divisée par des cloisons verticales dans la chambre d'acide neutre, alcalin et la fermentation méthanique et dont la partie supérieure de la chambre à gaz et la chambre de décantation inférieur et un dispositif d'évacuation situé à l'intérieur du moyen d'agitation du boîtier, caractérisé en ce qu 'il est prévu un dispositif de chargement coopérant avec ce broyeur comprenant un boîtier avec granulaire abrasif, l'immobilisation remblaiement et une paroi perforée pour communiquer avec la fermentation acide de la caméra et placé dans le boîtier sur l'arbre d'entraînement de la lame et disposée au niveau de la partie aval de la chambre coagulant du boîtier et moyen de mélange comprend un arbre d'entraînement horizontal à pales coopérant avec des cloisons verticales, ces derniers étant au niveau du site d'interaction avec des lames perforées.
