Fédération de Russie Patent RU2149897

APPAREIL fermentation du méthane

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance: 680035, Khabarovsk, ul. Cooper, 1, kv.66, Tumchenok VI
Date de début du brevet: 30.12.1998

L'invention peut être utilisé pour l'élimination des porcs fumier en biogaz, bio-engrais, additifs de protéines vitamine, le deutérium. Le dispositif comprend une collecte de fumier liquide, la communication avec bireaktorom. Ce dernier est composé de caméras acides, neutres, alcalines, et la fermentation du méthane, équipé de buses et communiqués uns avec les autres dispersants. La fermentation du biogaz caméra méthane communique avec la chambre de répartition et sur le moût clarifié - un fermenteur. Celui-ci comprend un logement avec des tuyaux technologiques et montés sur les cloisons hauteur du corps perforé section de formage. Sur les partitions placé l'emballage d'immobilisation et de l'article communiqué avec un ventilateur. La partie inférieure du tube de digesteur communiqué avec le microfiltre avec un mur de filtre lâche. Ramifications déchargent des boues biomasse aérobie du cas cette section est en communication avec le désintégrateur. Ce dernier comprend un boîtier avec des buses d'aspiration et de refoulement montée sur l'axe du rotor de corps présentant des cavités, communiquant à travers le canal à anneau liquide avec des crêtes et des creux boîtier muni d'une plaque perméable élastique, formant une cavité avec le corps, divisée par les conduites d'aspiration et de refoulement. La cavité communique avec le filtre presse à bande de tuyau. Collection dernière communication avec la prochaine étape d'un désintégrateur, qui à son tour communique avec la collection à travers la prochaine étape du désintégrateur. Le dernier tuyau en communication avec la chambre de réception et par une électrolyse cloison semi-perméable - sections de cathode et d'anode. la section cathodique en communication avec un ensemble de deuterium et d'une collection de boissons alcoolisées, qui à son tour communique avec la chambre de bioréacteur solution alcaline. L'invention va améliorer l'efficacité de la fermentation.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' élimination du fumier liquide est retiré du commerce des porcs et gidrosmyvom gidrosplavom avec le développement de la protéine-vitamine additifs / BVD / deutérium, l' eau d'oxygène pour les besoins techniques.

Connu appareil fermentation méthanique, qui comprend la collecte de la communication du fumier liquide avec le bioréacteur en caméras acides neutres, alcalines et de la fermentation méthanique, pourvu de buses et communiquant avec l'autre à travers les dispersants, la communication de la chambre de Biogaz de fermentation avec la chambre de tranquillisation et dans le moût clarifié - un fermenteur, comprenant un boîtier avec des tuyaux technologiques, monté avec le corps de la hauteur des cloisons perforées section de formation, avec des cloisons placées sur l'emballage d'immobilisation et de l' article communiqué avec un ventilateur / brevet RF N 2102468, cl. C 12 M 1/00, 1995 /, ce qui est un inconvénient du substrat à faible alcalinité dans la chambre de fermentation en bioréacteur alcalin, ce qui réduit l'efficacité de la fermentation méthanique.

Le but de la présente invention - accroître l'efficacité de la fermentation du méthane - est atteint en ce que la partie inférieure du fermenteur communique avec microfiltre centrifuge avec une paroi de filtre lâche, l' enlèvement de la conduite de la biomasse des boues aérobie communique avec le désintégrateur comprenant un boîtier avec des buses d'aspiration et de refoulement montés sur l'axe des cavités boîtier de rotor interagissant à travers le canal à anneau liquide avec des crêtes et des dépressions boîtier muni d'une plaque perméable élastique, formant une cavité du corps, disparates de l'aspiration et de refoulement, tandis que la cavité communiquée tuyau avec un filtre-presse à bande, une collection qui dezintegrata communiqué avec la prochaine étape d'un désintégrateur, qui à son tour tous à travers le collecteur communique avec désintégrateur subséquente de la scène et le dernier tuyau en communication avec la chambre récepteur d'électrolyse et à travers la cloison semi-perméables - sections de cathode et d'anode, et la section cathodique communiqué avec le deutérium collecteur et à la collecte de la solution alcaline, qui à son tour communique avec la chambre de fermentation alcalin bioréacteur.

Le milieu pour la vie de méthanogènes est alcalin. liqueur offre crée une solution d'acide marigot de la chambre de fermentation acide, ce qui crée des conditions favorables à la vie de méthanogènes, à savoir les objets d'exécution de l'invention.

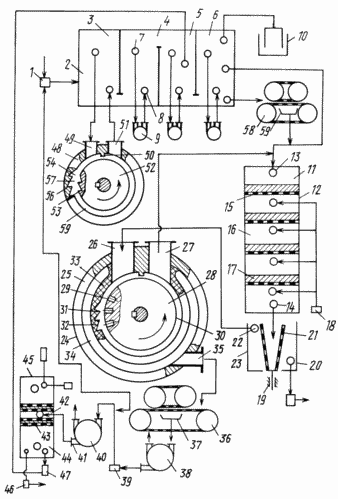

Le dessin montre schématiquement l'appareil de fermentation de méthane du recyclage complexe du lisier de porc.

APPAREIL fermentation du méthane

Une caractéristique du lisier de porc est faible teneur en carbone en comparaison avec de l'azote, à savoir 11: 1, tandis que pour le fonctionnement normal des bactéries anaérobies est nécessaire d'amener le rapport du rapport carbone à azote de 20: 1. Ce dispositif de fermentation, en particulier du méthane, comprenant un ensemble de communication de fumier liquide avec 1 bioréacteur 2, constitué d'une caméra; 3 - l'acide 4 - neutre 5 - alcalin, 6 - la fermentation méthanique munie tourillons 7 et 8 et en communication avec chacune des autres dispersants 9, dans lequel la chambre 6 du biogaz de fermentation méthanique communique avec la chambre 10 et sur le moût clarifié - un fermenteur de 11 comprenant un boîtier 12 avec des buses technologiques 13 et 14 définies par la hauteur perforée du boîtier 12 par des cloisons 15 section 16 formant, avec des cloisons 15 situées sur la fixation d'immobilisation 17 et l'article 16 ont communiqué avec un ventilateur 18. la partie inférieure 16 communique avec le tuyau 14 microfiltre 19 avec un filtre partition lâche 21, le tuyau 22, vidanger aérobies boues de biomasse du boîtier 23 communique avec le désintégrateur 24, contenant un corps 25 avec un orifice d'aspiration 26 et de décharge 27 monté sur l'axe du logement 25, un rotor 28 avec des évidements 29, interagissant à travers un canal à anneau liquide 30 , avec des saillies 31 et des évidements 32 du corps 25 muni d'un revêtement perméable élastique 33 formant une cavité 34 avec le boîtier 25, divisée par l'aspiration 26 et de décharge 27 tuyaux, et la cavité 34 conduit 35 communique au filtre presse à bande 36, dont la perception dezintegrata 37 rapportés l'étape consistant à désintégrateur suivant 38 qui, à son tour, à travers le collecteur 39 communique avec l'étape suivante du désintégrateur 40 et la dernière buse 41 en communication avec la chambre réceptrice 42 de l'électrolyse et à travers les parois semi-perméables 43 avec la cathode 44 et l'anode 45 sections, la section de cathode 44 communique avec la collection deuterium et 46 à la collecte de la solution alcaline 47 qui à son tour communique avec une chambre 5 d'une fermentation alcalin. Dispersante 9 comprend un corps cylindrique 48 avec 49 des buses d'aspiration et de refoulement 51 monté sur le rotor 52 avec les saillies 53 et des creux 54 axe du boîtier 48, en interaction par l'intermédiaire du canal à anneau liquide 55 avec les saillies 56 et des évidements 57 boîtier 48. Le bioréacteur 2 à la suspension communiquant avec la courroie filtre de presse 58, et sa collection de 59 en communication avec le tuyau 13, digesteur 11.

Appareil méthane fermentation - bioréacteur 2 pour installer le recyclage des porcs liquide travaux de fumier comme suit.

Le fumier de porc gidrosmyvom gidrosplavom et pénètre dans la collection de 1, où il est libéré du dépôt de sédiments minérale et ajusté en fonction rapport du carbone à carbone, de l'azote est dans la gamme de 20: 1. Le substrat fermenté successivement dans des chambres de 3-6 au cours du broyage de suspensions dans des dispersants 9 entre le rotor 53 saillies 52 et les saillies 56 du boîtier 48. Lorsque la fermentation des produits gazeux de la fermentation en relief suspension et forment à la surface des cellules, et ils sont remplis à 5/4 volume associés superficiels suspensions . Destruction associés suspensions rend disponible pour l'assimilation des nutriments kislotogenami, acétogène, atsetogidrogenami etc. Cisaillement influence des saillies 53 du rotor 52 sur les saillies 56 du boîtier 48 est adaptée à la taille des suspensions de taille comparable à la taille des micro-organismes qui fournissent l'épuisement des nutriments et de sédiments minéralisation. Lorsque vous relâchez le substrat des auges 54 du rotor 52 la pression dynamique devient statique dans les creux des logements 57 telles pressions de transformation effectuées à plusieurs reprises pendant le mouvement du substrat par le tuyau d'aspiration 49 à la décharge 51 avec les têtes de coupure de rasoir 50. Ripple accompagnés de leurs pertes qui vont dans la chaleur et substrat chauffé à une température de 24-36 ° C. le biogaz à partir de méthane chambre de fermentation 6 résultante est donnée au collecteur de gaz 10 doit être utilisé. La suspension de la chambre 5 pénètre dans le filtre de presse à bande 58 est drainée et hors de la purée dans la collection 59. A la sortie des engrais obtenus filtre à bande presse à gâteaux, dépourvus d'odeur. Recueil du moût clarifié, et de l'eau 59 à partir des buses d'injection 27 désintégrateurs 24, 38, 40 à travers le tuyau 13 pénètre dans la cuve de fermentation 11. Les conditions d'immobilisation / adhérence / buse 17 est formée sur le biofilm qui épuise les impuretés dissoutes de l'eau, et une buse 17 biofilms microflore il sélection automatique: improductive des micro-organismes meurent et adaptés à l'évolution des changements dans la composition des impuretés hauteur dissous de la population microbienne logement 12. Dans le même temps dans le biofilm produit par la buse 17 la capacité de la succession, soit déchets produits / métabolites / micro-organismes situés au-dessus des sections 26 sont digérés par des micro-organismes ci-dessous la section 16. couché eau en mouvement de haut en bas est dû à son échec par la perforation des cloisons 15, lorsque la gravité de la couche d'eau est supérieure à la pression d'air généré par le ventilateur / ventilateur / 18. L'eau du fond la section 16 de l'autoclave 11 à travers le conduit 14 pénètre dans le micro-filtre centrifuge 19, à un filtre lâche cloison 21 qui sépare l'eau et retiré du corps 23 à travers le conduit 20 à la pulvérisation. La biomasse aérobie précipité en mélange avec des fragments de tuyau 22 biofilm microfiltre 19 pénètre dans la buse 24. Le désintégrateur 26 Lorsque le rotor 28 tourne l'eau éjectée par les cavités 29, comme l'eau sous la forme du piston liquide, le piston et le liquide entre la cuve 29 et son fond, et un vide dans le piston de liquide des bulles de vapeur apparaissent. Lors du contact avec les saillies de piston liquide 31 et des dépressions 32 des bulles de vapeur se condensent en volume de condensat mille fois plus petit que le volume de vapeur, à partir duquel il a été formé, dans les creux 32 des vides formés sont remplis avec un piston de fluide hydraulique souffle de nouvelles portions. Les centres de condensation sont des bactéries aérobies, qui décomposent la coquille. fermenteur aérobie en 11 accumulée lourd facteur d'accumulation d'eau K n = 7 au 10 octobre Septembre, et la concentration d'eau lourde dans le aérobies protoplasme est de 0,4 à 0,6% des bactéries. Lourd eau par rapport protium / H 2 O / ont un point d'ébullition plus élevé, de sorte qu'il s'évapore lentement en raison de la chaleur de condensation et de vapeur bulles se condenser rapidement. Par conséquent, dans les creux 32 il y a une concentration de l' eau lourde / D 2 O /. L'eau lourde est de 20% supérieure à la densité de la densité de la lumière dans le champ de forces centrifuges passe à travers les trous de la doublure élastique poreuse 33 dans la cavité 34. L'accumulation d'eau lourde qui contribue à l'augmentation de la viscosité, de 23% supérieure à la viscosité du protium d'eau. Un mélange de protium, et de l'eau de deutérium à travers le conduit 35 pénètre dans le filtre presse à bande 36 dans laquelle la biomasse, qui est envoyé pour ajuster la composition de carbone de lisier de porc dans le livre 1, et la biomasse en excès est utilisé comme un supplément de protéines vitamine pour le taux d'alimentation des porcs de 1 g adm pour 1 kg de poids corporel. Du collecteur 37 le mélange a été protium et de l'eau de deuterium pénètre dans la deuxième étape du désintégrateur 38, dans lequel le champ de force centrifuge dans la désintégration des molécules associe l'eau enrichie protium et le deuterium à partir de celui-ci. l'eau enrichie en deutérium dans le désintégrateur 40 via le conduit 41 pénètre dans la chambre de réception 42 d'électrolyse, qui présente dans l'anode de l'article 45 est formé à la solution acide avec séparation de l'oxygène et à la cathode - la solution alcaline qui est de la collecte 47 est dirigée vers le bioréacteur 2 chambre 6 du substrat alcalinisant et stabilisant milieu alcalin dans la chambre 6 fermentation du méthane nécessaire à la vie des méthanogènes, l'opération finale de fermentation anaérobie - production de méthane. Deuterium est une collection de 46 utilisé dans les réacteurs de fusion. 1 kg de deutérium fusion décroissance est équivalent à brûler 10 mille. Des tonnes de charbon.

Biogaz, bio-engrais, BVD et deutérium permet rentable éliminés du lisier de porc, afin d'améliorer la situation de l'environnement autour du porc des produits de base. Biogaz après séchage de la chambre de répartition de gaz 10 est utilisé comme combustible de la turbine à gaz entraîne un générateur à courant continu chambre d'électrolyse 42. Le courant continu est utilisé pour séparer les bactéries sur la non-rigide filtre septum 21 microfiltre 19, qui permet la séparation des agents pathogènes avant d'utiliser l'eau de la canalisation 20 à gidrosmyva gidrosplavom et de fumier. Dans le même temps dans le fermenteur 11 et d'un microfiltre 19, à l'aération de l'eau saturée avec de l'oxygène, elle améliore les indicateurs de qualité. Les propriétés élastiques des patins 33 empêchent l'encrassement biologique et empêchent une diminution de sa perméabilité au travail. Semiperméable cellule d'électrolyse à membrane empêche 43 dans 42 le mélange des solutions acides et alcalines.

REVENDICATIONS

Appareil fermentation méthanique, qui comprend une collection de fumier liquide, la communication avec bireaktorom en caméras acides, neutres, alcalines, et la fermentation du méthane, équipé de buses et communiquer les uns avec les autres dispersants, le biogaz de fermentation caméra de méthane communique avec la chambre de répartition, et le moût clarifié - avec une enzyme, y compris le boîtier avec les tuyaux technologiques, définie par une enceinte à cloisons perforées section formant avec placés sur la fixation des cloisons d'immobilisation et les sections sont reliées à une soufflante, caractérisé en ce que la partie inférieure de la cuve de fermentation buse communiquant avec un microfiltre avec un tube de cloison de filtre lâche retirer de la boue de biomasse aérobies du boîtier communique avec le désintégrateur, comprenant un corps avec des buses d'aspiration et de refoulement montée sur l'axe des cavités de logement de rotor, l'exposition à travers un canal à anneau liquide avec des saillies et des évidements boîtier muni d'une plaque perméable à l'eau élastique, formant une cavité avec le corps, atomisée par aspiration et des orifices de décharge et la buse de la cavité communique avec un filtre-presse à courroie, une collection qui communique avec l'étape suivante d'un désintégrateur, qui, à son tour, par la collecte rapporté à la phase suivante du désintégrateur et le dernier tube en communication avec la chambre d'électrolyse à recevoir et à travers une membrane semi-perméable, - avec la cathode et des sections d'anode et de cathode section - une collection de deuterium et d'une collection de l'alcool, qui, à son tour, communique avec la chambre de bioréacteur solution alcaline.

Version imprimable
Date de publication 21.12.2006gg
