Fédération de Russie Patent RU2107043

accumuler digesteur

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 17.01.1995

Utilisation: traitement des eaux usées et d'élimination du carbone solide et des déchets contenant de l'azote à partir de biogaz. RESUME DE L'INVENTION: accumuler digesteur, comprenant un boîtier divisé par des cloisons en chambre acides neutres, alcalines et de la fermentation méthanique qui communique avec l'autre à travers les fenêtres pour le passage de substrat et ayant un espace de gaz dans la partie supérieure, installé dans les chambres de mélangeurs, d'enrichissement de la colonne de biogaz, divisé par des cloisons horizontales perforées dans la section de collecte de biogaz rempli de granulés de remblai immobilisation, communiquant avec la chambre à travers des buses fermentation méthanique et à la sortie de biogaz pour éliminer fixé au sommet de la colonne, comportant un séparateur d'eau, un conduit relié à la partie inférieure de la colonne.

DESCRIPTION DE L'INVENTION

L'invention concerne le traitement des eaux usées, le recyclage du carbone solide et les déchets ménagers contenant de l' azote à biogaz à partir de la digestion anaérobie pour le chauffage, la cuisson, le chauffage de l' eau dans les foyers pour un usage personnel.

Connu digesteur, comprenant un boîtier avec des cloisons technologiques et les buses fournissant de l' eau des déchets et l' élimination des déchets et des produits de fermentation (VG Janko, Janko G. Traitement des eaux usées et des boues dans les digesteurs. Kiev, 1978, p.40, fig. 8) dans lequel le faible taux de décroissance de cendres organique due à l' inhibition des micro - organismes activité vitale de certains autres métabolites.

Connu digesteur, comprenant un boîtier comportant des cloisons formant un acide de chambre, neutre, alcalin, et la fermentation méthanique, qui communique avec chacune des autres fenêtres pour le passage du substrat et des cavités de gaz dans les parties supérieures du corps, effectuées avec les dispositifs alter sous la forme d'un arbre muni d'un disque et les détails de mélange en déplaçant substrat du chargement au dispositif d'enlèvement de dispositif de déchargement et le biogaz sous la forme d'une vanne hydraulique avec une buse (Viesturs C.E., AM Kuznetsov, VV Savenkov systèmes de fermentation. Riga, 1986, s.18-19, Fig. 2.2, 2.3), dans lequel il n'y a pas de conditions pour le stockage du biogaz à des pauses de son utilisation de la consommation, ce qui réduit l'efficacité du digesteur.

Le but de la présente invention - accroître l'efficacité de son travail - est atteint par le biogaz de la chambre de méthane de fermentation et composant liquide résidu poslebrozhevogo communiqué avec la colonne d' enrichissement sous la forme d'un corps vertical avec des chicanes perforées horizontales et placé les grains d' immobilisation remblayage section pour le passage composant vers le bas liquide formant résidu et le biogaz poslebrozhevogo de bas en haut dans la compilation affichée sur la colonne d'enrichissement, équipé d'une grille hydraulique et le tuyau d'évacuation dans la partie inférieure du biogaz.

Une telle disposition accroît la multiplicité de circulation du biogaz à travers la colonne d'enrichissement pour augmenter la teneur en méthane dans le biogaz et la réduction du dioxyde de carbone, qui est réduit en méthanogènes, du méthane, c.-à- l'accumulation d'énergie se produit dans une unité de volume de biogaz, ce qui réduit le débit lors de la consommation. Pendant de longues pauses dans la consommation de biogaz ils remplissent des récipients souples, par exemple, le polyéthylène, tels que "accordéon".

accumuler digesteur

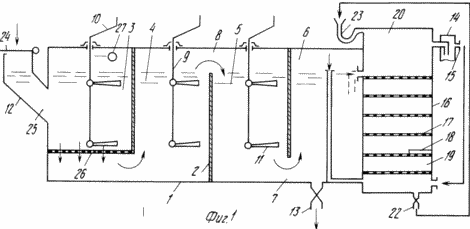

Fig. La figure 1 représente schématiquement un digesteur d'accumulation, une section longitudinale; Fig. 2 - vue en coupe longitudinale du réservoir de biogaz.

digesteur d'accumulation comprend un boîtier 1 avec des cloisons 2, formant une chambre; aigre 3 neutre 4, alcali 5, le méthane 6 fermentation en communication avec un autre Windows 7 pour le passage du substrat et les cavités de gaz 8 dans les parties supérieures du corps 1, réalisé avec des dispositifs de mélange sous la forme d'un arbre 9, muni d'un entraînement 10 et une partie 11 de mélange lors du déplacement le substrat 12 du chargement vers le dispositif de déchargement 13, et un dispositif pour l'évacuation du biogaz sous la forme d'une vanne hydraulique 14 à une buse 15. la chambre 6 du biogaz de fermentation méthanique et le composant liquide communique avec la colonne d'enrichissement de résidus d'poslebrozhevogo 16 comme un boîtier vertical à chicanes perforées horizontales 17 et placées sur ils granuleux immobilisation remblayage 18 section 19 formant pour le passage composant vers le bas liquide poslebrozhevogo résidu et le biogaz vers le haut collecteur 20 disposé sur la colonne 16 enrichissement fourni avec un boulon hydraulique 14 avec une buse 15 biogaz de rétraction dans la partie inférieure 19 de l'enrichissement colonne 16 ou élastique le réservoir 21. la colonne 16 est munie d'un manchon 22 portant le composant liquide du résidu et poslebrozhevogo siphon 23 remplit la partie supérieure. Le dispositif de chargement 12 est un couvercle 24 et un joint d'étanchéité à l'eau 25, et la fermentation acide enceinte 3 est pourvue d'un fond perforé 26. La chambre de fermentation d'acide 3 est pourvu d'une fenêtre 27 dans la cloison 2, l'informant de la chambre à gaz 8 de la chambre à gaz 4 cavité fermentation neutre.

Accumulez œuvres digesteur comme suit

L'ouverture du capot 24 dans le dispositif de charge 12 et les drains sont périodiquement coulé introduire du carbone et de l'azote des déchets, de sorte que le rapport entre le carbone et l'azote était d'environ 20: 1, et la concentration en solides dans le substrat, - l'ordre de 4 à 6%, le degré de remplissage est déterminé niveau de liquide dans le dispositif d'alimentation 12. lorsque le couvercle 24 dans la chambre 3 substrat de fermentation d'acide fermé est préparé par la rotation de l'arbre d'entraînement 9, 10 et 11 parties pulvérisées dispositif suspension sous agitation à une taille de particule comparable à la taille des trous dans le fond perforé 26. le substrat a été traité successivement les chambres 3, 4, 5 et 6 kislotogenami, acétogène, et atsetogidrogenami méthanogènes. Escamotage des solides à travers le dispositif de décharge 13 et le composant liquide du résidu poslebrozhevogo par le conduit 22 est réalisé de manière discontinue ou continue. La chambre 6 du biogaz de fermentation méthanique et le substrat 16 viennent en dernière livraison d'enrichissement de la colonne étant réalisé en augmentant le volume de la gazéification et de biogaz par une surpression de gaz dans la cavité 8 de la chambre 6. Le substrat est déplacé vers le bas par le déflecteur perforé 17 et placé sur la remblayer couche d'immobilisation 18 (argile expansée, de la perlite expansée, et d'une zéolite modifiée, etc.). Les enzymes dégradent méthanogènes l'eau du substrat en hydrogène et en oxygène (hydrolyse enzymatique), de l'hydrogène et du dioxyde de carbone pour récupérer le méthane et l'oxygène oxyde les impuretés ainsi se produit le stockage d'énergie par unité de volume de biogaz. En l'absence de consommation à long terme du biogaz est recyclé par pompage à travers la colonne 16, l'enrichissement et la balance poslebrozhevogo composant liquide clarifié pris manuellement hors de la douille 22 et elle est versée à travers le siphon 23. Dans le même temps le biogaz à travers la vanne hydraulique 14 et l'ouverture 15 sont sélectionnés dans un récipient flexible 21 et il peut être utilisé dans en tant que produit commercial. Chaudière à digesteur en acier au carbone et la teneur minimale en oxygène dans les produits de décomposition anaérobie minimise la corrosion de l'appareil, dans lequel la paroi de substrat a inhibé les produits de désintégration.

L' augmentation des prix des ressources non renouvelables d' énergie (gaz naturel, le charbon, le mazout, et ainsi de suite. D.) Faire le fonctionnement du digesteur, fonctionnant sous thermostatique air de salle de commande à des températures de 18-24 ° C, rentable. En même temps, l'amélioration de la situation de l'environnement autour de l'utilisation de l'objet.

REVENDICATIONS

digesteur d'accumulation, comprenant un boîtier divisé par des cloisons dans la chambre d'acide neutre, alcalin et la méthanisation communiquent entre eux à travers les fenêtres pour le passage de substrat et ayant un espace de gaz dans la partie supérieure, installé dans les cellules dispositifs de mélange sous la forme d'un arbre avec des pales, le chargement et le déchargement des dispositifs et des moyens pour décharger le biogaz à une vanne hydraulique montée sur la conduite d'évacuation de biogaz, caractérisé en ce qu 'il est muni d'une colonne d'enrichissement du biogaz divisé par des cloisons horizontales perforées en une collection de biogaz au sommet et à la section, remplie d'un remblai d'immobilisation granulaire communication avec la chambre des moyens de fermentation méthanique de tuyaux devant être alimentés à partir de la chambre dans la colonne dans la direction vers le bas du résidu liquide constituant poslebrozhevogo et la buse d'alimentation vers le haut à partir de la chambre vers la colonne de biogaz, avec un tuyau pour l'évacuation du biogaz est reliée à la partie supérieure de la colonne et le joint d'eau comporte un conduit d'alimentation en biogaz en bas de la colonne.
