invention
Fédération de Russie Patent RU2084515

BIOGAZOGENERATOR

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 07.03.1995

Utilisation: traitement anaérobie des eaux usées, élimination des déchets solides carbone-azote contenant des déchets dans des maisons individuelles avec le développement du biogaz pour le chauffage, le chauffage de l'eau, la cuisson, l'éclairage, et le reste de biofertilisants. Le biogazogenerator invention comprend un boîtier avec des cloisons divisant en chambre acide, neutre, alcaline, la fermentation du méthane disposé entre le tuyau de chargement et de tuyau de décharge du dispositif de broyage avec un arbre d'entraînement, des lames et un dispositif de broyage cloison perforée informer avec une fermentation d'acide de la caméra dans la partie inférieure la cavité de gaz dans la partie supérieure du boîtier communiquant avec la collecte du biogaz formé dans un carter stationnaire avec une coque mobile dans la partie supérieure. Le mobile collecte de biogaz de gaine est sous la forme d'onde, hermétiquement fixé au boîtier rigide, le septum ayant un sommet formé avec une tige de guidage, coopérant avec le tuyau d'enveloppe rigide. Sur la partition placé des charges amovibles et étui rigide est fait avec un tuyau de biogaz d'entrée de la buse et la sortie de la buse et de vidange de condensat biogaz de vapeur d'eau.

DESCRIPTION DE L'INVENTION

L'invention concerne la purification des eaux usées anaérobie, le recyclage du composé carbone-azote dans la production de déchets de maisons individuelles avec le biogaz pour le chauffage, le chauffage de l' eau, la cuisson, l' éclairage et biofertilisants.

biogazogenerator Connu comprenant un corps vertical avec des cloisons technologiques, les tuyaux d' alimentation drains et l' élimination des produits de fermentation (traitement VG Janko Janko YG des eaux usées et des boues dans les digesteurs. Kiev, 1978, p. 40, fig. 8) que le faible degré de fermentation des eaux usées et des déchets.

biogazogenerator connu, comprenant un boîtier avec une cloison séparant l'acide sur l'appareil, neutre, alcalin, la fermentation du méthane, de la cavité de gaz dans la partie supérieure des tubes et le chargement et le déchargement (système de fermentation Viesturs C.E. AM Kuznetsov VV Savenkov. Riga 1986, 18-19, Figure 2.2; .. 2.3), dont l'absence est la faible stabilité de la pression du biogaz fourni au consommateur, ce qui réduit son efficacité.

Objet de l'invention d' augmenter l'efficacité des biogazogeneratora - est atteint en ce que la collection mobile shell de biogaz est réalisé sous la forme d'onde, hermétiquement fixé au boîtier rigide, et au sommet de la cloison mobile, faite avec une tige de guidage, coopérant avec le tube du corps rigide, et la cloison a des poids interchangeables, et étui rigide est fait avec une entrée de la buse et le tuyau de biogaz de sortie de la buse et l'évacuation des condensats.

Le soufflet changements volume de collecte de biogaz avec une consommation inégale, la tige et le tube fournissent direction des cloisons mobiles, et au détriment des produits à condition que le biogaz requis de pression des consommateurs.

BIOGAZOGENERATOR

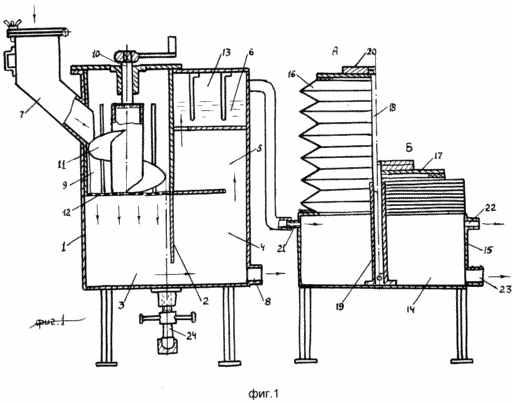

Le dessin montre schématiquement une coupe biogazogeneratora longitudinale, comprenant un boîtier 1 avec des cloisons 2, en séparant dans la chambre 3 - acide 4 neutre 5 alcalin, 6 fermentation méthanique, entre la buse 7 amorçage et la douille 8 de déchargement dispositif pris de pulvérisation 9 avec l'arbre d'entraînement 10, lames 11 et perforé chicane 12 au fond de l'information dispositif de broyage 9 avec la chambre de fermentation acide 3. La partie supérieure du boîtier 1 présente une cavité de gaz 13 qui a été transmise avec une collection 14 de biogaz formé dans un boîtier fixe 15 d'une coque mobile sous la forme d'ondulations 16 est hermétiquement fixé au corps rigide 15 et dont l'extrémité libre de la cloison 17 avec la tige de guidage 18 coopérant avec tube rigide 19 du boîtier 15 et une cloison 17 placée sur le poids amovibles 20, le boîtier 15 est rendu solidaire de la buse 21 et la tubulure d'entrée 22 et la sortie 23 du biogaz tuyau de condensat.

BIOGAZOGENERATOR FONCTIONNE COMME SUIT

Après tuyau de chargement 7 est porté uglerodazotsoderzhaschih effluents et les déchets dans un dispositif de broyage 9, la concentration en prenant environ 6-10% et le rapport entre le carbone et l'azote d'environ 20: 1. Le mélange a été broyé lames 11 sur des saillies du boîtier dispositif 9 de meulage lorsque l'arbre d'entraînement 10 à une taille particulaire comparable à celui des micro-organismes en taille durant la fermentation, le substrat passe à travers les ouvertures de la paroi de séparation perforée 12 dans la fermentation de l'acide chambre 3 et fermente ensuite successivement dans les chambres 4, 5 et 6. le corps 1 est secoué périodiquement formé sur la butée 24. le biogaz à partir de la chambre à gaz 13 à travers le tube 21 est retiré de la collection 14. à combler la collecte de biogaz 14 ondulations 16 en un matériau élastique, divergent avec un volume de plus en plus, les ondulations 16 sont centrés par rapport au boîtier 15, la tige 18, se déplaçant dans le tuyau 19. pour créer une pression prédéterminée dans la collecte de biogaz 14 sur la cloison 17 contrepoids montés 20. dans la position "a" montre une compilation biogaz son remplissage 14, comme dans le "B" de vidange. Lorsque vous téléchargez à travers le tuyau 7, tandis que la masse fermentée est évacuée par le tube 8, et périodiquement par le tuyau 23, la condensation de la vapeur d'eau est éliminée à partir du biogaz.

REVENDICATIONS

Biogazogenerator comprenant un boîtier avec des cloisons de séparation dans la chambre d'acide neutre, alcalin et la fermentation méthanique, la cavité de gaz dans la partie supérieure du boîtier et des buses de chargement et de déchargement, caractérisé en ce qu 'il est muni d'un dispositif de meulage à l'arbre d'entraînement et les pales placé à l'endroit tuyau de chargement, une cloison perforée séparant le dispositif de broyage de la chambre de fermentation d'acide, et la collecte du biogaz, en communiquant avec le gaz de l'enceinte, et constitué d'un corps rigide avec le tube et fixée de façon étanche dans la partie supérieure de la coque mobile réalisé sous la forme d'une ondulation présentant à l'extrémité libre de la cloison avec la tige de guidage coopérant avec le tube-corps, et placé sur une cloison de marchandises échangeables, avec un corps semi-rigide est équipé de tuyaux d'entrée et de sortie du biogaz et évacuation des condensats.

Version imprimable
Date de publication 05.01.2007gg
