Fédération de Russie Patent RU2092458

TRAITEMENT D'INSTALLATION eaux usées fécales en biogaz

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 08.12.1992

Utilisation: traitement anaérobie des eaux usées avec le biogaz. Le système de l'invention pour le recyclage des eaux usées fécales en biogaz contient du sable piège, logement divisé par une cloison en une chambre d'acide et la fermentation du méthane placé sous collections mash, micro-filtres, planchers, placée dans la partie supérieure de la chambre pour former un gaz conteneurs, conteneurs à des fins commerciales chambre de biogaz de régression et de la fermentation d'acide méthanation, faite dans une mine, séparés par des cloisons horizontales dans les sections remplies de milieux granulaires, ayant pulsateurs, buses de gaz et barboteurs de faisceau de sortie communiqué avec ces buses.

DESCRIPTION DE L'INVENTION

L'invention concerne la purification des eaux usées anaérobie avec le biogaz et peut être utilisé pour le nettoyage topique des eaux usées fécales de bâtiments résidentiels et de la communauté résidentielle.

installation connue pour les deux phases de la décomposition anaérobie de matières contenant du carbone, qui contient une chambre de fermentation d' acide méthane et du brevet US 4,696,746, cl. SO2F 11/04 1987

L'inconvénient de cette configuration est une faible concentration de méthane dans le biogaz.

L'analogue le plus proche de l'invention est une usine de traitement des eaux usées fécales en biogaz contenant du sable piège, le cas avec les tuyaux technologiques, divisée par une cloison en chambres de fermentation acide et méthane avec placé sous eux et collections mash de miktrofiltry [1]

Objet de l'invention est d'augmenter la concentration du méthane dans le biogaz.

Le problème est résolu par le fait qu'une certaine plante est équipé de poutres placées dans la partie supérieure de la chambre pour former des réservoirs de gaz; cloison horizontale, installée dans la partie supérieure du corps pour former un récipient pour l'acide biogaz commercial des chambres de fermentation régression et méthanation, réalisé sous la forme de mines, séparés par des cloisons horizontales dans la section remplie de milieux granulaires avec pulsateurs, buse de sortie de gaz et de communiquer les uns avec les autres tuyaux de trop-plein avec barboteurs à rayons, ainsi que la partie supérieure de la fermentation, la régression de l'acide chambre communiquant avec un ensemble de chambre de fermentation de l'acide de moût et de la capacité de gaz de cet appareil, la chambre de méthanation communique avec une chambre de collecte d'infusion de fermentation méthanique et la capacité de production de biogaz commerciaux et barbotage du faisceau communiquent avec la buse de sortie de chambre à gaz régression acide la fermentation et la cuve de fermentation du méthane des chambres à gaz.

Quand la graisse et la désintégration de la fibre dans la chambre formée acides de fermentation d'acide gras (acétique, formique, propionique, etc.) et les alcools (méthanol, éthanol et autres. P.) sous la forme de produits volatils, qui inhibent l'activité vitale de bactéries qui décomposent les protéines et les hydrates de carbone, en particulier de la décomposition de celle-ci. Un complexe est formé de gaz comprenant du dioxyde de carbone, l'hydrogène sulfuré, de l'ammoniac et de méthane dans la chambre de fermentation, lorsque les protéines creuses. L'hydrolyse de l'hydrate de complexe formé et d'ammonium druuglekisly d'hydroxyde d'ammonium ayant une réaction faiblement alcalin et en supprimant l'activité de la vie de l'acide lactique et l'acide butyrique, les bactéries décomposant les graisses et les matières grasses et les bactéries dégradant les hydrates de carbone et, par conséquent les courants de gaz alimentant la chambre de méthanation dans lequel le dioxyde de carbone est restauré au méthane en utilisant comme catalyseur l'hydrogène généré dans les chambres acides et la fermentation acide de régression. Élimination des organismes méthanogènes des moyens d'existence procédé de récupération de l'impact des acides et alcools gras volatils, de l'hydroxyde d'ammonium permet aux bactéries productrices de méthane pour réaliser la décomposition enzymatique de l'eau en hydrogène et en oxygène, ce qui permet en raison d'une hydrolyse enzymatique pour obtenir la masse de méthane sensiblement supérieure à la masse de matière organique sans cendres. Accrocheur à l'hydrolyse enzymatique de l'oxygène oxyde le sulfure d'hydrogène dans le milieu organique, ce qui améliore la qualité du biogaz. Pris dans leur ensemble augmente la concentration de méthane dans le biogaz.

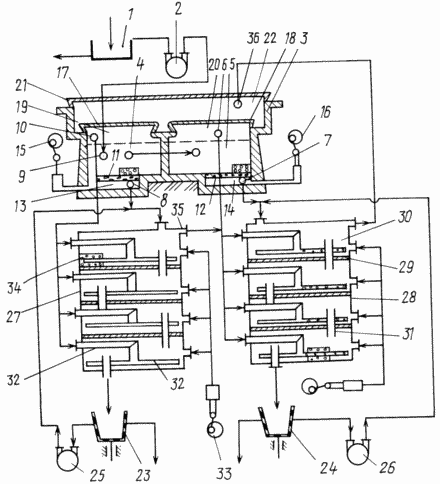

Le dessin montre une représentation schématique d'eaux usées fécales de traitement du biogaz.

TRAITEMENT D'INSTALLATION eaux usées fécales en biogaz

L'installation comprend un piège de sable 1, le dispersant 2, bloc 3, divisée par une cloison en chambres 4 et 5, respectivement, de la fermentation de l'acide et de méthane avec les tuyaux technologiques 10 Juin exécuté avec faux fonds 11 et 12 et placé sous collections mash 13 et 14 muni d'pulsateurs 15 et 16, le fond des poutres 17 et 18 et dans la partie supérieure, formant un réservoir de gaz 19 et 20 de la cloison 21 matériau gazonepronitsiaemogo horizontal dans le boîtier supérieur formant un récipient 22 pour le biogaz commercial. mash d'installation fourni microfiltre aval 23 et 24 et des dispersants supplémentaires et 26. Set 25 est fourni avec des caméras 27 et l'acide de régression fermentation méthanation 28, réalisé sous la forme d'arbres horizontaux solides avec des chicanes 29 sections formant 30, communiquant les uns avec les autres tuyaux de trop-plein 31 ayant pulsateurs 33 et granuleuse charge 34 dans des cloisons pleines 29 des articles 30, et la fermentation acide chambre de régression 27 en communication avec un ensemble de 14 moût chambre de fermentation d'acide dans la partie supérieure et le réservoir de gaz 19 de la chambre 4 est en communication avec barbotage 32 de chaque section 30 et la caméra 28 méthanation communiqué avec une collection de 13 brew chambre 5 méthane fermentation et faisceau barboteurs 32 communiquaient avec le tuyau de sortie de gaz 35 régression chambre de fermentation d'acide 27 et la chambre de sortie 28 communique avec la capacité de méthanation de gaz pour 22 biogaz commerciaux.

TRAITEMENT D'INSTALLATION eaux usées fécales fonctionne comme suit

Effluents chauffé à 32-38 ° C, entrent dans le sable piège 1, dans lequel le dépôt de impuretés minérales sont séparés et alimentés au générateur 2, dans lequel le choc acoustique, de cisaillement et les effets de trituration homogénéisant pulvérisé suspension avec le milieu aqueux et le substrat de formation. Dans la chambre 4 sous l'effet de la fermentation acide butyrique bactéries lactiques décompose les graisses et les fibres pour former des acides gras volatils (acide acétique, l'acide formique, etc.) et des alcools (par les groupes méthyle, éthyle, etc.) accumulées dans le réservoir de gaz 19. sur les faux fonds de 11 en présence d'un remblai granulaire est un raffinement supplémentaire de suspensions, sous l'influence de la pulsation générée par le pulsateur 15, en même temps, il élimine le blocage de la partie habitable de la partie inférieure 11 et fournit un passage dans la collection de la purée 13, puis la fermentation chambre 27 d'acide de régression. En même temps, à travers le tuyau 10 à partir du réservoir de gaz 19 dans la chambre de fermentation d'acide de régression 27 à 32 barboteurs reçoit un rayonnement d'acides et d'alcools gras volatils et leur désintégration se produit pour former du dioxyde de carbone, d'hydrogène et d'autres impuretés gazeuses. Ray barboteurs entrées horizontales 32 ont un seul côté qui fournit un mouvement de la trempe de rotation et des médias suspensions de broyage granulaires 34, et contribue à l'amélioration du travail de la trempe séquentielle pulsateur 33. flux de haut en bas sur le tuyau de trop-plein 31, qui prévoit la succession, t. E. L'utilisation de métabolites en amont de la vie des micro-organismes pour la fourniture de micro-organismes de la section aval 30 à l'épuisement simultané des nutriments mash alimentaire. Le moût passé avec les microbes en suspension 23 entre dans le microfiltre pour séparer des suspensions, dans lequel pulvérisées 25 disperseur et retourné à l'entrée dispergat chambre 27 dans la fermentation de l'acide de régression. Les membranes Despergirovanie se produit avec la destruction des bactéries avec la libération des acides nucléiques, des enzymes, des oligo-éléments, des vitamines, des processus biostimulantes est que, dans la chambre 27. La chambre 4 de la fermentation d'acide moût pénètre dans la chambre 5, dans lequel la décomposition hydrolytique des protéines et des carbones. Quand l'ammoniac est formé protéine de décroissance, ce qui donne l'aspect d'une bouillie d'hydroxyde d'ammonium et le bicarbonate d'ammonium, ce qui crée un milieu réactionnel alcalin dans la chambre 5. trempe du dioxyde de carbone formé au cours de organogens de décomposition et de gaz méthane qui est collectée dans le réservoir 20 et de là à travers le tuyau 6 ils ont été pris dans la chambre radiale 28 barboteurs 32 méthanation. En même temps, 14 du tube de collecte 7 sont sélectionnés par le moût, qui est fourni à la section supérieure 28. Dans l'appareil 30, les cloisons 29 en présence d'amorçage granulaire 34 qui sont, en plus du hachoir tampon pour immobiliser les méthanogènes, la réduction du dioxyde de carbone en méthane a lieu en utilisant comme catalyseur une entrée d'hydrogène à travers le tuyau 35 caméra 27 fermentation d'acide de régression dans les barboteurs 32 caméras 28 méthanation. métabolites ne sont pas touchés butyriques bactéries lactiques augmente l'activité biologique et fournit metagenov décomposition enzymatique de l'eau en hydrogène et en oxygène. L'oxygène oxyde le sulfure d'hydrogène dans le milieu organique, qui est une nutrition minérale de trace pour méthanogènes et de l'hydrogène libéré lors de l'hydrolyse enzymatique, assure la récupération de dioxyde de carbone du méthane. L'hydrolyse enzymatique a intensifié le travail pulsateur 33 et le retour de la biomasse après sa séparation en miktrofiltre 24 et à l'écrasement disperseur 26. Les gaz résultants sont déplacés dans les sections inférieures 30, 28 dans la chambre de recouvrement par les tuyaux de débordement 31 sont évacués par le haut et par le tuyau 36 remplit la capacité de 22 biogaz commerciaux avec une teneur en méthane couvrant 95-98% 17, 18 et la cloison 21, en même temps que les réservoirs de gaz 19, 20 et 22 sont des isolants thermiques pour les processus biologiques dans les cellules 5 et 4, qui assure la stabilité de la température dans une certaine retenue. Réception des déchets dans le sable piège 1 et substrat dispergata à travers le tuyau 9 dans la fermentation chambre 4 de l'acide a continué.

REVENDICATIONS

Installations de retraitement des eaux usées fécales en biogaz contenant du sable piège, le cas avec les tuyaux technologiques, divisée par une cloison en chambres de fermentation acide et méthane avec placé sous collections mash et microfiltre, caractérisé en ce qu'il est fourni avec des poutres placées dans la partie supérieure de la chambre pour la formation de réservoirs de gaz, cloison horizontale, installée dans la partie supérieure du corps pour former un récipient pour l'acide biogaz commercial des chambres de fermentation régression et méthanation, réalisé sous la forme de mines, séparés par des cloisons horizontales dans la section remplie de milieux granulaires avec pulsateurs, connexions de sortie de gaz et des messages ainsi déborder tuyau avec barboteurs radiales, et la partie supérieure de la fermentation de régression de l'acide de la chambre communique avec une collection de chambre de fermentation d'acide purée et la capacité de gaz de cet appareil, la chambre de méthanation communique avec une chambre collection d'infusion de méthane fermentation et de la capacité pour le biogaz commerciaux et barboteurs de faisceau communiqué avec le gaz buse de sortie de la chambre de fermentation d'acide régression et de la capacité de gaz de la chambre de fermentation méthanique.

Version imprimable
Date de publication 05.01.2007gg
