invention
Fédération de Russie Patent RU2095321

Digesteur pour BIOGAZ traitement des eaux usées taraudés

Nom de l'inventeur:. Evteev VK; Prosvirnin VY
Le nom du titulaire du brevet: Irkutsk Académie agricole État
Adresse de correspondance:
Date de début du brevet: 09.08.1995

Utilisation: la digestion anaérobie des eaux usées contenant des déchets organiques de la production agricole au cours du traitement des eaux usées avec des inclusions organiques installations industrielles et les services publics. Le digesteur comprend un corps cylindrique vertical, les couvercles supérieur et inférieur, sous la forme d'un cône, le fond du tuyau d'alimentation en eau des déchets, la partie de réaction remplie d'eaux usées, et un support inerte anaérobie biomasse immobilisation. Nouveau dans le digesteur est de combiner dans un design unique tube pour tuyau d'évacuation et le biogaz pour évacuer l'effluent traité. Le bord inférieur du tuyau est situé au niveau de la section du gaz et du milieu liquide, et la partie supérieure se transforme en tube gaz-liquide qui relie le digesteur et la chambre de séparation moyenne. Il est un récipient fermé hermétiquement, qui est installé à la sortie de fond pour l'élimination du flux traité et le couvercle - la conduite de sortie de biogaz.

DESCRIPTION DE L'INVENTION

L'invention concerne un dispositif pour la digestion anaérobie des eaux usées contenant des déchets organiques de la production agricole, et peut être utilisé dans le traitement des eaux usées avec des inclusions organiques installations industrielles et les services publics.

Un appareil connu pour la purification anaérobie des eaux usées , comprenant un réservoir avec une canalisation pour le démarrage gouttière d'entrée de fluide pour recueillir le système de collecte d'eau purifiée pour collecter et évacuer le gaz d'un liquide à un tuyau d'évacuation avec les bouchons couches de hauteur de la cuve disposée, mais aussi la chambre de séparation, connecté aux systèmes de collecte de tuyau de décharge (1). Un inconvénient de l'installation connue est que, lorsque le traitement des eaux usées dilué est susceptible anaérobie lavage de la biomasse du réacteur.

Le plus proche , en substance technique au dispositif revendiqué est sélectionné comme une conception de digesteur anaérobie prototype du filtre qui est utilisé pour diluer la digestion anaérobie des eaux usées contenant des composés organiques (2). boîtier de digesteur réalisé sous la forme d'un récipient cylindrique vertical. La paupière inférieure et supérieure de la cuve sont des cônes. Alimenter les eaux usées à travers le tuyau installé au fond du lessiveur de manière coaxiale à l'axe du cylindre. La réaction du digesteur est rempli d'eau usée traitée, et un support inerte anaérobie biomasse immobilisation. La partie supérieure de l'autoclave est de 5 à 10% du volume total du récipient rempli de biogaz évolué. Au niveau de la section de déplacement de fluide et radial par rapport à l'axe du cylindre est un orifice de sortie pour retirer l'effluent traité. Pour l'élimination du biogaz au sommet du tube de récipient monté de manière coaxiale à l'axe du cylindre.

Le procédé de fermentation anaérobie produisant dans le digesteur au-dessus de la structure peut être décrite comme étendue, qui est, son efficacité est obtenue en créant une forte concentration de réacteur de la biomasse anaérobie est une caractéristique quantitative du processus.

L'inconvénient de cette conception est le manque d'un dispositif de démoussage.

Il est connu que le processus de digestion anaérobie, généralement accompagnée par la formation de mousse, en particulier quand un rendement élevé de production de biogaz par unité de volume du réacteur. Ce phénomène se traduit souvent par le gaz de remplissage du tuyau de sortie cavité et de gaz avec de la mousse, ce qui conduit à la rupture et la digestion souvent en mode à l'urgence.

Le but de l'invention est d'améliorer l'efficacité du digesteur - anaérobie filtre en raison de l'intensification du processus de la digestion anaérobie des eaux usées et la séparation du biogaz à partir de la masse de fermentation, et de fournir démoussage dans la chambre à gaz du réacteur.

Ce but est atteint par le fait que le filtre à digesteur anaérobie, comprenant les couvertures d' un boîtier cylindrique vertical, supérieur et inférieur du boîtier, l'embout inférieur à l' écoulement des eaux usées, la partie de réaction remplie d'eau usée et inertes support d'immobilisation anaérobie de biomasse dans le haut du gaz cavité, combinée dans une seule construction permet une sortie pour retirer le flux traité et une sortie pour retirer le biogaz. Une sortie pour retirer le flux traité et le biogaz rasplozhen dans la partie supérieure du digesteur, de façon coaxiale à l'axe du cylindre, le bord inférieur situé sur le tronçon de tuyau au niveau des phases gazeuse et liquide, et le gaz-liquide supérieur pénètre dans le tuyau. La ligne relie la chambre de digestion et la séparation des médias, qui est un récipient fermé hermétiquement dans le fond duquel est monté un orifice de sortie pour retirer le flux traité et pour couvrir conduite d'évacuation de biogaz.

Cette conception permet de créer des changements cycliques de pression au sein du réacteur digesteur et le niveau d'oscillation des eaux usées traitées, ce qui provoque une variation cyclique des vitesses de direction de gradient du liquide dans le réacteur et pour modifier en continu le gradient du scalaire. Cela conduit à l'intensification du processus de la digestion anaérobie due à la réorientation et le renouvellement permanent des surfaces limites de la biomasse liquide et anaérobie traité. En outre, il évite l'accumulation de points individuels dans les intermédiaires du réacteur digesteur et des produits finaux de la décomposition des matières organiques, en particulier des bulles de biogaz. Les fluctuations cycliques du niveau de liquide traité dans le réacteur digesteur, comme le montre la pratique, est un moyen efficace pour contrôler le moussage excessif.

Digesteur pour BIOGAZ traitement des eaux usées taraudés

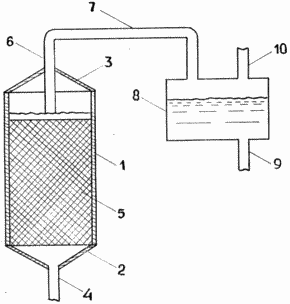

Le dessin montre une vue générale du dispositif proposé. Digesteur comprend un cylindrique vertical corps 1 étanche supérieure et inférieure des couvercles coniques 2 et 3, le couvercle inférieur monté de manière coaxiale à l'axe du tube de cylindre 4 pour l'alimentation en eau des déchets, sa partie de réaction remplie d'eau usée traitée et inerte support d'immobilisation 5 anaérobie de la biomasse dans la partie supérieure un couvercle monté de manière coaxiale à l'axe du cylindre du conduit 6 d'évacuation de l'écoulement et du biogaz traité, le bord inférieur est à une section de niveau des phases gazeuse et liquide, et le bord supérieur se transforme en la conduite de gaz liquide 7 qui relie les éléments séparateurs digesteur et la chambre 8, au fond de laquelle est disposée la buse 9 pour évacuer les effluents traités, et une chambre de couvercle de sortie 10 biogaz de tuyauterie.

Le dispositif fonctionne comme suit. Les eaux usées à un débit constant dans le digesteur à venir pour traiter à travers le tuyau 4. Traitement des eaux usées se produit dans la réaction du digesteur et la décomposition de la matière organique à la libération de biogaz. niveau des eaux usées Initialement traitée est au-dessus du tuyau de coupure bas 6, ce qui conduit à une vanne hydraulique, le biogaz accumule dans la cavité de gaz de digesteur et par le conduit 6 et la ligne 7 se déplace traités écoulement dans la chambre de séparation 8 environnements. En conséquence, la libération constante de biogaz en pression augmente de digesteurs et diminue le niveau de liquide à traiter, finalement il atteint le niveau de la conduite de coupure inférieure 6, ce qui conduit à la libération de la conduite de biogaz 6. Dans la ligne 7 et il est formé d'un courant gaz-liquide pénètre dans la chambre 8 . Une partie du biogaz accumulées laisse l'autoclave, la pression est réduite, le niveau du liquide devant être traité commence à augmenter, la valve hydraulique sur la canalisation 6 est fermée et le cycle est répété. Dans le même temps, le milieu de séparation de la chambre 8 sous l'influence de la différence de densité entre le biogaz et les effluents traités par décantation on effectue la séparation du biogaz à partir de l'effluent traité. biogaz séparé de la chambre 8 est donnée au recyclage à travers la buse 10, et le drain-pipe 9 traitées.

L'utilisation de l'invention simple à fabriquer et à utiliser, peut améliorer l'efficacité du digesteur à travers l'intensification du processus de la digestion anaérobie, mais est également un moyen efficace pour contrôler la formation de mousse dans le réacteur digesteur.

REVENDICATIONS

Digesteur comportant un corps cylindrique vertical, dont la réaction est remplie d'un support inerte d'immobilisation anaérobie de biomasse, capots supérieur et inférieur pour former un cône, d'un tube d'alimentation en eau usée au fond de l'enceinte, des moyens pour évacuer le biogaz et le flux traité, caractérisé en ce que les moyens pour évacuer le biogaz et le flux traité est réalisé sous forme d'un seul tube disposé dans la partie supérieure de l'autoclave selon son axe, la buse de bord inférieur est situé à l'interface entre le gaz et le milieu liquide, dans lequel le digesteur est fourni relié à celui-ci à travers la buse de biogaz de sortie et traitée chambre de séparation d'écoulement médias construits sous la forme d'un récipient fermé, au fond de laquelle est montée une sortie pour retirer le flux traité et le couvercle - le tuyau de sortie de biogaz.
