invention
Fédération de Russie Patent RU2065412

digesteur AGRICOLE

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 14.01.1991

Utilisation: l'utilisation du porc effluent à biogaz, riche en méthane, les additifs alimentaires de protéines et de compost. La chambre de l'autoclave scellé selon l'invention contient une fermentation acide et alcaline, et la fusion cellulaire et de dioxyde de carbone. chambre de fermentation alcaline est réalisée avec un faux fond perforé d'un tissu non rigide, dans lequel logé un ensemble de limon et de l'eau plateau oscillant autour de la charnière. Au-dessus du faux fond racleur placé avec un vérin hydraulique. Cylindre et de panoramique se déplace, et avec elle le faux fond sur le niveau de l'eau des boues, assurant la séparation des suspensions et le lavage de faux fonds par soufflage avec du méthane comprimé.

DESCRIPTION DE L'INVENTION

L'invention concerne la production de biogaz à partir de la décomposition anaérobie de la matière organique du bétail et des déchets de volaille produits exempts de cendres et peut être utilisé dans les usines de traitement des eaux usées dans l' agriculture.

digesteur connu , comprenant un boîtier avec des chambres d'acide et alcaline fermentation, les collections de l' eau et du biogaz des boues, du méthane caméra sous la forme d'un arbre vertical par des cloisons pleines et perforées transversales, formant un conteneur, en communiquant les uns avec les autres couloirs d' écoulement placés dans des contenants de fixation pour l'immobilisation des micro - organismes, tandis que partie methanogenesis inférieure de la chambre communique avec la collection de tuyau de biogaz et la partie supérieure avec une collection de l'eau des boues [1] qui est un inconvénient du faible rendement de biogaz à partir de la faible exhaustivité de l'eau de séparation des boues.

Le but de l'invention augmentent le rendement de production de biogaz par une séparation complète de l'eau des boues.

Ceci est réalisé en ce que la chambre de criblage séparation entre fermentation et alcalin collecteur de boue d'eau constituée d'un matériau déformable, tel qu'un tissu, un mouvement alternatif en même temps que la palette placée en dessous de la bande, muni d'un couvercle perforé, dans lequel les ouvertures de sortie dirigées vers les surfaces de la nappe.

eau Silt provenant de la chambre de collecte dans la méthanogénèse, nutriment enrichi en éléments nutritifs (carbone, azote, phosphore, oligo-éléments) pour la reproduction et la croissance du méthane-bactéries. Améliorer l'exhaustivité séparation de l'eau des boues améliore les conditions de vie des méthanogènes et donc la production de biogaz. Le mouvement alternatif de la cloison perforée avec ses biogaz de purge simultanée à travers des ouvertures dans une partie du couvercle empêche le colmatage turbine perforée de la cloison perforée vivant, et améliore par conséquent l'élimination des boues d'eau pour la production de biogaz.

digesteur AGRICOLE
digesteur AGRICOLE

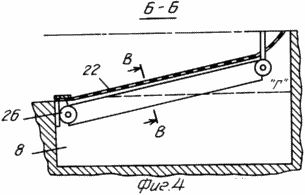

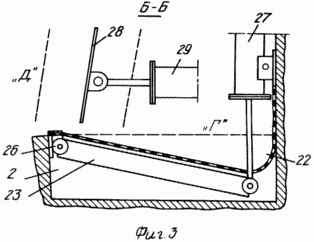

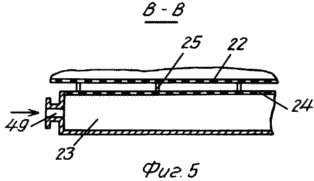

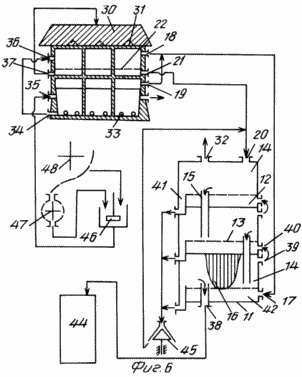

Fig. La figure 1 représente une coupe longitudinale d'une chambre de fermentation et de métaux alcalins d'acides; Fig. section 2 AA sur la figure. 1; Fig. 3 vue en coupe BB de la figure. 2 à la position inférieure de la cloison perforée; Fig. 4 est une coupe suivant B-B de la Fig. 2 à la position supérieure de la cloison perforée; Fig. vue en coupe 5 B-B sur la figure. 4; Fig. La figure 6 est une vue schématique d'ensemble du digesteur.

Digesteur comprend un boîtier 1 comportant une chambre 2, 3 et 4, l'acide et les chambres 5, 6 et 7 des collecteurs de fermentation alcalin collecteurs d'eau 8 de la boue 9, 10 biogaz chambre de méthanogénèse comme un arbre vertical 11 avec un sens transversal continu et perforés des cloisons 12 et 13, formant récipient 14, communiquant les uns avec les autres déversoirs 15 logés dans des conteneurs 14 avec une buse 16 pour l'immobilisation des micro-organismes, la partie inférieure du tube 17 communique des chambres de méthanogénèse avec buses 18 et 19 des collecteurs 9 et 10 du biogaz, et la buse supérieure chambre 20 à buse collecte de l'eau interstitielle 21 8. la cloison perforée 22 entre les chambres 5, 6 et 7 de la fermentation et de l'alcali interstitiel collecteur d'eau 8 est réalisée en un matériau déformable, tel qu'un tissu, un mouvement alternatif en même temps que le plateau 23 placé au-dessous de la bande déflecteur 22 munie d'une perforée un vérin hydraulique 29. au-dessus des chambres 5, 6 et 7, la couverture 24 qui décharge la surface en regard de la cloison 22. le couvercle 24 de la palette 23 est formée avec des nervures 25, le plateau se compose d'une charnière 26 et est munie d'un vérin hydraulique 27. au-dessus de la cloison perforée 22 est placée grattoir 28 fermentation alcaline affiché fermenteur 30 avec des canaux de gaz 31, 32 messages de la caméra methanogenesis arbre tubulaire 11. Les caméras 2, 3 et 4 sont constitués de fermentation acide avec des dispositifs 33 et 34 et les buses 35 et les caméras 5, 6 et 7 sont pourvus d'une buse de fermentation alcalin 36 et le collecteur 8 avec l'eau de la boue de mélange est réalisée 37. L'arbre tourillon 11 chambre de méthanogénèse 38 est formée avec des tourillons 39 et 40. la cloison perforée 13 munie de poches 41 et les chicanes 13 placé sous le conteneur 42. la chambre de soufflage 7 est pourvu d'une fermentation alcalin dispositif de décharge comprend biocultivator 43. digesteur 44, un désintégrateur 45, un mélangeur 46, un agent de dispersion 47, le séparateur 48, et plateau 23 est configuré pour la buse 49.

Digesteur fonctionne comme suit

Les animaux et les produits de volaille pénètrent dans le liquide vital dans le séparateur 48 pour séparer les inclusions grossières de broyage et de dispersion 47 est réalisée dans un mélangeur 46 et dirigé à travers le préchauffeur de mélange d'homogénéisation (non représenté) à une température de 32-36 ° C à travers le conduit 35 dans la chambre 2, 3 et 4 fermentation d'acide, dans lequel le dispositif d'agitation 33 se décompose sans cendres des substances organiques sous l'effet de l'acide butyrique et l'acide lactique, les bactéries, par exemple, en formant des fibres



Les acides gras volatils et d'huile acétique qui sont solubles dans l'eau.

Dans les chambres 2, fermentation désintégrations 3 et 4 de l'acide

FATS + H 2 O 2CH 4 + CO 2



Glucides + H 2 O 3CO 2 + 3CH 4

Une solution de la chambre de fermentation d'acide 4 par des buses 34 et 36 pénètre dans la chambre 5, 6 et 7 pour la poursuite de la fermentation sans cendre alcalin décomposition des matières organiques des déchets animaux et des volailles. Quand il se forme complexe protéique de décomposition contenant du sulfure d'hydrogène, du dioxyde de carbone et l'ammoniac formé au cours de la dernière hydratation d'hydroxyde d'ammonium

NH 3 + H 2 O (NH 4) OH

et le bicarbonate d'ammonium

NH 3 + CO 2 + H 2 O (NH 4) HCO 3,

fourniture d'un milieu faiblement alcalin dans les chambres 5, 6 et 7.

Pour l'enrichissement du biogaz avec récupération de méthane par le dioxyde de carbone et du sulfure d'hydrogène à partir de la libération du biogaz soutiré par les tuyaux 18 et 19 et dirigé vers la chambre de méthanogénèse Novembre tube d'arbre 17.

Dans la chambre 11 méthanogénèse eau mine de boues agit comme un support d'éléments nutritifs pour les méthanogènes puissance, et nécessite donc sa séparation maximale du gâteau dans les chambres 5, 6 et 7 sont la fermentation alcaline sur la cloison perforée 22 en tissu déformable contenant, ainsi que 23 va-et-pan un mouvement de translation par rapport au niveau de «D» de la collection de 8 cylindres 27, et dans la cavité intérieure du plateau 23 pénètre dans le méthane comprimé, qui expirent à travers les trous du couvercle perforé 24 entre les nervures 25. un tel traitement de la chicane perforée 22 élimine obstrués après (blocage) d'une section de vie et augmente le rendement des boues l'eau dans le collecteur 8.

Les boues provenant de la collecte d'eau de 8 buses 21 et 20 écoule dans le réservoir 14 arbre de méthanogénèse 11, sur lequel des chicanes la perforé 13 en présence de la buse 16 pour l'immobilisation des micro - organismes se produit la réduction du dioxyde de carbone en méthane CO 2 + 4 H 2 CH 4 + 2 H 2 O, où l'eau agit en tant qu'agent oxydant pour le sulfure d'hydrogène et du dioxyde de carbone pour réduire 2H 2 O 2H 2 + O 2

H 2 S + O 2 H 2 O + S

L'image de soufre organique est utilisé comme batterie biogénique méthane-bactéries. Biogaz du réservoir buse 17 de soufflage 42 bulles à travers la chicane perforée 13 et les buses 39 et 40 passe successivement de bas en haut et les biogaz riche en méthane, libéré de l'hydrogène sulfuré est éliminé par le conduit 32. L'eau des boues passe successivement à travers les déversoirs 15 de haut en bas et est évacuée par un tuyau 38 une centrifugeuse (non représentée) pour séparer la biomasse et l'eau coule de la boue dans biokalkulyator 44, similaires dans leur structure chambre d'arbre 11 méthanogénèse pour la production aérobie de la biomasse. Sur les chicanes perforées 13 des micro-organismes morts et accumulés anciens qui entrent dans les poches 41 et 45 dans le désintégrateur dezintegrat introduit dans l'orifice d'entrée 20 à travers l'arbre 11, où dezintegrata enzymes pour décomposer l'eau en hydrogène et en oxygène.

Améliorer service complet de l'eau interstitielle augmente le rendement du biogaz, la teneur en méthane qui peut être ajusté à 95-98% et le degré de l'effondrement de la matière organique sans cendres à 90-95% contre 5-50% dans les digesteurs classiques.

REVENDICATIONS

Digesteur, comprenant un boîtier avec des chambres d'acide et alcaline fermentation, les collections de l'eau et du biogaz des boues, du méthane caméra sous la forme d'un arbre vertical par des cloisons pleines et perforées transversales, formant un conteneur, en communiquant les uns avec les autres colonnes descendantes, la fixation pour l'immobilisation de micro-organismes placés dans les réservoirs et tuyauteries qui signalent partie inférieure méthanogénèse avec un ensemble de chambre de production de biogaz et de la partie supérieure de la chambre avec une collection d'eaux interstitielles, caractérisé en ce que, afin d'augmenter le rendement en biogaz par séparation complète de l'eau des boues, il est muni de chicanes plus perforé disposé entre la came de fermentation alcalin et collecte des boues l'eau formée sous la forme d'une feuille de matériau déformable et monté de façon à effectuer un mouvement alternatif, et un carter d'huile installé sous la toile à la fois avec un mouvement alternatif et munie d'un couvercle perforé, dans lequel les ouvertures de sortie dirigées vers la surface de la bande.

Version imprimable
Date de publication 05.01.2007gg
