invention
Fédération de Russie Patent RU2085520

INSTALLATION DU BÂTIMENT RÉSIDENTIEL DE VIE

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 25.12.1992

L'invention est destinée à la production de biogaz à être utilisé dans la production de chaleur et d'électricité pour la subsistance d'un immeuble d'habitation. L'installation selon l'invention pour le maintien d'un immeuble d'habitation comportant des réacteurs à deux phases et aigre fermentation méthanique, dont la première est sous la forme d'une chambre de chicanes perforées reliées au vibrateur rempli de zaslypkoy granulaire et relié à une source d'énergie pour les micro-organismes anaérobies.

DESCRIPTION DE L'INVENTION

L'invention concerne les moyens de subsistance d'un immeuble résidentiel avec la chaleur et l' électricité par la combustion du biogaz produit à partir des déchets de ses habitants, les déchets solides municipaux et d' autres matériaux contenant du carbone et peut être utilisé dans des zones peuplées des districts du nord.

installation connue, qui peut être utilisé pour le maintien de la vie d'un immeuble résidentiel, dont le réacteur de fermentation acide et le méthane des première et seconde phase, réalisée avec les tuyaux de branchement technologiques, une collecte des boues, clarifiées de l' eau et le biogaz et la collecte du biogaz en communication avec le consommateur de biogaz, et le dernier réacteur de fermentation méthanique une deuxième phase, ce qui est un inconvénient d'une faible teneur en méthane dans le biogaz.

augmenter le but de la présente invention , la teneur en méthane dans le biogaz est obtenu par le fait que la chambre de fermentation d'acide du réacteur est réalisé sous forme de cloisons perforées coopérant avec un vibreur rempli de remplissage granulaire, tandis que la chambre communique avec une source de revenus d'alimentation pour la mise en place de micro - organismes anaérobies.

L'exécution de la fermentation à l'acide des chambres de réacteur de première phase avec des chicanes perforées qui interagissent avec le vibreur, assure le broyage des solides chargeant le remblai granulaire, qui est utilisé comme un matériau abrasif ayant une densité inférieure à la densité du liquide. télécharger Shredded est disponible anaérobies-gidrolitikam, kislotogenam et d'autres associations de bactéries. L'amélioration des effets sur les polymères organiques de la charge bactérienne augmente le rendement en acides organiques, des alcools, des acides aminés, monosaccharides et celui-ci à l'effondrement, le dioxyde de carbone, d'hydrogène et d'autres composants de gaz augmente la synthèse des méthanogènes et la concentration de méthane dans les hautes biogaz.

INSTALLATION DU BÂTIMENT RÉSIDENTIEL DE VIE
INSTALLATION DU BÂTIMENT RÉSIDENTIEL DE VIE INSTALLATION DU BÂTIMENT RÉSIDENTIEL DE VIE

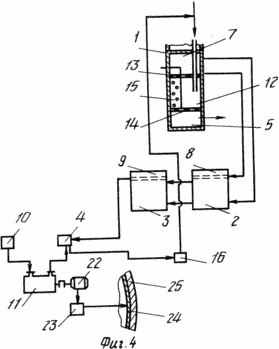

Fig. La figure 1 montre l'installation d'une coupe longitudinale; Fig. section 2 AA sur la figure. 1; Fig. 3 I noeud de la figure. 1; Fig. La figure 4 est une vue schématique d'un appareil.

Installation soutien de la vie de la construction résidentielle comprend les réacteurs acide 1 et de méthane 2 Fermentation de la première phase et 3 et de méthane 4 fermentation aigre deuxième phase, réalisée avec des tuyaux technologiques, collecteurs 5 ou 6 du liquide clarifié et les biogaz 7, 8, 9 et 10, dans lequel la collecte de biogaz 10 il communique avec l'utilisateur 11, et le dernier réacteur de la seconde phase de fermentation de méthane. Phase de fermentation d'acide chambre de réacteur 12 est agencé avec des chicanes perforées 13 et 14 coopérant avec le vibreur. La chambre 12 est remplie d'un remblai granulaire 15, dont la densité est inférieure à la masse volumique du fluide, par exemple, de la perlite expansée, argile expansée, des polymères avec des abrasifs de carbure de silicium, le carbure de bore, etc. La chambre 12 communique avec une source d'alimentation pour l'admission des micro-organismes 16 anaérobies. Méthane fermentation réacteur 4 est formé d'une seconde phase comme un arbre plein de chicanes 17 sections formant 13, 19 avec remblayage immobilisation, barboteurs radiales 20 et une section entre le tuyau de débordement communiquée 21. Les consommateurs 11 biogaz (moteur à combustion interne) 22 relié à un moteur électrique, batterie 23 panneaux 24, 25 de chauffage des parois du bâtiment ainsi que d'une cuisinière électrique (non représenté).

INSTALLATION DE TRAVAUX QUI SUIT

Les déchets de construction occupants de la source 16 ainsi que des déchets solides municipaux et la matière carbonée introduite dans le réacteur 1, la fermentation acide de la première phase, dans laquelle la chambre 12 pendant la vibration perforée chicanes 13 et 14, il y a des suspensions de broyage granuleux remblayage 15 de sa surface abrasive. Le réacteur 1 a lieu lors de la fermentation de molécules organiques complexes, l'hydrolyse des composés tels que des protéines, des lipides, des polysaccharides et partiellement les monomères à fermenter ces composés pour former des acides gras volatils (acide acétique, acide formique, etc.) et les alcools (méthyle, éthyle, etc.). les produits de désintégration du réacteur 1 sont introduits dans le réacteur 2, dans lequel les bactéries acétogènes obligatoire l'oxydation d'acide lactique, l'acide butyrique et d'autres acides gras en acétate, de l'hydrogène ou du dioxyde de carbone. En même temps que le réacteur 2-organismes pour l'oxydation des alcools et d'acétate d'hydrogène. A partir du réacteur 2 d'une seconde fermentation substrat d'acide de phase 3 pénètre dans le premier réacteur de la phase de fermentation du méthane, qui se produit sous l'effet de l'oxydation de l'acétate acétogène pour former du dioxyde de carbone et le méthane. Dans le réacteur 3 par la formation d'hydroxyde d'ammonium et le bicarbonate d'ammonium crée un environnement alcalin. Le liquide provenant du réacteur 3 est alimenté à la partie supérieure 18 du réacteur 4 de la seconde phase de fermentation du méthane, et les barboteurs de faisceau 20 biogaz à partir de la collection du réacteur 9 3. Lorsque le mouvement circulaire du liquide sous l'influence du gaz sortant des trous radiaux de barboteurs unilatérales 20, en présence d'un remblai d'immobilisation se produit 19 réduction du dioxyde de carbone en méthane CO 2 + 2H 2 CH 4 + 2H 2 O. Le biogaz résultant 21 par les tuyaux de trop - plein 10, pénètre dans le collecteur utilisé pour la consommation et 11 du moteur à combustion interne. les produits d'échappement sont introduits dans le réacteur 4, et est synthétisé à partir du gaz de monoxyde de carbone: CO + H 2 O CO 2 + H 2 dioxyde de carbone et le méthane est réduite dans la réaction ci - dessus. Dans le réacteur 4 de la deuxième phase du méthane fermentation enzymatique décomposition de l' eau se produit 2H 2 O 2H 2 + O 2. Manifestation hydrolyse enzymatique contribue à la destruction des coquilles de méthanogènes, la libération des substances physiologiquement actives du liquide intracellulaire, y compris les enzymes. La collection résultante de 6 dans le réacteur 4 de l'eau utilisée pour les besoins techniques dans un immeuble d'habitation, y compris la source 16 pour le rinçage des déchets occupants du bâtiment. L'alimentation 16 en utilisant un disperseur centrifuge, rapporté à l'entrée avec une collection d'eau de procédé 6 et la sortie de la caméra 12, pour entraîner l'état de vibration des cloisons 13 et 14, le second peut être utilisé électroaimants travaillant sur un moteur électrique 22 et pendant son arrêt sur la batterie 23, portant des panneaux chauffants 24, 25 des murs du bâtiment, ainsi que la préparation et la cuisson sur un moteur électrique. collecte vl 5 utilisée dans la serre (non représenté) qui dirigent l'air de l'espace d'aspiration du bâtiment.

Utilisation de l'installation de soutien-vie bâtiment résidentiel réduire la consommation de combustibles fossiles pour le chauffage des bâtiments, la cuisine. Il élimine la nécessité d'une alimentation pour l'éclairage, la télévision et les équipements radio, les appareils ménagers, assure la circulation de l'eau industrielle, à condition que l'offre d'habitants de la maison avec des herbes fraîches de la serre en cours d'exécution sur la bio-engrais de la boue et l'installation de l'air de ventilation de chauffage. panneaux de chauffage qui peuvent être placés sur les murs, les plafonds offrent un environnement confortable pour les occupants de créer un environnement propre autour du bâtiment sans polluer l'environnement. Comme supplémentaires d'installation de fermentation source d'alimentation déjections d'animaux domestiques et la volaille peuvent être utilisés sous la forme de briquettes de tourbe récoltée, du foin, des déchets serre. Installation des moyens de subsistance augmente la compétitivité de l'immeuble par rapport aux autres types de logeur pour le Nord, la Russie, le Canada, l'Islande, l'Alaska, la Terre de Feu, les îles de l'Atlantique et l'océan Pacifique près de l'Antarctique, pour les régions himalayennes de haute altitude Kardirer Alpes et d'autres régions éloignées.

REVENDICATIONS

Installation de la vie d'un immeuble résidentiel, y compris le réacteur de fermentation de l'acide et de méthane de la première et la deuxième phase, réalisée avec les tuyaux de branchement technologiques, une collection de boues, l'eau de procédé et le biogaz, et la collecte de biogaz en communication avec le consommateur de biogaz, et le dernier réacteur de fermentation de la deuxième phase, caractérisé en ce que le réacteur la fermentation acide est réalisée sous la forme d'une chambre avec des cloisons perforées, en interaction avec le vibreur et rempli de remplissage granulaire, tandis que la chambre communique avec une source de revenus pour les micro-organismes anaérobies alimentaire.
