invention
Fédération de Russie Patent RU2086512

digesteur

digesteur

Nom de l'inventeur: Viktor Tumchenok
Le nom du titulaire du brevet: Tumchenok Viktor Ivanovich
Adresse de correspondance:
Date de début du brevet: 22.01.1992

L'invention concerne le biogaz et les additifs de protéines vitamine / BVD / anaérobie et micro-organismes aérobies de produits d'origine animale et des déchets de volaille et peut être utilisé dans les usines de traitement des eaux usées dans l'agriculture. Digesteur se compose de caméras acides, la régression sure, la fermentation alcalin et du méthane, une séquence de messages du moût et du biogaz, une caméra régression acide de chambre acide et alcaline fermentation en communication avec la fermentation du méthane, auquel le moût et le biogaz se déplacent compteur. acide caméra, l'acide régression 3 et la fermentation alcali 4 sont prévus montés sur leurs fonds Lamelles 17 la pareille du câble 21 se déplaçant, par exemple de l'excentrique 22 et l'élément élastique 23, les bandes 17 sont pourvues de fils verticaux flexibles 10 se déplaçant dans le volume des chambres 2, 3 4 et, conjointement avec les bandes 17 qui remplissent la fonction de mélange et l'immobilisation des micro-organismes pour la décomposition des graisses, des protéines et le substrat hydrocarboné matière organique sans cendres, ce qui augmente le caractère complet de la désintégration de 90-95%. Les caméras 2, 3 et 4 sont formées avec le chevauchement d'un chevauchement 6 et le logement 5 chambre 26 pour former du biogaz, ce qui réduit la perte de chaleur dans l'environnement et à la stabilité de la décomposition de Bezzola organique.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à la production de biogaz et de protéines supplément vitaminique / BVD / animal et des déchets de volaille et peut être utilisé avec de complexes / de gestion.

Connu digesteur, comprenant un boîtier, fragmenté dans le résidu de fermentation et la chambre d'étanchéité configuré pour alimentation et tuyaux d'évacuation des environnements /V.YA. Janko, Janko YG. Traitement des eaux usées et des boues dans les digesteurs. Kiev: 1978, p. 40, Fig. 8 / dans lequel la teneur en méthane du biogaz ne dépasse pas 65 à 70%

digesteur connu, comprenant un boîtier divisé en acide chambre de régression acide et alcaline fermentation overlay chambres et le carter tétons de fourniture et d'évacuation de médias, l'appareil pourvu d'transversal bande filtrante de filaments flexibles, et la chambre de fermentation méthanique est réalisé sous la forme d'un arbre divisé par section, alternant des cloisons transversales solides et perforées, et la fermentation du méthane chambre communiqué biogaz avec des caméras aigre, acide et alcaline fermentation de régression et de la purée avec une collection par sa chambre alcaline de fermentation / brevet US N 4022665, cl. C 02 F 11/04 1977 /, dans lequel la plénitude de l'effondrement de la faible teneur en matière organique sans cendres des déchets animaux et de volaille ne dépasse pas 50%

Le but de l'invention l'amélioration de la désintégration de l'intégralité Bezzola.

Il est atteint par le baudrier filtres sont fabriqués avec le déplacement des caméras sur le fond des lattes alternatif et fil flexible verticalement.

Un tel agencement permet d'immobilisation en hauteur distribuée de caméra micro-organismes, déposé sur des filaments souples, sous agitation simultanée du substrat et de la destruction des agglomérats. hauteur et longueur de l'immobilisation de cellules microbiennes Adapté augmente la plénitude voulue organique substrat dentaire.

digesteur digesteur

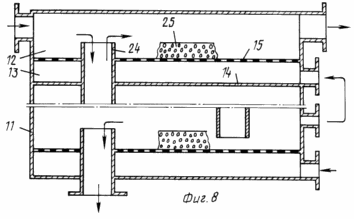

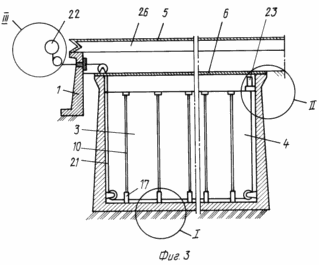

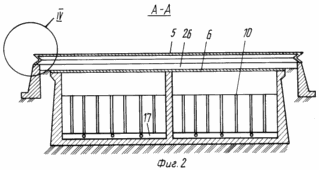

Fig. La figure 1 représente une vue en plan du digesteur, les dalles enlevées; Fig. section 2 AA sur la figure. 1; Fig. 3 vue en coupe BB de la figure. 1; Fig. Le noeud 4 dans la figure l. 3; Fig. le noeud 5 ll de la figure. 3; Fig. 6 unité III de la Fig. 3; Fig. 7 unité IV de la Fig. 3; Fig. 8 une coupe longitudinale à travers la chambre de fermentation du méthane; Fig. 9 avec le schéma de fonctionnement agitation; Fig. 10 et 11 - modes de réalisation de filaments flexibles; Fig. 12 installation de biogaz dans le digesteur avec BVD.

Digesteur comprend un boîtier 1 disposé sur la chambre 2 de l'acide 3 acides régression et 4 alcalins fermentation overlay 5 caméras et 6 du boîtier, avec des buses 7 pour l'alimentation et 8 et 9, l'enlèvement des supports, des caméras 2, 3 et 4 sont munis transversale bande filtrante de filaments flexibles 10 et la chambre 11 de la fermentation du méthane est exécutée dans un puits divisé en sections 12 et 13 alternent avec des solides 14 et perforées 15 des cloisons transversales et la caméra 11 fermentation méthanique communiqué biogaz caméras 2, l'acide 3 régression et 4 alcaline fermentation, ainsi que par réduire en purée avec une collection de 16 fermentation de la chambre 4 alcaline. des filtres à bande de fils transversaux flexibles 10 formées sur le fond avec des caméras mobiles 2, 3 et 4, un filament souple verticalement lattes à mouvement alternatif 17 et 10. La verticalité des fils 10 est réalisé par l'utilisation de flotteurs ou 18, ou la sélection des fils de la mère, par exemple la densité des fibres de carbone est sensiblement inférieure à la densité du substrat. Pour augmenter la surface d'immobilisation des filaments flexibles hairiness aurait ou 19 ou tissage 20. Un mode de réalisation alternatif lattes 17, câble 21, d'une part communiquée à la came d'entraînement 22, et de l'autre avec un élément élastique 23. La chambre 11 est formée avec la fermentation du méthane les tuyaux de trop-plein 24 et 12 situées dans les sections sur la périphérie chicane 15 buse granulaire d'immobilisation 25. entre les chambres 5 recouvrement 2, 3 et 4 et le chevauchement 6 du boîtier 1 est placée la chambre de production de biogaz 26, fabriqué à partir d'un tendeur 27, étanche à l'eau 28 et le compensateur de volume 29 26. Réglez l'appareil pour produire du biogaz et BVD comprend sandbox 30, réseau 31, un broyeur 32, le dispersant 33, échangeur de chaleur 34, biocultivator 35, filtre centrifuge 36 et 37, 38 et 39 dizentegratory, biotenk 40, échangeur de chaleur 41 et le réservoir 42 BVD.

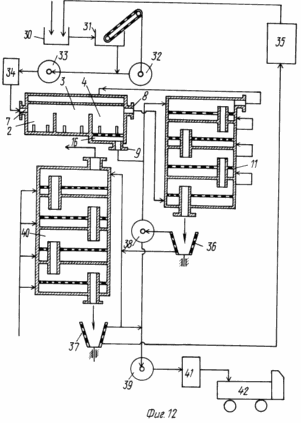

INSTALLATION Le digesteur biogaz BVD ET TRAVAUX QUI SUIT

Produits des déchets et de la volaille animale gidrosplavom entrent dans le bac à sable 30, à partir de laquelle, après dilution avec de l'eau à une concentration de 1-5% est dirigée vers les barres 31 pour la libération des brumes flottantes, qui sont écrasés dans une série de moulin 32 et disperseur 33, et l'introduction éventuelle de résidus de source / de plantes carbone supplémentaire / avec leur broyage et le broyage. Le substrat 34 est chauffé dans un échangeur de chaleur à 32-38 ° C et envoyé à la digestion séquentielle dans les chambres acides 2, 3 et 4 de l'acide régression fermentation alcalin dans lequel des barres d' agitation 17 désintégration consécutive se produit lipides, des protéines et des hydrocarbures composants Ashless matériau de substrat organique. L'augmentation contribue à l'exhaustivité de l'effondrement Bezzola immobilisation des micro-organismes, déposée sur des filaments souples 10, et d'améliorer l'effet d'immobilisation ils ont fait un tas tissé ou 19 20. Lors du déplacement de la corde 21 de l'excentrique 22 de la position D à la position A, il est un mouvement correspondant des bandes 17 et 10 avec des brins flexibles déformation de l'élément élastique 23. Lorsque la came 22 est déplacé de la position A à la position D retours bandes 17 et 10 de filaments souples en élément élastique 23 ou une autre batterie / hydraulique, pneumatique /. Sous l'action de bactéries dans les chambres 2, 3 et 4 est formée mash, enrichi avec les acides gras, les alcools et autres produits de décomposition Ashless substrat en matière organique, qui est prélevé sur le collecteur 9 par le conduit 16 et dirigé vers la section 12 de la chambre de fermentation méthanique 11. La partie inférieure 13 de la chambre 11 reçoit du gaz provenant des chambres 2, 3 et 4, choisis dans le conduit 8. Le gaz comprenant de l'hydrogène, du dioxyde de carbone, l'ammoniac, le sulfure d'hydrogène, sont déplacés vers le haut et vers le bas purée. Sur cloisons perforées 15, en présence de buses d'immobilisation granulaire 25 est synthétisé à partir du méthane avec du dioxyde de carbone en tant que catalyseur de l'hydrogène, la décomposition du sulfure d'hydrogène produit simultanément au soufre organique, qui est utilisé comme méthanogènes de puissance micro-élément. Afin d'améliorer la décomposition enzymatique de l'eau en hydrogène et de l'oxygène est ajouté à la purée du désintégrateur désintégrateur 38 par ce procédé de production de biogaz est 1,3-1,5 kg pour 1 kg de substrat de matériau organique sans cendres. La chambre 11 formée dans la fermentation du méthane du biogaz comprenant 95-98% de méthane, à partir de la partie supérieure pénètre dans la chambre 26 entre les poutres 5 et 6, qui est formé par un joint hydraulique étanche 27, le gaz agit comme isolant thermique, en même temps que le gaz dans les chambres 2, 3, 4 et 6 sous le plafond, ce qui réduit le flux de chaleur dans l'échangeur de chaleur 34 sur les dissipateurs de chaleur. Substrat avec une biomasse en suspension de micro-organismes pénètre dans le filtre centrifuge 36, la biomasse est soumise à une désintégration dans un désintégrateur 38 pour libérer, lors de la destruction des membranes cellulaires, des enzymes impliquées dans la décomposition hydrolytique de l'eau pour produire de l'hydrogène utilisé pour la réduction du dioxyde de carbone en méthane. Séparé des micro-organismes dans un moût de méthane 36 pénètre dans la centrifugeuse 40 biotenk similaire dans la chambre de fermentation méthanique de construction 11, seul soufflage d'air est effectué par la culture de la biomasse de micro-organismes aérobies sur les éléments nutritifs de la purée de méthane. la biomasse aérobie est séparée dans un filtre centrifuge 37, la biomasse est renvoyée à l'entrée biotenk 40, et la biomasse excessive pénètre dans le désintégrateur 39 qui , conjointement avec la partie excédentaire subit une désintégration anaérobie, suivi d' un chauffage dans un échangeur de chaleur 41 à 90-95 ° C et une capacité de 42 ont été transportés complexe agricole et utilisé comme BVD en une quantité de 1% en poids de la charge, ce qui réduit la consommation d'aliments sur l'habituel 20-30% augmente la ponte, la production de lait, le gain de poids de 40% de la viande Étant donné que les coûts d'alimentation représentent environ 70% des dépenses totales , le développement BVD réduit le coût de la production d'œufs, le lait, la viande, les peaux d'animaux, etc.

Utilisation de digesteur permet d'apporter le degré de l'effondrement de la matière organique sans cendres à 90-95% contre 5-50% dans l'art antérieur. Dans le même temps, pouvoir calorifique du biogaz correspond à l'essence, et la traduction des moteurs à combustion interne de l'essence au biogaz réduit les coûts de carburant par des dizaines de fois, la consommation de lubrifiant est réduite de 15% de la durée de vie du moteur est augmenté de 50% et d'échappement des émissions réduites de 2 fois.

REVENDICATIONS

Digesteur comprenant un boîtier, communique par des conduits avec une fermentation caméra de méthane divisé par acide caméra régression de l'acide et à l'alcali de fermentation et la collecte de la purée, des chambres qui se chevauchent, et les tubes d'entrée du boîtier et l'enlèvement des supports, la fermentation caméra méthane est exécutée dans un puits divisé en sections des cloisons transversales, caractérisé en ce que les cloisons transversales sont alternativement chambre pleine et perforée munie transversale bande filtrante de filaments flexibles qui se déplacent sur le fond des à-lames montées avec possibilité de mouvement alternatif, un fil flexible fixé aux lattes sont faites verticale, et la chambre de fermentation méthanique communiqué biogaz avec des caméras acides, acides et alcalins régression fermentation et le moût avec une collection de moût de fermentation placé dans une cellule alcaline.

Version imprimable
Date de publication 02.03.2007gg
