invention
Fédération de Russie Patent RU2149531

digesteur

digesteur

Nom de l'inventeur: Andryukhin Timothy Y.
Le nom du titulaire du brevet: Andryukhin Timothy Y.
Adresse de correspondance: 125445, Moscou, Leningrad sh. 112 / 1-4, kv.930, Andryukhin TY
Date de début du brevet: 04.03.1999

Digesteur pour la digestion des déchets organiques est un réservoir à la paroi latérale conique ou en forme de pyramide de fond et un dôme et fixé à la paroi de séparation divisant le dôme du réservoir vers les tubes extérieur et intérieur. forme du réservoir dans le plan peut être circulaire, ovale, carrée, rectangulaire ou polygonale. La paroi de séparation formée par la forme du réservoir en plan et ne parvient pas au fond. le fond du réservoir est inférieure à la taille de la paroi de séparation. Digesteur a des connexions pour l'alimentation des déchets, l'élimination des boues digérées et du biogaz et des tuyaux de drainage de l'extérieur et l'intérieur des chambres du réservoir. Digesteur fournit la fermentation des déchets organiques avec un degré élevé de fiabilité sans interruptions processus de fermentation.

DESCRIPTION DE L'INVENTION

L'invention est destinée à une utilisation dans la municipalité et l' agriculture pour des périodes successives de digestion anaérobie de phase par action diluée dépôts organiques des eaux usées domestiques et industrielles des villes et villages, de fumier et de fumier de bétail et de volaille, déchets végétaux production agricole, une variété de déchets organiques dans les propriétés rurales et les zones suburbaines avec le développement de ces haute qualité désinfectés par des microorganismes pathogènes, les helminthes, leurs œufs et graines de mauvaises herbes de fumier et de biogaz carburants.

digesteur Connu pour par successive phase de digestion anaérobie diluée organique déchets / RF brevet 2073401 /, contenant un réservoir, fabriqués à partir de différents matériaux forme cylindrique, ovale ou polygonale en plan, fond conique et un dôme fixe sur elle et se prolonge vers le bas de la forme de la paroi concentrique du réservoir réservoir en plan et formant la chambre intérieure et extérieure de fermentation dans lequel le fond de l'élément de séparation tronconique est formé, sa base reliée à une grande paroi du corps de réservoir, et une plus petite taille qui est plus petite que la taille de la section transversale des parois concentriques, en regard du fond du réservoir. L'élément de séparation est pourvu d'un ensemble de buses de sortie du biogaz a la chambre interne et les déchets fermentescibles un moyen de mélange est un divergent sorties de buse introduite dans la chambre extérieure. Digesteur de biogaz a des connexions enlèvement des chambres extérieure et intérieure, l'enlèvement de la boue digérée et d'autres conduites.

L'inconvénient de ce digesteur sont l'intensité de main-d'œuvre importante et la complexité de sa fabrication et overgrowing tuyaux d'évacuation lorsqu'ils sont utilisés élément séparateur sédiment qui complique le fonctionnement et la fiabilité du digesteur réduit l'efficacité.

Connu pour digesteur cohérente et par phase digestion anaérobie des déchets organiques compactage / pat. RF 2108702 / réservoir contenant fabriqué à partir de diverses rondes de matériaux, de forme ovale, carrée, rectangulaire ou de forme polygonale en plan, avec une paroi latérale et une forme conique ou en bas pyramidal et un dôme monté sur il n'a pas atteint le bas de la paroi concentrique de séparation avec une cloche en bas de séparer le réservoir à la chambre extérieure et intérieure, les tuyaux d'entrée dilué déchets organiques dans la chambre extérieure et la décharge de la chambre intérieure de la boue fermentée, et ou les liaisons de rétraction du biogaz à partir des chambres extérieure et intérieure, tandis que dans la paroi latérale sur le pourtour de la cuve au-dessous des parois de l'entonnoir a une forme convexe à le réservoir intermédiaire comme un réflecteur dans la partie interne des bagues creuses ou pleines ayant une section transversale de forme circulaire, ovale ou en losange avec le réflecteur intérieur plus petit que la taille du fond des douilles concentriques parois de séparation.

Les inconvénients de ce digesteur connu sont une grande complexité et de la complexité de sa fabrication, tandis que l'esprit constructif et sa mise en œuvre et le résultat atteint ce digesteur est le plus proche de l'invention.

L'objet de la présente invention est de fournir un digesteur pour une approche cohérente par phase digestion anaérobie des déchets organiques dilué différents, ce qui serait le moins compliqué et prend du temps pour produire, aurait un degré élevé de performance fiable et stable, sans nécessiter une longue période de temps de toute exploitation et les activités de réglage et de réparation, suspensions et pampilles processus de digestion anaérobie successives de phase par de divers compactage des déchets organiques.

Selon l'invention, l'ensemble des tâches est obtenue en divisant la paroi de séparation concentrique, en fonction de la forme du réservoir au plan formé comme un cône tronqué ou d'une pyramide avec dirigée vers le fond du fond du réservoir et la paroi intérieure du réservoir, en dessous des parois concentriques de séparation, et est réalisé sous la forme d'un tronc de cône ou d'une pyramide mais avec la base dirigée vers le haut et du haut vers le bas, est inférieure à la taille des parois de séparation concentriques base. Atteint la tâche et le fait que fabriquer différents volumes et de formes différentes en termes de la cuve est faite de divers matériaux, y compris la tôle, polymères, plastiques, verre, moellons, briques, béton, béton et autres, et en divisant chicane concentrique de préférence en une variété de renforcée matériaux en feuille vodogazonepronitsaemyh.

digesteur digesteur digesteur

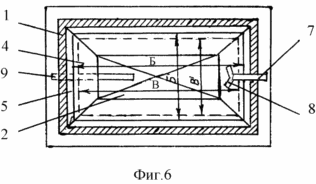

Fig. La figure 1 représente une vue en coupe du lessiveur, des parois latérales, un fond de réservoir et un dôme qui est constituée d'une pièce monolithique ou des pierres, des éléments préfabriqués en blocs ou en briques; Fig. 2 - dans la section du digesteur, la base de laquelle le réservoir est fabriqué avec des matériaux ci-dessus, et le reste du réservoir - à partir de matériaux en feuille, notamment en métal; Fig. 3 - un lessiveur en coupe, qui est entièrement réalisé en différents matériaux en feuilles; Fig. La figure 4 représente une coupe selon A-A de la Fig. 1 et la Fig. 2 et la Fig. 5 - coupe selon A-A de la figure 3; Fig. 6 - coupe selon A-A de la figure. 1 lorsque le digesteur en termes d'un rectangle; Fig. 7 - coupe selon A-A de la figure. 1 lorsque le digesteur en termes d'une forme d'un polygone, et la Fig. 8 - vue en coupe de la figure. 1 lorsque le digesteur en termes d'une forme d'un ovale. Fig. 1, 2, 3, 4, 5, 6, 7 et 8 par des flèches B et B 'représentent des dimensions inférieures des cloisons concentriques à sa différente fabrication en forme en plan, les flèches B et B' - correspondant aux dimensions inférieures digesteurs similaires. voir sur la figure. 6 et la Fig. 7 AA correspond à la Fig. 1, une vue suivant G-G de la figure. 8 correspond à la figure. 2.

Digesteur est un réservoir étanche ronde, ovale, carré, forme de plan rectangulaire ou polygonale avec la paroi latérale 1, incliné ou fond sphérique 2 et le dôme 3 fixé au dôme 3 n'atteint pas au fond 2 de la paroi de séparation concentrique 4 sous la forme d'un cône tronqué réservoir ou de la pyramide forme en plan avec une base, dirigée vers le bas de la paroi 2 et du côté du récipient 1, au-dessous de la base des parois de séparation concentriques 4 et réalisé sous la forme d'un tronc de cône ou de pyramide, mais avec la base vers le haut et du haut vers le bas 2. dans ce dimensions B-B 'du fond 2 de formes différentes en termes de digesteurs plus petites que la B-B' séparation de base chicanes concentriques 4 forme correspondant en termes de digesteurs qui excluent la livraison de biogaz dans la chambre extérieure 5, formée à la chambre intérieure inférieure 6, alors que formés en phase de série par phase de compactage provisoirement la fermentation des déchets organiques dans la chambre extérieure 5 vient d'acides gras libres dans la chambre intérieure 6 via l'espace annulaire entre la paroi latérale du réservoir 1 et la partition kontsetricheskoy de base de séparation 4. la chambre extérieure 5 est conduit d'alimentation 7 compactage des déchets organiques, la partie de sortie qu'il présente à l'extrémité du raccord en t 8, ce qui assure un mélange efficace masse fermentée 5 dans la chambre extérieure avec introduite dans liquefactioned sous pression les déchets organiques frais. Pour vider le digesteur et pour éliminer les boues digérées de la chambre intérieure 6 dans ses 9. 5 et 6 chambres internes montés sur le tube externe disposé tuyaux d'évacuation de biogaz 10 et 11. D'autres tuyaux / pour chauffer la masse fermentée, contrôle de niveau, de débordement et d'autres. / On non représenté, et leur placement est possible par des méthodes différentes.

Travailler digesteur, en fonction de l'humidité type, la qualité et des matières premières, la nécessité d'une décontamination efficace fermentescible des déchets organiques par des microorganismes pathogènes, des helminthes et de leurs oeufs et des graines de mauvaises herbes peut être effectuée dans une large gamme de différentes doses de chargement cyclique ou continu à des températures différentes fermentation qui est affecté règlements technologiques l'utilisation spécifique du digesteur.

La digestion anaérobie des déchets agricoles de razhizhennyh organique ou les services publics dans le digesteur proposé est effectué comme suit.

Frais liquéfié et écrasé l'humidité des déchets organiques 93 ± 5% à travers le conduit 7 sous pression est introduit dans la chambre extérieure 5 et 8 dans des directions différentes des jets de départ mélangés avec le contenu de la chambre 5. contextuelle permettre ainsi trudnosbrazhivaemye facile contenant de la cellulose, la lignine, les graisses, les protéines et les autres les substances sont mélangées avec la chambre de fermentation et la masse 5 contenue dans elle brise la symbiose fendage / hydrolysant / micro-organismes, pour fournir la première phase de digestion anaérobie pour la destruction des composés difficiles à former un simple dans la seconde phase de fermentation à un pH inférieur à 7,2 gras plus denses et les acides aminés qui sont reçus à partir de la chambre 5 vers le bas dans la chambre 6 où, à une valeur de pH supérieure est réalisée par phase, phase finale séquentielle de la digestion anaérobie des déchets organiques de compactage pour former un biogaz combustible riche en méthane. Rétractation biogaz moins caloriques de la chambre extérieure 5 et un riche en méthane du biogaz à partir de la chambre intérieure 6 est faite à travers les buses 11 et 10. biogaz de sortie vers le haut à partir du bas 2-3 dôme assure un mélange efficace de la masse dans la chambre de fermentation 6 crée au niveau du dôme top 3 en continu "point d'ébullition" surface de liquide, empêchant ainsi la formation de «peau», tout en favorisant dosbrazhivaniyu faible poids des particules et de l'absorption du sulfure d'hydrogène à partir du biogaz est utilisé dans la masse de fermentation de la formation de micro-organismes symbiotiques engagés dans la digestion de digestion anaérobie.

REVENDICATIONS

1. digesteur pour des périodes successives digestion anaérobie en phase par des compactage des déchets organiques, comprenant un réservoir, en rond, ovale, carrée, rectangulaire ou de forme polygonale en termes de la paroi latérale, conique ou en bas en forme de pyramide et un dôme fixé au dôme n'a pas atteint le fond de la concentrique à paroi de séparation, ayant une forme en plan de la cuve et divisant la cuve vers la chambre externe et interne, les conduites d'entrée dilués déchets organiques dans la chambre extérieure et d'évacuation des boues digérées hors de la chambre intérieure, mais tubes en outre l'enlèvement du biogaz à partir des chambres extérieure et intérieure, caractérisé en ce que la cloison de séparation concentrique formé par sous forme de réservoir en fonction d'un tronc de cône ou d'une pyramide avec une base, dirigée vers le fond du réservoir et la paroi intérieure du réservoir en dessous du fond du déflecteur concentrique de séparation est réalisée sous la forme d'un tronc de cône ou d'une pyramide avec une base dirigée vers le haut et du haut vers le bas, est plus petite que la taille de base séparation concentrique la cloison.

2. Digesteur selon la revendication 1, caractérisé en ce que son récipient, en rond, ovale, carrée, rectangulaire ou polygonale dans le plan, est en tôle, polymères, plastiques, fibre de verre, moellons, briques, béton et béton armé, et cloison de séparation concentrique est faite principalement de matériaux en feuille vodogazonepronitsaemyh.

Version imprimable
Date de publication 02.03.2007gg
