invention
Fédération de Russie Patent RU2202161

Installation de biogaz pour la digestion anaérobie des déchets organiques

Installation de biogaz pour la digestion anaérobie des déchets organiques

Nom de l'inventeur: Lyabakh Nicholas; Chefranov Sergey G .; Thagapsov Nurbiy Karpushevich
Le nom du titulaire du brevet: Nikolai Lyabakh; Chefranov Sergey G .; Thagapsov Nurbiy Karpushevich
Adresse de correspondance: 385000, Maïkop, st. May Day, 191, MGTI, NIS, k. 205, N.N.Lyabah
Date de début du brevet: 20.03.2000

L'installation comprend un réacteur divisé en sections interconnectées ayant une forme de cloche collecteurs de gaz avec des lames de chargement et de déchargement des sites. Chaque section contient des lunettes, qui sont montés pour un mouvement vertical par rapport à l'autre par un entraînement des collecteurs de gaz en forme de cloche ayant une partie supérieure et vannes réglables mesh. Lunettes dans la partie inférieure présentent des trous de soupape, qui est installé entre les lames de chicane disposées en quinconce par rapport aux lames complémentaires montés sur les parois des collecteurs de gaz en forme de cloche, lorsque la lame inférieure est plus long que la tige. l'unité de chargement est réalisé sous la forme d'un récipient avec le conduit d'entrée pour l'alimentation d'une charge, d'un plateau pour enlever les fractions solides et la lumière de sortie insolubles à un buses de niveau inférieur pour dégager l'excès de liquide, des fractions solides et insolubles de la charge lourde pour le recyclage à travers les trous dans le verre. L'expansion des capacités technologiques et augmente l'efficacité du traitement des déchets organiques.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à une digestion anaérobie par des techniques d'enfouissement.

L'invention est connue (voir. A. A. de l'URSS 1.390.197, cl. Le C 02 F 11/04, 3/28, 1986), où le réservoir digesteur à gaz pour la production de biogaz à partir du fumier comprend un réservoir cylindrique est placé dans un récipient circulaire rempli l'eau, la cloche de gaz, apte à se déplacer verticalement sous l'action des biogaz générés.

et est connu biogaz de digestion anaérobie des déchets organiques (voir. brevet russe, 2074600, cl. A 01 C 3/02, 1997), qui contient le réacteur, divisé en sections interconnectées ayant des collecteurs de gaz en forme de cloche avec des lames, unités de chargement et déchargement.

Les inconvénients de l'art antérieur sont les suivants:

1) un grand nombre de pièces et de pièces, ce qui réduit la fiabilité des travaux d'installation en mouvement;

2) le travail saisonnier.

Ces déficiences conduisent à l'inefficacité du traitement des déchets.

La solution technique du problème est l'expansion des capacités technologiques et d'améliorer l'efficacité du traitement des déchets organiques.

L'objet est atteint en ce que la digestion anaérobie de biogaz des déchets organiques, comprenant un réacteur divisé en plusieurs sections reliées entre elles comportant une collection en forme de cloche de gaz en provenance des pales, la section des noeuds de chargement et de déchargement muni de coupelles dans lesquelles sont montées pour effectuer un mouvement vertical par rapport à l'autre par collections de gaz dur externe en forme de cloche, équipée en haut avec des soupapes réglables et mesh, et les tasses les parties inférieures des ouvertures de vannes entre lesquelles est pales de déviation installés positionnés en quinconce par rapport à d'autres lames montées sur les parois des collecteurs de gaz en forme de cloche, la lame inférieure de laquelle plus longue que la partie supérieure, et l'unité de chargement est réalisé sous la forme d'un récipient ayant une entrée pour l'alimentation d'une charge d'alimentation, le bac pour l'élimination des insolubles particulaires, les fractions légères et des buses de sortie au niveau bas pour réinitialiser le liquide en excès, dur, des fractions solides insolubles et se nourrissent traitement à travers le trou dans le verre.

La nouveauté de la proposition revendiquée découle du fait qu'en raison des caractéristiques de conception de l'installation, il est possible de contrôler l'humidité en drainant l'eau alternatifs collections de gaz cloche excès fournit un mélange efficace de la masse, ce qui entraîne un mouvement vers le haut crée un vide qui favorise le gaz de sortie de la masse, et au déplacement vers le bas augmente la pression, ce qui repousse le gaz dans le tuyau, et en présence de parois de verre utilisées pour former la direction du mouvement de la grille assure la destruction de la croûte formée sur la surface des déchets.

décision revendiquée ne devrait pas être explicitement dans l'art antérieur, ce qui permet de conclure que la décision du critère de «activité inventive».

Installation de biogaz pour la digestion anaérobie des déchets organiques

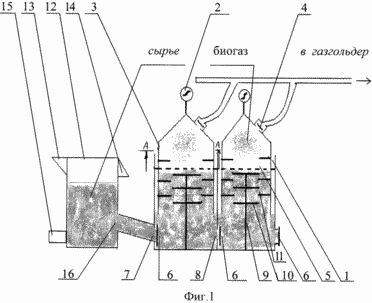

La figure 1 représente une vue générale de l'installation; Figure 2 - une coupe selon A-A.

Installation de biogaz de digestion anaérobie des déchets organiques comprend un réacteur divisé en plusieurs sections reliées entre elles, constitué d'un godet 1, qui sont montés pour un mouvement vertical par rapport à l'autre au moyen d'une commande externe de deux collecteurs de gaz en forme de cloche 3, au sommet ont des valves réglables 4 et une grille 5. les verres 1 en bas avec des vannes 6 comportent des ouvertures 7 et 8, qui est installé entre la paroi de séparation 9 avec les lames 10, décalées par rapport aux autres lames 11 montées sur les parois des collecteurs de gaz en forme de cloche, lorsque la lame inférieure est plus long que la tige. Unité de chargement est conçu comme une cuve 12 à l'entrée 13 pour alimenter une goulotte de matière première 14 pour éliminer les matières insolubles, des poumons et des fractions solides dans la capacité de la couche inférieure 12 sont des tuyaux de sortie 15 et 16 pour dégager l'excès de liquide des fractions insolubles lourds et solides, et approvisionnement en matières premières pour la transformation. Buse 16 communique avec le trou 7 dans le bécher pour un repas.

Biogaz la digestion anaérobie des déchets organiques est la suivante.

L'unité de chargement dans le réservoir 12 à travers le tuyau 13 sert matières premières - déchets organiques, qui a confirmé. Puis sont apparues, des fractions solides insolubles sont éliminés par une goulotte 14 et est éliminé par le conduit 15 et lourd de l'excès de liquide, solide et fraction insoluble. matières premières purifiées avec l'humidité nécessaire à travers le tuyau 16 pénètre dans la coupelle 1 à travers l'ouverture 7, la vanne 6 est ouverte et la matière première entre dans la tasse 1 de la première section. Un entraînement deux externes collecteurs de gaz en forme de cloche 3 est réalisée mouvement alternatif. Matières premières mélangées en utilisant des lames 10, qui sont déplacés par le mouvement de la cloche du collecteur de gaz 3 et les lames 11. Lors de la conduite de collecte de gaz cloche 3 jusqu'à la vanne 4 est fermée, ce qui entraîne un vide, de sorte que les vannes respectives 6, 7 ouvrir et fermer le trou d'ouverture 8. Raw est tirée de la buse 16 dans une cloche en verre 1. Lors de la conduite collecteur de gaz 3 5 de la grille est divisée croûte formée sur la surface des déchets traités.

Lors de la conduite de collecte de gaz de cloche 3 bas valve 4 est ouvert et libère le gaz, et puis quand il atteint une position prédéterminée de la forme de cloche collecteur de gaz 3, la valve 4 est fermé et la pression générée ferme l'ouverture 7 et l'ouverture d'un trou de 8 à travers lequel la matière première est fournie dans un verre 1, la section suivante, où le procédé brut de traitement de matériau est similaire à la section précédente.

REVENDICATIONS

Installation de biogaz de digestion anaérobie des déchets organiques, comprenant un réacteur divisé en plusieurs sections reliées entre elles comportant une collecteurs de gaz en forme de cloche avec des lames d'unités et le déchargement du chargement, caractérisé en ce que les sections sont munies de coupelles dans lesquelles sont montées pour effectuer un mouvement vertical par rapport à l'autre par l'intermédiaire d'un lecteur externe collections de gaz en forme de cloche, équipée en haut avec des soupapes réglables et mesh, et les tasses les parties inférieures des ouvertures de vannes entre lesquelles est pales de déviation installés disposés en quinconce par rapport aux lames supplémentaires montés sur les murs des collections en forme de cloche de gaz, la lame inférieure est plus longue que la partie supérieure tandis que l'unité de chargement est réalisé sous la forme d'un récipient ayant une entrée pour l'alimentation d'une charge, d'un plateau pour enlever solide insoluble dans les fractions légères et des buses de sortie au niveau bas pour réinitialiser le liquide en excès, les fractions insolubles lourds solides et des aliments pour le recyclage à travers le trou dans le verre.
