Fédération de Russie Patent RU2246067

détenteurs de gaz humide de capacité variable

détenteurs de gaz humide de capacité variable

Nom de l'inventeur: Andryukhin Timothy Y.
Le nom du titulaire du brevet: Andryukhin Timothy Y.
Adresse de correspondance :. 125445, Moscou, Leningrad sh, 112 / 1-4, kv.930, TY Andryukhin
Date de début du brevet: 04.09.2003

L'invention est principalement destiné à être utilisé pour le stockage temporaire du biogaz carburant produit dans les digesteurs lors de la fermentation anaérobie des différents déchets organiques fermentescibles dans les petites installations de biogaz et les résidents ruraux biogumusnogazovyh et villégiateurs. Wet condensateur variable gazomètre comprend un réservoir à double paroi annulaire coaxial de liquide. Au-dessus de la paroi interne du couvercle réservoir de dôme est fait avec un tuyau d'alimentation en gaz insérée en elle. L'espace entre les parois d'un réservoir de fluide positionné verticalement déplaçable vers le haut et vers le bas sous la pression de la cloche de gaz stocké, avec ses rouleaux de centrage. Au bas de la paroi latérale réalisée l'ouverture de la cloche communiquant avec l'atmosphère Podkolokolny prostanstvo cloche de levage maximale autorisée. L'utilisation de l'invention permet de simplifier le gazomètre de conception, de réduire la consommation de matière pour sa fabrication et pour éviter une pression excessive dans la cloche au-dessus du débit maximal de liquide à partir du réservoir.

DESCRIPTION DE L'INVENTION

L'invention concerne le stockage de gaz combustible produit dans les digesteurs lors de la fermentation anaérobie des différents déchets organiques fermentescibles dans les petites installations de biogaz et individuelle biogumusnyh ou groupe de ménages dans les zones rurales et suburbaines.

gazomètre humide Connu condensateur variable comprenant un réservoir pour liquide placé à l'intérieur du tuyau d'alimentation en gaz et une centrale crémaillères fixe sur lequel le haut et vers le bas déplace la cloche creuse, équipée coaxiale ouverte sur les deux côtés du tuyau avec le placé à l'intérieur des patins de guidage, d'interagir avec l'ensemble central une barre de guidage du réservoir, tandis que le bord inférieur du tube coaxial est installé au-dessus du bord inférieur de la cloche, qui fournit l'utilisation d'une cuve d'immersion conduites coaxiales liquides comme la soupape de décharge de gaz de la cloche dans l'atmosphère au-delà de la cloche de pression maximale admissible élevèrent / Voir. demande au Royaume-Uni / GDans / №2104646 tml. F 17 B 1/10, publiée le 9 Mars 1983, №4906 /.

Un inconvénient de ce qui précède connu humide №2104646 gazomètre est d'utiliser de grandes quantités de liquide pour remplir son réservoir remplissant la fonction de piège à eau, tandis que l'eau nécessaire dans l'application de chaleur en hiver et son réservoir d'isolation thermique.

Connu et autre réservoir de gaz humide de capacité variable, y compris un coaxial à double paroi annulaire avec le fond intermédiaire de réservoir annulaire pour une petite quantité de liquide non-gel, dans lequel le levage réduit la cloche de gaz sous pression introduit avec centrage ses rouleaux de position dans sa partie supérieure, en coopérant avec les profilés en U entretoises indiqués ci-dessus et sur la liaison de U-sections des zones sur la paroi extérieure du réservoir à double paroi, tandis que la paroi intérieure possède un réservoir dôme couvercle à double paroi à travers laquelle un tube d'alimentation en gaz introduit cloche de prostanstvo / Voir. demande allemande №2916699 tml. F 17 B 1/20, publiée 11/06/1980. №45 /.

Un inconvénient de ce réservoir de gaz humide connu est FRG №2916699 sa Consommation matérielle considérable du canal de fabrication en utilisant les messages de guidage externes et des ceintures de cerclage avec leur utilisation seulement pour maintenir la cloche verticalement, alors que pour éviter de dépasser la pression du gaz dans la cloche et le fluide d'écoulement du réservoir dans ses agencements de levage maximales sont nécessaires produire en outre un dispositif de sécurité spécial.

Cependant, dans son essence technique et le résultat du support de gaz humide réalisé à la demande de l'Allemagne №2916699 plus proche de l'invention.

Le but de la présente invention est d'éliminer les inconvénients ci-dessus du support de gaz humide par DE-№2916699 et la création d'un tel réservoir de gaz humide de capacité variable, dans lequel, si le plus petit hiver de la demande non gelé piège à eau liquide simplifierait sa conception tout en réduisant considérablement la quantité de matériau pour la fabrication du support de gaz fixé garantie pour éviter la pression du gaz en excès dans la cloche au-dessus du jeu aux cloches de montée maximales admissibles et l'expulsion de fluide du réservoir.

Ce but est atteint par l'invention en ce que le fond de la cloche de la paroi latérale pourvue de trous, en informant l'espace Podkolokolny avec l'atmosphère lorsque la valeur maximale admissible de levage cloche et le centrage dans les rouleaux de cloche réservoir monté au-dessous de sa base et la partie supérieure, sur la paroi extérieure du bac est en interaction avec le guide de cloche rouleaux de maintien d'une cloche quand il est levé et abaissé verticalement, tandis que les cloches sont attachés aux charges de base, le poids qui détermine la valeur de la pression du gaz et la montée de la cloche.

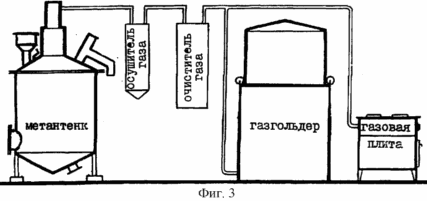

Sur les dessins, montre schématiquement une disposition du réservoir de gaz par voie humide selon l'invention de capacité variable, où la figure 1 est une vue en perspective d'un réservoir de gaz en coupe remplie d'un réservoir de liquide, la figure 2 - vue selon A-A de la figure 1, Figure 3 - représente un exemple de l'utilisation du réservoir de gaz humide inventive de capacité variable dans l'équipement biogumusnogazovoy petite installation en liaison avec le digesteur et cuisinière à gaz.

détenteurs de gaz humide de capacité variable
détenteurs de gaz humide de capacité variable

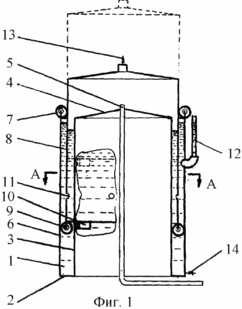

Représenté sur les figures 1 et 2 se compose de gazomètre section coaxiale à double paroi réservoir 1 avec un fond 2, la paroi intérieure annulaire 3 qui est formé conique de haut dôme 4 en passant par la conduite de gaz 5. La paroi externe 6 de la cuve 1 a fait des rouleaux de guidage 7 et, dans l'espace intermédiaire de la cuve 1 remplie de liquide est placé verticalement mobile vers le haut et vers le bas la cloche 8, dont le fond de cloche de centrage 8 installé dans le récipient 1 charge les rouleaux 9 et 10. le fond de la cloche 8 comporte des ouvertures 11, informant l'espace Podkolokolny avec l'atmosphère lors d'une montée maximale cloche et la paroi extérieure de la cuve 1 est monté un tube de visualisation 12 VERRE contrôle du niveau de liquide dans le réservoir 1. au-dessus de la cloche 8 est vidé de la vanne 13 de la cloche de biogaz 8 et la cuve 1 est inférieure à la vanne 14 du réservoir 1 de vidange du liquide.

La valeur de réglage du fonctionnement du biogaz sous gazomètre de pression cloche 8, par rapport à certaines conditions de travail et sa capacité est en cours de fabrication en conformité avec SNIP entre 1,5 et 2,5 kPa / 150-250 mm d'eau. Art. / Compte tenu de la masse de la cloche 8 et adhérents cargaison 10. Le fonctionnement du réservoir de gaz doit être effectuée selon une «règles de sécurité dans le secteur du gaz" Gosgortechnadzor.

En utilisant le réservoir de gaz humide inventif de capacité variable de travailler de la manière suivante.

Montré dans la figure ensemble réservoir 1 de gaz doit être installé dans un endroit résistant au feu soufflé protéger gazomètre de précipitations couvert avec des clôtures autour du réservoir d'essence au moins un mètre de la porte est fermée.

Correctement installé le réservoir d'essence avant d'être ajouté à la canalisation du digesteur à une cuisinière à gaz, comme le montre la Figure 8, ou à d'autres utilisateurs de biogaz est rempli avec de l'eau / en service que pendant les périodes chaudes de l'année / type ou "Antigel" antigel / année ou seulement pendant l'hiver exploitation / remplissage du réservoir 1 avec vanne 13 ouverte et la vanne 14 est pas fermé jusqu'à ce qu'il soit complètement rempli de 10-20 cm, qui fournira la mise en place de la pression du biogaz dans la cloche 8 de 100 à 250 mm d'eau. Poste sans liquide de trop-plein en contrôlant le niveau de liquide dans le réservoir 1 à travers le tube d'observation 12. Lorsque le liquide dans le compartiment de réservoir 1 valve 13 est fermée et le réservoir de gaz 5 sa conduite de gaz reliée à la conduite de gaz de la cuisinière à gaz de digestion selon un exemple de réalisation d'un appareil de biogumusnogazovoy basse représentée sur la figure. 3.

L'invention proposée est un réservoir de gaz humide de capacité variable, conçu pour une utilisation dans l'équipement des petites installations de biogaz et biogumusnogazovyh pour les régions rurales les résidents et les résidents d'été avec une capacité de 1 à 2 à 10-15 mètres cubes de biogaz par jour, il est recommandé de produire le volume de sa cloche 8 à 1, 3, 5, 8, 12 et 15 mètres cubes de récipient.

REVENDICATIONS

1. Mouillez réservoir de gaz de capacité variable, comprenant un réservoir de fluide annulaire coaxial à double paroi, la paroi interne du couvercle du dôme est réalisée avec l'entrée en elle le tuyau d'alimentation en gaz et dans l'espace entre les parois d'un réservoir de fluide positionné verticalement mobile de haut en bas sous la pression du gaz stocké avec centrage cloche ses rouleaux, caractérisé en ce que la partie inférieure de la paroi latérale réalisée l'ouverture de la cloche communiquant avec l'atmosphère Podkolokolny espace lorsque la cloche de levage maximale autorisée.

2. gazomètre condensateur variable humide selon la revendication 1, caractérisé en ce que la cloche de centrage dans les rouleaux de fond de réservoir monté au niveau de sa base et la partie supérieure, sur la paroi extérieure du réservoir, muni d'une cloche coopérant rouleaux de guidage de maintien de la cloche lorsqu'il est soulevé et abaissé verticalement.

3. Mouiller gazomètre condensateur variable selon la revendication 1, caractérisé en ce que les cloches sont fixés à la base de chargement, dont le poids détermine la grandeur de la pression de gaz et la montée de la cloche.

Version imprimable
Date de publication 28.03.2007gg
