invention
Fédération de Russie Patent RU2196410

A DECHETS ORGANIQUES monophasé séquentielle FERMENTATION ANAÉROBIE liquéfaction ET DISPOSITIF POUR SA MISE EN ŒUVRE

A DECHETS ORGANIQUES monophasé séquentielle FERMENTATION ANAÉROBIE liquéfaction ET DISPOSITIF POUR SA MISE EN ŒUVRE

Nom de l'inventeur: Andryukhin Timothy Y.
Le nom du titulaire du brevet: Andryukhin Timothy Y.
Adresse de correspondance: 125445, Moscou, Leningrad sh, 112 / 1-4, kv.930, T.Ya.Andryuhinu.
Date de début du brevet: 04.01.2001

Le procédé comprend l'alimentation dans la chambre de digestion externe des déchets organiques dilués et leur digestion anaérobie séquentielle suivante dans les chambres extérieure et intérieure de l'autoclave, le chauffage et le mélange de la masse de fermentation, de la fin du lessiveur chauffé à digérer les boues et le biogaz sélection des caméras internes et externes. Les déchets organiques frais liquéfié avant de les introduire dans la chambre extérieure dans le digesteur, on introduit la fermentation masse cellulaire externe ou interne du digesteur. Le mélange est chauffé dans un échangeur de chaleur avec la sortie de la boue digérée digesteur chauffé à la chaleur. Le dispositif comprend un réservoir étanche avec un attaché à son dôme et se prolongeant jusqu'à la fin de la paroi concentrique du réservoir, semblable en termes à la forme du réservoir et en le divisant en une extérieure et une chambre intérieure, tuyaux d'entrée dilués déchets organiques et décharge des boues digérées à chaud, des moyens de mélange et de chauffage déchets fermentescibles et des tuyaux d'évacuation du biogaz à partir de caméras internes et externes avec l'ajout de la dernière conduite d'interagir avec la pompe d'injection, de la tuyauterie à partir du mélange gaz-liquide qui est relié à rassredotochitelem écoulement au fond du digesteur. tuyau d'alimentation à la conduite organique fraîche réservoir de digesteur de compactage et d'évacuation des déchets du réservoir de digesteur chauffé boues digérées du tuyau de trop-plein sont reliées respectivement aux chambres intérieures et extérieures de l'échangeur de chaleur. La chambre intérieure est reliée aux tubes d'échangeur de chaleur avec des appareils externes et internes digesteur.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' assainissement et surtout destiné à être utilisé en agriculture pour le bétail et les volailles dans les zones rurales pour la préparation du fumier, des excréments, des matières fécales, et divers déchets végétaux impropres à la consommation des fruits et des racines de haute qualité désinfectés de microflore pathogène, helminthes leurs œufs et les graines de mauvaises herbes fumier différentes consistances et biogaz combustibles.

Procédé de traitement de déchets organiques et montre un dispositif pour la mise en œuvre du brevet de l'URSS 1.809.974, selon lequel dilué la masse de déchets d'origine après chauffage dans l'échangeur de chaleur évacué du digesteur chauffé la masse fermentée de boue est introduite dans le digesteur et en anaérobiose fermenté au biogaz séparation et séparation subséquente de la masse de boues digérées en phases par centrifugation, la séparation et la membrane d'ultrafiltration pour obtenir les produits individuels pour les engrais, les additifs alimentaires et aliments pour animaux belkovovitaminnyh avec la sortie sur la dilution initiale de déchets traités liquide organique.

Les inconvénients de ce procédé connu pour le traitement de déchets organiques et d'un appareil pour sa mise en oeuvre est que, lorsqu'il est dissous source de déchets organiques frais et purifiés à partir de microorganismes de solutés avec un liquide, i.e. presque l'eau potable, il est impossible de modifier le pH de la matière organique à elle brise la symbiose des microorganismes actifs - les participants de la digestion anaérobie dans le digesteur. Ne contribuent pas à elle pour réaliser brevet 1809974 appareil sans changements structurels.

Connu et et d'une manière cohérente la digestion anaérobie ostentatoire dilué déchets organiques au dispositif pour sa réalisation dans le brevet Fédération de Russie 2.159.530, selon lequel les déchets organiques liquéfié est introduit dans la chambre extérieure du digesteur coaxial à la suite de la digestion anaérobie séquentielle dans les chambres extérieures et intérieures digesteur chauffant et en agitant la masse de fermentation , la sortie de l'autoclave chauffé et le biogaz des boues digérées à partir de caméras internes et externes, le mélange biogaz à partir de celui-ci dans l'injecteur de poids déchargé, l'introduction du mélange gaz-liquide obtenu est dispersé de jets dans le fond de la chambre intérieure de l'autoclave. Il est également connu un appareil pour réaliser le procédé ci-dessus, comprenant fabriqués à partir de matériaux différents de l'autoclave scellé autour de la cuve, ovale, carrée, rectangulaire ou polygonale en plan, conique ou en bas de pyramide et un dôme fixé sur le dôme et se prolongeant vers le fond du réservoir, une forme conique concentrique ou paroi intérieure cylindrique, similaire en termes à la forme du réservoir et en le divisant en une extérieure et une chambre intérieure, entrée au réservoir de tuyaux dilués de déchets organiques et de vidange de la cuve chauffée boues digérées du tuyau de trop-plein, des moyens de mélange et de chauffage des déchets et drainage des biogaz tuyaux fermentescibles de l'intérieur et les caméras extérieures avec un composé de la dernière conduite d'un injecteur communiquant avec une pompe reliée à une canalisation d'alimentation du mélange gaz-liquide dans un courant d'rassredotochitel au-dessus du fond du réservoir.

Les inconvénients du procédé connu et le dispositif pour sa mise en oeuvre pour le brevet RF 2159530 est que les substances organiques lors du procédé de traitement acide de la fermentation dans le digesteur amincie non réglable, et le pH de la masse de fermentation dépend essentiellement uniquement sur la valeur du pH chargée dans le lessiveur liquéfié organique et les doses de sa charge, tandis que pour l'ajustement du pH dans l'unité de masse de fermentation pour affiner la structure de la méthode à mettre en oeuvre.

Cependant, dans son essence technique et résultat obtenu, connu de RF de brevet 2159580 un procédé et un dispositif pour sa mise en œuvre sont le plus proche de l'invention.

L'objet de la présente invention est de fournir un tel procédé et un dispositif pour sa mise en oeuvre qui aurait éliminé les inconvénients du procédé ci-dessus et le dispositif selon l'RF brevet 2159580 et a fourni une opportunité pour ajuster le pH de la fermentation afin de déterminer le mode optimal de la fermentation de diverses matières premières pour diverses valeurs de pH.

Selon l'invention, le problème de la réalisation du procédé est réalisée en ce que les déchets organiques liquéfié frais avant qu'ils ne soient introduits dans le digesteur de la chambre extérieure administrée fermentation dans la partie extérieure ou dans la masse chambre de digestion intérieure, et un de leurs mélanges est chauffé dans un échangeur de chaleur avec la chaleur évacuée de l'autoclave est chauffé boue digérée, en entrant dans la fermentation de déchets organiques frais de masse liquéfié à partir du digesteur de la caméra externe ou interne est réalisée en une quantité fournissant une élévation définie ou en abaissant le pH du mélange résultant dilué avec des déchets organiques frais à partir des cellules de la fermentation du digesteur de masse. L'objectif énoncé est atteint dans la mise en oeuvre du procédé selon l'invention par le fait que le mélange d'entrée des déchets organiques frais de compactage des chambres avec une masse de fermentation de digestion dans la chambre extérieure du digesteur est effectuée en continu ou de manière intermittente dans des portions à des intervalles déterminés.

Ceci est réalisé selon l'invention la tâche définie et la nouvelle conception du dispositif de mise en œuvre de la nouvelle méthode ci-dessus Serial digestion anaérobie ostentatoire diluée déchets organiques de sorte que le tuyau d'alimentation du digesteur de réservoir de déchets organiques dilué frais et l'enlèvement de la conduite du digesteur de réservoir chauffé boues digérées du tuyau de trop-plein sont connectés respectivement à l'intérieur des chambres extérieures de l'échangeur de chaleur, tandis que l'intérieur de la chambre d'échangeur de chaleur est relié par des canalisations à digesteur interne et externe. La tâche est atteint, et la performance de l'appareil, que l'adhésion de la chambre intérieure de l'échangeur de chaleur à la canalisation des chambres de réservoir de digesteur internes et externes est assurée par un haut-T et dans la chambre intérieure de l'éjecteur de l'échangeur de chaleur.

La mise en œuvre de la méthode proposée dans le dispositif pour sa mise en œuvre permet un ajustement de l'acidité que le mélange initial des déchets organiques dilué frais, et l'acidité de la masse de fermentation, assurant ainsi l'intensification de la fermentation à une ventilation complète de la matière organique pour produire un plus grand nombre de meilleurs biogaz de qualité et fiabilité garantie désinfection fermentescible déchets provenant de la microflore pathogène, helminthes, leurs œufs et les graines de mauvaises herbes.

La chaleur douce diluée chaleur résiduelle organique déchargé du digesteur chauffé boues digérées à 10-15% réduit les coûts d'énergie et améliore les performances de fermentation du digesteur à tout mode de fermentation.

A DECHETS ORGANIQUES monophasé séquentielle FERMENTATION ANAÉROBIE liquéfaction ET DISPOSITIF POUR SA MISE EN ŒUVRE

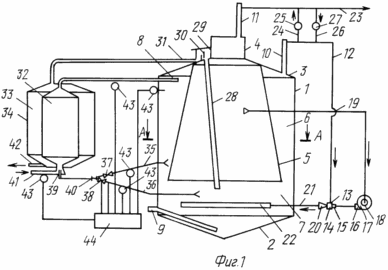

Dans les dessins montre schématiquement le dispositif coaxial de réservoir de digesteur montré à la figure 1, où sa vue d'ensemble en coupe fixé à celle-ci avec une section d'échangeur de chaleur, conduits, canalisations avec soupapes de décharge de pression, un débit de la pompe d'éjection et rassredotochitelem, et la figure 2 montre une vue selon a-a de la figure 1 lors de la réalisation d'une forme circulaire en fonction du digesteur.

Coaxial digesteur /fig.1 et 2 / est un scellé / sous la forme de - cylindrique / 1 cuve avec fond conique couvercle 2 et 3 dôme avec le plénum 4 ci-dessous dans laquelle il a été rejoint par ne pas atteindre le fond 2 du réservoir 1 sous la forme d'concentrique tronquée cloison conique 5, identiques en termes de sa forme à la forme de la cuve 1 et en termes de sa base tournée vers le fond 2. la cloison concentrique 5 divise le récipient 1 sur la chambre 7 dans laquelle sont situés le compactage des buses d'alimentation des déchets 8 à la fin de la pièce en t externe 6 et intérieure et vider le digesteur du réservoir 9. du tee multidirectionnel à l'extrémité du tube 8 est fourni en masse de fermentation agitation dans la chambre 6 pression de jet externe fourni tuyau d'évacuation discriminée 8. au cours de l'extérieur 6 et intérieurs 7 caméras ont fait des tuyaux 10 et 11 décharge de leurs biogaz tandis que le tuyau 10 pipeline connecté 12 à la buse d'aspiration 13 de l'injecteur 14, la buse d'évacuation 15, qui est conduit relié orifice d'évacuation 16 de la pompe 17 et le tube d'aspiration 18 pompe 17 est raccordée à un conduit d'aspiration 19 de la cuve du digesteur, tandis que la chambre de mélange d'entrée 20 de l'injecteur 14 est relié au tube de pression 21 mélange liquide du digesteur et inséré dans l'ensemble de son flux tête 2 rassredotochitelem 22.

Fournir vaste de consigne de pression de biogaz en excès et l'ampleur de son vide dans la chambre 6 canalisation d'aspiration externe 12 de l'injecteur 14, de deux conduites distinctes parallèles 24 et 26 est reliée à la conduite de gaz 23, une 24 duquel est intégré un réducteur de pression 25 de décharge de pression de biogaz en excès de l'extérieur chambre 6 digesteur de biogaz une canalisation d'évacuation 23 de l'intérieur de la chambre 7 et une deuxième canalisation parallèle 26 construit une pression supplémentaire réduisant la vanne 27 de la canalisation d'alimentation en biogaz 23 dans la chambre extérieure 6 lors de la formation de l'autoclave sous vide là.

Dans la partie centrale de la chambre intérieure 7 est tuyau de débordement 28, qui communique avec la chambre de déchargement 29 muni d'un niveau réglementaire de levage dans le réservoir de fermentation 1 par l'intermédiaire de la porte 30 et le poids 31 est conduite boues digérées par le tuyau de trop-plein 28.

Le tube 8 pour amener dans le réservoir 1 avec le conduit dilués organique et la sortie 31 de la boue chauffée fermenté à partir du tuyau de trop-plein 28 sont reliés par des conduites respectivement aux intérieurs 32 et extérieurs 33 chambres de l'échangeur de chaleur 34, tandis que la chambre intérieure 32 de l'échangeur de chaleur 34 est relié aux conduits 35 et 36 avec la partie extérieure 6 et intérieure 7 chambres réservoir 1. Fixation de la chambre intérieure 32 de l'échangeur de chaleur 34 à la grue de régulation équipé 37 et des conduits 38 et 36, 35 du digesteur réservoir 1 extérieur 6 et intérieurs 7 est réalisée par des caméras construit en elle l'éjecteur 39 relié au tertre 40 et à l'entrée de produits frais les déchets organiques dilués dans la chambre intérieure 32 de l'échangeur de chaleur 34, le conduit d'éjection 39 est pourvu d'un drain 41. Pour la chambre extérieure 32 de l'échangeur de chaleur 34 de la boue digérée refroidie dans celle-ci la chambre extérieure 33 est munie d'une buse 42.

Pour le contrôle périodique ou continu du pH dans les tuyères 8, 35, 36 et 41, et un digesteur 1 monté sur des capteurs 43 déterminer le pH d'interagir avec un logiciel de commande à distance 44, commande les vannes 37 et 38. Pour la sélection pour la mesure du pH dans des échantillons laboratoire et de pH portable mètres près des capteurs 43 ou au lieu d'entre eux peuvent être installés vannes manuelles, échantillonneurs.

Autres lignes / digesteur pour le chauffage, et le tuyau de trop-plein de raznovysotnyh individuelle, etc. /, ainsi que l'isolation thermique et dispositif de protection contre la foudre et les installations de l'échangeur de digesteur dispositifs BL -. Non représenté sur les figures, puisque leur réalisation est possible dans de nombreux cas.

Conformément par phase digestion anaérobie des déchets de l'agriculture biologique diluée et les services publics dans le digesteur coaxial proposé, couplé à un échangeur de chaleur, est effectuée de la manière suivante.

déchets organiques frais liquéfié, de préférence pré-broyé et séparé des inclusions étrangères / pierres, gravier, sable, métal, etc .. / Humidité 93% ± 4, par le conduit 41 en continu ou périodiquement introduit dans les parties d'éjection 39 de la chambre intérieure 32 de l'échangeur de chaleur 34. cet éjecteur 39 à travers le té 40 et à travers le dispositif de commande de soupape 37 ou 38 et les conduites 35 et 36, respectivement, peuvent librement dans les chambres 6 et 7 du réservoir 1 digesteur ne ferment leur poids, ayant différentes valeurs de pH, acidifiants ou alcalinisants en entrant éjecteur 39 y à travers le conduit 41, et la liquéfaction fraîche de masse raffinée de déchets organiques et donc chauffer.

En fonction de la composition du type chimique et introduit dans l'éjecteur 39 par un conduit 41 avec les déchets organiques dilués frais, les valeurs de pH, la dose de charge et la température est attribuée la valeur optimale du pH de la fermentation de la première phase dans la chambre 6, à fournir le niveau de décomposition de substances organiques souhaitée dans la chambre 6, le nombre et la qualité du biogaz produit dans la chambre 7 dans la seconde phase de fermentation à un pH alcalin.

Introduit dans la chambre interne 32 de l'échangeur de chaleur 34 de l'éjecteur 39 chaleur légèrement réchauffé de la fermentation dans le récipient 1 digesteur mélange de masse à nouveau liquéfié organique, chauffé davantage dans la chambre 32 de l'échangeur de chaleur 34, la sortie du digesteur chauffé la boue provenant de la chambre 33 de l'échangeur de chaleur 34 à la chaleur est ensuite introduit par le conduit 8 la partie supérieure de la partie extérieure chambre 6 digesteur réservoir 1, assurant ainsi la formation de conditions de pH définies dans la chambre 6. l'acidité de la masse fermentée 6 dans le régulateur du réservoir ajusté 1 digesteur chambre vannes 37 et 38 sont définies par le programme et les options de réglage panneau de contrôle 44 en mode automatique manuellement .

L'établissement consigne pH de la chambre de fermentation 6 du digesteur de masse réservoir 1 causé, y compris la nécessité d'assurer un effet plus complète garantie de désinfection des déchets organiques dilué fermentescible de micro-organismes pathogènes, les helminthes et leurs œufs et les graines de mauvaises herbes, qui est plus complètement réalisé en fermentation milieu acide installé dans la chambre 6 externe digesteur réservoir 1 sur une large plage de température de la digestion anaérobie.

La pression d'entrée dans la chambre 6 du tuyau de départ 8 réchauffé dans un échangeur de chaleur 34, mélange liquéfié de déchets organiques frais mélangé avec le contenu et la fermentation dans son poids brise la symbiose active des micro-organismes qui décomposent / hydrolyser / trudnosbrazhivaemye constitué de déchets / hémicellulose, cellulose, legnin et d'autres polysaccharides , des protéines et des graisses / formage minces biogaz avec CO 2 et H 2 sortie de la caméra 6 via la conduite 10, alors formés avec des acides gras et des acides aminés dans la composition expulsée de la chambre 6 à charger dans le nouveau mélange de déchets organiques provenant de la buse 8 sont omis vers le bas de la chambre 6 dans la chambre 7 où ce sont principalement le pH 7,2 et plus préférablement où la symbiose metanogeneriruyushih complète des micro - organismes acétogènes et méthanogènes digestion phase anaérobie à l' aide de CO 2 et H 2 biogaz lean injecté par la buse 10 dans la chambre 7 dans le mélange gaz-liquide , de l'injecteur 14 par le conduit 21 et le débit rassredotochitelya 22 disposé au-dessus de la base 2 et fournit une chambre d'écoulement de liquide séparé du mélange 7 dispersé de petits jets dans la chambre de mélange 7, la masse de fermentation. Plus de biogaz à haute teneur en calories formés dans la chambre 7 metanogeneriruyuschim symbiose des micro-organismes sont éliminés du digesteur à travers le conduit 11.

fourniture en continu d'un courant de mélange rassredotochitelya gaz-liquide 22 au fond de la chambre de l'autoclave 7 2 fournit mélange gaz-liquide du poids combiné de la fermentation de pénétrer dans le flux de gaz-liquide chambre 6 d'acides gras et d'acides aminés désoxyder rising dispersés dans la chambre 7, la masse de fermentation. Copieux flux de biogaz comme une partie du mélange liquide-gaz à partir de flux de rassredotochitelya 22 ensemble sur le biogaz, produit des micro-organismes metanogeneriruyuschie fournit la base du plénum 4 est constamment surface "d'ébullition" déversées dans la masse du digesteur, empêchant ainsi la formation d'une croûte dense, alors que la montée du biogaz à partir du bas 2 4 à la base du plenum réalisées dosbrazhivanie poids léger des particules et l'absorption du biogaz maigre de la chambre 6 du dioxyde de carbone, le sulfure d'hydrogène et la formation de micro-organismes symbiotiques effectuant digesteur anaérobie goutte à. Conjointe de mélange gaz-liquide de la masse fermentée en un flux unique, ce qui simplifie considérablement et de réduire les coûts d'entretien du digesteur, active et accélère la digestion anaérobie avec l'augmentation du rendement en biogaz augmente% de sa teneur de la composition de réduction du méthane dans la composition de dioxyde de carbone et de sulfure d'hydrogène du biogaz.

En fonction des modes de fonctionnement du lessiveur de fonctionnement, est provoquée par l'humidité de la masse de fermentation, la fréquence et la charge de la dose de déchets et de leur composition, de la température de fermentation et d'autres facteurs, de la stabilité de la pression générée dans la chambre 6 du biogaz peut être modifié, alors que le niveau de pression du biogaz dans l'enceinte 7 est pratiquement stable, à savoir, .K. il gazomètre réglementé ou un autre dispositif pour être installé à l'intérieur. Lorsque la pompe 17 est fermenté dans la ligne de poids 19 chambre 7 et est aspiré sous pression fournie à l'injecteur 14, à travers laquelle la canalisation 12 et le tuyau 10 aspire biogaz à partir de la chambre 6. Formé dans la chambre de mélange 20 de l'injecteur 14, le mélange liquide-gaz est introduit par le conduit 21 sous pression dans rassredotochitel le courant 22 qui peut être formé en boucle comprenant un système de tuyaux perforés. Parmi les nombreux trous rassredotochitelya flux de mélange liquide 22 fins jets séparés introduits dans les intérieurs chambre 7 se lève et se mélange avec le contenu de la chambre 7 et fusionne en elle de la masse cellulaire 6.

Lorsqu'une interruption d'urgence du fonctionnement de la pompe 17 à éducteur 14 et dans d'autres cas, ils sont hors service, et la formation spontanée et abondante gaz dans la chambre 6, la pression du biogaz dans la chambre 6 peut dépasser 2,0 kPa / 200 mm d'eau. v. /, ce qui entraînera l'activation automatique de la soupape de décharge 25 et du biogaz à partir de la chambre 6 ira dans la canalisation 23 et plus à travers le réservoir de gaz au consommateur / on entend que la canalisation 23 et la chambre 7, support de gaz de digesteur pression de 2,0 kPa / charge.

Dans la formation d'un vide dans la chambre 6, plus de 2,0 kPa est automatiquement activée réducteur de pression 27 et le biogaz provenant du gazoduc gazoduc 23 26 mais va dans la chambre 6 et la canalisation 12 est aspiré injecteur 14.

La méthode proposée successive digestion anaérobie de phase par action diluée déchets organiques de l'agriculture et les services communaux, prévoit un ajustement de l'acidité que le mélange initial des déchets organiques dilué frais, et l'acidité de la masse de fermentation, le chauffage du mélange frais de production de chaleur à partir du digesteur chauffé boues digérées, un mélange gaz-liquide commune du digesteur masse coaxiale fermentée en combinaison avec aspiration du biogaz à partir de la chambre extérieure peut être réalisée sur une large gamme de conditions de température 12-60 ° C, le choix de l' optimum qui est causée par les conditions spécifiques, le type et la qualité de la matière organique, l'usage du mode cyclique ou continu de fermentation, améliore la fiabilité garantie désinfection sbrzhivaemyh déchets provenant de la microflore pathogène, helminthes, leurs œufs et les graines de mauvaises herbes.

Le dispositif proposé pour la mise en oeuvre du procédé de sélection de la conception de l'échangeur de chaleur, ainsi que les dimensions ci-dessus peut être mis en oeuvre dans de nombreux modes de réalisation de celle-ci, et dans une large mesure, dépendent du but de télécharger en continu ou en mode discontinu liquefactioned digesteur de déchets organiques et le digesteur.

Contrôle du pH de chambres initiales de déchets organiques dilués frais et de fermentation digesteur de masse peut être quotidienne ou périodique avec des changements dans la composition des matériaux de déchets en tant que moyen d'échantillonnage manuellement à partir des robinets de leur analyse en laboratoire ou à l'aide portatifs pH-mètres et en installant les capteurs 43 interagir avec le logiciel de commande de la grue de commande 37 44 et 83. Celui-ci est avantageusement effectuée dans le fonctionnement du digesteur avec leur grande capacité, une variété de déchets téléchargeables de composition différente.

REVENDICATIONS

1. Procédé de successif digestion anaérobie en phase par des déchets organiques dilués comprenant l'introduction dans le digesteur de la chambre extérieure diluée déchets organiques et leur digestion anaérobie séquentielle suivante dans les chambres extérieure et intérieure de l'autoclave, le chauffage et le mélange de la masse de fermentation, la fin du lessiveur chauffé boue digérée et du biogaz à partir de la sélection interne et ses chambres extérieures, caractérisé en ce que les déchets biologiques frais liquéfié avant de les introduire dans la chambre extérieure de l'autoclave, on introduit dans la masse interne ou externe fermentation cellulaire du digesteur et son mélange est chauffé dans un échangeur de chaleur avec la sortie de la boue de digestion digérée chauffé à la chaleur.

2. Procédé selon la revendication. 1, caractérisée en ce que l'entrée dans la nouvelle fermentation des déchets organiques liquéfié masse à partir de la chambre extérieure ou intérieure de l'autoclave est réalisée en une quantité fournissant défini en élevant ou en abaissant le pH du mélange dilué résultant de déchets organiques frais par des chambres de fermentation digesteur poids .

3. Procédé selon la revendication. 1, caractérisée en ce que l'entrée du mélange frais dilué avec des chambres de fermentation de déchets organiques digesteur de masse dans la chambre extérieure de l'autoclave est réalisée par intermittence ou en continu, par portions sur des intervalles établis.

4. Dispositif pour séquentiellement dilué par phase de digestion anaérobie des déchets organiques contenant un réservoir étanche avec le dôme fixé à et n'a pas atteint le bas de la paroi du réservoir de manière concentrique dans le même plan que la forme du réservoir et en le divisant en une partie extérieure et une chambre intérieure, les tuyaux d'entrée dilué déchets organiques et taraud digérées moyens boues d'agitation chaude et le chauffage des buses fermentescibles des déchets et d'évacuation de biogaz des chambres intérieure et extérieure adjacentes à la dernière conduite d'interagir avec le mélange liquide de la conduite d'injection de la pompe est reliée à rassredotochitelem courant au fond du digesteur, caractérisé en ce que la conduite d'amenée au réservoir digesteur dilué déchets organiques frais et de l'enlèvement du réservoir tube digesteur chauffé boue digérée à partir du tuyau de trop-plein - reliés respectivement avec les chambres interne et externe de l'échangeur de chaleur, tandis que la chambre intérieure est reliée aux tubes d'échangeur de chaleur avec les chambres externe et interne digesteur.

5. Dispositif selon la revendication. 4, dans lequel la liaison de la chambre intérieure de l'échangeur de chaleur pour la canalisation des chambres de digesteur externes et internes est assurée par un haut-T et dans la chambre intérieure de l'éjecteur de l'échangeur de chaleur.

Version imprimable
Date de publication 28.03.2007gg
