invention
Fédération de Russie Patent RU2281254

digesteur

digesteur

Nom de l'inventeur: Dianov Leonid (RU); Maxim Maslov M.
Le nom du titulaire du brevet: Etat fédéral Établissement éducatif d'enseignement supérieur professionnel "Yaroslavl Académie agricole d' Etat" (FSEIHPE YSAA)
Adresse de correspondance :. 150042, Yaroslavl, Tutaevsky w, 58, FSEIHPE YSAA
Date de début du brevet: 03.03.2005

L'invention concerne un dispositif pour la fermentation anaérobie de matières organiques provenant des déchets agricoles liquides, y compris les engrais. Digesteur pour les installations de biogaz comprend un réservoir cylindrique horizontal, divisée par une cloison centrale fixe d'abord la caméra et la seconde moitié du processus de fermentation, un mélangeur général pour chauffe caméras elektromaslyany et pompe réversible. Le récipient comporte une vanne avec un déflecteur hermétique qui fournit une transfusion du matériau à partir de la première chambre dans la seconde énergie libre sans frais. Réversible turbine auto-nettoyage est constitué d'un arbre sur lequel les rayons gainés sont montées des lames de vis hélicoïdale bandes. Résultat technique: la continuité de la production de biogaz, l'achèvement de matériel de fermentation, la réduction de la consommation d'énergie, les coûts d'exploitation, le coût du digesteur à la simplification de la structure de production.

DESCRIPTION DE L'INVENTION

L'invention concerne un dispositif pour la fermentation anaérobie de la matière organique à partir des déchets agricoles liquides, y compris le fumier des fermes d'élevage.

digesteur Connu [certificat d'auteur URSS (19) SU (11) №1353753 A1 (51) 4 C 02 F 11/04 du 23.11.1987], qui est avantageusement utilisée pour la fermentation des colonies liquides des déchets organiques, comprenant un boîtier divisé par des cloisons en quatre section, une mécanique pales de l'agitateur à mailles, des tuyaux pour chauffer le matériau de fermentation de l'eau chauffée.

Inconvénients digesteur ci-dessus:

1) excluded processus de filetage qui ne sont pas complètement déchargé la masse des déchets et la matière de départ est chargée par portions, avec le procédé de fermentation est arrêtée;

2) sur l'arbre rotatif avec des lames sous la forme d'une grille, qui est sujette à l'adhérence, nécessitent des coûts énergétiques élevés. Ce mélangeur ne fournit pas une décharge complète de la masse des déchets après la fermentation;

3) nécessite une grande dépense d'énergie à la fois pour maintenir la température optimale et de passer de la matière fermentescible non exposée dans une section chauffée et vice versa;

4) Le digesteur a une structure complexe qui est coûteux à fabriquer et à utiliser.

Le plus proche de l'essence technique est un digesteur [brevet de la Fédération de Russie (19) RU (11) №2073650 (13) C1 (51) 6 C 02 F 3/28 du 20.02.1997], comprenant un boîtier divisé par des cloisons en cinq sections, l'agitateur échangeurs de chaleur.

Les inconvénients digesteur suivants:

1) nécessitent des coûts élevés de l'énergie pour le mouvement du matériau depuis la chambre vers le levain chambre de fermentation principale masterbatch en raison du fait que le matériau peut être chargé que par le haut;

2) ne soit pas entièrement déchargé des déchets, car il n'y a aucun moyen de séparer la matière fermentescible sur l'intégralité de la cheminée;

3) vidanger la colonne montante a une sortie au sommet du digesteur, de sorte qu'il exige une consommation importante d'énergie pour décharger le matériel;

4) la complexité accrue de la conception et le coût du digesteur en raison de la construction de cinq chambres avec des chicanes qui créent et inconvénients en fonctionnement.

Le but de l'invention est d'assurer la continuité de la production de biogaz; l'intégralité de la matière de fermentation; l'efficacité des processus; réduction de la consommation d'énergie et les coûts d'exploitation; réduction digesteur des coûts de production avec une conception simpliste.

Le problème est résolu par le fait que le digesteur a proposé un réservoir cylindrique horizontal, divisé par une cloison centrale fixe sur la première caméra et la seconde moitié de la fermentation, le total des caméras de recul chauffe agitateur elektromaslyany et d'une pompe réversible.

Nouvelles fonctionnalités essentielles:

1) la simplification de la conception à la capacité de production de deux chambres séparées par un peregordkoy scellé;

2) Modification agitateur, elle réversible, d'auto-nettoyage, l'économie d'énergie, fournit une consistance et une température uniforme, mais aussi une décharge complète de la matière des deux chambres;

3) une soupape de septum étanche qui permet l'évacuation de la matière de la première chambre dans la seconde énergie libre sans pressions sur les coûts sous matériau liquide stable et de gaz dans les deux chambres.

Ces nouvelles fonctionnalités importantes sont suffisantes dans tous les cas couverts par la portée de la demande.

caractéristiques identifiées en collaboration avec le célèbre fournit un résultat technique.

Par le montage d'une cloison métallique étanche séparant la chambre de digesteur égale à deux, les conditions pour la production continue de biogaz avec un total de travail hors du matériau fermentescible et en réduisant sa consommation d'énergie pour la décharge, mais aussi de déplacer le matériel d'une chambre à l'autre.

la conception simplifiée du digesteur permettra de réduire les coûts de construction et d'exploitation.

La stabilité de l'automatisation des processus de production assure que, grâce à l'efficacité de chauffage elektromaslyany maintient la température de consigne des conditions matérielles dans le digesteur.

digesteur

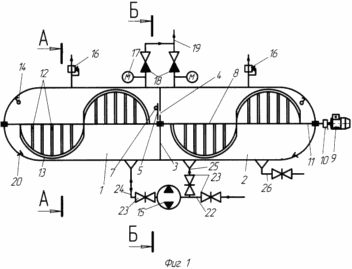

La figure 1 montre un schéma du digesteur; Il est donné dans la figure 2 est une coupe A-A 1;
Figure 3 - section B-B 1.

Digesteur chambre de forme cylindrique 1 comprend la première moitié du matériau liquide de fermentation et la deuxième chambre 2, la moitié de la fermentation finale. Les deux chambres sont séparées par une cloison étanche 3, qui a une fenêtre 4, ferme et ouvre la vanne 5 en faisant tourner la roue 6 par l'intermédiaire du pignon 7. Les caméras ont un mitigeur d'inversion 8, qui est périodiquement inclus dans le programme de travail du moteur à engrenage sélectionné 9 par l'intermédiaire de l'embrayage de sécurité 10 . l'agitateur 11 est constitué d'un arbre sur lequel les lames de rayons-fixés 12 étroite bande enroulée vis hélicoïdale 13 montée à 3-5 mm écart à la surface cylindrique des chambres 1 et 2 en inversant les lames de rotation 12 et la bande 13 à faible consommation d'énergie fournir une concentration uniforme du matériau liquide, un bon auto-nettoyage et de fournir une décharge complète de la matière provenant des caméras.

Le degré de remplissage des chambres 1 et 2 sont contrôlés par des capteurs 14, qui sont l'indice du niveau et de faire fonctionner la pompe 15, le désactiver. Chambres 1 et 2 ont la soupapes de sécurité 16, manomètres 17 et inverser les vannes 18 et communiquant, à travers lequel le biogaz est envoyé par la ligne 19 au consommateur. La chambre 1 comporte un capteur de niveau inférieur 20, la matière liquide qui assure l'arrêt automatique de la pompe 15 pendant le pompage du matériau restant de la chambre 1 vers la chambre 2, de sorte que le matériau restant a servi comme ferment de matériau nouvellement chargé dans l'appareil de chauffage la chambre 1. Elektromaslyany 21 est conçu pour maintenir automatiquement le désire la température dans le digesteur. Son travail est calme et durable. Il est équipé d'un contrôle de la température et de contrôle de puissance qui vous permet de choisir la consommation d'énergie optimale de l'électricité et le chauffage de la température.

Le tuyau de remplissage 22 avant la pompe 23. La vanne 15 est réglée valve similaire 23 installé dans la ligne 24 et 25, qui relient la pompe 15 avec des caméras 1 et 2.

Digesteur fonctionne comme suit

Le matériau de départ est fourni par l'intermédiaire de la ligne 22 à une pompe 15 et plus loin dans la chambre 1 de la première moitié de la fermentation. Après remplissage de la chambre 1 vanne fermée 23. Elektromaslyany chauffe 21 génère la température du procédé. bactéries reproduction de méthane mélange intermittent fourni par un agitateur 3. Le matériau biogaz produit est livré au consommateur, dès le début de la fermentation dans la chambre 1. Après la masse otbrodila première moitié du cycle de fermentation à l'aide de la roue 6 par un mécanisme de pignon 7 ouvre la vanne 5 et une partie de la matière fermentée circule à travers la fenêtre 4 dans la chambre 2 à la seconde moitié du cycle de fermentation. Une fois que le niveau de la matière fermentée dans les chambres 1 et 2 est la même, la fenêtre 4 est fermée et la vanne 5 par une pompe 15 à travers la conduite 25 est pompé dans la chambre 1, le reste du matériau. Ensuite, la caméra 1 est rempli de matière première fraîche et digesteur entre dans le fonctionnement en régime permanent pour produire du biogaz dans les deux chambres. C est évacuée par le conduit 26. chambre de polusbrozhennym libre 2 est remplie de matériau de la chambre 1, et celui-ci est rempli avec le matériau otbrodivshy matériau à partir de la chambre 2 dans le temps. Ceci assure la continuité du processus de fermentation et production de biogaz, qui est sur la ligne 19 est envoyé au consommateur.

REVENDICATIONS

Digesteur pour des installations de biogaz, comprenant un récipient cylindrique horizontal, séparés par une cloison fixe central dans les chambres de la première et seconde moitié de la fermentation, le total des caméras agitateur elektromaslyany chauffage et la pompe d'inversion, caractérisé en ce que le récipient comporte une cloison étanche avec un verrou, qui fournit une transfusion du matériau la première chambre à la deuxième connexion sans coûts d'énergie et réversibles, la roue d'auto-nettoyage est constitué d'un arbre sur lequel les lames de rayons gainé montées des bandes de vis hélicoïdales.
