invention
Fédération de Russie Patent RU2093564

MÉNAGE digesteur

Nom de l'inventeur: Viktor Tumchenok Ignatievich
Le nom du titulaire du brevet: Tumchenok Victor Ignatievich
Adresse de correspondance:
Date de début du brevet: 07.03.1995

Objectif: élimination des déchets animaux, la volaille, les humains et les biogaz des déchets carbonés solides domestiques pour le chauffage, l' éclairage, la cuisine, le chauffage de l' eau et les ménages.

RÉSUMÉ: accueil digesteur comprend un corps avec une fermentation de la caméra vers le bas et une cavité de gaz dans la partie supérieure, en communiquant avec la chambre de répartition comprenant en cloche flottante, dont le bord inférieur est placé dans un joint d' étanchéité hydraulique thermostaté chambre de fermentation et fermenteur solide qui est agencé de façon concentrique à la chambre de fermentation et qui est conçu une paroi des deux demi-anneaux avec une charnière. Plus feromentatorom placé chevauchement sous la forme d'une bague conique, une base étroite qui est placée au-dessus d'un scellé à l'eau.

DESCRIPTION DE L'INVENTION

L'invention concerne l'élimination des déchets animaux, la volaille, les humains et les biogaz des déchets carbonés solides domestiques pour le chauffage, l' éclairage, la cuisine, le chauffage de l' eau dans les ménages individuels.

Connu digesteur, comprenant un boîtier avec une chambre de fermentation à la partie inférieure et la partie supérieure de la cavité de gaz, communiquant avec la chambre de répartition comprenant en cloche flottante du bord inférieur de laquelle est placé un joint d' étanchéité hydraulique [1] , qui est un inconvénient d'une consommation élevée de biogaz dans la régulation de la température du processus de fermentation.

Le problème technique résolu grâce à l'invention est d'améliorer l'efficacité du dispositif.

Le problème est résolu en ce que la fermentation fermenteur solide positionné de manière concentrique et la paroi de la chambre est sous la forme de deux demi - anneaux avec la charnière et repris chevauchement fermenteur comme un anneau conique, qui est prise par la base étroite du joint d'eau.

Placement du fermenteur à l'état solide concentriquement chambre de fermentation permet une surcharge nedobrod de l'enzyme fermenteur de la chambre de fermentation et augmenter le degré de décomposition de la matière organique, tandis que le digesteur à haute température conduit à la mort d'agents pathogènes et les graines de mauvaises herbes perte de déchets de germination. Lorsqu'un processus thermochimique en phase solide dans un fermenteur a produit la vapeur d'eau qui se condense au contact avec le plafond de la cuve de fermentation, la paroi inclinée et les drains de condensat à la vanne hydraulique et le maintient du niveau d'eau entre les charges. La mise en œuvre de la paroi fermenteur sous forme de demi-anneaux simplifie le chargement du fermenteur après l'achèvement du cycle de décomposition de la matière organique.

MÉNAGE digesteur

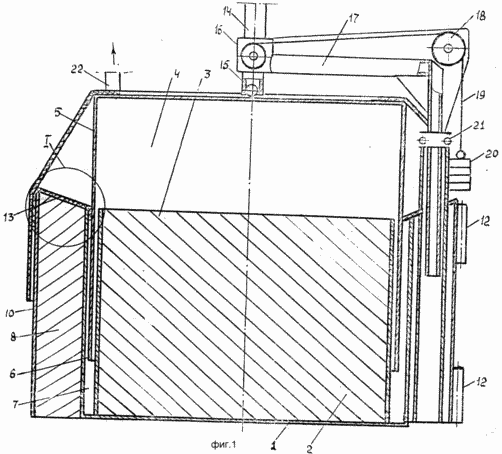

Fig. La figure 1 représente une coupe longitudinale du digesteur ménager

Fig. 2 - système de mur de fermenteur pendant le chargement et le déchargement.

digesteur appareil comprend un boîtier 1 avec une chambre de fermentation 2 au fond et une cavité de gaz 3 à la partie supérieure, en communiquant avec la chambre de répartition 4, qui comprend une cloche flottante 5 et le bord inférieur 6 qui est placé dans une chambre de la porte 7 et de la fermentation hydraulique 2 thermostaté disposé de manière concentrique pas en phase solide fermenteur 8 formés dans les parois 10 forment deux demi-anneaux 11 avec la charnière 12 et le chevauchement dessus pris comme une bague conique 13, une base étroite qui est située au-dessus de la porte hydraulique 7. la cloche flottante 5 est muni d'un tube de guidage 14 avec une connexion pivotante 15, le tube 14 est placé flèche 16 dans le manchon 17 pourvu de blocs 18, 19 et contrebalance le câble 20, et il est monté sur le support 21.

MÉNAGE digesteur fonctionne comme suit

Dans la chambre 2 de la fermentation se produit la désintégration anaérobie séparation du biogaz d'amorçage, qui est évacué par un conduit 22 et du biogaz en excès effectue collecteur de gaz 4 et le soulève flottant cloche 5, qui est le bord inférieur 6 de la porte hydraulique 7, dans lequel le tube de guidage 14 se déplace dans le manchon 16 portiques 17, 15 et le bord de la charnière 6 empêche un grippage dans la porte hydraulique 7. en sélectionnant le contrepoids 20 est contrôlé dans le plénum de gaz sous pression de biogaz 4. Après la désintégration partielle des déchets dans la chambre 2 et la fin de la fermentation intensive gazage cloche 5 flèche 17 est déplacé de la position "a" à la position "B", en poussant le demi-anneau 11 dans les parois de charnière 10 et 12 produits décharge du compost à partir de fermenteur solide 8. le changement dans la demi-anneau 11 et la paroi 10 nedobroda produire une surcharge de la chambre 2 dans la fermentation fermenteur solide 8. Installez la cloche flottante 5 dans le bord inférieur 6 une hydraulique l'obturateur 7 et le processus de fermentation commence. Nedobrod dans un fermenteur solide 8 augmente la température de la masse à 50 à 70 ° C, ce qui conduit à la destruction des germes pathogènes et les graines de mauvaises herbes, tandis que la chaleur de la fermentation thermostaté chambre de fermentation 2. Fermentation reposer la vapeur d'eau qui se condense sur la paroi de séparation de la bague conique 13, et l'eau de condensation compense la baisse de la vanne hydraulique 7 est généralement fixé parallèlement au digesteur 2 des ménages.

REVENDICATIONS

digesteur d'appareils, comprenant un boîtier muni d'une fermentation de chambre au fond et une cavité de gaz dans la partie supérieure, en communiquant avec la chambre de tranquillisation formée comme une cloche flottante, dont le bord inférieur est placé dans un joint d'étanchéité à l'eau, caractérisé en ce qu 'il comprend en outre un fermenteur solide disposé concentriquement chambre de fermentation étant placé sur le chevauchement de fermenteur sous forme de bagues coniques, base étroite est placée sur une porte hydraulique.

Version imprimable
Date de publication 18.12.2006gg
