invention
Fédération de Russie Patent RU2105468

DISPOSITIF POUR INDUSTRIELS FRAISES CROISSANCE

DISPOSITIF POUR INDUSTRIELS FRAISES CROISSANCE

Nom de l'inventeur: Mkrtumov Valery Vartanovich
Le nom du titulaire du brevet: Mkrtumov Valery Vartanovich
Adresse de correspondance:
Date de début du brevet: 06.01.1994

L'invention est destinée à la culture commerciale des fraises dans des structures de protection du sol. Dispositif pour l'industrie zemlyanikt de culture comprend un bâti 1 sur lequel est monté une chambre de croissance 2, l'alimentation d'un système de solution nutritive 3, système d'éclairage et de la climatisation 4 5 biofiltre 6. Dans ce système d'alimentation en solution nutritive 3 comprend un biofiltre 31, deux réservoirs 3.2, 3.3, 3.4 pan et le conduit 3.7. Et la chambre d'expansion 2 est un champ de légumes vertical à deux faces stratifié, la couche interne qui est hygroscopique et est recouverte des deux côtés de l'assombrissement du film, sur laquelle est un film réfléchissant, le champ de légumes à l'extérieur recouvert par un filet de support solide, ce qui maintient les tiges des plantes. En outre, la palette 3.4 Pompes 3.5, 3.6, 9.1 soupapes; 9,2; 10,1; 10.2, 3.1 biofiltres; 6 navires 3.2; 3.3 et 2 forment une chambre de croissance solution nutritive de la boucle de circulation fermée à travers les différents réservoirs 3.2; 3.3. Les plantes sont plantées dans une chambre de croissance 2 de telle manière que leurs racines sont en contact avec une couche hygroscopique interne périodiquement solution nutritive mouillable ou d'eau pure, et le rein est restée dans le domaine de la plante et appuyé sur sa grille extérieure de roulement. La masse supérieure de la plante verte est irradié avec le système d'éclairage 4.

DESCRIPTION DE L'INVENTION

L'invention concerne l' agriculture et peut être utilisé pour l' année en continu, et de la production respectueuse de l' environnement de fraises, indépendamment de la géographie et les conditions météorologiques.

Connu plante hydroponique comportant la carcasse et des plateaux avec le substrat utilisé comme un champ de légumes, (aut. St. 1.720.593, cl. 5 A 01 G 31/02, 1992).

Le plus proche du dispositif proposé est le «Plantons pour la production de plantes" contenant un cadre sur lequel sont fixés germoir, système d'éclairage et la fourniture de la solution nutritive (RF, aut. St. Of N 1806359, cl. 5 A 01 G 31/02, 1993).

Les dispositifs connus avec rastilen classiques de champ horizontales présentent l'inconvénient de quantités relativement importantes des zones et des locaux nécessaires pour la production commerciale de fraises, qui est particulièrement critique dans une ville.

Le but de l'invention est une production industrielle respectueuse de l'environnement continue de fraises à une relativement petites installations à grande échelle.

Ce but est atteint par la commutation des champs de plan horizontal traditionnellement utilisées pour la culture de plantes pour entourer les champs verticalement, bien plus efficacement en utilisant la totalité du volume de l'espace. Dans le même temps là et la tâche de former la structure de champ de légumes qui fournit à la fois la résistance mécanique des champs de légumes relativement minces (de l'ordre de 5 cm à une fraise de plantation bilatérales) a été résolu, la fixation fiable du système racinaire des plantes sur petit terrain de légumes et de la nutrition du système racinaire des plantes avec tout le nécessaire pour leur le développement efficace des matériaux avec libre accès de l'air pour le système racinaire. Utilisé pour cette partie des composants de la solution nutritive est nécessaire pour résoudre le problème que le testé expérimentalement (composition des composants est fourni ci-dessous).

Résumé de l'invention que le dispositif pour la culture industrielle des fraises comporte un châssis sur lequel est montée une chambre de croissance, le système d'alimentation de la solution nutritive, le système d'éclairage et un système de conditionnement d'air, la chambre de croissance est une zone de cuisson à deux faces verticales, la couche intérieure est constituée d'un matériau hygroscopique, facilement mouillable sur les deux faces avec un film réfléchissant opaque et le film. Champ comprend robuste support net.

Les fraises sont situées sur le champ de telle sorte que son coeur est complètement à l'extérieur du champ, sur la base d'une grille solide. Tiges de plantes pendant librement sur le côté lumineux. Les racines des plantes traversent la fente spéciale dans les films et en contact avec la solution de matériau interne mouillable.

Système d'alimentation en solution nutritive est composé de deux réservoirs dont l'un est utilisé pour alimenter la solution préparée, et l'autre pour la fabrication de deux pompes à tuyaux biofiltre de palettes pour alimenter la solution sur une chambre de croissance (Germe) et une unité de vidange et de commande automatique.

Le résultat technique obtenu lors de l' utilisation de la présente invention des caractéristiques mentionnées ci - dessus et du fait que 1 m 3 de récolte espace de fraise 80-100 kg par an, alors que dans l'art antérieur lors de l' utilisation d' une récolte de fraise horizontale de la technologie planaire est de 1 à 2 m une moyenne de 15 kg par an (cm. des résumés annuels des rapports statistiques sur l'agriculture).

DISPOSITIF POUR INDUSTRIELS FRAISES CROISSANCE DISPOSITIF POUR INDUSTRIELS FRAISES CROISSANCE

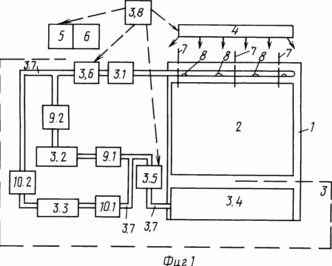

Fig. 1 est un schéma synoptique du dispositif pour la culture commerciale de fraises; Fig. 2 une esquisse de la section transversale d'un champ de légumes multi-plis (germoir).

Le dispositif permet de garder le cadre 1, une chambre de croissance 2, système 3 nutriments offre et irrigation solution avec biofiltre 3.1, les premier et second réservoirs 3.2 et 3.3, plateau 3.4, pompes 3.5 et 3.6, le pipeline 3.7 et bloquer 3.8 système automatique de contrôle 4 éclairage, la climatisation 5, 6 air biofiltre.

Ne pas avoir une attaches de valeur significative germinator 2 et 3.7 du pipeline au cadre 1 de la figure. 1 représenté en traits pointillés 7. Les éléments nutritifs des trous d'alimentation en solution sur le bord supérieur d'une couche hygroscopique 8 indique les positions et le choix des soupapes de réservoir de positions de travail 9.1, 9.2, 10.1 et 10.2.

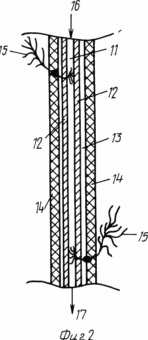

Germinator 2 (voir. Fig. 2) comprend une couche 11 pellicule hygroscopique blackout 12, le film réfléchissant 13 et le support 14 mesh.

En outre, pour la clarté de la figure. 2 montre une installation 15, la direction d'entrée 16 de la solution nutritive dans une chambre de croissance 2 et la sortie de 17 celui-ci.

Dans le cadre de la non-critique pour l'invention ne soit divulguée bloc 3.8 contrôle automatique, pas des dispositifs valve et d'humidité de contrôle surpression montré, la pression et la température dans la chambre, et une inspection sanitaire.

Dispositif fonctionne comme suit

Par exemple, que les locaux utilisés abri antiaérien typique ou chambre de stockage de légumes moderne, qui est bien isolée de la zone de travail de l'environnement. Avec de l'air conditionné dans la chambre 5 maintenu l'humidité et la température nécessaire. L'inspection sanitaire, biofiltres 6 et 3.1 et une légère surpression d'assurer la stérilité de la salle.

La solution nutritive est préparée dans une composition contenant, en mg / l:

  • NH 4 NO 3 200
  • KH 2 PO 4 110
  • Ca (NO 3)2 · 4H 2 O 280
  • K 2 SO 4 140
  • MgSO 4 · 7H 2 O 50
  • FeSO4 Avril
  • H 3 PO 3 0,5
  • MnSO 4 0,5
  • 0,05 CuSO4
  • ZnSO 4 0,05
  • L'acidité de la solution à un pH de 6,2-6,7 unités.

grades spéciaux remontante plants propagés de manière clonale, les deux côtés sont plantés germoirs 2 à une distance de 10-30 cm les uns des autres. Dans le lieu de débarquement faire les trous dans les films 12 et 13, qui sont insérés dans les plantes de sorte que les racines des plantes en contact avec une couche hygroscopique 11, et le rein est resté et reposé en dehors de la grille de support 14. Après l'atterrissage sur le germoir nourris chaque solution nutritive 2 heures pendant 15 min. Tous les 7 jours au lieu de la solution nutritive fournie au cours de l'eau claire de la journée. Illuminez les plantes 16 heures avec une période d'un jour à la luminance de 100-500 lum. / M 2. Culture récoltée lorsque les fruits de l'horloge Conditions correspondante. En mode continu, fraisiers utilisés pendant au moins deux ans.

Supposons que la solution préparée dans le premier réservoir 3.2. Dans le même temps les vannes 9.1 et 10.1 ensemble dans une position où la palette 3.4 communique à travers un pipeline de tuyau de drainage pompe 3.7 et 3.5 seulement au réservoir 3.2, avec lequel il communique à travers la vanne ouverte 9.2 et tubes 3.7 Pompe 3.6 et 3.1 biofiltre. Lorsque la pompe est activée 6/3 la solution nutritive à partir du réservoir à travers un conduit 3.2 3.7 3.1 biofiltre ouverture 8 et pénètre dans le germoir couche hygroscopique 2 sur laquelle se propage à fournir un bon mouillage du système racinaire de la plante 15. Ensuite, la solution nutritive circule dans le puisard 3.4 et là, à travers une pompe 3.5 est renvoyé vers le réservoir 3.2. En fonctionnement, la solution change de caractéristiques, de manière à la fois dans le second réservoir 3,3 préparation d'une seconde portion de la solution. Modification des réservoirs se produit tous les trois jours.

Dans le dispositif des matériaux suivants et l'utilisation extensive de composants standards peuvent être utilisés: e-mail. 1 acier Art. 3, e-mail. 2/11 en fibre de verre; e. 2/12 film de PET; e. 2/13 film de PET; e. 2/14 grille "compensation"; el.3.5, il pompe 3,6 K-32 / 50-125; lampes EL.4 DRL-1000; e. 5 climatiseur ACP-1-2.2-1.

REVENDICATIONS

Dispositif pour la culture industrielle des fraises, comprenant un cadre sur lequel est fixée une chambre de croissance dans un plan vertical des champs de légumes à couches multiples, la couche intérieure de laquelle est formé un, le système d'alimentation hygroscopique de la solution nutritive provenant du conduit et de la pompe, et un système d'éclairage, caractérisé en ce qu 'il est muni de l'appareil de conditionnement d'air avec le biofiltre et système de distribution de la solution nutritive présente un biofiltre, deux réservoirs, la palette tandis que la palette, des pompes, des vannes, des filtres, des récipients et de la chambre de croissance forment un circuit fermé avec la possibilité de faire circuler la solution nutritive à travers divers réservoirs, en outre, une chambre de croissance comporte deux parties disposées successivement sur la couche hygroscopique film de gradation, film réfléchissant, et la grille de support pour maintenir les tiges de la plante.

Version imprimable
Date de publication 10.03.2007gg
