invention
Fédération de Russie Patent RU2240663

INDUSTRIAL WAY culture UTILISANT UN RAYONNEMENT LASER

INDUSTRIAL WAY culture UTILISANT UN RAYONNEMENT LASER

Nom de l'inventeur: Zhurba PS (RU); Zhurba ETC. (RU); Zhurba EP
Le nom du titulaire du brevet: Limited Liability Company Firm Scientific-Production "Biolazer"
Adresse de correspondance: 350916, Krasnodar, st. Rue élisabéthaine. Kurgan, 136, FNP "Biolazer"
Date de début du brevet: 11.03.2003

L'invention se rapporte à l'agriculture et peuvent être utilisés pour le pré-traitement des semences et des plantes en croissance. Le procédé comprend l'étape d'irradiation des semences présemis dans des pinces dans un silo avec un faisceau laser tout en balayant dans deux plans mutuellement perpendiculaires. Ont été surface irradiée avec un épaulement fixe sur lui système laser fonctionnant en mode automatique avec les règlements d'irradiation spécifiés pour une culture donnée. Après le processus d'exposition, les graines sont laissés sur le binning pour l'échange d'énergie entre les semences irradiées et non irradiées dans les piles. Après binning les graines sont semées dans le domaine, et la culture est cultivé. Dans la phase de croissance de la plante inhérente à cette culture, ils sont irradiés une fois à chacune de ces phases pendant la nuit à balayage de faisceau laser simultanément dans deux plans perpendiculaires entre eux, en utilisant le même système de laser fonctionnant en mode automatique avec les réglementations d'irradiation établies pour cette culture, la raison pour laquelle le système laser déplacé le long du périmètre du champ avec des plantes ou des pistes technologiques, fournissant installations d'irradiation. Le procédé permet d'augmenter le rendement et réduire les coûts.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de la culture agricole et industrielle peut être utilisé pour les cultures sur de vastes superficies de cultures pour accroître leur productivité.

Il est connu que l'irradiation laser de semences et de plantes dans les processus bioénergétique active et stimule leur croissance et leur développement.

procédé connu de prétraitement des cultures de semences par AS URSS №1305904, A 01 C 1/00, 1985, selon laquelle la couche de surface des graines, placées dans un silo d'une couche mince est irradié avec une lumière laser de longueur d'onde 630-660 nm. Après irradiation des graines incubés 7-15 jours dans une pièce sombre et tête de série.

L'inconvénient de la méthode - une faible efficacité dans les cultures de culture commerciale, car Une fois les graines sont activées, donc l'énergie "alimentation" semences produites ne suffit pas d'activer l'usine pendant la période de leur végétation, mais aussi la nécessité de plus d'espace de stockage pour la mise en place de la semence est une mince couche avant leur exposition.

Il existe une méthode pour stimuler la croissance des plantes par l'AS URSS №957452, A 01 G 7/04 1980, y compris pulsés installations d'irradiation laser à travers leurs impulsions de croissance avec des longueurs d'onde de 750-3400 nm, 550-750 nm, 400-450 nm.

Le manque de moyens - son coût élevé, lourd, parce le rayonnement produit au cours de la saison de croissance: le jour et la nuit, que le relativement difficile.

Le plus proche de l'invention revendiquée, les principales caractéristiques essentielles d'un procédé connu de l'activation du laser de graines dans les piles, nous avons adopté pour le prototype du brevet de la Fédération de Russie №2072758 pour l'application №92003049, A 01 C 1/00, A 01 G 7/04 1992 y compris l'activation de pré-semis de grandes quantités de graines en vrac et tourneurs flux d'impulsions lumineuses générées par balayage d'un faisceau laser à travers les dispositifs de guidage de lumière installés dans les tas de graines dans un silo à grain. Les graines résultant de l'énergie dans les zones irradiées par un épaulement de fibres transférées aux couches adjacentes de graines par la mise en contact des graines avec irradiées non irradiés. Cela nécessite un certain intervalle de temps entre la fin du traitement des semences et à les planter dans le sol pour l'échange d'énergie de l'ensemble de la masse des graines dans les piles. Après binning les graines sont semées dans le domaine de la culture et cultivés pour produire une récolte.

L'inconvénient de cette méthode est sa grande complexité relative en raison de la nécessité d'installer des fibres optiques dans des endroits différents et l'épaule, il ne fournit pas suffisamment efficaces semences irradiation laser de AfterEffect par écoulement des plantes et des étapes ultérieures de l'ontogenèse rendement augmentation des semences souhaitée.

Le problème à résoudre par l'invention revendiquée - augmenter les rendements des cultures et réduire les coûts dans la culture industrielle des cultures sur de grandes superficies de cultures.

Le but de l'invention - plantes d'approvisionnement en énergie assurant à ces périodes de la saison de croissance, quand ils en ont le plus besoin, et en utilisant des outils simples normalisés.

Le résultat technique est obtenu par le fait que dans le procédé connu de l'irradiation par laser de graines dans des piles, comprenant l'étape d'irradiation avant la plantation des semences dans les piles sous greniers flux d'impulsions lumineuses générées par un appareil laser avec un faisceau laser de balayage fonctionnant en mode automatique spécifié pour chaque type de culture des règlements d'irradiation extrait les graines pendant une période de temps prédéterminée entre le traitement et la fin d'inoculation pour l'échange d'énergie entre le collier irradié et des graines non irradiés (binning) semis et la culture des plantes selon l'invention, l'opération d'irradiation avant la plantation des semences dans des pinces faisceau de balayage laser est réalisée en irradiant la surface de l'épaule au moyen établi ci-dessus ces systèmes laser qui fournit un faisceau de balayage simultanément dans deux plans perpendiculaires entre eux, et la croissance des plantes est effectuée l'opération supplémentaire - leur rayonnement laser dans leur phase de croissance, en utilisant le même système de laser, pour lequel il est accroché sur le véhicule et passer autour d'eux sur le terrain avec les plantes sur le périmètre ou sur la ligne de tramway pendant la nuit une fois dans chacune des phases, et l'irradiation de graines dans des pinces sont pendant 4-6 jours, binning des semences - pour 7-25 jours, le mouvement du système de laser est effectuée à une vitesse de 4 à 5 km / h, et l'irradiation laser est effectuée dans le tallage des plantes, élongation de la tige, boutonnières, la floraison et la maturation du grain culture inhérente.

analyse comparative des solutions techniques proposées avec le prototype nous permet de conclure qu'il diffère de la méthode connue de l'opération de pré-activation des graines dans les piles (par surface d'épaulement d'irradiation à l'aide d'un système laser installé), du type utilisé pour l'exécution de cet élément de fonctionnement (système laser qui fournit les opérations de balayage du faisceau laser simultanément dans deux plans mutuellement perpendiculaires), mais aussi d'autres réalisées avec des plantes de culture: exploitation d'installations d'irradiation par laser d'un ordre spécifique et le mode de son exécution et utilisée pour cet élément (cette opération est réalisée dans les phases de croissance des plantes, une fois tous les la phase, la nuit, et en utilisant le même système de laser lors de l'irradiation des semences qui balaye un faisceau laser simultanément dans deux plans mutuellement perpendiculaires, et le véhicule sur lequel accrocher l'unité laser fonctionnant en mode automatique et ils font le tour du champ avec des plantes autour du périmètre ou sur la ligne de tramway, irradier usine). Par conséquent, la solution technique revendiquée satisfait au critère de nouveauté patentospobnosti.

Enquête sur le niveau de la technologie dans le processus de réalisation d'une recherche de brevets pour tous les types d'informations généralement disponibles dans la presse, on n'a pas trouvé une solution technique à la combinaison revendiquée des caractéristiques essentielles, et a trouvé ce qui suit: l'art antérieur, selon lequel la lumière irradiée au laser et les graines et les plantes cultivées à partir de ceux-ci semences (comme №1827744 URSS, un 01 C 08/01, 1991 g. "un procédé pour contrôler les maladies du riz»), dans lequel avant l'irradiation, les graines sont mises à tremper dans l'eau pendant 2,5-3 heures, et on irradie dans une plante d' les phases de végétation - dans la phase de sortie du tube lors de la manifestation de la maladie peut être vu, la plante est irradié avant la défaite des symptômes et la détection d'une infection primaire, afin d'améliorer la stabilité de la maladie du riz.

Notre critère de recherche et le pilote a révélé la possibilité d'augmenter les rendements des cultures dans leur production croître et de réduire les coûts à la fois par une combinaison d'opérations d'activation pré-laser de grandes quantités de graines dans un silo à grain à l'aide du système laser qui fournit un balayage de faisceau en même temps dans deux plans mutuellement perpendiculaires, et les opérations l'activation du laser à l'usine au moyen d'un appareil à laser, à savoir l'installation, la fourniture d'un balayage de faisceau en même temps dans deux plans mutuellement perpendiculaires fonctionnant en mode automatique spécifié pour chaque type de culture des règlements d'irradiation fixés au véhicule, qui vont autour du terrain avec des plantes dans leur phase de croissance, une fois dans chacune des phases pendant la nuit le périmètre ou sur la ligne de tramway. Par conséquent, la solution technique revendiquée satisfait au critère de brevetabilité, l'activité inventive.

La solution technique revendiquée est conforme aux critères de brevetabilité et, application industrielle, comme il peut être utilisé en agriculture dans la culture commerciale des cultures (dans le traitement de grandes quantités de semences et de grandes surfaces avec des plantes en croissance). Et d'ailleurs, dans la description de l'invention sont des moyens et des procédés par lesquels il est possible mise en oeuvre des solutions techniques proposées sous la forme telle qu'elle est caractérisée dans la revendication indépendante.

Le processus est le suivant: sur l'épaule de graines placées dans le grenier avant de planter, définir le système de laser, balaye le faisceau laser simultanément dans deux plans perpendiculaires entre eux, fixent les règles pour l'exposition de la culture et le mode automatique de sa mise en œuvre et à irradier la surface du collier de graines.

Après que la surface du processus d'irradiation, les graines sont laissés sur le binning d'épaule pour le partage du pouvoir entre la formation et les graines non irradiées. Après binning les graines sont semées dans le domaine de la culture des plantes. La phase de croissance de la plante, la culture inhérente, ils sont irradiés une fois dans chacune des phases au moyen d'un système de laser lors de l'irradiation des semences dans des pinces, à savoir balayage laser à faisceau simultanément dans deux plans perpendiculaires entre eux, la nuit, pour lequel le système laser accrocher sur le véhicule, et ils vont le tour du champ au niveau du périmètre ou sur la ligne de tramway. La période la plus optimale de l'irradiation des semences pré-semis est une période de 4-6 jours, période binning - la période de 7-25 jours, le champ de déviation avec la vitesse d'un véhicule en cours d'exécution dans le temps d'installation automatique de laser sur elle - de 4-5 km / h, et pour la phase la culture de plantes, qui effectuent leur activation au laser, en prenant la phase de tallage, le démarrage, boutonnières, la floraison et le remplissage des grains, qui sont inhérents à la culture cultivée.

EXEMPLES DE MÉTHODE DE MISE EN ŒUVRE

exemple 1

Ils ont pris 150 tonnes de grain de blé d'hiver Yun et les a placés dans l'épaisseur de l'épaule grenier de 1,5 m. Au-dessus du système laser à collet installé DR-2 avec une longueur d'onde de 632,8 nm et une puissance de 25 mW, de sorte que le faisceau de balayage irradient la surface entière du col. Cette configuration laser a été mis en graines de blé d'irradiation du faisceau laser de l'unité de commande de régulation balayer simultanément dans deux plans mutuellement perpendiculaires, pendant 5 jours dans un mode d'exposition automatique pulsé.

Après l'achèvement de l'irradiation des graines laissées pour binning, qui a duré sept jours. Après binning graines semées dans le champ. Après avoir reçu les jeunes plants étaient soumis à une activation laser dans le tallage, la floraison et entre ces phases (10 jours après la phase de tallage) en utilisant la même unité laser LU-2, calé sur un tracteur, qui se déplaçait le long des routes sur le périmètre d'un champ avec des plantes, assurer leur irradiation par le balayage du faisceau laser simultanément dans deux plans mutuellement perpendiculaires: les options O 1 et O 5. Les contrôles étaient les cultures de semences non irradiées et les plantes (K).

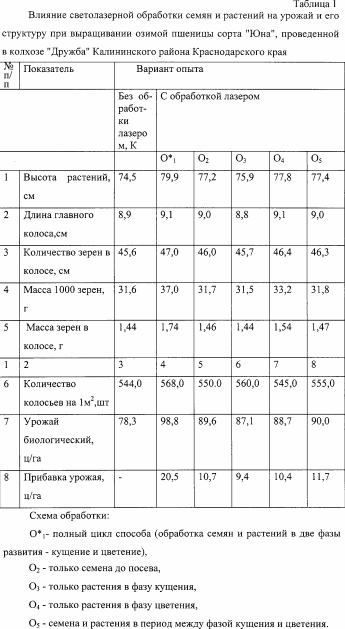

En outre, les cultures irradiées obtenues à partir de graines de laser non irradiées, une seule phase de leur saison de croissance: en phase tallage (variante O 3) au stade de la floraison (variante O 4), mais aussi mis l' expérience sans installations d'irradiation à partir de graines irradiées (variante 2 O). Nous avons étudié le rendement et sa structure dans toutes ces options. Les données sont résumées dans le tableau. 1.

exemple 2

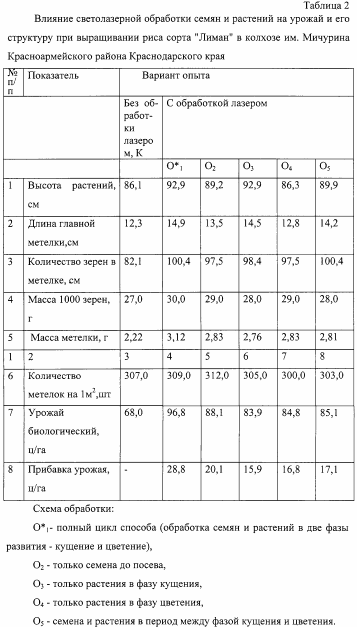

Braley variétés de riz de semence "Lehman" (150 m) et réalisées avec eux et avec les plantes cultivées en eux, tout comme dans l'exemple 1. Les données sont résumées dans le tableau. 2.

L'analyse du tableau de données. 1 et 2 montre que les cultures en croissance de la présente méthode qui a effectué l'irradiation laser des graines dans des pinces et des plantes dans leur phase végétative (pour le blé d'hiver et le riz - dans le tallage et la phase de floraison) donne une augmentation du rendement par rapport à la commande (en option K ) à 20,5-28,8 c / ha (variante O 1) en augmentant la masse de 1000 grains, ozernennosti oreille (panicules) et le nombre de têtes (panicules) par 1 m 2 superficie des cultures. Les cultures en croissance d'autres organismes, différente de la méthode proposée donne une augmentation de rendement par rapport au témoin était de 11 à 13 t / ha, plus faible que lorsqu'elle est cultivée sur la méthode proposée.

La mise en œuvre des opérations de pré-activation des semences dans les piles en irradiant la surface avec l'installation laser, blanchiment faisceau laser à balayage simultanément dans deux plans perpendiculaires entre eux, augmente l'efficacité de saturation de la vigueur des semences et simplifie la mise en œuvre technique de cette opération, pour le système jeu de laser dans le col un endroit plus facile que l'installation de fibres optiques dans des endroits différents et de créer un groupe de travail serrer un plan horizontal entre les fibres optiques dans le faisceau de balayage, comme cela se fait dans l'art antérieur - il nécessite une grande précision des travaux d'alignement, et donc des coûts élevés.

Fonctionnement général effectué au cours de la croissance des plantes - leur irradiation laser dans la phase de la végétation - les plantes fournissent l'approvisionnement en énergie pendant les périodes de la saison de croissance, quand ils en ont le plus besoin.

La mise en œuvre de cette opération la nuit augmente l'efficacité de l'activation des plantes en augmentant leur réponse photosynthétique à l'approvisionnement en énergie.

La mise en oeuvre de cette opération à l'aide d'un système laser, ainsi que par une irradiation au laser de semences, simplifie la technologie en unifiant les moyens techniques.

L'utilisation du véhicule pour le pendre, et la configuration laser détour au large de ses plantes sur le périmètre ou sur le jalonnage réduit la complexité des opérations de l'usine et facilite sa mise en œuvre.

L'utilisation d'un système laser qui assure le processus d'irradiation des semences en mode automatique pour un règlement d'exposition données, simplifie la technologie des plantes en croissance et réduire les coûts dans la culture industrielle des cultures sur de grandes superficies de cultures.

Ainsi, l'ensemble selon des caractéristiques essentielles nécessaires et suffisantes pour atteindre les objectifs et de résoudre le problème.

REVENDICATIONS

1. Un procédé pour la culture commerciale de plantes avec l'utilisation d'un rayonnement laser, comprenant les cultures de graines de traitement d'avant-semailles dans des pinces dans un silo par des courants d'irradiation des impulsions de lumière générées par un appareil laser avec un faisceau laser de balayage fonctionnant en mode automatique spécifié pour chaque règlement d'exposition des cultures, subséquente semis de binning et les plantes qui élèvent, caractérisé en ce que la surface de retourneurs avec des graines irradiées en plaçant sur eux le système laser fournissant le balayage du faisceau simultanément dans deux plans perpendiculaires entre eux, et une plante est irradié dans une phase de leur saison machine laser similaire croissante, qui est déplacé par le périmètre du champ avec des plantes ou de la technologie des pistes la nuit une fois dans chacune de ces phases.

2. Procédé selon la revendication 1, caractérisé en ce que les graines dans des pinces irradiés pendant 4-6 jours.

3. Procédé selon la revendication 1, dans lequel ledit binning est effectué pour semences 7-25 jours.

4. Procédé selon la revendication 1, caractérisé en ce que le dispositif laser est déplacé à travers le champ à une vitesse de 4 à 5 km / h.

5. Procédé selon la revendication 1, dans lequel la plante est irradiée dans le tallage, montaison, boutonnières, la floraison et la maturation du grain culture inhérente.

Version imprimable
Date de publication 12.03.2007gg
