invention
Fédération de Russie Patent RU2180423

radiateurs SECTION pour les systèmes d'eau chaude de chauffage central

radiateurs SECTION pour les systèmes d'eau chaude de chauffage central

Nom de l'inventeur:. Dorovskih MA; Lobach AA. PV Potapov. Zimin DB
Le nom du titulaire du brevet: Limited Liability Company "Industrial Group" RTSM "
Adresse de correspondance: (réf. №132-P-99) 121609, Moscou, Automne Blvd., 11, (609 bureau de poste) Société "VIS"
Date de début du brevet: 11.05.2000

L'invention se rapporte à la technologie de chauffage, notamment pour les radiateurs utilisés dans les systèmes d'eau de chauffage central d'immeubles d'habitation, publics et industriels. la section du radiateur comporte des conduits pour le passage du fluide de refroidissement à travers la section de radiateur et entre les sections de radiateur, et et l'élément de dissipation de chaleur en alliage d'aluminium par moulage par injection, avec des moyens pour augmenter la surface de transfert de chaleur, qui peut comprendre au moins une nervure . Dans lequel lesdits conduits pour le passage du fluide de refroidissement sont faits d'un matériau à propriétés mécaniques et / ou à la corrosion élevée que le matériau de l'élément de dissipation thermique, en particulier en acier inoxydable. Ces tubes sont reliés entre eux pour former un élément unique pour le passage du fluide de refroidissement, qui est adapté pour éviter le contact du radiateur en aluminium avec des éléments de la section de refroidissement après le raccordement des tronçons de radiateur ensemble. Le rapport de la section transversale d'écoulement pour le passage de la canalisation à travers la section de refroidissement du radiateur vers la zone d'écoulement de la conduite pour le passage du fluide de refroidissement entre les sections de radiateur se trouve dans la plage de 0,3 à 1,2. L'élément de dissipation de chaleur est configuré de manière à former lors du moulage par injection de pièces avec un élément bimétallique pour ledit un passage de fluide de refroidissement. Un moyen pour augmenter la surface de transfert de chaleur peut comporter au moins un ergot, en particulier une forme hyperbolique formée sur la surface de l'élément de dissipation de chaleur. Le résultat technique obtenu lors de la mise en oeuvre de l'invention revendiquée est d'augmenter la résistance à la corrosion et la résistance mécanique de chaque section et autour du radiateur dans son ensemble, ce qui simplifie la conception et l'amélioration des sections du radiateur de la fabricabilité diminuent sa résistance à l'écoulement.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine des technologies de chauffage, notamment pour les radiateurs utilisés dans les systèmes d'eau de chauffage central de bâtiments résidentiels, publics et industriels.

Une conception connue de l'élément d'échange de chaleur (voir. Le certificat de l'auteur SU 1092356 A, 15/05/84, F 28 F 1/12 et SU 1086339 A, 15/04/84, F 28 F 1/20), constitué de tuyaux pour l'écoulement du liquide de refroidissement formés d'acier inoxydable l'acier, et l'élément de dissipation de chaleur d'un tube d'alliage d'aluminium est sertie sur ledit passage de fluide de refroidissement.

La performance décrit de l'élément échangeur de chaleur peut améliorer sa résistance à la corrosion et la résistance mécanique. Cependant, la connexion mécanique de l'élément en acier et de l'aluminium réduit le taux de transfert de chaleur entre eux en raison de la formation inévitable de cavités d'air dans le mélange, en outre, ledit composé est une technologie complexe et faible. Tubes en acier de faible section facilite l'envasement rapide et, en conséquence, une augmentation de la résistance hydraulique de l'élément d'échange de chaleur et de réduire l'intensité de l'échange thermique avec l'environnement.

radiateurs sectionnelles connus décrits dans le brevet RU 2059933 C1, 05/10/96, F 24 D 3/12, et comprend un certain nombre de tubes verticaux en aluminium pour le passage du réfrigérant à travers chaque section de radiateur sont pressés sur les éléments de dissipation de chaleur à ailettes en aluminium des deux collecteur horizontal aluminium extrudé pour le passage du fluide de refroidissement entre les sections de radiateur. connexion étroite avec lesdits capteurs à tubes effectués via mamelons fixes dans les trous des collecteurs supérieurs et inférieurs et scellés à l'aide de joints. Un inconvénient de la structure décrite est le grand nombre d'assemblages utilisés et, par conséquent, la complexité du radiateur fabriquer des tubes pour le passage du fluide de refroidissement sont réalisés en alliage d'aluminium, ce qui conduit à une faible résistance mécanique et une résistance à la corrosion du produit, en plus, le vieillissement des joints d'étanchéité et des joints raccourcit le fonctionnement du radiateur .

radiateurs en coupe connus (voir. Le brevet RU 2127854 C1, 20/03/99, F 24 N 06/03), constituée de profilés, y compris les tubes verticaux pour le passage du fluide de refroidissement à travers la section de radiateur et des lignes horizontales pour le passage du fluide de refroidissement entre les sections de radiateur, l'élément de dissipation thermique formé intégralement avec lesdits canaux d'un alliage d'aluminium par moulage par injection et munie de moyens pour augmenter la surface de transfert de chaleur sous la forme de nervures.

ladite solution technique est considérée comme un prototype.

Les principaux inconvénients du prototype est la tendance à la corrosion intergranulaire et une faible résistance mécanique est utilisé alliage d'aluminium moulé, avec amortisseurs hydrauliques associés au remplissage et de vidange du liquide de refroidissement dans le système de chauffage pendant la mise en service, la maintenance et les travaux d'entretien saisonnier, neutraliser rapidement les différents éléments du radiateur, ce qui conduit à la main-d'œuvre et des matériaux importants pour le remplacement d'un radiateur défectueux.

En outre, dans les radiateurs de l'art antérieur bimétallique pas exclure la possibilité de former l'acier en aluminium couple galvanique, au niveau des joints de tuyaux en acier et sections de radiateur en les unissant collecteurs d'aluminium immergés dans conducteur fluide de transfert de chaleur, ce qui conduit à des processus de corrosion intensification et l'accélération de la mise au rebut du radiateur.

Ainsi, le problème résolu par l'invention revendiquée est d'éliminer la possibilité de former un couple galvanique à l'intérieur d'un radiateur en aluminium et en acier augmentant la fabricabilité de sections de radiateur bimétalliques. Le résultat technique obtenu lors de la mise en oeuvre de l'invention revendiquée est d'augmenter la résistance à la corrosion et la résistance mécanique de chaque section et autour du radiateur dans son ensemble, ce qui simplifie la conception et l'amélioration des sections du radiateur de la fabricabilité diminuent sa résistance à l'écoulement.

La conception de la section de radiateur, en particulier pour les systèmes centraux d'eau de chauffage, d'assurer la réalisation du résultat technique mentionné ci-dessus dans tous les cas couverts par la portée de la protection juridique demandée peut être caractérisé par la combinaison suivante de caractéristiques.

la section de radiateur comprend au moins un conduit pour le passage du fluide de refroidissement à travers la section de radiateur, au moins deux conduits pour le passage du fluide de refroidissement entre les sections de radiateur, au moins une chaleur élément en alliage d'aluminium dissipant par coulée sous pression, avec un moyen pour augmenter la surface de transfert de chaleur, qui peut comprendre au moins une nervure. Ainsi, selon l'invention, lesdits conduits pour le passage du fluide de refroidissement sont faits d'un matériau à propriétés mécaniques et / ou à la corrosion élevées que l'élément de dissipation de chaleur important. Ces tubes sont reliés entre eux pour former un élément pour le passage du fluide de refroidissement, qui est adapté pour éviter le contact du radiateur en aluminium avec des éléments de la section de refroidissement après le raccordement des tronçons de radiateur ensemble. L'élément de dissipation de chaleur est configuré de manière à former lors du moulage par injection de pièces avec ledit élément bimétallique pour le passage du fluide de refroidissement. Un moyen pour augmenter la surface de transfert de chaleur peut comprendre au moins une barbe formée sur la surface de l'élément de dissipation de chaleur.

En outre, dans le cas particulier de l'invention, les canalisations pour le passage de milieu chauffant peut être constitué d'acier inoxydable, avec un conduit d'écoulement de fluide de refroidissement à travers la section de radiateur peut être positionné verticalement, et les tuyaux pour le passage du fluide de refroidissement entre les tronçons de radiateur peuvent être disposés horizontalement dans un même plan et sont reliés par soudure des extrémités dudit tube pour le passage du réfrigérant à travers la section d'élément de radiateur pour former un passage de fluide de refroidissement.

En outre, dans le cas particulier de l'invention, l'article conduit traversant pour le passage du réfrigérant à travers la forme de section du radiateur peut être un polygone, notamment un rectangle.

En outre, dans le cas particulier de l'invention, le rapport de la surface d'écoulement du canal de réfrigérant passant à travers la section du radiateur vers la zone d'écoulement de canalisation pour le passage du fluide de refroidissement entre les sections de radiateur peut varier de 0,3 à 1,2.

En outre, dans le cas particulier de l'invention, l'élément de dissipation de chaleur peut comprendre deux bords principaux, disposés symétriquement par rapport au passage de la canalisation à travers la section du radiateur de liquide de refroidissement dans un plan perpendiculaire au plan des conduits pour le passage du fluide de refroidissement entre les sections de radiateur. En outre, l'élément de dissipation de chaleur peut comprendre deux nervures latérales de même hauteur, situés sur un côté par rapport au plan des nervures principales au niveau des bords desdites nervures et perpendiculairement à celle-ci, les deux nervures centrales de la même hauteur, situés sur un côté par rapport au plan des bords principaux parallèles entre eux et symétriquement par rapport à l'axe longitudinal des tronçons de radiateur. Entre le côté et les nervures centrales symétriquement autour de l'axe de la section de radiateur longitudinal peuvent être disposées trois rangées de clous, dans lequel la hauteur et le diamètre de la base de goujons formant une rangée située plus près de l'axe longitudinal de la section, plus que les goujons formant la plus éloignée de la ligne de l'axe longitudinal section. rangée centrale de plots peut être située entre ladite nervure centrale. La hauteur des nervures centrales et les plots ne sont pas plus haut que le bord supérieur desdits bords latéraux, et lesdits plots ont une forme cylindrique hyperbolique ou une forme conique.

En outre, dans le cas particulier de l'invention, l'élément de dissipation de chaleur peut comprendre deux bords principaux, disposés symétriquement par rapport au passage de la canalisation à travers la section du radiateur de liquide de refroidissement dans un plan perpendiculaire au plan des conduits pour le passage du fluide de refroidissement entre les sections de radiateur. En outre, l'élément de dissipation de chaleur peut comprendre deux nervures latérales de même hauteur, situés sur un côté par rapport au plan des nervures principales au niveau des bords desdites nervures et perpendiculairement à celle-ci, les deux nervures centrales de la même hauteur, situés sur un côté par rapport au plan des bords principaux parallèles entre eux et symétriquement par rapport à l'axe longitudinal des tronçons de radiateur. Entre les bords latéraux centraux et symétriquement par rapport à l'axe longitudinal des tronçons de radiateur, les deux arêtes supplémentaires peuvent être disposés, et entre lesdites nervures centrales peuvent être placées un certain nombre de pointes cylindriques, coniques ou de forme hyperbolique. La hauteur des épines, nervure centrale supplémentaire ne dépasse pas le bord supérieur desdits bords latéraux.

En outre, dans le cas particulier de l'invention, la partie d'extrémité de la section du radiateur à partir du côté sur lequel les nervures et les pointes de dissipation de chaleur élément peut être configuré pour installer le panneau de garniture recouvrant au moins la majeure partie de ladite partie d'extrémité des tronçons de radiateur, et la partie extérieure panneau décoratif de surface et les parties frontales de la surface externe du radiateur peuvent être pourvus d'un revêtement décoratif, et les surfaces extérieures des sections restantes peuvent être revêtues d'un pouvoir émissif élevé.

La conception de la section de radiateur décrit permet de fabriquer par moulage par injection d'alliage d'aluminium, en utilisant un élément en acier pour le passage du fluide de refroidissement comme un élément d'hypothèque au moment du moulage. élément en acier Ladite section fournit du radiateur des propriétés de résistance élevée.

Lors du raccordement des parties absentes de la batterie au contact de l'aluminium avec de l'eau, ce couple galvanique ne se forme et la résistance à la corrosion est améliorée.

Pour intensifier les moyens de dissipateur de chaleur pour augmenter la surface de la section de dissipation de chaleur de l'élément de transfert de chaleur sont en forme de plots ou de pointes et des combinaisons bords, car l'utilisation des bords étendus est moins efficace en termes de transfert de chaleur par convection. Ainsi, pour réduire le radiateur utilisé dans des poteaux métalliques de forme hyperbolique hauteur différente (en diminuant à partir de l'axe central de la section) en conformité avec le gradient de température du champ.

conduit vertical pour le passage du fluide de refroidissement à travers la section de radiateur dans un mode de réalisation préféré est fabriqué à partir de tube rectangulaire, tandis que pendant le fonctionnement dans le canal formé zones de stagnation interne de la cellule angulaire, où le dépôt le plus intense de la boue, donc avec des dépôts augmentant forme de la section transversale du canal Il abordera l'ovale. La superficie de la section d'écoulement du pipe-line pour le passage du fluide de refroidissement à travers la section de radiateur et une canalisation pour le passage du fluide de refroidissement entre les sections de radiateur sont choisies à proximité de réduire la résistance du radiateur hydraulique, mais en raison d'une plus grande partie du périmètre de la relation avec la zone de sédimentation se produit principalement dans les coins du canal vertical, et ne sera pas avoir un impact significatif sur la modifier la résistance hydraulique du radiateur.

La capacité de l'invention telle que définie par la combinaison ci-dessus de fonctionnalités, mais aussi la possibilité de mettre en oeuvre la destination invention peuvent être confirmées par la description d'un dessin possible des tronçons de radiateur, réalisée conformément à la présente invention et d'un radiateur, constitué par lesdites sections, ce qui est expliqué dans les dessins, dans lesquels: la Fig.

radiateurs SECTION pour les systèmes d'eau chaude de chauffage central

Fig. 1 - une vue générale de l'ensemble de radiateur.

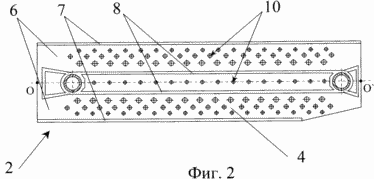

Fig. 2 - section de radiateur dans une vue en plan dans le premier mode de réalisation, l'élément de dissipation de chaleur.

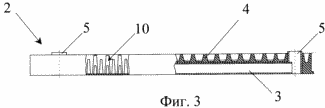

Fig. 3 - section de radiateur en vue de côté d'un premier mode de réalisation de l'élément de dissipation de chaleur.

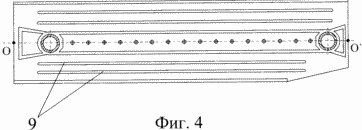

Fig. 4 - section de radiateur dans une vue en plan dans le second mode de réalisation, l'élément de dissipation de chaleur.

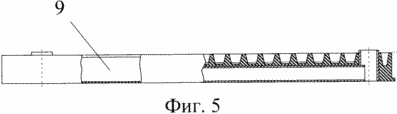

Fig. 5 - le radiateur dans une section latérale du deuxième mode de réalisation, l'élément de dissipation de chaleur.

Un radiateur de section 1 comporte deux tronçons réalisés par moulage sous pression d'un alliage d'aluminium et assemblées de manière étanche dans une structure unitaire.

Chaque section 2 comprend un conduit vertical 3 d'une section transversale rectangulaire pour le passage du fluide de refroidissement à travers la section de radiateur de chaleur dissipant élément 4, les deux lignes horizontales 5 de section circulaire pour le passage du fluide de refroidissement entre les sections de radiateur, qui sont reliés au moyen d'un joint de soudure avec les extrémités de ladite canalisation 3 pour le passage de milieu chauffant à travers la section du radiateur afin de former un élément unique pour l'écoulement de fluide de refroidissement, dans lequel la zone d'écoulement est d'environ 3 zone d'écoulement du conduit de la canalisation 5.

Tubes 3, 5 sont en acier et la chaleur élément 4 dissipant - alliage d'aluminium procédé de moulage sous pression pour former une pièce coulée avec un élément bimétallique audit passage d'un fluide de refroidissement, qui est utilisé comme la mise en oeuvre intégrée procédé de coulée de la plaque.

L'élément de dissipation de chaleur 4 comporte deux nervures principales 6 disposées symétriquement par rapport à la conduite 3 dans un plan perpendiculaire au plan de la canalisation 5. L'élément de dissipation de la chaleur et comporte deux bords latéraux 7 de la même hauteur, situés sur un côté par rapport au plan principal des arêtes 6 sur les bords des nervures et celle-ci perpendiculairement et deux nervures centrales et 8 de la même hauteur, situé d'un côté par rapport au plan des nervures principales 6 parallèles les unes aux autres et symétriquement par rapport à la coupe longitudinale de l'axe OO '2 du radiateur. Ainsi, entre les latéraux 7 et centraux 8 nervures symétriquement autour de l'axe longitudinal OO 'de l'article 2 du radiateur sont deux arêtes supplémentaires 9 destinées à améliorer l'organisation dirigée courants d'air section d'élément de dissipation de chaleur en passant, ou trois rangées de pointes 10 de forme hyperbolique, la hauteur et diamètre de base de tenons formant une rangée située plus près de l'axe longitudinal de la section, plus que les goujons formant la plus éloignée de la ligne de l'axe longitudinal de la section. Entre la nervure centrale 8 est rangée centrale de plots 10 de forme hyperbolique, la hauteur des pointes 10, des nervures supplémentaires 9, et a déclaré que les nervures centrales et 8 ne dépasse pas le bord supérieur des bords latéraux de la section de radiateur 7.

Assemblage de deux sections est faite avec des éléments d'étanchéité classiques, dans lequel les éléments exclut aluminium contact avec la section du liquide de refroidissement du radiateur après le raccordement des sections de radiateur ensemble. Le nombre de sections est choisie en fonction des besoins du client. Les bords latéraux 7 sections après un ensemble de radiateur pour former l'avant et l'arrière du panneau de radiateur de panneau de radiateur, servant à sa fixation sur le mur. Pour améliorer les propriétés esthétiques et accroître la sécurité contre les blessures accidentelles à la partie d'extrémité du côté de radiatopa T section sur laquelle les nervures de dissipation de chaleur et pointes élément monté panneau décoratif 11 recouvre complètement la partie d'extrémité des sections de radiateur. La surface extérieure du panneau décoratif 11 et la surface extérieure avant 12 des sections de radiateur sont pourvus d'un revêtement décoratif sur demande, et le reste de la surface extérieure de la section pourvue d'un revêtement avec un haut degré de noirceur, et le panneau arrière du couvercle du radiateur 1 est sélectionné en fonction du degré maximum possible de noirceur.

Le mode de réalisation décrit de la section de radiateur pour systèmes centraux et radiateur composé de telles sections chauffage eau montre la possibilité de mettre en œuvre l'invention et de réaliser l'objectif du résultat technique de ce qui précède, mais il n'épuise pas toutes les possibilités de mise en œuvre de la combinaison d'invention décrit des caractéristiques énoncées dans les revendications.

REVENDICATIONS

Section 1. Radiateur, en particulier pour des systèmes de chauffage central à eau, comprenant au moins un conduit pour le passage du fluide de refroidissement à travers la section de radiateur, au moins deux conduits pour le passage du fluide de refroidissement entre les sections de radiateur, un élément de dissipation d'au moins une chaleur en alliage d'aluminium par coulée sous pression, avec des moyens pour augmenter la surface de transfert de chaleur, qui peut comprendre au moins une nervure, caractérisé en ce que lesdits conduits pour le passage du fluide de refroidissement sont constitués d'un matériau ayant une haute résistance mécanique et / ou corrosif propriétés que l'élément matériel de dissipation de chaleur, dans lequel lesdits tuyaux reliés entre eux pour former un élément pour le passage du fluide de refroidissement, qui est adapté pour éviter le contact de la section de l'élément en aluminium du radiateur avec le liquide de refroidissement après que les sections de raccordement du radiateur entre elles, dans lequel l'élément de dissipation de chaleur est configuré de manière à former dans le procédé pièces moulées avec ledit bilame pour le passage du fluide de refroidissement, et lesdits moyens pour augmenter la surface de transfert de chaleur peut comprendre au moins une barbe formée sur la surface de l'élément de dissipation de chaleur.

Section 2. Le radiateur selon la revendication. 1, caractérisée en ce que les conduites pour le passage du fluide de refroidissement sont fabriqués en acier inoxydable, avec un conduit d'écoulement de fluide de refroidissement à travers la section de radiateur est disposé à la verticale, et les tuyaux pour le passage du fluide de refroidissement entre les sections de radiateur disposés horizontalement dans un même plan et sont reliés par soudure des extrémités dudit tube pour le passage du réfrigérant à travers la section d'élément de radiateur pour former un passage de fluide de refroidissement.

Section 3. Le radiateur selon la revendication. 1 ou 2, caractérisé en ce que la section de passage de la canalisation pour le passage de la forme de la section du radiateur de refroidissement est un polygone, notamment un rectangle.

4. La section de radiateur selon l'une quelconque des revendications. 1 à 3, dans lequel le rapport de la section transversale d'écoulement du pipe-line pour le passage à travers la section de refroidissement du radiateur vers la zone d'écoulement de conduit pour le passage du fluide de refroidissement entre les sections de radiateur se trouve dans la plage de 0,3 à 1,2.

5. La section de radiateur selon l'une quelconque des revendications. 1-4, dans lequel l'élément de dissipation de chaleur comprend deux nervures principales disposées symétriquement par rapport au tube de fluide de refroidissement de passer à travers la section de radiateur dans un plan perpendiculaire au plan d'agencement de tubes pour le passage du fluide de refroidissement entre les sections de radiateur, les deux nervures latérales de hauteur uniforme, espacées les unes côté par rapport au plan des nervures principales au niveau des bords desdites nervures et perpendiculairement à celle-ci, les deux nervures centrales de la même hauteur, situés sur un côté par rapport au plan des nervures principales parallèles entre elles et symétriquement par rapport à l'axe de la section du radiateur longitudinal, entre le côté et les nervures centrales symétriquement par rapport à la direction longitudinale axe de la section de radiateur sont trois rangées de clous, dans lequel la hauteur et le diamètre de la base de goujons formant une rangée située plus près de la section de l'axe longitudinal est plus grande que les plots, formant un plus éloigné de la ligne de l'axe longitudinal de la section, et entre lesdites nervures centrales situées rangée centrale de plots, la hauteur des nervures centrales et les plots ne sont pas plus haut que le bord supérieur desdits bords latéraux, et lesdits plots ont une forme cylindrique hyperbolique ou une forme conique.

6. L'article Radiateur selon l'une quelconque des revendications. 1-4, dans lequel l'élément de dissipation de chaleur comprend deux nervures principales disposées symétriquement par rapport au tube de fluide de refroidissement de passer à travers la section de radiateur dans un plan perpendiculaire au plan des conduits pour le passage du fluide de refroidissement entre les sections de radiateur, les deux nervures latérales de hauteur uniforme, espacées l'une de côté par rapport au plan des nervures principales au niveau des bords desdites nervures et perpendiculairement à celle-ci, les deux nervures centrales de la même hauteur, situés sur un côté par rapport au plan des nervures principales parallèles entre elles et symétriquement par rapport à l'axe de la section du radiateur longitudinal, entre le côté et les nervures centrales symétriquement par rapport à la direction longitudinale sections de radiateur axe disposés deux côtes supplémentaires et entre ladite nervure centrale d'une rangée d'épines cylindriques hyperbolique ou forme conique, la hauteur des pointes centrales et des nervures supplémentaires ne dépasse pas le bord supérieur desdits bords latéraux.

7. L'article de radiateur selon la revendication. 5 ou 6, caractérisé en ce que la partie d'extrémité du radiateur à partir du côté sur lequel les pointes d'ailettes dissipant la chaleur et l'élément est agencé pour installer le panneau de garnissage recouvrant au moins une grande partie de ladite partie d'extrémité une section de radiateur et la surface externe de la façade et la surface externe des sections de radiateur est pourvu d'un revêtement décoratif, et les surfaces extérieures restantes de la partie pourvues d'un revêtement ayant un degré élevé de noir.
