invention
Fédération de Russie Patent RU2269075

Cavitation générateur de chaleur vortex

Nom de l'inventeur: Kochkin Sergey (RU); Atamanov Valeriy (RU)
Le nom du titulaire du brevet: Atamanov Valeriy (RU); Kochkin Sergey (RU)
Adresse de correspondance :. 196657, Saint - Pétersbourg, Kolpino, usine, etc., 58, kv.114, SP Solovyov
Date de début du brevet: 05.07.2004

chaleur cavitation vortex concerne un pouvoir, et peut être utilisé dans les systèmes de chauffage liquides utilisés pour le chauffage des bâtiments résidentiels et les installations industrielles. Cavitation-vortex thermique générateur comprend un boîtier avec des buses d'entrée et de sortie, qui sont installés un stator constitué de deux annulaire perforé par des trous des disques et deux rotor installé entre les disques de stator avec un écart par rapport à l'autre et stator disques montés sur des arbres indépendants ayant indépendante entraînements indépendants et tournant dans des directions opposées. Chacun des rotors est formé dans un disque étagé avec une partie centrale épaisse et une partie périphérique de la raffinée. À l'extérieur du plan de la partie centrale du disque de rotor monté sur des lames dirigées radialement, fermé plaque annulaire, formant une pompe à vortex. Le diamètre extérieur égal au diamètre de la plaque annulaire épaissie partie centrale du rotor, et dont le diamètre intérieur est réalisé plus grand que le diamètre de l'arbre d'entraînement formant une entrée de pompe porte-coupelle rotative. Les disques annulaires de stator sont montés dans le boîtier de manière coaxiale par rapport aux parties centrales des disques saillies du rotor. Orifices d'entrée disposés sur des surfaces latérales opposées du boîtier, des ouvertures d'entrée de pompe de tourbillonnement et des connexions de sortie sont situés sur la surface périphérique du boîtier en regard des parties périphériques des rotors raffinés disques. Un tel agencement permet au fluide pour augmenter l'efficacité du chauffage en raison de l'intensification du processus de chauffage.

DESCRIPTION DE L'INVENTION

L'invention concerne un système d'alimentation et peut être utilisé dans le système de chauffage de liquide utilisé pour le chauffage des maisons d' habitation et de bâtiments industriels.

Actuellement, les générateurs de chaleur sont de plus en plus utilisés pompes à chaleur. Lors du fonctionnement des dispositifs portés inversion de cycle, i.e. l'absorption de chaleur a lieu dans l'environnement avec un transfert ultérieur de son corps avec une température plus élevée.

Les dispositifs connus de pompes à chaleur qui utilisent le changement de paramètres physiques et mécaniques de l'environnement, en particulier la pression et le volume pour produire l' énergie thermique.

source de chaleur de la pompe rotative connue est protégée par un brevet RF №2159901 (27.11.2000 publié) et la pompe source de chaleur est protégé par un brevet RF №2160417 (publié le 10.12.2000), ayant un corps creux avec une buse d'aspiration pour fournir un fluide à chauffer et le tuyau d'évacuation pour évacuer la piscine chauffée un fluide disposé à l'intérieur du boîtier du rotor centrifuge, sous la forme d'une roue avec des trous à la périphérie et un stator avec des ouvertures disposées de façon coaxiale au rotor.

Connu cavitation vortex preuve de chaleur protégée du modèle d'utilité RF №29127 (publiée le 27/04/2003), comportant un boîtier avec des raccordements pour l' entrée et la sortie du liquide chauffé liquide chauffé, un rotor disposé à l' intérieur du boîtier, conçu sous forme de deux trous traversants coaxiaux disques perforés montés avec un écart par rapport à l'autre sur les arbres indépendants ayant entraînements indépendants et tournant dans des directions opposées. Pour le prototype de l'invention revendiquée est choisi générateur de chaleur vortex de cavitation (demande de brevet RF №2002119773 / 06, 7 F 24 J 3/00), comprenant un logement ayant des connexions pour l'alimentation et l'évacuation du liquide chauffé fluide chauffé à l'intérieur du carter de stator, fait en comme un ou plusieurs disques annulaires perforés avec des trous traversants, un rotor disposé dans deux trous traversants de disques perforés montés avec un certain jeu par rapport à l'autre sur les arbres indépendants ayant entraînements indépendants et tournant dans des directions opposées.

Le résultat technique dans la réalisation de laquelle l'invention revendiquée est d'améliorer l'efficacité du chauffage en raison de l'intensification du processus de chauffage.

Ledit résultat technique est obtenu en ce que le fluide de chauffage se produit successivement dans plusieurs zones du liquide passant à travers la structure de la chaleur des éléments de cavitation à vortex: dans deux pompes de tourbillonnement dans deux cavités entre entrées de réseau et des barres de rotor annulaire dans la cavité entre les barres de rotor.

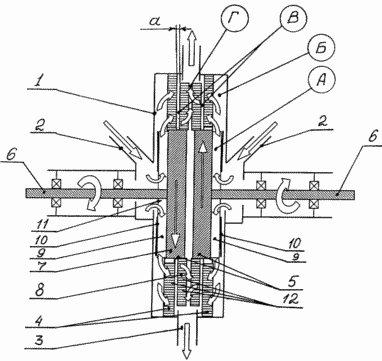

Le dessin montre un schéma de la chaleur cavitation vortex.

Cavitation générateur de chaleur vortex

Cavitation-vortex chaleur générateur est constitué d'un corps 1 avec entrée 2 et la sortie 3 buses, qui sont installés un stator constitué de deux annulaire perforé par des trous de disques 4 et deux rotor coaxial 5 monté entre les disques de stator avec un écart par rapport à l'autre et de stator disques montés sur des arbres indépendants 6 ayant, disques indépendants séparés et tournant en sens inverse. Chaque rotor 5 est formé dans un disque étagé avec une partie centrale épaisse 7 et une partie périphérique 8. Ce complexe annulaires de disques de stator montés dans le boîtier de manière coaxiale par rapport aux parties centrales des saillies 7 des rotors. À l'extérieur du plan de la partie centrale 7 du disque de rotor monté radialement à lames 9 dirigée, fermée plaque annulaire 10, en formant une pompe à vortex. Le diamètre extérieur de la plaque annulaire 10 est égal au diamètre de la partie centrale épaissie du rotor, et le diamètre intérieur est plus grande que le diamètre de l'arbre d'entraînement, formant l'ouverture d'entrée 11 de la pompe de tourbillonnement. Deux orifices d'entrée sont situés sur les surfaces latérales du corps 1 en regard des ouvertures d'entrée 11 tourbillonnement pompe 3 et les connexions de sortie sont situés sur la surface périphérique du boîtier 1 en regard des portions périphériques amincies 8 disques des rotors.

Cavitation-vortex chaleur générateur fonctionne comme suit.

Le liquide par le vide créé dans les pompes à chambre de turbulence de la buse d'alimentation 2 à travers les ouvertures d'entrée 11, pénètre dans l'espace mezhlopastnoe (zone A), où l'excitation d'énergie primaire de la structure moléculaire du liquide due à l'apparition de zones locales tourbillonner la zone de cavitation et la réorientation rapide des structures moléculaires et à la suite de la première étape de chauffage.

Le liquide pénètre alors dans la cavité avant que les barres (perforation) de la (zone B) de stator disques annulaires 4, où il y a un dispositif de freinage de liquide et une pression excessive. Ici, la structure moléculaire du liquide a tendance à revenir à son état initial, ce qui conduit à la libération d'énergie.

Ensuite, le liquide circule dans les canaux 12 des grilles de disques annulaires de stator à travers laquelle un mode pulsé avec une fréquence d'ouverture du canal se produisant lorsque les trous correspondants percés disques annulaires de stator avec les trous de la perforation du disque de rotor et dans la cavité entre les rotors mobiles et les disques annulaires de stator fixe ( zone B), où il y a un champ de tourbillon primaire.

Dans ces cavités, il y a la phase suivante de la reconstruction des structures moléculaires de liquide. Des cavités formées dans ces tourbillons liquides ont une vitesse de rotation autour de son axe d'environ 35 000 tours par seconde. La cavitation se pose ici et contribue à la libération de l'énergie qui est consommée pour chauffer le liquide.

Après avoir traversé les canaux ouverts des grilles annulaires des disques de stator fixes et des grilles mobiles dans la cavité entre les rotors tournant dans des directions opposées dans des plans parallèles barres de rotor (zone D), le liquide devient orienté mouvement strictement rotatif. Il existe de nombreuses formes "vortex tornade cordes» dans lequel la structure moléculaire d'un liquide autre que l'orientation stricte exposée à des facteurs "inquiétants". Cette variation pulsatoire de la pression correspondant à l'ouverture des disques de stator lattis fréquence de canal annulaire, mais aussi de l'interaction de la couche "tornade" frontière où il y a une structure moléculaire orientée par collision. Tout cela conduit à la libération de grandes quantités d'énergie dirigée dans le générateur pour chauffer le fluide.

Formé ici "tornade vortex" Selon nos calculs ont une vitesse de rotation élevée - plus de 70.000 fois par seconde. Par conséquent, ici les forces centrifuges agissant sur l'axe de "cordon tornade" il y a un vide, ce qui conduit à la formation de bulles de cavitation, soit Cavitation, qui se produisent avec une fréquence correspondant au canal de fréquences de fermeture des réseaux de disques de stator annulaire, i.e. abaissement de la pression. L'effondrement des bulles de cavitation selon la recherche Rayleigh accompagnée par la pression saute dans les couches limites de jusqu'à 10.000 atmosphères et des températures allant jusqu'à 5000 ° C Produire avec des changements physiques et chimiques telles que des structures moléculaires et des paramètres d'énergie des interactions moléculaires dans le fluide pour provoquer la libération de grandes quantités d'énergie.

"Cordons tornade" occupent la totalité du volume entre les barres de rotor. Le résultat est un «champ de vortex de cavitation" qui se trouve sous l'influence des forces centrifuges se précipitent à la limite extérieure des rotors des réseaux et la sortie du tube du générateur. En raison de grande vitesse qui a lieu dans le générateur et la vitesse du fluide "champ vortex de cavitation" haute processus n'a pas une incidence sur la conception des éléments générateurs.

À la suite de l'exposition aux flux tourbillonnaire de cavitation fluide à haute pulsation haute pression est l'équilibre violé par l'État (latente) de l'énergie des molécules d'interaction liquide qui conduit à la libération de grandes quantités d'énergie.

REVENDICATIONS

Cavitation à vortex générateurs thermiques, comprenant un boîtier avec des tubulures d'entrée et de sortie situés à l'intérieur du boîtier d'un stator formé par deux perforées par des trous de rotors à disques annulaires réalisés sous la forme de deux disques coaxiaux montés avec un certain jeu par rapport à l'autre entre le stator disques montés sur indépendants des arbres ayant des entraînements séparés et indépendants et tournant dans des directions opposées, caractérisé en ce que chacun des rotors est formée dans un disque étagé avec une partie centrale épaisse et une partie périphérique raffinée sur le plan extérieur de la partie centrale du rotor à disque monté radialement dirigé lames fermées plaque annulaire, la formation d'une pompe à vortex, les disques de stator annulaire monté dans le boîtier de manière coaxiale par rapport aux parties centrales des saillies des disques rotors orifices d'entrée sont situés sur les surfaces latérales du boîtier dans la zone de l'entrée de tourbillonnement pompe ouvertures et orifices de sortie, la surface périphérique du boîtier au niveau des parties périphériques opposées des rotors raffinés.

Version imprimable
Date de publication 06.12.2006gg
