invention
Fédération de Russie Patent RU2288412

appareils de chauffage Plinthe SYSTÈMES DE CHAUFFAGE CENTRAL

Nom de l'inventeur: Dzeranov Teimuraz Vladimirovich (RU); Dzeranova Alla Taymurazovna (RU)
Le nom du titulaire du brevet: Caucase du Nord minier et métallurgique Institut (Université Technologique d' Etat) (NCIMM (STU) (RU)
Adresse pour la correspondance: 362021, République d'Ossétie du Nord-Alania Vladikavkaz, ul. Nikolaeva, 44, NCIMM (GTU), Département des brevets, TA Meshkova
Date de début du brevet: 14.06.2005

L'invention est destiné à être utilisé dans le chauffage, notamment dans les systèmes de chauffage central des bâtiments et des structures avec joint de tuyauterie horizontale. plinthe chauffante pour le chauffage central est composé de sections formées par un élément de transfert de chaleur tubulaire pour le liquide de refroidissement et les nervures, la section est fourni avec l'avant, avec verticale à travers-canaux, les équipes inférieures et supérieures à basse température des écrans-circuits et, respectivement, la convection arrière boucles avec nervures et zavihriteljami, un élément tubulaire est pourvu de plaque verticale de chaleur disposées radialement, sur laquelle les contours avant inférieure et supérieure préfabriqués écrans et, en conséquence, la convection arrière boucles ainsi vrilles disposées à l'intérieur des composés intersectionnelle, et lorsque les composés intersectionnelle de dispositif externes sont sous la forme de joints. élément teploobmenivayuschy tubulaire avec des ailettes, avant, en bas et les meilleures équipes écrans contours et des circuits de convection arrière utiliser une double symétrie par rapport aux plans horizontal et vertical et plaque verticale disposées radialement fixe et ses surfaces de contact entre les équipes avant écrans-circuits et convection arrière les contours appliqués fortement conducteur de mastic adhésif. La section est en fonte, l'acier, l'aluminium et ses alliages, et des écrans préfabriqués contours - dessin d'une feuille d'aluminium ou d'un matériau non métallique. L'invention améliore l'échange intensification de la chaleur, afin de simplifier la conception de dispositifs de chauffage et d'améliorer l'efficacité de la fabrication et de l'exploitation.

DESCRIPTION DE L'INVENTION

L'invention concerne le chauffage de l' ingénierie, notamment pour les systèmes de chauffage central de bâtiments avec une doublure horizontale des pipelines, notamment un Porte-, section par section, et d' autres.

Connu convecteur plinthe constitué d'un tube de transfert de chaleur et la boîte à ailettes en tôle d' acier (voir. Tutorial Gusev VM "Chauffage et ventilation", Stroyizdat, Leningrad branche, publ. 1975 s.70-71, ris.7- 13).

L'inconvénient de cette conception est une technologie de boîte de buse ailettes sur la conduite de la chaleur, ce qui provoque la formation d'un film d'air sur la surface des tubes de transfert de chaleur et les valeurs de différence de boîte à ailettes de dilatation thermique de la chaleur-pipe et boîte de fin de contact pendant le fonctionnement de l'appareil de chauffage qui réduit la zone de fin de transfert de chaleur , car le film Air est un isolant thermique classique.

Le plus proche du dispositif de chauffage selon est une unité de chauffage pour les systèmes de chauffage central, constitué de sections, des éléments tubulaires thermoformées pour le liquide de refroidissement, et les nervures (voir. Brevet RF №2092747, à la CIG 7 F 24 F 1/14, publ. 10.10 0,97 g).

Les inconvénients des conceptions de l' art antérieur est la complexité des composés d'éléments tubulaires reliés entre eux par des broches, l'utilisation de coûteux coulée de métal réfractaire pour la fabrication de moules des éléments tubulaires, la complexité des techniques de fabrication.

L'objectif de la solution technique proposée est d'accroître la mise en valeur de transfert de chaleur, ce qui simplifie la conception et la sauvegarde de fabrication et de fonctionnement chauffe.

solution technique à ce problème est atteint par le fait que, dans une unité de chauffage de la carte mère des systèmes de chauffage central, constitué d'une section formée par un élément de transfert de chaleur tubulaire pour le liquide de refroidissement et des ailettes en fonction de la section invention , il est prévu à l'avant, avec verticale canaux traversants, les équipes de basse température inférieures et supérieures des écrans-circuits, et respectivement convection arrière des boucles avec des ailettes et zavihriteljami et élément tubulaire de transfert de chaleur est pourvu d'une plaque verticale disposées radialement sur laquelle sont fixés les avant écrans contours supérieurs et préfabriqués inférieure et convection par conséquent arrière des boucles ainsi vrilles positionnés à l'intérieur des connexions intersectionnelle, tandis qu'un intersectionnelle dispositif externe les composés sont formés comme des tampons.

élément teploobmenivayuschy tubulaire avec des ailettes, avant, en bas et les meilleures équipes écrans contours et des circuits de convection arrière utiliser une double symétrie par rapport aux plans horizontal et vertical et plaque verticale disposées radialement fixe et ses surfaces de contact entre les équipes avant écrans-circuits et convection arrière les contours appliqués fortement conducteur de mastic adhésif.

La section est en fonte, l'acier, l'aluminium et ses alliages, et des écrans préfabriqués contours - dessin d'une feuille d'aluminium ou d'un matériau non métallique.

Cette disposition permettra d'améliorer l'intensification du transfert de chaleur, afin de simplifier la conception des dispositifs de chauffage et d'améliorer l'efficacité de fabrication et de fonctionnement.

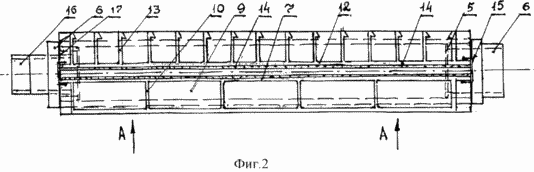

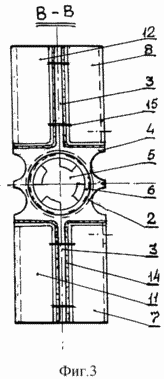

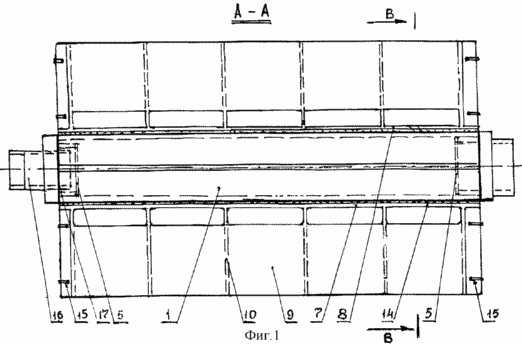

L'essence de la plinthe est illustrée par les dessins sur lesquels: la figure 1 est une vue de face de l'A-A de la figure 2 - une vue de dessus, la figure 3 - une section suivant la ligne B-B.

appareils de chauffage Plinthe SYSTÈMES DE CHAUFFAGE CENTRAL appareils de chauffage Plinthe SYSTÈMES DE CHAUFFAGE CENTRAL
appareils de chauffage Plinthe SYSTÈMES DE CHAUFFAGE CENTRAL

Plinthe de chauffage se compose d'une section 1 d'une chaleur tubulaire élément 2 émettant, reliant une plaque disposée radialement vertical 3, les ailettes 4, vrilles 5 flux situé dans les connexions intersectionnelles 6, affichages modulaires, circuits en basse température inférieure avant 7 et supérieure 8, une verticale canaux 9 et nervures 10, respectivement, et les circuits de convection arrière 11, 12 avec des nervures 13 sur la surface de contact entre les circuits à basse température avant, les équipes écrans - les 7 et supérieure 8, circuits convectifs arrière inférieurs 11, 12, et une plaque verticale disposées radialement 3 est appliqué très conducteur mastic adhésif 14, les écrans-circuits préfabriqués fixés sur une plaque verticale disposées radialement 3 pinces élastiques 15.

plinthe pour la connexion à un conducteur de chaleur a 16 buses et les joints d'étanchéité 17.

Dispositif fonctionne comme suit

Le transfert de chaleur du liquide de refroidissement à l'environnement se produit rapidement à travers la chaleur tubulaire élément 2 émettant, dans un tourbillon turbulent créé artificiellement en mode zavihriteljami 5 composés intersectionnelles 6, dans lequel il y a une section dans la zone avec une forte perte de chaleur du liquide de refroidissement à la paroi de la chaleur élément tubulaire 2 émettant.

5 tourbillonnement montés dans les composés intersectionnelles 6, le long de la longueur de la chaleur élément tubulaire 2 émettant dans la section périphérique crée un mouvement de rotation tourbillonnant qui perturbe la couche d'écoulement laminaire à proximité de la paroi de la chaleur élément tubulaire 2 d'émission, qui est isolant, un lit fixe de liquide de refroidissement. Cela augmente le transfert de chaleur vers la paroi et la température de la paroi, ce qui accroît le transfert de chaleur entre le fluide caloporteur et la paroi de la chaleur élément tubulaire 2 d'émission à l'intérieur et l'extérieur entre l'avant-circuite les écrans 7 et 8 et convectif arrière préfabriqués boucles 11, 12 - avec l'environnement.

Ainsi, en augmentant la température de la paroi de la chaleur élément tubulaire 2 d'émission, ce qui permet d'étendre la section de surface extérieure plinthe.

chaleur tubulaire d'émission de l'élément 2, les contours frontaux des écrans 7 et 8 et, respectivement préfabriquées, des circuits convectifs arrière 11, 12 sont formées avec une double symétrie par rapport aux plans horizontaux et verticaux.

Pour créer des sections de l'intégrité structurelle au niveau des surfaces de contact entre la plaque verticale radiale 3, les avant-circuits écrans 7 et 8 et circuits convectifs arrière 11 préfabriqués, 12 appliqué Mastic très conducteur adhésif 14 springy et ils sont des pinces fixes 15.

La production du dispositif de chauffage est réalisé à partir de la fonte, l'acier, l'aluminium, les alliages, les écrans préfabriqués contours de la feuille de dessin d'aluminium ou d'un matériau non métallique.

En utilisant les systèmes centraux proposé de chauffage par plinthes chauffantes permettent une comparaison avec le prototype d'augmenter l'intensification du transfert de chaleur due à l'expansion de la surface extérieure et une augmentation de la densité nominale, de simplifier la conception, diminuer la surface de l'unité de poids d'améliorer la performance économique des systèmes de chauffage.

REVENDICATIONS

1. plinthe systèmes de chauffage central, composé d'une section formée par un élément tubulaire de la chaleur du liquide de refroidissement, et des ailettes, caractérisé en ce que la partie avant est munie de verticale à travers-canaux, la partie inférieure et supérieure des circuits à basse température, les écrans des équipes et à l'arrière, respectivement, convective boucles avec nervures et zavihriteljami et élément tubulaire de transfert de chaleur est pourvu d'une plaque verticale disposées radialement sur laquelle sont les écrans supérieurs et inférieurs avant contours préfabriqués et arrière fixé respectivement convection boucles ainsi vrilles positionnés à l'intérieur des connexions intersectionnelle.

2. plinthe chauffante selon la revendication 1, caractérisé en ce que le dispositif externe lorsque vrilles composés intersectionnelle sont sous la forme de joints.

3. Plinthe dispositif de chauffage selon la revendication 1, caractérisé en ce que l'élément teploobmenivayuschy tubulaire avec des ailettes, avant, bas et haut des écrans préfabriqués contours et les circuits de convection arrière utilisent une double symétrie par rapport aux plans horizontal et vertical, et fixé à la plaque verticale disposées radialement, et sur ses surfaces de contact entre les écrans des équipes avant et arrière-circuits boucles convectives appliquées très conducteur mastic adhésif.

4. Dispositif de chauffage Plinthe selon l'une quelconque des revendications 1-3, caractérisé en ce que la section est faite de fer, l'acier, l'aluminium et leurs alliages, des écrans préfabriqués contours de l'aluminium en feuille de dessin ou d'un matériau non métallique.

Version imprimable
Date de publication 07.12.2006gg
