Fédération de Russie Patent RU2267068
CHALEUR POUR SECHER DES MATERIAUX DIVERS
Nom de l'inventeur: Payusov Michael A. (RU)
Le nom du titulaire du brevet: Payusov Michael A. (RU)
Adresse de correspondance: 612140, Kirov, n Darovskoy Str ... Noël, 3, M.Ya.Payusovu
Date de début du brevet: 26.03.2001
L'invention est destinée à la préparation de l'agent de séchage et peut être utilisé dans la puissance. Le générateur thermique comprend une chambre de combustion pour brûler un gaz combustible et un ventilateur mobile iskrodozhigatel disposés en deux chambres fermées disposées en série le long du gaz de combustion provenant de la chambre de combustion vers le ventilateur. La chambre de combustion est adaptée pour la combustion d'un carburant, iskrodozhigatel reliée à la chambre de combustion et les buses de soufflage et comportant une paroi de séparation perméable au gaz sur laquelle la couche de remblai de stockage thermique formant sous l'action dynamique du lit fluidisé en phase gazeuse, dans lequel le premier le long de la chambre à gaz est reliée à la conduite d'atmosphère dans laquelle porte monté. L'invention permet l'utilisation d'un carburant en cours de préparation pour le séchage de matériaux déshydratants dans sa structure qui permet la présence de gaz de combustion, ce qui réduit les coûts de fabrication et l'amélioration de la sécurité incendie
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la chaleur ingénierie électrique, notamment pour générateurs de chaleur, et peut être utilisé pour le séchage thermique des différents matériaux.
générateur connu de chaleur qui fonctionne sur le carburant liquide ou gazeux, composé de deux blocs: le ventilateur et la cheminée. L'unité de brûleur comprend une chambre de combustion avec un échangeur de chaleur, le carburant et le système électrique. Pour le séchage d' un mélange d'air avec échangeur de chaleur de récupération des gaz de combustion est éteint et la préparation de l'agent de séchage a lieu par contact direct - ". Burner unité TAU 0,75 description et utilisateur Manuel technique" chauffer et mélanger le chauffage du liquide de refroidissement / cm .. Slobodskoy, 1985, p. 9 /.
L'inconvénient de cette solution technique est la présence d'étincelles dans un agent de séchage, pour certains types de séchoirs ou des matériaux de séchage ne sont pas autorisés.
Le plus proche de la totalité des caractéristiques analogiques de l'invention revendiquée est un "procédé de production de l'agent de séchage et un dispositif pour sa mise en oeuvre", comprenant une chambre de combustion pour brûler un ventilateur de carburant des gaz de motif et iskrodozhigatel disposés en deux chambres fermées disposées en série le long du gaz de combustion provenant de la chambre de combustion , le ventilateur, et est situé entre les chambres de la chambre de buse et la combustion catalytique et de la buse, respectivement, et de catalyseur adapté pour fonctionner au gaz combustible / cm. aS №1506221, F 23 14/18, 09/07/1989, page 3 /.
Les inconvénients de cette solution technique est la capacité à utiliser que du combustible gazeux, ce qui limite son utilisation et la perte d'utilisation de combustible local moins cher, tels que des déchets de bois dans le séchage bois, qui doivent être éliminés des coûts supplémentaires, mais aussi la présence d'assez cher de grilles catalytiques, qui doit être nettoyé périodiquement et régénéré.
Le but de l'invention est de permettre l'utilisation d'un combustible dans tous les séchoirs et l' un des matériaux secs, ce qui permet la présence d'un agent de séchage, les gaz de combustion avec de la plus grande utilisation de la valeur calorifique du combustible, la réduction des coûts de fabrication des générateurs de chaleur en utilisant des matériaux de construction conventionnels, ce qui réduit le risque d'incendie , même des générateurs de chaleur avec les échangeurs de chaleur à récupération à situations extrêmes, comme le mur de coupure d'urgence milieu de séparation.
L'objectif est atteint en ce que la source de chaleur comprend une chambre de combustion adaptée à la combustion du carburant. Elle peut être faite d'un acier résistant à la chaleur, et à partir de matériaux de construction conventionnels avec futirovkoy intérieure firebrick à toute condition de température de possibles différences de température sur la surface de la chambre, qui ne peut résister à l'acier résistant à la chaleur. Le générateur de chaleur comprend un ventilateur et le gaz d'entraînement et iskrodozhigatel disposés en deux chambres fermées disposées en série le long du gaz de combustion provenant de la chambre de combustion vers le ventilateur. La chambre de combustion est adaptée à la combustion d'un carburant, mais iskrodozhigatel relié à celui-ci ainsi que les buses de soufflage et comportant une paroi de séparation perméable au gaz sur laquelle la couche de générateur de remplissage de stockage thermique au cours de lit fluidisé de gaz d'impact dynamique, dans lequel le premier le long de la chambre à gaz est reliée à la conduite d'atmosphère dans laquelle porte monté. Le plus grand nombre d'étincelles pendant les travaux du combustible solide se produit lorsque jetant dans la chambre de combustion et shurovke. Pour exclure la possibilité de passage des grandes étincelles à ce moment à travers l'accumulation de chaleur entre les chambres de remplissage iskrodozhigatelya installé soupape, dans la position fermée lorsque la première sortie avec la porte coulissante iskrodozhigatelya chambre de fumée du tube de chambre de combustion. Pour automatiser la vanne de commande entre les chambres iskrodozhigatelya sbloshirovano toplivozagruzochnoy avec une porte de la chambre de combustion en position ouverte lorsque la vanne est fermée.
L'invention est illustrée par les dessins.

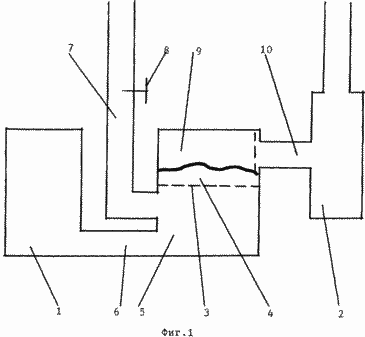

La figure 1 est une source de chaleur pour un combustible liquide ou gazeux,

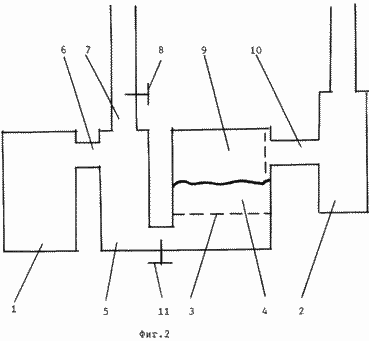

2 - combustible solide
La source de chaleur comprend une chambre de combustion 1, 2 ventilateur, qui est situé entre iskrodozhigatel. Elle est faite en deux chambres fermées, qui sont reliées entre elles par une cloison perméable aux gaz 3, sur laquelle le stockage thermique 4 remblayer gaz formant sous l'influence du lit fluidisé dynamique. Tout d'abord le long de la chambre 5 de gaz est reliée à la chambre de combustion 1 buse 6 et avec l'atmosphère - conduit 7, sur lequel la porte 8 et la seconde chambre 9 est connecté avec le ventilateur 10. Lorsque deux opérations de conduite sur le carburant solide entre les chambres 5 et 9 iskrodozhigatelya installé la vanne 11.
La source de chaleur est le suivant. Les gaz de combustion provenant de la chambre de combustion 1 par le vide créé par le ventilateur 2 passent successivement à travers la chambre 5 iskrodozhigatelya où l'air pénètre par le conduit 7 sous l'action de la même dilution. Le degré de dilution des gaz de combustion avec de l'air atmosphérique afin d'obtenir une température désirée d'un agent de séchage est contrôlée au moyen de la porte 8 qui est monté sur la buse 7. Dans le procédé de mélange des gaz de combustion avec un coefficient d'excès d'air de l'air atmosphérique augmente constamment et à un certain point atteint la valeur optimale pour la post-combustion des étincelles et de gaz réducteurs ( par exemple, le carbone) des valeurs, ce qui contribue à leur brûlé. Pas eu le temps de brûler les étincelles avec une dilution supplémentaire des gaz de combustion et en réduisant la température de l'air du mélange est refroidi, ce qui empêche la combustion. Réfrigération la plupart des jets de gaz chauds, et avec elle les étincelles, le stockage thermique et le remplissage favorise 4, qui prend la chaleur résiduelle provenant d'un hot jets de gaz, et il donne à la plus froide, égalisant ainsi la température de l'agent de séchage. Et puisque l'impact dynamique des gaz sur la garniture 4 il forme un lit fluidisé, non seulement les niveaux de température des gaz, et prend la chaleur provenant des étincelles non brûlés. En outre, les particules de remplissage étant en mouvement et les collisions entre eux, une étincelle continue fraisées imbrûlé dans lequel celle-ci, après avoir passé à travers le lit fluidisé ne sera pas en mesure d'allumer le matériau à sécher, et un moyen de séchage quantité négligeable de chaleur qu'ils puissent communiquer. Les gaz de combustion provenant de la chambre de combustion 1 en une iskrodozhigatelya de chambre 5 par le conduit 6 et de l'agent de séchage de la seconde chambre 9 par le conduit 10 pénètre dans le ventilateur iskrodozhigatelya 2, dans lequel il délivre à la sécheuse.
Le plus grand nombre d'étincelles lorsque combustible solide est formé en jetant dans la chambre de combustion 1 et shurovke. Pour exclure la possibilité d'étincelles passant grand en ce moment à travers le remblai accumulé fond 4 et en outre, entre les chambres de séchage 5 et 9 iskrodozhigatelya mis verrou 11. Le verrou 11 est fermé à l'avance avant de jeter des portions de carburant dans la chambre de combustion 1 ou shurovke en passant les gaz de combustion à travers le remplissage 4 et plus loin dans le sèche-linge est arrêté et la buse 7 est à cette chambre de combustion point de cheminée 1 à travers laquelle des étincelles et aller de pair avec les gaz de combustion. Et la dépression dans la chambre de combustion 1, favorise l'entraînement des étincelles dans l'esprit large à partir du ventilateur est réduit. Vanne pour la commande automatique 11 est interverrouillé avec une chambre de combustion porte toplivozagruzochnoy 1, en position ouverte lorsque la vanne 11 est fermée.
L'invention permet l'utilisation de tout type de combustible pour les matériaux de séchage qui permettent de séchage en présence des gaz de combustion, tels que les céréales fourragères, le bois en utilisant la valeur de chauffage ensemble du carburant, ce qui réduit considérablement sa consommation contrairement à l'utilisation de l'échangeur de chaleur de récupération, où la chaleur est perdue avec les gaz de combustion en raison de la libération eux de l'échangeur de chaleur à l'atmosphère. Dès que la sortie des gaz de combustion provenant de la chambre de combustion sont dilués avec de l'air, ce qui conduit à une diminution de la température - Application des matériaux de construction classiques, et elle réduit le coût de la source de chaleur. derrière la dilution de la chambre de combustion des gaz de fumée de l'air permet au processus de combustion dans la chambre de combustion et la iskrodozhigatelya de chambre avec un rapport d'air en excès optimal pour assurer la combustion fiable du carburant dans la chambre de combustion et la post-combustion dans iskrodozhigatele gaz réducteurs comme le carbone et les étincelles, réduisant de ce fait une combustion incomplète chimique du combustible et en améliorant la thermique l'efficacité du générateur de chaleur. Améliorer la sécurité incendie, même en comparaison avec les générateurs de chaleur, équipé d'échangeurs de chaleur de récupération dans lequel la paroi séparant la destruction accidentelle du milieu (fissures, brûlant des tampons) sont souvent la cause des incendies dans le sèche-linge, tandis que la source de chaleur a proposé à l'origine conçu pour fonctionner dans ce mode. Pour réduire les risques d'incendie et de prévenir les conséquences d'une opération d'urgence des générateurs de chaleur existants possibles pour rénover leur iskrodozhigatelem proposé.
REVENDICATIONS
1. Générateur thermique comprenant une chambre de combustion pour brûler un gaz combustible et un ventilateur mobile iskrodozhigatel réalisé sous la forme de deux chambres fermées disposées en série le long du gaz de fumée de la chambre de combustion du ventilateur, caractérisé en ce que la chambre de combustion est apte à la combustion de carburant, iskrodozhigatel connecté avec une chambre de combustion, et des buses à jet et contient une cloison perméable aux gaz, qui est une couche de stockage de remplissage thermique en formant des gaz sous l'influence du lit fluidisé dynamique dans lequel la première chambre le long de la conduite de gaz reliée à l'atmosphère à laquelle la porte.
2. Générateur thermique selon la revendication 1, caractérisé en ce qu 'entre les chambres d'amortisseur iskrodozhigatelya fixé à la position fermée avec la buse à tiroir qui iskrodozhigatelya première chambre est un tuyau d'évacuation de la chambre de combustion.
3. Le générateur de chaleur selon la revendication 1 ou 2, caractérisé en ce que la soupape de commande entre les chambres iskrodozhigatelya toplivozagruzochnoy interverrouillé avec une porte de la chambre de combustion.
Version imprimable
Date de publication 07.12.2006gg
