invention
Fédération de Russie Patent RU2161289
HEAT avec la méthode non-chauffage
Nom de l'inventeur: Kotelnikov Valery
Le nom du titulaire du brevet: Kotelnikov Valery
Adresse de correspondance: 117279, Moscou, CENTER Maclay ul.Mikluho-55A, ZAO "FIRMA" SERVICES DE BREVETS "Harchenko EA
Date de début du brevet: 15.06.2000
L'invention a pour but de chauffer le fluide de refroidissement, sans l'utilisation d'électricité, des flammes et d'autres dispositifs de chauffage et peut être utilisé pour le chauffage d'objets dans une variété d'industries. La source de chaleur comprend une pompe, les tuyaux d'aspiration et de refoulement qui sont raccordés à la canalisation placée dans un échangeur de chaleur et relié à l'appareil à jet de la buse d'aspiration avec une tubulure de raccordement à l'orifice d'évacuation. La buse comprend un appareil à jet est installé de manière tangentielle et à un angle par rapport à la verticale pour ajuster l'angle d'inclinaison qui procure l'efficacité du contrôle de chauffage.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la chaleur d' ingénierie, en particulier pour des installations de chauffage, fonctionnant selon le principe d' un chauffage sans l'utilisation d'électricité, des flammes et d' autres appareils de chauffage, et peut être utilisé pour le chauffage d'objets dans une variété d'industries.
Générateur de chaleur connu , comprenant une pompe, les tuyaux d'aspiration et de refoulement qui sont raccordés à un conduit placé à l' intérieur et un échangeur de chaleur raccordé à la buse d'aspiration avec l'appareil de buse à jet reliée à l'orifice de sortie [1].
L'inconvénient de ce dispositif est le manque d'efficacité du chauffage et de l' échec de la réglementation.
L'invention vise à augmenter l' efficacité du chauffage et de permettre le réglage du degré de chauffage.
Ce but est atteint en ce que la source de chaleur comprenant une pompe d' aspiration et de refoulement des buses sont reliées par pipeline pour loger l'échangeur de chaleur et relié à l'appareil à jet de la buse d'aspiration avec une buse reliée à l'orifice de pression, la partie de buse de l'unité à jet d' encre tangentiellement, et est inclinée par rapport à la verticale, et l'angle peut varier.
 |
 |

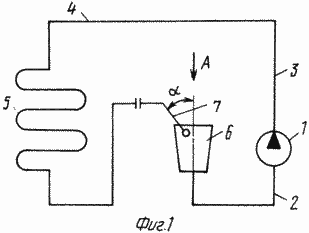

Fig. La figure 1 montre le schéma général du générateur de chaleur, la figure. 2 - Une vue de la figure. 1.
Le générateur de chaleur comporte une pompe 1, les deux aspiration et de refoulement 3 qui sont raccordés au conduit 4. Le conduit 4, un échangeur de chaleur 5 et 6 appareil à jet est relié à la conduite d'aspiration 2 de la pompe 1. Dans l'appareil à jet d'encre 6 entre dans la buse 7, qui est reliée à l'orifice d'évacuation 3, la pompe 1 .
La buse 7 comprend un appareil à jet 6 est fixé de manière tangentielle et à un angle
avec la possibilité de régulation.
CHALEUR DE TRAVAUX QUI SUIT
La pompe 1 à travers la buse de sortie 3 fournit du liquide de refroidissement (eau) à la conduite 4 et la buse 7. Après le passage de l'échangeur de chaleur 5, le flux de liquide de refroidissement remplit appareil à jet 6, et par l'intermédiaire d'une buse d'aspiration 2 est dirigée vers la pompe 1. Le chauffage est effectué au détriment de l'accélération du fluide de refroidissement qui est en appareil à jet 6, le jet de fluide de refroidissement sortant de la buse 7. dans ce cas, en raison de la position tangentielle de la buse 7 et l'effet centrifuge RESULTANT effectue une accélération constante de particules dans le dispositif de refroidissement du jet, non seulement linéaire, mais aussi centripète, et non seulement des particules accélérées entraînées à jet mais particule "planer" dans l'espace du dispositif 6. ceci augmente l'efficacité de chauffage du liquide de refroidissement.
Merci à l'installation de la buse à un angle, et cet angle possible le chauffage de réinstallation efficacité augmente ou diminue en fonction des besoins du client.
L'inclinaison est effectuée, par exemple, la reconfiguration du genou avec la buse 7.
SOURCES D'INFORMATION
certificat de 1. Auteur URSS N 1703924, F 24 H 3/02, publ. 1.7.92.
REVENDICATIONS
Générateur de chaleur, comprenant une pompe, les tuyaux d'aspiration et de refoulement reliées par canalisation avec placés dans un échangeur de chaleur et relié à la buse d'un appareil à jet de la buse d'aspiration reliant à l'orifice de décharge, dans lequel la buse comprend un dispositif à jet tangentiellement et fixé à un angle par rapport à la verticale, avec la possibilité d' l'angle d'inclinaison.
