invention
Fédération de Russie Patent RU2202743
CHALEUR ROTARY PUMP hydropercussion
Nom de l'inventeur:. Petrakov AD; Radchenko SM. Yakovlev OP
Le nom du titulaire du brevet: Limited Liability Company "Radeks"
Adresse de correspondance: 656037, Barnaul, ul. Karaganda, 6a, société à responsabilité limitée "Radeks" Directeur S.M.Radchenko
Date de début du brevet: 07.06.2001
L'invention concerne des conceptions de pompes, générateurs de chaleur qui peuvent être utilisés dans les systèmes de chauffage fermé autonomes de bâtiments résidentiels, publics et industriels, mais aussi pour l'eau chaude et le chauffage de fluides dans les systèmes de traitement. Résumé de l'invention est que la pompe rotative, le générateur de chaleur ayant un corps creux avec des buses d'aspiration et de refoulement et situé à l'intérieur du boîtier de façon concentrique les unes aux autres du rotor et du stator, formant entre elles un canal associé avec les trous ménagés dans les buses de forme conique dans un canal annulaire avec côté du rotor et du stator sont munis de cavités perforées qui sont placées à l'intérieur des sphères creuses élastiques et des bagues avec des trous pratiqués dans les sous la forme de buses coniques orientées vers l'intérieur canal annulaire et la base des conduits d'alimentation et d'évacuation de liquide chauffé sont situés dans le canal annulaire. Cette conception du générateur de pompe de chaleur permet d'installer le mode de chauffage de liquide d'économie d'énergie.
DESCRIPTION DE L'INVENTION
L'invention concerne des conceptions de pompes, générateurs de chaleur qui peuvent être utilisés dans les systèmes de chauffage fermé autonomes de bâtiments résidentiels, publics et industriels, mais aussi pour l' eau chaude et le chauffage de fluides dans les systèmes de traitement.
La solution technique le plus proche est un générateur de chaleur de la pompe rotative (RU brevet 2.159.901), comprenant un corps creux avec une buse d'aspiration pour fournir du fluide à chauffer. A l'intérieur du logement est un rotor à double faisceau d'une roue centrifuge avec des trous le long de la périphérie. Un stator situé de façon concentrique avec les alésages du rotor. Les ouvertures du rotor sont réalisés sous forme de buses venturi kruglotsilindricheskih et les ouvertures dans le stator - que l'élargissement soudain buses.
Inconvénients du dispositif connu est que le liquide est chauffé insuffisamment en une seule passe à travers le générateur-pompe à chaleur. Pour augmenter la température du liquide est nécessaire à plusieurs reprises de pompage à travers la pompe à une source de chaleur.
Le problème technique résolu par l'invention est de fournir un dispositif qui passe à travers, le fluide traité est soumis à divers facteurs qui influent sur elle, entraînant un chauffage intense du liquide en un seul passage à travers la source de la pompe hydraulique de la chaleur.
Le problème est résolu en ce que la rotation de la pompe hydraulique, un générateur de chaleur ayant un corps avec une buse d'aspiration pour fournir un fluide à chauffer et le tuyau d'évacuation pour évacuer le liquide chauffé et placé à l' intérieur du boîtier de manière concentrique à l'autre du rotor et du stator, est formée entre un canal associé avec les ouvertures réalisés dans les buses de forme conique dans le canal annulaire du rotor et du stator sont munies de cavités perforées à l'intérieur duquel sont placés les sphères creuses élastiques, et des anneaux réalisés dans ces trous de manière à former des buses coniques tournées vers l'intérieur canal annulaire et la base de la buse d'alimentation de liquide chauffé et robinet situé dans le canal annulaire.
 |
 |

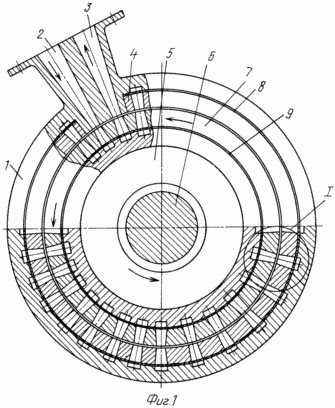

La figure 1 représente une coupe de la pompe hydraulique rotatif, un générateur de chaleur, comprenant les parties principales suivantes: 1 - un corps creux; 2 - une entrée pour l'alimentation en liquide chauffé; 3- sortie pour retirer le liquide chauffé; 4 - la bague de stator avec des trous; 5 - pompe du générateur de chaleur rotatif; 6 - un arbre d'alimentation; 7 - un anneau de rotor avec des trous; 8 - sceller le stator; 9 - un joint d'étanchéité du rotor.

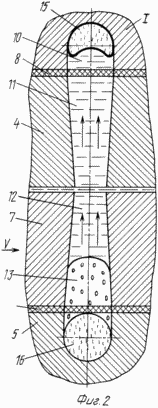

La figure 2 illustre le noeud I au mouvement gidroporshnya du rotor dans les trous de perçage de stator
 |
 |

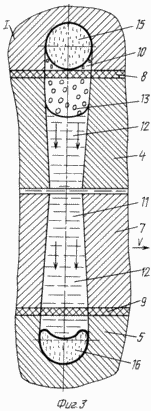

La figure 3 illustre noeud I gidroporshnya le mouvement du rotor dans le trou de forage stator.

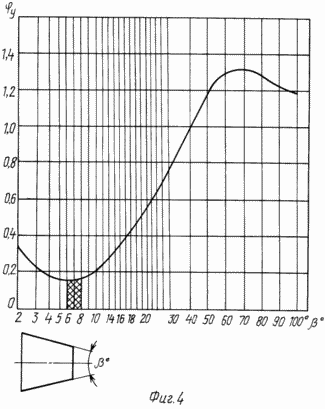

La figure 4 montre un graphique de l'amplitude du facteur d'exhaustivité de l'impact
y de l'angle d'extension
le rotor et les buses du stator, ce qui montre que l' angle de dilatation le plus favorable est compris 8/6 o. A ces angles, la perte de pression à faible débit dans les buses. Le tableau suivant montre un schéma des trous de buse.
Le processus décrit CHALEUR QUI SUIT
En faisant tourner l'arbre 6 (figure 1), le liquide chauffé à travers le tube d'aspiration 2 du corps creux 1 est alimenté à l'anneau de rotor 7, le fluide remplit le trou 7 du rotor, et un passage annulaire entre la bague de rotor 7 solidaire du rotor 5 et la bague de stator, et ensuite les trous un anneau de stator.
Sous l'influence de la force centrifuge fluide dans le trou de la buse du rotor, est jeté dans l'espace annulaire entre le rotor et le stator, les anneaux, et pénètre dans les trous d'orifices du stator lorsque combinés. Lorsque le fluide se déplace le long de l'ouverture de la buse du stator est déformée sphère creuse 15 par l'action de marteau de l'eau 11 (2). Pour empêcher la propagation du liquide au moment de l'ouverture de l'amortisseur hydraulique 10 du boîtier 1 et du stator 8 trous sont fermés hermétiquement par un joint, et les ouvertures du rotor 9 est similaire joint étanche.
Le liquide éjecté par la buse sous l'action du rotor de l'énergie cinétique dans la buse forme un piston hydraulique du rotor 12 pour former une zone d'évacuation 13. Dans la zone 13, le volume fermé se produit sous l'influence de la pression réduite, la vapeur de saturation et sa formation de liquide de bulles de cavitation.
Lors d'un déplacement vers le trou de stator suivant (3) des ouvertures du rotor, le liquide est sortie de l'orifice de buse du stator, sous l'action de l'énergie d'une sphère creuse 15 qui, en prenant sa forme initiale, en fonction de l'énergie cinétique du fluide. Etant donné que l'alésage du rotor est vide, le liquide à partir de l'ouverture de buse du stator circule dans un alésage du rotor. La forte augmentation de la pression hydraulique dans la zone de frappe 14 provoque le liquide pour condenser les vapeurs et les bulles de cavitation, et l'énergie cinétique du liquide déforme la balle creuse 16 dans l'alésage du rotor.
Lors du remplissage des liquides 13 zones de vide du rotor et le stator lorsque la condensation de la vapeur de liquide se produit une forte diminution dans leur intégralité. Il est connu que la quantité de condensat à 400-1500 fois moins que la quantité de vapeur en poids d'un équivalent.

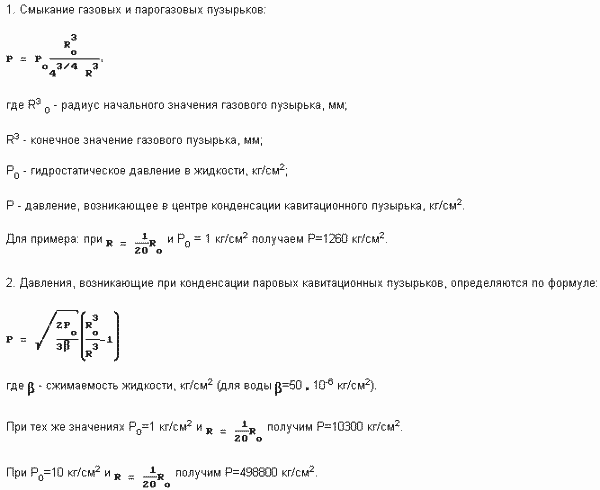

Une pression résultant de la condensation de la vapeur et du gaz et des bulles de cavitation, peut être déterminée par les formules:
Toutes les valeurs de pression ci-dessus se produisent dans les bulles de cavitation de la condensation. Dans un fluide en mouvement, et plus encore dans la condensation de bulles dans un marteau de l'eau se produit une déformation de la surface et la forme de changement.

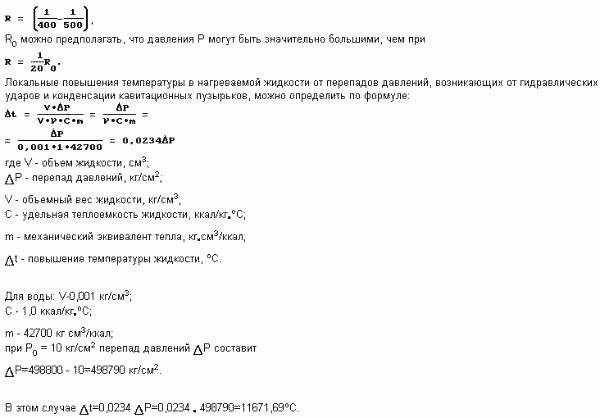

Lorsque condensation déformée des bulles de cavitation se posent les flux cumulés, la pression qui peut dépasser la pression de condensation idéale bulles jusqu'à une douzaine de fois. Compte tenu des variations du volume de la vapeur dans la condensation (400-1500) et les valeurs
Des procédés similaires d'évaporation et de condensation, les coups de bélier et de cavitation se produit dans les buses du rotor et du stator à plusieurs reprises avec l'augmentation de la pression de la buse d'aspiration 2 à 3. Le fluide chauffé sur la buse de décharge est dirigée vers la destination.
Afin de réduire les pertes par frottement dans les buses, et par conséquent réduire la pression et pour empêcher la séparation du jet sur les parois de l'angle de la buse d'expansion doit se situer dans 8/6 o.
En ajustant le débit d'écoulement du fluide en écoulement, la pression à l'entrée de la pompe, une source de chaleur, et le nombre de tours du rotor peuvent être installés en mode de chauffage de liquide d'économie d'énergie.
niveau de Ferronnerie dans les entreprises modernes d'ingénierie permet la fabrication de marteaux hydrauliques pompes rotatives, générateurs de chaleur basés sur disponibles dans le commerce pour le sable, la terre, et d'autres pompes qui ont un rayon important de la roue et sa hauteur
Ladite source de chaleur de la pompe peut être utilisée pour le chauffage et l'approvisionnement en eau chaude des installations, à distance des objets de l'approvisionnement en énergie, mais aussi pour le chauffage de liquides de traitement.
Ces sources de chaleur sont nécessaires dans les domaines nécessitant la préservation d'un environnement propre et une sécurité maximale au point de la production (hôpitaux, maisons de repos, etc.)
LISTE DES LITTÉRATURE USED
1. VV Mayer "L'effet cumulatif des expériences simples." M., 1989, p. 44-47, 92-97, 174-177.
2. L. Bergman "Ultrasound et son application dans la science et de la technologie." Trans. avec elle. ed. BC Grigorieva. M., «Littérature étrangère», 1957, p. 504-505.
3. TM Basta "Hydraulique ingénierie". M., génie mécanique, 1971, p. 44-49, 118, 509-512.
4. RR "Hydraulique" Chugai. Moscou, Leningrad ,, énergie Dep., 1971, p. 14-17, 28-33, 64-74, 135-140, 163-167, 276-286, 307-314, 426-436.
5. PN Kamenev, AN Skanavi, VN Theological et d'autres. "Chauffage et ventilation". M. Stroyizdat 1975, à des heures. I, p. 294-295.
6. russe brevet RU 2159901 Petrakov AD., Sannikov ST Yakovlev OP "Pompe -teplogenerator Rotary" pour
REVENDICATIONS
Le rotor hydraulique source de chaleur de la pompe, ayant un corps creux avec une buse d'aspiration destinée à fournir un liquide chauffé et une conduite d'évacuation pour évacuer le liquide chauffé disposé à l'intérieur du boîtier de manière concentrique à l'autre le rotor et le stator définissant un canal annulaire relié à des ouvertures ménagées dans les buses de forme conique caractérisé en ce que, afin d'augmenter l'efficacité du chauffage du liquide dans le canal annulaire du rotor et du stator sont pourvus d'évidements perforés à l'intérieur duquel sont placés les sphères creuses élastiques, et des anneaux réalisés dans ces trous de manière à former des buses coniques tournées vers l'intérieur canal annulaire et la base buse d'amenée de liquide chauffé et sa sortie située dans le canal annulaire.
Version imprimable
Date de publication 08.12.2006gg
