Fédération de Russie Patent RU2188366
CHALEUR MÉCANIQUE pour chauffage et eau BÂTIMENTS DE CHAUFFAGE
Nom de l'inventeur: Nazyrova Natalia; Leonov Mikhail Pavlovich
Le nom du titulaire du brevet: Nazyrova Natalia; Leonov Mikhail Pavlovich
Adresse de correspondance: 680000, Khabarovsk, ul. Zaparina, 49, kv.7, M.P.Leonovu
Date de début du brevet: 03.01.2001
L'invention concerne la chaleur ingénierie et peut être utilisé pour le chauffage des locaux résidentiels et industriels et de l'eau chaude sanitaire. L'invention consiste en ce que la source de chaleur comprenant une entrée de récipient et la sortie, l'échangeur de chaleur et la chaudière, l'échangeur de chaleur, qui est en même temps désactivateur mouvement de l'eau circulaire, est une enveloppe perforée et l'élément chauffant est constitué de disques montés entre les diaphragmes, le couvercle supérieur, montés sur le capot supérieur buse d'éjection munie de vis d'Archimède intérieure, la bride de la paupière inférieure, passant dans l'arbre et les tiges et disques serrage sont constitués de segments en forme d'abandon individuels séparés par des canaux dont les surfaces sont construites sur la développante et entre l'extérieur et l'intérieur pièces de segments reliés entre eux, des éléments de raidissement, une cavité ayant des sorties vers l'extérieur du disque et dans le canal entre les segments. Un tel mode de réalisation augmente l'efficacité de l'eau de chauffage du générateur de chaleur, sans utiliser une pompe de circulation qui augmente la fiabilité et la durabilité.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la chaleur d' ingénierie et plus particulièrement des dispositifs pour chauffer l' eau et peut être utilisé pour le chauffage des bâtiments , et pour chauffer l' eau à usage domestique et industriel.
dispositif de pompe à chaleur connue utilisant le changement de paramètres physiques et mécaniques de l'eau, en particulier la pression, le volume et la vitesse, pour produire de l' énergie thermique.
Par exemple, la pompe à chaleur par l' AS 458691. Mais son inconvénient est une pression de fonctionnement très élevée jusqu'à 1000 bar, de se développer dans le corps, ce qui nécessite des pièces d'installation de la coque à haute résistance, vannes, etc., ce qui conduit à importantes pertes matérielles et dangereux pour le chauffage domestique.
Le prototype sélectionné comme "générateur de chaleur pour chauffer le dispositif à fluide", le brevet 2045715, constitué d'une source de chaleur, comprenant un liquide mouvements d'accélérateur - la conduite de dérivation et un cyclone, les freins, et avec un tuyau d'alimentation de la pompe à injection. Inconvénients du prototype sont le principe de chauffage de l'eau de cavitation, réduisant dispositif de chronométrage fonctionnant comme cavitation détruit des éléments de structure; la conception de la complexité - l'existence de deux unités distinctes - un générateur de chaleur et une pompe; baisse de l'efficacité avec une augmentation de la puissance de l'appareil.
Objet de l'invention - pour assurer un chauffage efficace de l' eau sans l'utilisation de transfert de chaleur classique, simplification de la conception, assurant une grande efficacité, la réduction des coûts de l' énergie, l' amélioration de la performance - fiabilité et de durabilité.
 |
 |
 |
 |
Fig. La figure 1 représente une vue générale du générateur de chaleur; Fig. La figure 2 montre un chauffe-eau; Fig. La figure 3 montre un disque; Fig. La figure 4 représente un segment.

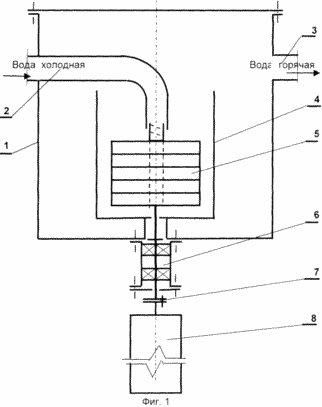

La source de chaleur est constituée d'une capacité mécanique de 1 (fig. 1) comprenant un tuyau d'alimentation 2 pour fournir de l'eau froide et le sépare de l'chaude, la sortie 3 pour l'évacuation de l'eau chaude, l'échangeur thermique 4, dans lequel le chauffe-eau se trouve à 5, en fonction de l'unité de palier 6 et le plomb accouplement en rotation de 7 à un moteur à haute vitesse 8.

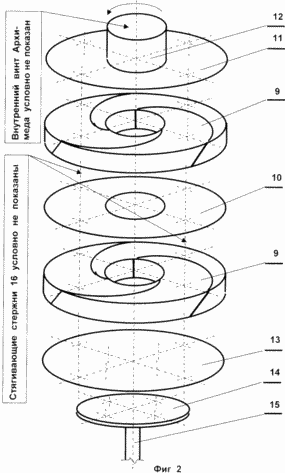

Le dispositif de chauffage 5 (Fig. 2) disposé dans l'échangeur de chaleur 4, tout en étant désactivateur mouvement circulaire d'eau et une enveloppe perforée est constituée de disques 9, monté entre les membranes 10, le couvercle supérieur 11 et sur lequel est monté le pompage de tube 12 munie d'une vis interne Archimède, le couvercle inférieur 13, la bride 14, rouler dans l'arbre 15, le serrage des tiges 16.

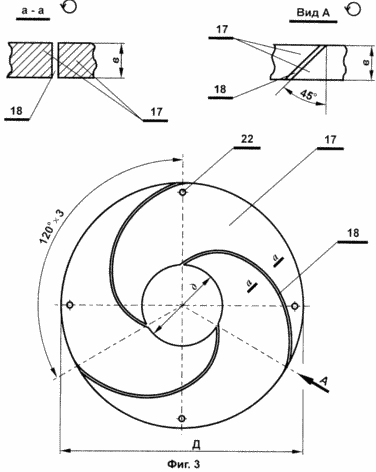

Le disque 9 (fig. 3) ayant un diamètre "D" et une hauteur "c" dans la partie centrale duquel se trouve une cavité cylindrique d'un diamètre "d" est constitué de segments interconnectés égaux de forme 17 en forme de goutte, entre lesquels la hauteur totale "un" disque 9 muni canaux 18 pour le passage de l'eau, qui sont construits sur la surface de la développante.

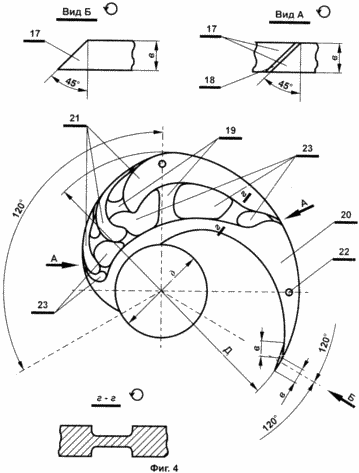

Chaque segment 17 (fig. 4) étant constitué d'éléments interconnectés de raidissement 19 de la partie intérieure 20 et les parties extérieures 21 trous 22 sont prévus (fig. 3, 4) pour le serrage des tiges 16 et 23 et de la cavité où le vide est formé lorsque évacuation de l'eau à travers la sortie 24 vers l'extérieur du disque 9 et à travers des sorties 25 dans le canal 18.
Sortie 24 et la sortie 25 et le canal 18 et la partie de sortie pour éliminer la cavitation réalisée à 45 ° (Fig. 3, 4).
La source de chaleur est le suivant. Lors de la rotation du cylindre 5 par l'intermédiaire du raccord 7, un moteur à grande vitesse 8, l'eau froide, à force agissant à partir de la buse d'alimentation 2 à travers la buse de soufflage 12 dans la cavité centrale constituant l'élément chauffant 5 disques 9, sous l'action de la force centrifuge à grande vitesse et sous haute pression vient à la fois de la cavité centrale du disque 9 par les canaux 18 dans l'échangeur de chaleur 4 et de la cavité 23 par les sorties 24 et 25, avec une cavité à vide 23 est formée.
Dans les canaux 18, aux limites des zones de haute pression et sous vide selon un phénomène connu qui se déroule sous les processus adiabatique, la température locale dans les zones frontalières des zones atteint 10000 o C, ce qui entraîne le chauffage de l' eau au moment où il quitte les canaux 18 dans l'échangeur de chaleur 4 à 100 o C et au- dessus.
En passant par les perforations et la partie supérieure ouverte de l'échangeur de chaleur 4 via le tuyau de sortie d'eau chaude 3 est dans l'eau chaude ou de chauffage.
Le chauffage plus efficace de l'eau est dans un rapport de diamètre "D" disque 9 (fig. 3) et le diamètre "e" de la cavité interne 9 lorsque la hauteur du disque et 3: 1 "à" disque 9 (3), 10-15% du composant diamètre "D" disque 9, avec trois segments 17 du disque 9, avec une sortie 24 (Fig. 4) sur le côté extérieur du disque 9 et trois sorties 25 (Fig. 4) dans le canal 18, et les vitesses linéaires des points situés sur la partie extérieure 9 du disque, à l'intérieur de 95 à 110 m / s.
La puissance du générateur de chaleur peut être modifié plusieurs disques d'installation 9 et diaphragmes ou changer la vitesse du moteur 8.
La ligne du générateur de chaleur peut être à la fois horizontale et verticale, avec l'emplacement haut ou en bas du moteur électrique 8.
La surpression de la bouteille d'eau créée dans le récipient 1 permet à la chaudière afin de servir de pompe de circulation.
Les avantages du générateur de chaleur proposé est d'une conception simple constitué par une seule unité, et en éliminant la nécessité de la pompe, ce qui crée une compression du milieu de travail, que la compression est assurée par la conception même du chauffe-eau; .. Pour réduire la possibilité d' une défaillance structurale des parties, à savoir, il augmente la durée de vie de l'appareil, car il élimine les performances de cavitation des sorties d'eau des segments et conduire à un angle de 45 o; simplification de la conception réalisée par l'absence d'accélération et de dispositifs de freinage, t. To. La pression nécessaire, la vitesse et la température sont créés directement dans le cylindre.
Conformément à la substance de l'invention est faite avec un certain nombre de générateurs de chaleur vitesse du moteur à 10 000 tr / min. Dans cet appareil de chauffage contient des 5 disques ayant un diamètre «D» de 210 mm, le diamètre "d" de la cavité cylindrique de 70 mm et une hauteur «a» de 30 mm, dont chacun comporte trois segments ayant quatre hors de la cavité, dans laquelle un vide, avec des largeurs de canal entre les disques dans la section perpendiculaire à 2 mm. des perforations de diamètre bobine 3 mm. Température de sortie d'eau jusqu'à 100 ° C, la puissance de sortie de 3 kW, la consommation d'énergie 1 kWh.
REVENDICATIONS
Teplogenerator mécanique comprenant une entrée de récipient et la sortie, l'échangeur de chaleur et la chaudière, caractérisé en ce que l'échangeur de chaleur, qui est en même temps désactivateur mouvement de l'eau circulaire, est une enveloppe perforée et l'élément chauffant est constitué de disques montés entre les diaphragmes, le couvercle supérieur monté sur le dessus couvercle buse de mise sous pression prévu avec une vis d'Archimède intérieure, la bride de couvercle inférieur, passant dans l'arbre et les tiges et les disques de serrage se composent de segments en forme d'abandon individuels séparés par des canaux dont les surfaces sont construites sur la développante, et entre les parties extérieures et intérieures des segments éléments interconnectés de raidissement, une cavité, ayant des sorties vers l'extérieur du disque et dans le canal entre les segments.
Générateur de chaleur selon la revendication 1, caractérisé en ce que le cylindre est supporté sur l'ensemble formant palier et est entraînée par un embrayage électrique, l'alignement peut être horizontal, vertical, de la position supérieure ou inférieure du moteur.
Générateur de chaleur selon la revendication 1, caractérisé en ce que la puissance de la source de chaleur est contrôlée en faisant varier le nombre de disques et diaphragmes installés, ou un changement du nombre de tours du moteur.
Version imprimable
Date de publication 08.12.2006gg
