Fédération de Russie Patent RU2282115

CHALEUR HYDRAULIQUE

Nom de l'inventeur: Nikolay Novikov (RU)
Le nom du titulaire du brevet: Limited Liability Company "science et société innovante" New Energy "(RU)
Adresse pour la correspondance: 152903, région de Yaroslavl, Rybinsk, st .. Kirov, 16, «société scientifique innovante" New Energy "
Date de début du brevet: 09.02.2005

L'invention concerne la chaleur d'ingénierie, notamment aux dispositifs de chauffage de liquide, et peut être utilisé pour le chauffage des bâtiments, l'eau chaude et d'autres secteurs de l'économie. Résumé de l'invention est que la source de chaleur comprend un dispositif de tourbillonnement d'entrée hydraulique, sur des côtés opposés qui sont situés le tube à vortex, lequel boîtier est relié au dispositif d'admission de turbulence et le conduit d'évacuation du fluide chauffé. En outre, le générateur de chaleur comprend un diffuseur à fente couplée au corps du tube à vortex. Dans la partie centrale d'un canal de diffuseur à fente axiale formée coaxiale à l'intérieur du boîtier et le tube à tourbillon communiquant avec elle, et coaxiale (annulaire), canal qui section de passage est reliée à l'intérieur du tube à vortex sur un côté et avec le canal axial - d'autre part. Fente diffuseur équipé d'ailettes placées dans le canal annulaire. Avec des lames en radiale de bord de fuite ou l'angle de torsion à la direction radiale qui change le liquide dans le sens opposé de rotation. Une telle disposition permet à la source de chaleur pour augmenter son efficacité en raison de l'intensification du processus de conversion d'énergie.

DESCRIPTION DE L'INVENTION

La présente invention concerne le domaine du génie thermique, notamment aux dispositifs de chauffage de liquide, et peut être utilisé pour le chauffage des bâtiments, l' eau chaude et d' autres secteurs de l'économie.

Générateur de chaleur connu comprenant entrée tourbillonnement dispositif à fluide relié à l' une des extrémités du corps du tube à vortex, à l' intérieur duquel l'extrémité opposée ensemble de freinage monté et à la sortie de la buse du liquide chauffé, la cavité de laquelle le passage est relié à une extrémité du dispositif d'entrée de torsion (brevet RU 2045715 C1, 10,10. 1995).

Parmi les sources de chaleur connues les plus proches de la source de chaleur réclamé est hydraulique décrit dans le brevet RU 2134381 C1, 10.08.1999. Il comprend une entrée d'un dispositif de torsion relié au corps du tube à vortex, un écoulement de buse liquide chauffé, le corps du tube à vortex et la sortie du tube du fluide chauffé sont installés sur des côtés opposés de l'entrée de tourbillonnement corps de dispositif du tube à vortex est conçue comme un élargissement de l'entrée au fond du récipient, la surface intérieure qui est pourvu d'au moins deux rainures longitudinales de forme cylindrique, uniformément réparties autour du périmètre de la section transversale du corps du tube à vortex. la cavité du corps du tube à tourbillon est réalisé sous la forme d'un cône dont l'angle de cône est de 1 à 15 °. des ouvertures carrées, reliant l'entrée à la cavité du corps du dispositif de tourbillonnement du tube à vortex, à 2-6 fois plus grande surface de l'orifice, qui relie le dispositif de tourbillonnement du tuyau d'entrée avec une sortie de fluide chauffé, qui est pourvu d'une surface de section transversale d'écoulement réglable.

Les dispositifs connus ont une assez grande efficacité.

Ceci est dû à une efficacité insuffisante processus de conversion d'énergie, le mécanisme qui assure une turbulence rôle anisotrope essentiel régnant dans la direction radiale, provoquée par des vitesses de cisaillement provoquées par un contre-mouvement périphérique et parallèle à l'axe de tourbillonnement fortement l'écoulement du fluide dans le statique fort gradient de pression radiale.

Le problème technique à résoudre par l'invention proposée, - augmenter l'efficacité du générateur de chaleur.

Le problème technique est résolu en ce que la source de chaleur est un dispositif comprenant hydraulique d'entrée tourbillonnement, sur des côtés opposés qui sont situés le tube à vortex, dont le boîtier est relié au dispositif de tourbillonnement d'entrée et la sortie de la buse du fluide chauffé, comprenant en outre fente diffuseur couplé au corps du tube à tourbillon et ayant un canal axial dans la partie centrale coaxiale à l'intérieur du boîtier du tube à tourbillon et communique avec elle, et coaxiale (annulaire), le canal, l'écoulement est relié à l'intérieur du tube à vortex sur un côté axial et l'autre côté du canal, tandis que le diffuseur à fente munie d'aubes, disposé dans le canal annulaire. Les ailettes dans le canal annulaire formé par le bord de fuite radial ou l'angle de torsion à la direction radiale qui change le liquide dans le sens opposé de rotation.

Un tel agencement fournit une intensification hydraulique du générateur de chaleur du procédé de conversion de l'énergie dans la source de chaleur et, en conséquence, une augmentation de son efficacité efficace.

Ainsi, la source de chaleur est introduite dans les nouvelles caractéristiques hydrauliques connues en conjonction avec permettent de résoudre le problème.

CHALEUR HYDRAULIQUE CHALEUR HYDRAULIQUE

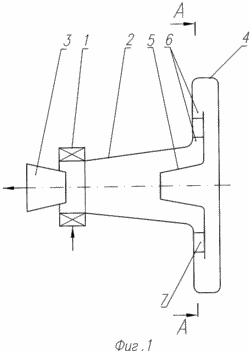

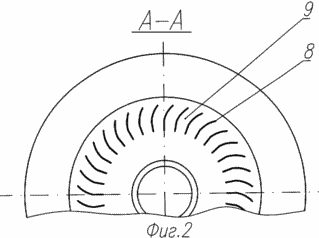

L'invention est illustrée par les dessins, où la figure 1 est une source hydraulique de la chaleur, une coupe longitudinale, la figure 2 - une forme de réalisation de la fente de la lame section de diffuseur AA.

Le générateur de chaleur comprend un (1) d'entrée de tourbillonnement dispositif hydraulique 1, sur des côtés opposés qui sont situés à vortex corps tubulaire 2, qui est relié au dispositif d'entrée de tourbillonnement 1 et le conduit d'évacuation du fluide chauffé 3, d'un cône fendu 4 relié au boîtier 2 du tube à vortex. Le diffuseur 4 présente un canal central axial 5 relié à l'intérieur du corps 2 du tube à tourbillon et communique avec elle, et coaxiale (annulaire), le canal 6 une partie de marche qui est relié à l'intérieur du corps 2 du tube à vortex sur un côté et avec le canal axial 5 - d'autre part. 6 à l'intérieur du canal annulaire (2) comporte 7 pales radiales, ou formés avec une torsion hors bord 8 à un angle à la direction radiale, ce qui modifie le sens de rotation du fluide est inversé.

Générateur de chaleur des ouvrages hydrauliques comme suit. Le liquide est introduit dans le dispositif d'entrée 1 tourbillonnant dans lequel l'écoulement de fluide est accélérée et de torsions, puis pénètre dans l'espace de logement interne 2 du tube à vortex, dans lequel sont formés deux flux de fluide tourbillonnant solide - le périphérique et axiale, de la loi de séparation résultant tourbillonner fortement l'écoulement et mise en oeuvre de processus thermodynamiques dans le domaine des forces de masse à haut débit radial périphérique de gradient de pression statique est à une température plus élevée que le flux axial.

L'écoulement de liquide, se déplaçant le long de la fente en spirale dans la direction du diffuseur 4 et son passage entre le canal annulaire 6 qui amortit la vitesse d'écoulement de fluide dans un canal périphérique 7 entre les lames 9, lorsqu'il est exécuté radiale. Lorsque le bord de fuite 8 des aubes 7 à un angle par rapport à la direction radiale de l'écoulement change le sens de rotation est inversé. En sortant du canal annulaire 6, l'écoulement axial du liquide est accélérée. Accélérer le produit écoulement due au gradient axial de la pression statique, dans la zone axiale du boîtier 2 est réalisé par l'un des dispositifs d'entrée dans la direction du tourbillon fente de diffuseur 4. Au sortir du canal axial 5 dans la zone axiale du boîtier 2, se déplace d'écoulement de fluide dans la direction du tuyau chauffé de drainage de liquide 3. il interagit avec le flux périphérique en les tordant, en l'absence de la vitesse circonférentielle dans le conduit d'entrée 5 ou de déroulement - si la vitesse circonférentielle opposée à la rotation de l'écoulement de liquide provenant du dispositif d'entrée 1. Après passage de la buse de tourbillonnement du liquide chaud sortie 3, le liquide chauffé est fourni consommateurs.

À l'aide des lames 7 dans le canal annulaire 6 conduit à une réduction drastique de la vitesse circonférentielle de l'écoulement de fluide périphérique qui provoque une augmentation du gradient radial de la pression statique dans la section transversale de l'écoulement du fluide hors du canal axial 5, ce qui conduit à une augmentation du gradient axial de la pression statique et, par conséquent, d'augmenter la direction axiale partie paraxial du débit. Cela provoque une intensification de la déformation par cisaillement et, en conséquence, d'augmenter la turbulence anisotrope régnant dans la direction radiale sur la limite et séparant les courants paraxiaux périphériques du liquide en augmentant la différence entre les vitesses d'écoulement de liquide axial, à la limite de la séparation des flux. turbulence anisotropique affecte de manière significative l'écoulement de fluide de chauffage périphérique, faisant partie du mécanisme de conversion d'énergie dans le générateur de chaleur, ce qui conduit à une intensification de la croissance du processus de conversion d'énergie dans la source de chaleur et, par conséquent, une augmentation de son rendement efficace.

Lors de l'utilisation des lames avec une torsion 7 bord de fuite 8 contre la direction périphérique de la vitesse périphérique du fluide à flux axial d'écoulement du fluide sortant du canal axial 5 devient mis en rotation à une vitesse périphérique dans la direction opposée à la vitesse circonférentielle de l'écoulement de fluide périphérique. Cela contribue à une nouvelle augmentation de la déformation de cisaillement due à la différence de vitesses de rotation de sens opposés des courants périphériques et paraxiaux et, par conséquent, d'augmenter la turbulence anisotrope qui augmentent conduit à une intensification du processus de conversion d'énergie dans la source et donc la chaleur, afin d'augmenter encore ses performances efficaces.

Ainsi, l'utilisation du système proposé peut améliorer le générateur de chaleur hydraulique son efficacité efficace.

REVENDICATIONS

1. hydraulique Teplogenerator comprenant du dispositif d'entrée tourbillonnement, sur des côtés opposés qui sont situés à tube à vortex, lequel boîtier est relié au dispositif d'admission de turbulence et le conduit d'évacuation du fluide chauffé, caractérisé en ce qu 'il comprend en outre un diffuseur à fente couplée au corps du tube à vortex et ayant une direction axiale un concentrique canal central à l'intérieur du corps du tube à vortex et communiquant avec elle, et coaxiale (annulaire), canal qui section de passage est reliée à l'intérieur du tube à vortex sur un côté et l'autre côté axial du canal.

2. Générateur thermique selon la revendication 1, caractérisé en ce que la fente est munie d'un aubes de diffuseur disposés dans le canal annulaire.

3. Le générateur de chaleur selon la revendication 2, caractérisé en ce que les ailettes radiales sont faites.

4. Générateur de chaleur selon la revendication 2, caractérisé en ce que les lames sont faites avec un angle de torsion du bord de fuite à la direction radiale qui change le liquide dans le sens opposé de rotation.

Version imprimable
Date de publication 08.12.2006gg
