Fédération de Russie Patent RU2204770

CHALEUR Gorlova

Nom de l'inventeur: Gorlov Vasily
Le nom du titulaire du brevet: Gorlov Vasily
Adresse de correspondance: 446430, région de Samara, Otradny, rue .. Gaïdar, 60, kv.10, V.A.Gorlovu
Date de début du brevet: 28.02.2001

L'invention est destinée à être utilisée dans des générateurs de chaleur, à savoir les générateurs de chaleur à vortex pour liquide de chauffage. L'invention comprend un boîtier sous la forme d'un tuyau, un accélérateur de mouvement conçu comme un cyclone, la face d'extrémité est reliée au boîtier, et le côté à travers le tuyau d'injection - avec un entraînée par un moteur, des dispositifs de freinage sont montés, une - le corps de base opposé au cyclone, à savoir avant que la rondelle , différent, additionnel, - une conduite de dérivation, à la suite de sa zone de raccordement avec un cyclone communiquant avec l'extrémité amont du conduit de dérivation, la face interne de la rondelle est réalisé sous une forme sphérique, l'extrémité de sortie du tuyau de dérivation raccordé à l'entrée de la pompe et la surface intérieure du boîtier est formé avec modification de la courbure, à savoir sous la forme d'un cône tronqué. L'invention permet d'améliorer l'efficacité du générateur de chaleur.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à des générateurs de chaleur, à savoir le générateur de chaleur à tourbillon conçu pour chauffer les liquides et les gaz, tels que l' eau, les systèmes de chauffage à eau chaude ou d' eau chaude, et peut être utilisé dans d' autres secteurs de l'économie.

Connu le plus proche des analogues et adopté comme un générateur de chaleur prototype comprenant un boîtier ayant une partie d' accélérateur de déplacement cylindrique réalisé sous la forme d' un cyclone, la face d'extrémité qui est reliée à la partie cylindrique du TSCHK de boîtier / continue / et le côté - de la buse d'injection avec un entraînée par un moteur, freins montés, l'un - la sortie TSCHK de base avant laveuse / sol / communiquant avec une sortie, l'autre, plus, - dans la conduite de dérivation, après sa zone de raccordement avec le conduit cyclone de dérivation relié à l'extrémité d'entrée d'une conduite de dérivation, et entrée - avec une sortie TSCHK, fixé à un système de chauffage de l'eau ou de l'eau chaude. / À côté du système de consommation /./ Voir. N ° 2045715, F, Cl. 6 F 25 V 29/00 /.

L'inconvénient de ce générateur de chaleur est que dans le cadre de son travail il n'y a pas de sélection de l' écoulement d'eau chaude du froid provenant de la sortie TSCHK adhérant au système de consommation.

En effet, une séparation logique du débit d'eau dans la partie cylindrique de l'enveloppe du générateur de chaleur se produit sur les trois types de courants qui se déplacent dans deux directions, à savoir, chaud, chaud et froid:

- Lorsque le débit d'eau chaude à une distance de l'accélérateur et la force de pression à l'accélération centripète des intérieurs se déplace TSCHK de surface vers l'ouverture de sortie à travers la machine à laver effectuant de étranglant l'eau chaude, et le fond de la fonction TSCHK extrémité opposée;

- Débit d'eau chaude - une partie / externe / contact avec le flux d'eau chaude, se déplaçant avec lui, loin de l'accélérateur dans le sens de la rondelle, l'autre partie / interne /, le contact avec le débit d'eau froide, se déplaçant en parallèle avec contre la direction de la chaude l'écoulement, soit à la sortie par l'intermédiaire de l'accélérateur de la conduite de dérivation dans la conduite de dérivation en communication de fluide avec l'extrémité de sortie du tuyau de sortie, le système se joindre à la consommation ..;

- Un courant d'eau froide, en contact avec la partie intérieure des chaudes se déplace d'écoulement dans la partie TSCHK centrale contre la direction du flux chaud et la sortie à travers le conduit tuyau de dérivation accélérateur de dérivation communiquant son extrémité de sortie avec une sortie, où l'eau froide est mélangé à nouveau avec chaud et réfrigéré pénètre dans l'utilisateur du système.

- Au moins, mais le même effet contribue à la forme de la surface intérieure de la rondelle, à savoir, lorsque le débit d'eau chaude et le contactee lui flux chaud atteignent une face interne plane de la rondelle, les deux courants sont mélangés et accumulent pour former une zone d'ouverture avant et rondelles couche stable , est pas aussi chaud, froid approche empêche l'écoulement à travers l'ouverture de la laveuse et pénètre dans la sortie où il est mélangé avec l'écoulement d'eau froide provenant de la conduite de dérivation, puis se jette dans le système plus froid des consommateurs.

Le but de la présente invention est d'améliorer l'efficacité et la qualité de la sélection du générateur de chaleur de l' écoulement d'eau chaude par le froid provenant de la sortie de l'utilisateur du système.

Ce but est atteint par le fait que, dans un générateur de chaleur , comprenant un boîtier sous la forme d'un tuyau, un accélérateur de mouvement réalisé sous la forme d' un cyclone, la face d'extrémité est reliée au boîtier, et le côté - de la buse d'injection avec un entraînée par un moteur, des dispositifs de freinage sont montés, l' un - l'embase un logement cyclone inverse, à savoir la rondelle avant, l'autre, complémentaires, - .. dans la conduite de dérivation, à la suite de sa zone de raccordement avec un cyclone communiquant avec l'extrémité amont de l'extrémité de sortie de dérivation de la conduite de cette conduite est reliée à l'entrée de la pompe et la surface intérieure du boîtier est formée avec une courbure variable, à savoir sous la forme d'un cône tronqué.

Pour la même raison, la surface intérieure de la rondelle peut être faite, par exemple, sous la forme d'une forme sphérique.

En outre, un générateur de chaleur peut être muni d'un compensateur de dilatation du liquide.

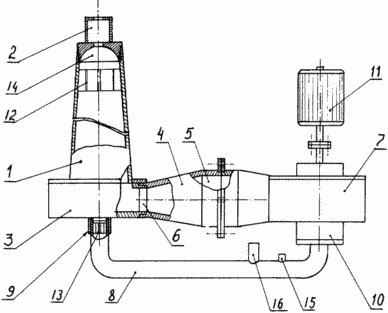

Le dessin montre un schéma d'un générateur de chaleur avec des sections partielles pour une meilleure performance.

CHALEUR Gorlova

Le générateur de chaleur comprend un boîtier 1 sous la forme d'un cône tronqué avec une sortie 2 d'accélérateur 3 mouvement, réalisé sous la forme d'un cyclone relié à la surface d'extrémité de la base du boîtier, le tube d'injection 4 avec une ouverture d'entrée circulaire 5 et l'ouverture de sortie 6, de section rectangulaire raccordée à l'entrée de forme rectangulaire accélérateur 3, la pompe à eau centrifuge 7, sa sortie un trou de buse ronde couplée à un trou d'eau circulaire 5 de la buse d'injection 4, la ligne de dérivation 8, l'extrémité d'entrée reliée à un tuyau de trop-plein 9 de l'accélérateur 3 et la sortie - à l'entrée 10 de la pompe 7, par le dernier moteur d'entraînement 11, les dispositifs de freinage 12 et 13, une rondelle 14, la buse 15 et le retour du détendeur 16 liquide.

CHALEUR DE TRAVAUX QUI SUIT

Lorsque le moteur électrique 11, une pompe centrifuge 7 fournit de l'eau sous une pression de 5-6 atm buse d'injection 4 et de ses flux d'eau rectangulaire sortie 6 dans l'entrée, l'accélérateur rectangulaire 3 où l'alimentation tangentiellement le débit d'eau est accélérée accroché entre dans le tourbillon Tube, à savoir la surface conique intérieure du boîtier 1, une zone d'entrée à la base qui est supérieure à la superficie des ouvertures rectangulaires 6 de la buse d'injection 4.

Dans la partie conique du boîtier 1, un courant d'eau, converti dans le tourbillon se déplace de la pédale d'accélérateur 3, sous la forme d'une hélice le long de la paroi interne de courbure variable qui favorise au moins préserver la force de pression de l'accélération centripète de la paroi d'écoulement d'eau, et encore plus une force de changement proportionnel de courbure par rapport au début de son chemin le long de la surface conique de la partie inférieure du boîtier 1 à l'extrémité opposée de celui-ci, où il existe une répartition naturelle de l'écoulement de l'eau pour former trois écoulements concentriques, à savoir:

  • extérieur - chaud,
  • moyen - chaud,
  • central - froid,

et atteint l'extrémité opposée du boîtier 1, tourbillonner l'écoulement d'eau répond à une surface sphérique d'extrémité d'obstacles de la rondelle 14 avec une ouverture communiquant avec une sortie 2 et en modifiant sa direction de courbure de la sphère par rapport au centre du trou, l'écoulement d'eau chaude est pressée contre la surface sphérique d'une force rondelle 14 l'accélération centripète une paroi supérieure du cône du boîtier 1.

Ainsi, le débit d'eau chaude, l'accumulation d'un des trous de la région et les rondelles forme une couche dense stable de l'eau chaude, ce qui empêche l'approche est non seulement froid, mais le débit d'eau chaude, et à travers la rondelle de trou 14 entre la sortie 2 dans le plus pur chaud et le même pénètre dans l'utilisateur du système.

Pendant ce temps, le débit d'eau chaude, l'accumulation dans la partie centrale du corps 1, est mélangé avec un écoulement à froid, et les deux contre-courant de forme, à savoir sont déplacés dans le sens opposé à la pédale d'accélérateur 3 et en modifiant sa direction, inclus dans l'unité de frein de puissance 12, ce qui freine la rotation du vortex, convertissant l'énergie de rotation en chaleur et le mouvement rectiligne de flux mixtes à l'accélérateur 3 à la sortie via le tuyau de dérivation 9, dans lequel le courant mélangé est ensuite rectifié dispositif de freinage 13 et dans la conduite de dérivation 8, qui dirige le courant de mélange chauffé dans l'entrée 10 de la pompe 7 à la source de chaleur du cycle de réchauffage.

En raison de courbure variant sur toute la longueur de la surface intérieure du boîtier et les rondelles coniques augmente en proportion directe de la force de pression du débit d'eau sur la paroi du boîtier, et augmente donc la vitesse et l'efficacité de l'eau de chauffage. Le même effet contribue à la connexion d'extrémité de sortie du tuyau de dérivation à l'entrée de la pompe.

REVENDICATIONS

Générateur de chaleur, comprenant un corps sous la forme d'un tuyau, un accélérateur de mouvement réalisé sous la forme d'un cyclone, la face d'extrémité est reliée au boîtier, et le côté à travers une buse d'injection avec des dispositifs de freinage sont montés, l'un à la base du boîtier opposée au cyclone, à savoir avant que la rondelle entraînée par un moteur autre - en outre, dans la conduite de dérivation, à la suite de sa zone de raccordement avec un cyclone communiquant avec l'extrémité amont du conduit de dérivation, caractérisé en ce que la surface intérieure de la rondelle est réalisé sous une forme sphérique, l'extrémité de sortie du tuyau de dérivation raccordé à l'entrée de la pompe et la surface intérieure du boîtier est formée avec une courbure variable, à savoir sous la forme d'un cône tronqué.
