Fédération de Russie Patent RU2263847
CHALEUR POUR INDUSTRIELS ET DOMESTIQUE
Nom de l'inventeur: Bolonkin Vitaly Nikolaïevitch (UA)
Le nom du titulaire du brevet: Bolonkin Vitaly Nikolaïevitch (UA)
Adresse de correspondance: 02232, Kiev, str. Dankevicha, 3, kv.71, SG Yablonska
Date de début du brevet: 29.12.2003
L'invention se rapporte à la chaleur ingénierie. Domaine de l'invention - le chauffage des bâtiments industriels, résidentiels et publics, étuves. La source de chaleur pour la combustion du bois, de la tourbe, des déchets de bois a un corps, le four avec la chambre de combustion et la combustion secondaire, cendrier avec régulateur d'air, la grille, la cloison horizontale interne adjacente à la paroi arrière, chambre de collecte de cendres, les injecteurs avec des buses d'alimentation en air secondaire, le tube de lancement de produit la combustion. La source de chaleur est le cendrier et avec tiroir de commande pour drainer du fond à travers la grille de l'air avec une alimentation en air fente colonnaire horizontale et verticale. Dans la chambre de postcombustion monté injecteur d'air secondaire transversal et longitudinal raccordé tangentiellement à la plaque interne de tourbillonnement à vis, avec l'alimentation en air à travers la buse avec des trous coniques. chambre de post-combustion est faite en forme de cloche avec le gaz d'échappement inférieure à travers une sélection de canal d'ondes vertical tandis que les émissions de particules dans la chambre de collecte de cendres volantes. Régulation de la dépression dans le four est réalisé volet mobile fixe pour changer la section d'ouverture de la soufflante et la connexion de la cheminée. Le résultat technique - augmentation significative de l'efficacité de l'installation en raison de l'exhaustivité de la combustion et d'améliorer le transfert de chaleur, ce qui réduit la composition des émissions.
DESCRIPTION DE L'INVENTION
L'invention concerne la chaleur ingénierie, les dispositifs de chauffage de l'air et peut être utilisé pour le chauffage des locaux industriels et des bâtiments publics, le chauffage de l' air de processus, dans le séchage des plantes, mais aussi pour le chauffage et à des fins de chauffage domestique.
Les dispositifs connus pour le chauffage de l'air dans le but de chauffer les pièces, qui se compose d'un creux fours à sole à gaz du four et la chambre de combustion. Four de chauffage (brevet des cellules de l' Ukraine. Le F 24 B 7/00, 1996) se compose d'une chambre de combustion, le boîtier, la cloison à l' intérieur de la chambre de combustion, les parois avant et arrière pour le port de charge et les soupapes de gaz d' admission et d' échappement. Ces caractéristiques importantes sont partagées avec l'invention qui est revendiquée. La raison, ce qui ne permet pas d'analogue d'obtenir un résultat technique est l'absence de système d'alimentation en air secondaire efficace pour la post-combustion.
Le réchauffeur d'air (brevet de l' Ukraine №31625 cl. F 24 B 7/02) se compose d'un boîtier, des tubes fabriqués à partir des parois avant et arrière, portes et alimentation en air de chargement de trappe et d' évacuation de la fumée a un système d'alimentation en air secondaire.
L'inconvénient de ce dispositif, ainsi que le précédent, le principe de l'alimentation d'air depuis l'orifice de chargement et la mise en place de la partie avant du front de combustion, ce qui conduit à une diminution de l'espace de combustion et élimine une grande partie du travail de la chambre du four. taille Shorter des tuyaux d'alimentation en air secondaire menant à l'émission de fumée dans le refoulement de la conduite d'air pendant des tiges de vibration, des rafales de vent, soufflant dans la cheminée. En outre, la fabrication du tube d'enveloppe du four technologiquement difficile et prend du temps.
Chauffe-Furnace (brevet de la Russie №2186299 cl. F 24 B 7/02), qui se compose d'une paroi d'extrémité du boîtier, écrans injecteurs de puissance du régulateur de régulateur de gazéificateur dispose d'un système de distribution d'air secondaire amélioré, et d'éviter les émissions de fumée de course de retour système de classement et de séparation de l'air primaire. Il est le plus proche de la conception proposée pour cette application.
Cependant, un analogue présente des inconvénients significatifs. En premier lieu, un dispositif avec un foyer creux, ce qui signifie qu'une limitation de la zone d'air et de carburant contact. De tels dispositifs sont en général peu économiques [1] str.251.
Deuxièmement, la conception de la chambre de post-combustion ne fournit pas un séjour à long terme des gaz du four dans la chambre et il est impossible d'achever l'oxydation des produits de combustion à la suite d'un accès direct à la cheminée avec postcombustion.
Aucun refroidissement effectif est fourni par la combustion, ce qui se traduit par le retrait de la cheminée à une température élevée et des pertes de chaleur. il est donc impossible d'obtenir un niveau élevé d'efficacité de l'installation. Aussi, ne pas prévoir la possibilité de prélèvement de particules des produits de combustion qui sont émis dans l'atmosphère.
La base des objets fixés techniquement de l'invention qui est revendiquée, a mis l'augmentation de l' efficacité des installations, la réduction des émissions des produits de combustion solides.
Pour résoudre les problèmes de la source de chaleur a appliqué les nouvelles fonctionnalités suivantes qui sont absentes dans les analogues:
1. La prise d'air est constituée par le bas grâce à l'utilisation des cendres et du dispositif de grille. Ceci assure une section de combustion en oxygène uniforme et une grande surface de la grille. En même temps, les flux de chaleur montante séché et chauffé toute la masse du carburant, qui fournit en outre processus de combustion stable et hautement efficace.
2. Compte tenu du fait que l'utilisation séparée de la grille horizontale ou verticale ne permet pas de résoudre le problème de la petite fraction libre de la combustion de combustibles avec des propriétés et gâteau compacté, faite dans la source de chaleur grille combinée consistant en horizontal à des trous de schelistymi verticaux et colonnaire avec visières de protection, avec trous répartis en hauteur. L'utilisation de formulaires volumétriques grille permet profonde combustion de carburant de masse d'air de sommation fournit la couche en vrac, ce qui est particulièrement efficace lors de la combustion de copeaux fragments de cultures, de la tourbe, et al., Le mode Smoldering.
3. Contrairement à la source de chaleur est réalisée en parallèle dans un système longitudinal transversal combiné pour l'air secondaire, ce qui assure une répartition uniforme de l'air au début de la post-combustion et le long de lui.
En utilisant des plaques de guidage en hélice à l'intérieur de l'air secondaire permet la rotation pendant le déplacement vers les buses de sortie et fournissant une turbulence d'air à la sortie. L'effet du mélange d'air et de gaz du four est augmentée par l'utilisation de la forme conique des trous des buses de sortie.
4. La source de chaleur utilisée KOLPAKOVA gaz principe de combustion post-combustion, ce qui fournit une sortie de priorité des produits de combustion, qui ont une température plus faible et une densité plus élevée. La réaction exothermique d'oxydation du monoxyde de carbone dans le procédé de post-combustion est accompagnée par un développement significatif de la chaleur et la création de dioxyde de carbone avec une proportion importante de sa production et la priorité de la source de chaleur.
La structure de la source de chaleur est représentée sur les figures 1-5.
 La figure 1 représente une coupe longitudinale de la structure |
 Fig.2- vue de face coupe le long A-A, le type G explique la structure de l'alimentation en air de la chambre de post-combustion en forme de cloche |
 3 - une section longitudinale à travers le système de post-combustion par injection d'air avec la vis de tourbillonnement de la plaque d'image |

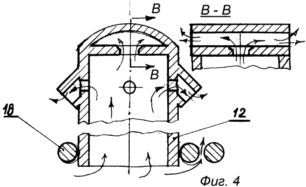

 Figure 4 - une vue en coupe verticale à travers la grille |
|
Sur les dessins, indiqués:
|
 5 - transfert de chaleur à ailettes |
CHALEUR présente les caractéristiques suivantes
La base du générateur de chaleur (1, 2) est un corps de four 1, l'avant 22 et des parois d'extrémité arrière 7. La paroi frontale montée port de charge avec une porte 20 ayant un joint, la porte de la soufflante 16 du régulateur d'alimentation en air 19. La paroi arrière montée régulateur de puissance 10 avec une goulotte 17 ayant une découpe pour assurer une ventilation du four continu pour la sécurité, contrôleur de combustion 9 avec une porte de couteau émoussé . Le contrôleur de puissance 10 relie le canal vertical à travers la chambre de 5 collecte de cendres de la cheminée 8, et le dispositif de commande 9 relie la chambre de combustion 21 combustion et post-combustion carneau 4. Le four est divisé dans la paroi interne 2 de la plaque d'acier. Le système interne a un conduit de gaz de fumée vertical 5 avec la chambre de collecte de cendres 8. Au bas de la grille du four installé dans le guide 18. Pour les copeaux brûlants, la tourbe grille verticale 12 le volume d'alimentation en air peut être utilisé (figure 4). A l'extérieur, le générateur de chaleur comporte un boîtier 6. Sous le couvercle sur le côté extérieur de la chambre de combustion a un nervures de transfert de chaleur 14 (figure 4).
Soufflerie cavité et récupération des cendres chambre interconnectée ouverture allongée qui peut être fermée par un obturateur 11 qui se déplace le long du générateur de chaleur en fermant ou en ouvrant le trou.
Dans la chambre de postcombustion 4 comporte 23 3 (3) des injecteurs longitudinaux et transversaux, qui constituent le système d'alimentation en air secondaire.
A l'intérieur des bâtiments injecteurs montés plaque de tourbillon hélicoïdal 24. Dans l'injecteur contre-tourbillon a une vis d'enroulement gauche et à droite pour le injecteurs gauche et droit. injecteurs transversales et longitudinales reliées tangentiellement. Injecteur ouvertures de buse 26 sont effilées à la turbulence de l'air et les buses-injecteurs placés en coupe que sur la partie de la chambre de postcombustion. L'entrée d'air est placé en dessous du niveau de la cheminée, et l'alimentation en air secondaire est sur le canal 15. Cela permet d'éliminer les émissions de fumées provenant de la chambre de combustion secondaire.
CHALEUR DE TRAVAUX QUI SUIT
Le chargé par une trappe sur la grille 18 combustible brûle en mode de combustion directe avec un robinet de produits de combustion à travers le contrôleur de combustion 9. Dans ce cas, la grille de commande de puissance 10 est ouverte. Il y a un chauffage rapide du corps de four 1, la partition 2, les injecteurs 23, 3. La vanne 11 est fermée à ce moment. Après chauffage commande du four porte 9 est complètement fermé. gaz de four montent dans la chambre de post-combustion, le mélange avec de l'air secondaire qui est alimenté par les buses des injecteurs, brûler; Choisis dans lequel la chaleur est transférée à travers les parois du corps de four 1 et les ailettes de transfert de chaleur 14, le flux d'air sous le capot, et les gaz de combustion refroidis sont abaissés avec l'augmentation de la vitesse de 5 par le canal vertical vers le bas. La vitesse de la chambre de collecte de cendres tombe, chute de débris par l'inertie, et la fumée à travers le contrôleur de puissance 10 est affiché dans la cheminée. La régulation du processus de combustion est réalisée vanes régulateurs 19, 10 et 11. En réduisant la vanne fournissant de l'air à travers un régulateur fournissant l'alimentation en air primaire 19 source de chaleur est transférée au travail du mode de désintégration. Rabat 11 peut être réduite vide dans les chambres de combustion 21 et 4 post-combustion par des fuites d'air provenant de la chambre 25 à travers la chambre de soufflage 8 zoloulavnivaniya la cheminée.
La sélection des conditions de combustion optimum, et la sortie des produits de combustion dans le processus de combustion prolonge le mode de désintégration, abaisse la température de sortie de combustion et augmente l'efficacité de l'installation et jusqu'à 0,8. durée de combustion jetable pleine charge de carburant dure jusqu'à 12 heures.
Ainsi, au cours de la solution de la tâche, les solutions techniques suivantes sont réalisées.
Afterburner 4 cloche type et vertical canal 5 fournit l'abaissement des fractions les plus froids et lourds de combustion et leur retrait de la source de chaleur à travers les produits du système de cheminée, l'une des composantes de ce qui est la chambre de collecte de cendres 8.
Le rapport des sections transversales du conduit 5 et la chambre de postcombustion 4 gaz verticaux du four est de 1: 4. Ceci permet d'obtenir un mouvement de faible vitesse des gaz du four dans la chambre de combustion secondaire, ce qui augmente la durée du processus de combustion et par conséquent le caractère complet de la combustion.
Simultanément à l'augmentation de la vitesse des produits de combustion le long d'un canal vertical dû à l'inertie se défait des déchets solides vers le fond de la chambre de collecte de cendres et de collecte de diminuer la quantité d'émissions solides.
A la différence homologues de la source de chaleur appliquée dispositif de commande de vide dans le four, en modifiant la section des connexions de canal de cendres et de fumée amortisseur cavités.
Pour augmenter le transfert de chaleur de la paroi vers l'environnement du four, le four corps d'air latéral extérieur 1 a des ailettes de transfert de chaleur 14, disposés à un angle de 45 ° dans le sens d'écoulement de l'air.
Pour assurer la circulation de l'air des nervures de turbulence 14 ont un transfert de chaleur à travers les trous. Traduction écoulement d'air sur la surface externe du corps de four 1 et le transfert de chaleur ailettes 14 sur la surface intérieure du boîtier 6 monté 13 attaquants.
Pour un réchauffement rapide de la source de chaleur ou de l'utiliser comme un dispositif une fois par chauffage à des charges thermiques élevées en utilisant le contrôleur de dispositif coulissant brûlant 9, qui relie la chambre de combustion 23, et 4 post-combustion four à la cheminée. Le même dispositif est utilisé pour la ventilation du four lors du rechargement du combustible.
Pour éviter la fumée ambiante porte 20 a un joint qui assure l'étanchéité.
SOURCES D'INFORMATION
1. Sosnin YP Bukharkin FR Chauffage et eau chaude pour les maisons individuelles. M:. Stroyizdat 1981.
2.Patent Ukraine № 22890, cl. F 24 B 7/001 1996.
3. Le brevet de l'Ukraine № 31625, cl. F 24 B 7/02 1996.
4. RF brevet №2186299, cl. F 24 B 7/02 2000.
REVENDICATIONS
1. Le générateur de chaleur pour brûler du bois de chauffage, de la tourbe, des déchets de bois, ayant un corps, le four avec la chambre de combustion et la combustion secondaire, cendrier avec régulateur d'air, la grille, la cloison horizontale interne adjacente à la paroi arrière, chambre de collecte de cendres, les injecteurs avec des buses d'alimentation en air secondaire, l'enlèvement de la buse des produits de combustion, caractérisé en ce qu'il comporte un cendrier avec un tiroir de commande pour décharger du dessous par l'air de la grille avec fente horizontale et de l'offre colonnaire d'air vertical, dans la chambre de postcombustion de chambre monté transversale et injecteurs longitudinaux alimentation en air secondaire relié tangentiellement à la vis de la plaque intérieure zavihriteljami l'air d'alimentation à travers une buse à trous coniques, est en forme de cloche de post-combustion avec un gaz d'échappement inférieure à travers une sélection verticale du canal d'ondes avec les particules solides des émissions de fumées de la chambre de collecte de cendres, la régulation du vide dans un four installé volet mobile pour modifier la section de liaison d'ouverture de la soufflerie et cheminée.
2. Générateur thermique selon la revendication 1, caractérisé en ce que les ailettes de transfert de chaleur montés à l'extérieur du corps du four sont en forme de trous traversants, et le boîtier comporte des déflecteurs d'air guider.
3. Le générateur de chaleur selon la revendication 1, caractérisé en ce que le régulateur comporte un amortisseur de combustion creux disposé entre la chambre de combustion et la combustion de la post-combustion.
