invention
Fédération de Russie Patent RU2173432

Les générateurs thermiques pour le chauffage de liquides

Nom de l'inventeur:. Levshakov AM; Vorobyov NI. Cusick VI
Le nom du titulaire du brevet: State University Amur
Adresse de correspondance :. 675027, Blagoveshchensk, Ignatyevskoe w, 21, Université d' État de l' Amour
Date de début du brevet: 17.02.2000

L'invention concerne un dispositif pour chauffer un liquide et peut être utilisé pour le chauffage des bâtiments. Le générateur de chaleur pour le chauffage de liquides comprenant un corps cylindrique avec un cyclone - courant accélérateur de fluide dans sa partie inférieure, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est établie à l'extrémité du cyclone, de manière coaxiale l'extrémité de cyclone monté sous 10 o angle par rapport à sa section transversale radiale, et la paroi extérieure de la buse d'injection à l'entrée du boîtier est pourvue d'une ailette de guidage attachée à l'extrémité du cyclone. Dans ce cas, la paroi externe et la pale de guidage de buse d'injection formé par la spirale logarithmique avec une longue ailette de guidage R / 2, où R - carters rayon intérieur du boîtier et un cyclone cylindrique faits du même rayon. Le résultat technique est d'augmenter le rendement thermodynamique de conversion d'énergie.

DESCRIPTION DE L'INVENTION

L'invention concerne les dispositifs de chauffage des bâtiments et structures.

source connue de chaleur / 1 /, contenant un corps sphérique scellé avec un échangeur de chaleur disposé à l' intérieur, une pompe de réseau, le débit et le retour du conduit de chauffage des vannes d'arrêt. L'inconvénient de ce générateur de chaleur - pressions de fonctionnement élevées jusqu'à 1000 bar.

Le plus proche de l' essence technique est une source de chaleur pour chauffer des fluides / 2 / ayant un corps cylindrique avec un cyclone, l'accélérateur d'écoulement de liquide dans sa partie inférieure, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est établie la fin du cyclone, de manière coaxiale à lui.

L'inconvénient de ce générateur de chaleur - faible efficacité thermodynamique de conversion d'énergie.

Le but de la présente invention - augmenter le rendement thermodynamique de la conversion d'énergie.

Ce but est atteint en ce que la source de chaleur pour le chauffage de liquides comprenant un corps cylindrique avec un courant de liquide cyclone d'accélérateur vers le bas, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, le cyclone extrémité fixé à un angle de 10 o à sa section transversale radiale, et la paroi extérieure de la buse d'injection dans l'ailette de guidage d'entrée est munie d'un boîtier 10 fixé à l'extrémité du cyclone. Dans ce cas, la paroi externe et la pale de guidage de buse d'injection formé par la spirale logarithmique avec une longue ailette de guidage R / 2, où R - rayon intérieur du boîtier. Dans ce cas, le corps cylindrique et le cyclone prévus avec le même rayon.

Étant donné que l'extrémité du cyclone 10 est installé suivant un angle o de sa section transversale radiale, la paroi extérieure de la buse d'injection à l'entrée du boîtier est pourvue d'aube de guidage et la paroi extérieure et la pale de guidage de buse d'injection formé par la spirale logarithmique avec une longue ailette de guidage R / 2, où R - rayon intérieur du boîtier. À condition que les boîtiers cylindriques et les cyclones sont réalisés avec le même rayon et sont accélérés écoulement tourbillonnaire de fluide avec une perte d'énergie minimale, ce qui provoque une augmentation de l'efficacité énergétique de conversion termodinamiicheskoy.

Dans l'analyse de l'art antérieur afin de vérifier la nouveauté revendiquée de la source de chaleur ne se trouve pas analogues à l'ensemble listées ci-dessus des caractéristiques. Par conséquent, la solution technique décrite répond au critère de la «nouveauté».

Les générateurs thermiques pour le chauffage de liquides

Les générateurs thermiques pour le chauffage de liquides Les générateurs thermiques pour le chauffage de liquides

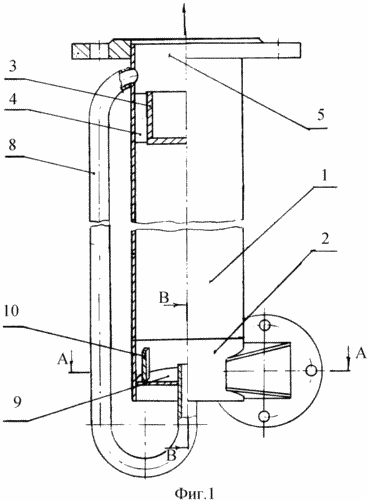

Fig. La figure 1 représente une vue générale d'un générateur de chaleur pour chauffer un liquide, la Fig. 2 - A-A vue en coupe de la figure. 1; Fig. 3 - B-B de coupe de la figure 1.

Le générateur de chaleur comprend un corps cylindrique 1, le cyclone 2 - Accélérateur mouvement fluide dans sa partie inférieure. Le boîtier supérieur 1 est fixé dispositif de freinage 3 fournissant plusieurs ailettes 4 fixés sur la surface extérieure du dispositif de freinage. Pour que le dispositif de freinage 3 est monté de sortie 5. A l'entrée dans le cyclone 2 monté tangentiellement à buse d'injection 6, avec une sortie 7. La sortie 5 est reliée à un cyclone 2 au moyen du tuyau de débordement 8. La connexion se fait à l'extrémité du cyclone 9 de manière coaxiale à lui. Dans lequel l'extrémité du cyclone 9 est fixé à un angle de 10 ° à sa section transversale radiale, et la paroi externe 10 de la buse d'injection 6 à l'entrée du cyclone 2 est pourvu d'une lame de guidage 11 fixé à l'extrémité du cyclone 9. Dans ce cas , la paroi externe 10 et un guide buse d'injection à palettes 11 sont formées par spirale logarithmique avec une longue ailette de guidage R / 2, où R - rayon intérieur du boîtier, et un cyclone cylindrique corps 1 et 2 sont réalisées avec le même rayon.

CHALEUR DE TRAVAUX QUI SUIT

Lors de l'application du fluide à travers la buse d'injection 6 sous pression de liquide de 0,4 à 0,6 MPa est dirigée dans le cyclone 2, le mouvement accélérateur. Lors du passage à travers une entrée 7 liquide est partiellement chauffé par friction. Dans le cyclone 2 est une accélération du mouvement fluide et en le tournant. Quand un mouvement tourbillonnaire dans le logement cylindrique 1 se produit le changement de pression du fluide, ce qui provoque une augmentation de la température du fluide. Lors du passage à travers le dispositif de freinage 4 de l'énergie cinétique du liquide diminue, ce qui provoque une augmentation supplémentaire de la température du liquide. En raison du fait que l'extrémité 9 du cyclone est installé à un angle de 10 ° à sa section transversale radiale, la paroi extérieure de la buse d'injection 6 à l'entrée du boîtier 1 est munie d'une ailette de guidage 10, et ils sont constitués par une spirale logarithmique sur toute la longueur de l'ailette de guidage R / 2, où R - rayon intérieur du boîtier. À condition qu 'un corps de cyclone cylindrique 1 et 2 sont réalisés dans le même rayon, sont accélérés et un écoulement de liquide avec une perte de pouvoir de torsion minimal, ce qui provoque une augmentation de l'efficacité thermodynamique de conversion d'énergie.

Les expériences ont montré que , lorsque la même quantité d'électricité consommée dans la source de chaleur de l' eau proposée est chauffée à 15 ° C supérieure à celle du prototype de générateur thermique.

Pour la fabrication de la source de chaleur utilisée équipement et des matériaux dans un environnement industriel standard.

Livres d'occasion

1. SU 458 591, Cl. F 25 B 29/00 1972.

2. RU 2045715, Cl. F 25 B 29/00 1995.

REVENDICATIONS

1. Le générateur de chaleur pour le chauffage de liquides comprenant un corps cylindrique avec un écoulement de liquide cyclone d'accélérateur, au fond, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est établie à l'extrémité du cyclone, de manière coaxiale à lui, caractérisé en ce que l'extrémité de l' angle de cyclone est réglé sur 10 ° de sa section radiale, et la paroi extérieure de la buse d'injection à l'entrée du boîtier est pourvue d'une ailette de guidage attachée à l'extrémité du cyclone.

2. Générateur thermique selon la revendication 1, caractérisé en ce que la paroi extérieure et la pale de guidage de buse d'injection formé par la spirale logarithmique avec une longue ailette de guidage R / 2, où R - rayon intérieur du boîtier.

3. Le générateur de chaleur selon les revendications 1 et 2, caractérisé en ce que le corps de cyclone cylindrique et formé avec le même rayon.
