invention
Fédération de Russie Patent RU2231716

Les générateurs thermiques pour le chauffage de liquides

Nom de l'inventeur: Gras AB (RU); DB baignoire (RU); Davydenko AA (RU); Schelkunov SA (RU)
Le nom du titulaire du brevet: Université agraire d' Etat d' Extrême - Orient (RU)
Adresse de correspondance: 675000, région de l' Amour, Blagoveshchensk, ul .. Polytechnique, 86, Far Eastern State agraire, HNI, brevet TV Smirnova
Date de début du brevet: 08.07.2002

L'invention concerne un dispositif pour chauffer un liquide et peut être utilisé pour le chauffage des bâtiments. Le générateur de chaleur pour chauffer le liquide comprend un boîtier conique avec un cyclone - courant accélérateur de fluide dans sa partie inférieure, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est établie à l'extrémité du cyclone, ce de manière coaxiale. La face d'extrémité du cyclone réalisé sous la forme d'un cône avec un angle au sommet de 160 °, et un corps d'orifice d'entrée du cyclone formé avec le même rayon que le diamètre de sortie inférieur au diamètre de l'entrée du boîtier 25% at. Le dispositif de freinage est réalisé sous la forme d'un cône. Le résultat technique est d'augmenter le rendement thermodynamique de conversion d'énergie.

DESCRIPTION DE L'INVENTION

L'invention concerne les dispositifs de chauffage des bâtiments et structures.

Générateur de chaleur connu , comportant un boîtier cylindrique avec un cyclone, le courant liquide d'accélérateur vers le bas, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est établie à l'extrémité du générateur de chaleur de manière coaxiale à lui (RF brevet № 2045715, MKI F 25 B 29/00).

Le plus proche de l' essence technique est une source de chaleur pour chauffer un liquide, comprenant un corps cylindrique avec un courant de liquide cyclone d'accélérateur vers le bas, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est effectuée pour mettre fin de façon coaxiale cyclone le cyclone installé extrémité à l'angle de sa section transversale radiale 10 °, et la paroi extérieure de la buse d'injection à l'entrée du boîtier est pourvue d'une ailette de guidage attachée à l'extrémité du cyclone. Dans ce cas, la paroi externe et la pale de guidage de buse d'injection formées par la spirale logarithmique à la longueur de la lame de guidage R / 2, où R - rayon intérieur du boîtier et un cyclone et un corps cylindrique réalisé dans le même rayon (RF brevet n ° 2.173.432, MKI F 24 D 02/03).

L'inconvénient de ce générateur de chaleur - faible efficacité thermodynamique de conversion d'énergie.

Amélioration de l' efficacité de conversion d'énergie thermodynamique est atteint en ce que le carter du générateur de chaleur pour le fluide de chauffage présente une forme conique, dont le fond de laquelle se trouve un cyclone - l' écoulement du fluide dispositif de freinage de l' accélérateur dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est à l'extrémité du cyclone, ce de manière coaxiale, à la fin du cyclone réalisé sous la forme d'un cône avec un angle au sommet de 160 °, et la paroi extérieure de la buse d'injection à l'entrée du boîtier est pourvue d'une ailette de guidage attachée à l'extrémité du cyclone. Dans ce cas, la paroi externe et la pale de guidage de buse d'injection formé par la spirale logarithmique avec une longue ailette de guidage R / 2, où R - le rayon du cyclone intérieur. une source de chaleur à cyclone et le carter d'admission sont composés du même rayon, le diamètre du diamètre d'entrée du boîtier de sortie inférieure de 25%, et le dispositif de freinage est conçu comme un cône.

Dans l'analyse de l'art antérieur afin de vérifier la nouveauté occupé par la source de chaleur ne trouve pas analogues à l'ensemble listées ci-dessus des caractéristiques. Par conséquent, la solution technique décrite répond au critère de la «nouveauté».

Les générateurs thermiques pour le chauffage de liquides

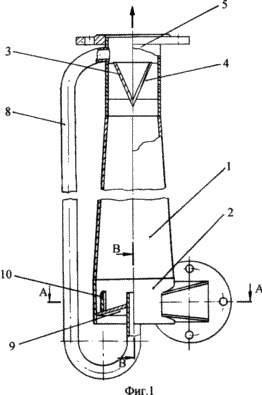

Fig. La figure 1 représente une vue générale d'un générateur de chaleur pour chauffer le fluide

Fig. 2 - A-A vue en coupe de la figure. 1

Fig. 3 - B-B vue en coupe de la figure. 1

Le générateur de chaleur comprend un corps conique 1, le cyclone 2 - le mouvement de l'accélérateur de liquide dans sa partie inférieure. Le boîtier supérieur 1 est fixé dispositif de freinage 3 fournissant plusieurs ailettes 4 fixés sur la surface extérieure du dispositif de freinage. Pour que le dispositif de freinage 3 est monté à la sortie 5 à l'entrée dans le cyclone 2 monté tangentiellement à buse d'injection 6, avec une sortie 7. La sortie 5 est reliée à un cyclone 2 au moyen du tuyau de débordement 8. La connexion se fait à l'extrémité du cyclone 9 de manière coaxiale à lui. En outre bout cyclone 9 se présente sous la forme d'un cône avec un angle au sommet de 160 °, et la paroi externe 10 de la buse d'injection 6 à l'entrée du cyclone 2 est pourvu d'une lame de guidage 11 fixé à l'extrémité du cyclone 9. Dans ce cas, la paroi externe 10 et un guide buse d'injection à palettes 11 sont formées par spirale logarithmique avec la longueur spirale R / 2, où R - le rayon du cyclone intérieur. corps de cyclone 2 et de l'ouverture d'entrée 1 formé avec le même rayon que le diamètre de sortie inférieur au diamètre de l'entrée du boîtier 25% at. Dans ce cas, le dispositif de freinage 3 se présente sous la forme d'un cône.

Dispositif fonctionne comme suit

Lors de l'application du fluide à travers la buse d'injection 6 sous un fluide sous pression est dirigé dans le cyclone 2 - Les mouvements de l'accélérateur. Dans le cyclone 2 est une accélération du mouvement fluide et en le tournant. Quand un mouvement tourbillonnaire dans le corps en forme de cône 1, la variation de pression et l'augmentation de l'énergie cinétique d'un écoulement de fluide à tourbillons. Lors du passage à travers le dispositif de freinage 3, l'énergie cinétique de chute. En raison du fait que l'extrémité du cyclone 9 se présente sous la forme d'un cône avec un angle au sommet de 160 °, il existe une accélération et une torsion de l'écoulement de liquide avec une perte d'énergie minimale. À condition que le cyclone 2 et le trou de logement d'entrée 1 formé avec le même rayon que le diamètre du boîtier de sortie alésage de plus petit diamètre orifice d'entrée 25% et le dispositif de freinage 3 est conçu comme un cône, l'augmentation de l'énergie cinétique de l'écoulement tourbillonnaire et qui passe à travers le dispositif de freinage la pression du fluide augmente de manière significative, qui provoque une augmentation de l'efficacité thermodynamique de conversion d'énergie.

En raison des modifications apportées à la conception d'une accélération et à la torsion de l'écoulement de fluide avec un minimum de pertes, ce qui augmente l'énergie cinétique de l'écoulement de liquide tourbillonnaire qui provoque une augmentation de l'efficacité thermodynamique de conversion d'énergie.

REVENDICATIONS

Le générateur de chaleur destiné à chauffer des liquides comportant un corps avec un cyclone - courant accélérateur de fluide dans sa partie inférieure, un dispositif de freinage dans la partie supérieure du boîtier, la sortie reliée au cyclone via le tuyau de trop-plein, dans lequel la connexion est établie à l'extrémité du cyclone, de manière coaxiale à lui, caractérisé en ce que le boîtier le générateur de chaleur a une forme conique, et dans lequel l'enveloppe de trou d'entrée de cyclone réalisé avec le même rayon que le diamètre de sortie inférieur au diamètre de l'entrée du boîtier 25% extrémité du cyclone est réalisé sous la forme d'un cône avec un angle au sommet de 160 ° et le dispositif de freinage est réalisé sous la forme d'un cône.
