Fédération de Russie Patent RU2137051

Radiateurs à gaz

Radiateurs à gaz

Nom de l'inventeur:. Kirilenko VN; Brule SO. Puchkov AV
Le nom du titulaire du brevet: Limited Liability Company "Interbiznesproekt"
Adresse de correspondance: 656037, Barnaul, pr.Kalinina, 65, VV Ivanov
Date de début du brevet: 17.09.1997

Dispositif de chauffage à gaz peut être utilisé dans des systèmes de chauffage et de ventilation. Les brûleurs utilisation mnogofakelnuyu sans flamme avec buse, encadrant la plaque de brûleur radiant en céramique, en mélangeant les produits de la chambre de combustion avec de l'air secondaire située autour de la chambre de postcombustion, la chambre de postcombustion est formé par la buse précitée et la chambre de mélange est un bouclier thermique comme un brûleur. L'invention fournit un chauffage de l'air en le mélangeant avec les produits de combustion ayant une teneur minimale de CO et NOx dans les produits de combustion.

DESCRIPTION DE L'INVENTION

La broche de chauffage au gaz proposé fait référence à la zone industrielle de l' ingénierie de la chaleur et peut être utilisé dans les systèmes de chauffage et de ventilation.

conception connue qui est protégé par le certificat d'auteur N 1513338. L'appareil de chauffage comprend un ventilateur, un brûleur à gaz, chambre de combustion et le mélange des produits de combustion avec de l'air de dilution secondaire.

Un inconvénient de ce réchauffeur d'air est que la satisfaction simultanée des deux composants toxiques (CO et NOx) dans les exigences MPC de l'air d'alimentation est fourni dans une fourchette étroite (4-6 m / sec.) La vitesse de l'air entrant dans la chambre de combustion à travers les trous de plaque stabilisateurs de combustion perforés.

source de chaleur connu conçu pour le chauffage de la production décentralisée et des installations connexes, comprenant un boîtier, un ventilateur, un brûleur à gaz fonctionnant avec un facteur d'excès d'air inférieur à un pour la température de combustion inférieure et réduire la formation de NOx. Postcombustion des constituants combustibles de l'air secondaire dilué à une température inférieure, se produit sur le catalyseur installé à la sortie de la chambre de mélange secondaire. L'inconvénient de ce générateur de chaleur est la faible fiabilité de la postcombustion catalytique des composants combustibles dans les produits de combustion, ce qui la durée de vie - 4000 heures, qui ne fait pas obstacle à un contact avec le système de chauffage de l'air des produits toxiques de la combustion incomplète du gaz. (Voir. Le catalytique du gaz de source de chaleur CTG-75g, Fiche N 90-71, une série de 64.01.84, l'Institut de recherche de l'information scientifique et technique et de la recherche Comité de planification technique d'Etat-économique de la RSS d'Ouzbékistan, 1990).

Objet du contact de cuisinière à gaz proposé - pour fournir le chauffage de l'air en le mélangeant avec les produits de combustion ayant une teneur minimale de CO et NOx dans les produits de combustion.

Ce but est atteint en ce que le gaz est brûlé dans le brûleur radiant de chauffage de gaz de mnogofakelnoy pourvu d'un grand nombre de petit diamètre tunnel céramique (tunnel 200).

Il est connu que, dans le but de réduire la teneur en azote d'oxyde dans les gaz de combustion dans la pratique, les exemples de procédé suivantes comprennent: la combustion de gaz avec un excès d'air minimum de 1,02-1,05, en abaissant la température dans la zone de combustion des produits de combustion de recirculation, l'injection de la vapeur ou de l'eau, une combustion en plusieurs étapes carburant; en réduisant le temps de séjour des produits de combustion dans la zone à haute température.

gaz brûlant Mnogofakelnoe est korotkofakelnym, à savoir différent faible temps de séjour des produits de combustion dans la zone de flamme à haute température. Ainsi, grâce à la transmission de plus de 50% de libéré lors de la chaleur des gaz de rayonnement de combustion à partir de la surface des tunnels de préchauffage en céramique qui ne sont pas chauffées au- dessus de 1000 ° C, ce qui permet de réduire considérablement la teneur en NOx sans procédures spéciales énumérées ci - dessus.

Radiateurs à gaz

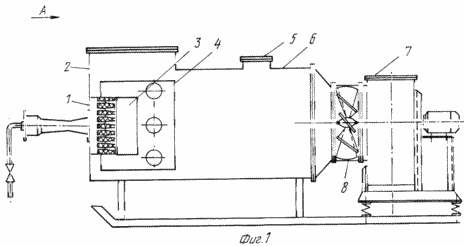

Fig. 1 est une vue en perspective d'un dispositif de chauffage de gaz; Figure 2 - voir A de la figure 1.

L'appareil de chauffage comprend un brûleur à gaz radiant flameless 1, la buse d'air secondaire 2, 3 postcombustion, la caméra de la chambre de mélange (écran) 4, une vanne explosive 5, le boîtier 6, un ventilateur 7.

réchauffeur d'air fonctionne comme suit

Lorsque le gaz à jet brûleur 1 injecte la quantité nécessaire de combustion facteur d'excès d'air 1,03-1,05 produits de combustion complets sortant de la chambre de post-combustion 3 sont mélangés avec de l'air secondaire fourni par la buse 2, sous l'influence de la dépression créée par le ventilateur 7, de sorte que la température des produits de combustion et réduit la formation de NOx est terminée. De la chambre de mélange 4 avec un faible refroidissement de la température après mélange avec un flux supplémentaire d'air secondaire pénètre dans le ventilateur 7 et pour fournir le système de distribution d'air chaud. Soupape de sécurité explosive 5 protège l'appareil de chauffage de l'accumulation de pression dans l'explosion du mélange gaz-air à la mauvaise action de l'opérateur lors du démarrage. Unité de guidage 8 sert à réguler le rendement du chauffe-eau.

Un avantage important de l'appareil de chauffage est un mnogofakelnoy de combustion du brûleur à gaz par rayonnement de haute qualité avec une réduction importante des émissions de NOx dans les produits de combustion du gaz due à la combustion à faible température dans le brûleur à rayonnement.

Les mesures instrumentales ont révélé que la teneur en NOx dans le mnogofakelnoy de combustion sans flamme des produits de brûleur à rayonnement ne dépasse pas 35 mg / m 3 pour la teneur en dioxyde d'azote d'environ 20 mg / m 3, tandis que le gaz de combustion dans le brûleur évasés teneur en NOx atteint des valeurs de 500 à 800 mg / m 3. Lorsque la capacité thermique du débit de gaz de 300 kW de chauffage de 30 Nm 3 / h, les produits de combustion de 300 Nm 3 / h, le volume calculé de la chambre chauffée - 10 000 m3. Pour un seul volume de changements d'air par heure facteur de dilution sera 33, qui fournit la teneur en NO 2 de l'air chauffé est inférieure à 0,7 mg / Nm 3 à une concentration maximale de 1,5 mg / m 3 - 30% du PDK.

Ainsi, la conception proposée de l'élément chauffant permet de l'utiliser efficacement dans les systèmes de chauffage et de ventilation.

calculs comparatifs montrent que le coût du chauffage des bâtiments industriels de la source de chaleur est de 4,5 fois plus faible que le chauffage urbain.

REVENDICATIONS

Chauffe-broche à gaz comprenant un boîtier, un brûleur disposé de manière coaxiale la chambre de postcombustion et à mélanger l'air de combustion, un ventilateur, caractérisé en ce que le brûleur est utilisé mnogofakelnuyu Flameless brûleur à rayonnement à partir de la buse, la plaque de brûleur rayonnant de tramage en céramique, la chambre de mélange des produits de combustion avec l'air secondaire situé autour de la chambre de post-combustion, la chambre de postcombustion est formée par la buse précitée et la chambre de mélange est un bouclier thermique.
