Fédération de Russie Patent RU2231003
liquide de dispositif de chauffage et fluides gazeux
Nom de l'inventeur: Gagin Evgeny (RU); Konnov Vladimir (RU); Khilov Sergey (RU)
Le nom du titulaire du brevet: Gagin Evgeny (RU); Konnov Vladimir (RU); Khilov Sergey
Adresse de correspondance: 141005, région de Moscou, Mytischi-5, P / 2.
Date de début du brevet: 10.09.2002
L'invention concerne la chaleur ingénierie et peut être utilisé pour les liquides et les gaz de chauffage, y compris l'air, l'industrie, le logement et le secteur des services communaux, dans l'agriculture, la construction et le transport, et dans l'industrie du gaz pour le transport du gaz. L'objet de la présente invention consiste à fournir un dispositif de chauffage, non seulement du liquide mais aussi des environnements de gaz, mais aussi de réduire les coûts de fabrication. Le résultat technique est de simplifier la construction et l'extension de la fonctionnalité. Ce but est atteint par le fait que le dispositif est liquides et de gaz de chauffage, constitué par une source de vibrations acoustiques et en boucle fermée de circulation de masse d'agent de refroidissement contient placé à la sortie du filtre acoustique ventilateur à haute fréquence, qui est un guide d'ondes acoustiques sous la forme d'un noeud de conduite de pression et les paramètres de résonance sous la forme d'une vague le réflecteur avec un espace ajustable formé entre la face d'extrémité du guide d'ondes et le réflecteur. Ce filtre passe-haut fente gap acoustique a un régulateur.
DESCRIPTION DE L'INVENTION
L'invention concerne la chaleur ingénierie et peut être utilisé pour les liquides et les gaz de chauffage, y compris l' air, l' industrie, le logement et le secteur des services communaux, dans l' agriculture, la construction et le transport, et dans l'industrie du gaz pour le transport du gaz.
Proche de l'invention revendiquée est un dispositif de chauffage constitué par une pompe électrique à courant alternatif de travail relié à un boîtier qui présente une partie cylindrique et est équipé d'un accélérateur de déplacement de fluide, exécuté dans un cyclone, la face d'extrémité est reliée à la partie cylindrique du corps, mais inclut également la fourniture et le retour les lignes avec des vannes d'arrêt et de l'accélérateur d'écoulement de fluide associé à la pompe d'injection à travers l'embout relié au côté liquide du mouvement de l'accélérateur. Ce dispositif est efficace pour chauffer uniquement les milieux liquides et inacceptable pour les médias gazeux. Il est difficile de fabriquer des composants individuels et coûteux pour le consommateur. L'inconvénient de ce dispositif est la faible efficacité globale et un niveau de bruit accru (voir. La description du brevet RU №2045715, publ. 10.10.95. Bull. №28).
Le plus proche de l'invention revendiquée est un dispositif de chauffage, constitué d'un réseau de travail une pompe électrique, le débit et le retour des tubes avec vannes d'arrêt, la puissance du fluide de rappel sous la forme d'escargots, tuyères connecté à l'accélérateurs unitaires mouvement fluide, et chaque buse d'injection consiste en coaxial montés rigidement reliés entre eux buse conoidal à la partie cylindrique, l'étranglement du tube à vortex disposé à l'intérieur de la chambre de turbulence et la pompe de réseau est connecté conduite d'écoulement à l'extrémité opposée duquel est monté un silencieux, une sortie est connectée au collecteur supérieur, et les autres sorties par injection tubes - avec des accélérateurs de bloquer l'écoulement de fluide, chaque sortie du tube de tourbillonnement du générateur de chaleur en communication avec le collecteur inférieur, et la source de chaleur comprend équipé d'une partie cylindrique du logement, dans la base duquel est prise par le dispositif de freinage et des accélérateurs de bloquer le mouvement du fluide, et comprenant en outre un boîtier avec une partie cylindrique la partie cylindrique montée boîtiers sont sous la forme de tubes à tourbillon couplé à la face d'extrémité des accélérateurs d'écoulement de fluide de bloc, réalisé sous la forme de la cochlée, dont chacun est équipé coaxiale extrémité centrale manchon d'accélérateur du tube à vortex inférieur de celui-ci est situé à l'extrémité supérieure du plan de tube à vortex, supérieur - collecteur supérieur dans un plan inférieur monté de façon étanche sur les accélérateurs de mouvement de bloc.
Ce dispositif a un faible niveau de bruit et plus efficace pour chauffer les milieux liquides et seulement acceptable pour les fluides de gaz. Il est difficile de fabriquer des composants individuels et coûteux pour le consommateur (voir. La description du brevet RU №2132517, publ. 27.06.99. Bull. №18).
L'objet de la présente invention consiste à fournir un dispositif de chauffage, non seulement du liquide mais aussi des environnements de gaz, mais aussi de réduire les coûts de fabrication.
Le résultat technique est de simplifier la construction et l'extension de la fonctionnalité.
Ce but est atteint par le fait que le dispositif est liquides et de gaz de chauffage, constitué par une source de vibrations et une boucle fermée de circulation de masse d'agent de refroidissement contient placé à la sortie du filtre acoustique ventilateur à haute fréquence, qui est un guide d'ondes acoustiques sous la forme d'un noeud de conduite de pression et les paramètres de résonance sous la forme d'un réflecteur d'ondes un interstice réglable formé entre la face d'extrémité du guide d'ondes et le réflecteur. Dans ce cas, le déflecteur d'ondes est réalisé sous la forme d'une plaque et est pourvue d'une commande à fente réglable.
![]() |
![]() |
![]() |
La figure 1 représente une vue générale du dispositif de chauffage de milieux liquides et gazeux.
La figure 2 montre l'abaque de fréquence pour le choix pratique des fréquences de travail Overtones de base acoustiques (phonons) et moléculaires (f o) oscillations.

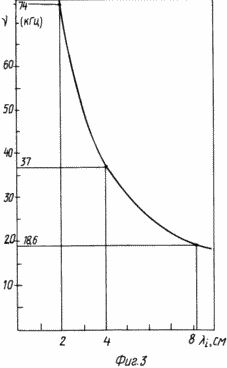

Figure 3 - la zone de travail de la réponse en fréquence des oscillations acoustiques dans le milieu aqueux.
Le dispositif chauffant le mouvement fluide et se compose d'une source d'excitation des vibrations acoustiques et la circulation des supports matériels 1, le guide d'ondes acoustiques 2, la configuration du système de résonance 3, la zone de réglage de résonance 4 et le circuit de refroidissement 5. Pour les appareils de chauffage de l'eau est un circuit hydraulique fermé, composé de deux l'unité fonctionnelle de base. Le premier de ces - est électropompe chastotoreguliruemy (1) fournissant une circulation multiple de la masse de travail du liquide de refroidissement, dans ce cas , l' eau à des circuits hydrauliques fermés, mais aussi agir comme une source de vibrations acoustiques à une fréquence V o = m · n, où m - nombre de tours par seconde rotor pompe électrique, un - nombre de lames.
La deuxième unité fonctionnelle est un filtre passe-haut acoustique, structurellement situé à la sortie de la pompe ou compresseur et représente la plus grande longueur définie L du guide d'ondes acoustiques 2 sous la forme de la conduite d'évacuation, une certaine section d (hydro-partie d'entrée) et équipé d'un réglage de résonance du système de résonance 3. 3 Tuning System Il se compose de six vagues diamètre du réflecteur D, un régulateur de gap réglable 7 et 8. L'écart de fente acoustique filtre passe-haut comporte un dispositif de commande 8, qui est utilisé lors de la mise en résonance avec le travail diphonique f, j de la fréquence fondamentale f o des vibrations caractéristiques des molécules du liquide de refroidissement. Ainsi, le système d'accord de résonance 3, comprenant un réflecteur d'ondes 6 et le bouton 8 est placé dans le réglage du volume de la zone de résonance 4.
Longueur tuyau de pression L 2 entre le réflecteur 6 et le bord des pales de rotor pompe en rotation génère des oscillations d'ondes stationnaires acoustiques. Haute fréquence de filtre acoustique est utilisé pour ajuster le f diphonique de résonance, j de la fréquence fondamentale f o caractéristique des vibrations moléculaires de refroidissement normale - dans le présent exemple - les molécules d'eau dans la gamme de f o = 3600 à 3750 Hz. Dans ce cas f = o 3600-3750 Hz sont compilées les données des caractéristiques moléculaires du transporteur choisi. En outre, la zone de réglage de résonance 4 l'écoulement de l'eau pénètre dans le circuit de refroidissement et il est renvoyé à la pompe 1 pour de multiples cycles répétés de chauffage par circulation de réfrigérant.
En concevant le dispositif de chauffage du liquide de refroidissement, les paramètres géométriques du filtre acoustique, par exemple une longueur L, le diamètre d et la distance de la fente Déterminée par le calcul des données initiales concernant le nombre de tours par seconde des pales de rotor et le nombre de pompe spécifique sélectionné, tout en tenant compte du choix diphonique adapté (f i, j = 1,2,3 ... ) de la fréquence fondamentale f o, TN . vibrations moléculaires "normales". Cette inégalité doit être observé D
1,2 d, où d - diamètre du guide d'ondes acoustiques 2, un D - diamètre du réflecteur 6.
Les figures 2 et 3 montre l'abaque de fréquence pour le choix pratique de travail i harmoniques des fréquences fondamentales acoustique o (phonons), proches des valeurs conjuguées des harmoniques des vibrations normales fréquence f o de refroidissement fondamentaux de la molécule (par exemple, l' eau).
Sur l'axe horizontal (voir fig. 2) désignent des nombres i, j harmoniques, dont chacune correspond à la longueur d'onde =
o / 2, où k = 0,1,2,3, .... et la courbe montre la relation
~ F i et montrant conditionnellement une sélection parfaite de m et n paramètres techniques de la pompe, satisfaisant l' équation i ~
j ~ m · n, suivi par le numéro de sélection i fonctionnant diphonique, puis en sélectionnant l'écart de fente
filtre acoustique sur les dépendances graphiques présentés dans la figure 3 monogramme.
Presque 2 est une courbe construite pour les pompes industrielles produites en masse de type KM-100-80-160a caractérisé par des paramètres spécifiques: m = 6 et n = 2 900 tr / mn, soit à 290 kHz. D'après cette courbe par comparaison avec la courbe b facilement déterminer les harmoniques i, étroitement associé en grandeur aux harmoniques de la fréquence fondamentale f o.
La figure 3 est une courbe de façon = F (
) Requises pour la conception pratique de ces dispositifs. Cette paire de fréquences f i ~
j; 74 kHz ~ 60 kHz; 37 kHz ~ 30 kHz; 18,5 kHz ~ 15 kHz, ce qui permet à l'espace libre de faire un choix
filtre acoustique. En outre, sur la base du rapport entre
i = VZV /
i, où VZV - la vitesse du son dans un milieu aqueux, pour 3 à définir pratiquement une fente de travail à fente courbe de filtre acoustique. Ainsi, pour le premier couple vysheoboznachennyh jumelé fréquences ont
8 =
8 = 2,01 cm, respectivement, et
7 = 4.03 cm
6 = 8.06 cm. Ainsi, le dispositif proposé est réalisé l'effet d'excitation phonons acoustiques d'énergie forcées molécules porteuses de chaleur en régime permanent et retour après la (unexcited) état initial avec l'émission d' un rayonnement électromagnétique par des électrons dans l'infrarouge (thermique) gamme.
Conformément à la présente invention, il a été fabriqué et testé l'appareil de l'échantillon modèle liquides et gaz de chauffage basé sur l'utilisation de l'électricité plante pompe Schelkovo ENA marque KM 100-80-160a.
REVENDICATIONS
1. Dispositif de chauffage de milieux liquides et gazeux, composé d'une source d'oscillations acoustiques et en boucle fermée de circulation de masse d'agent de refroidissement, caractérisé en ce qu 'il comprend un ventilateur disposé à la sortie de haute fréquence filtre acoustique représentant le guide d'ondes acoustiques sous la forme de la conduite d'évacuation, et une partie de réglage de résonance sous la forme de réflecteur d'ondes avec fente réglable.
2. Dispositif selon la revendication 1, caractérisé en ce que le réflecteur d'ondes est réalisé sous forme de plaque.
3. Dispositif selon la revendication 1, caractérisé en ce que le régulateur ajustable est pourvu d'une fente.
