invention
Fédération de Russie Patent RU2126942

CHALEUR

CHALEUR

Nom de l'inventeur:. Deynezhenko VI; AV Naumeyko. Hoffman MS. Blyakher IG. Semenov VA
Le nom du titulaire du brevet: Naumeyko Anatoliy
Adresse de correspondance: 620086, Ekaterinburg, ul.Posadskaya, 52-23 Michael Hoffmann Samuilovich
Date de début du brevet: 24.04.1997

L'invention est destinée. systèmes de chauffage de l'air de chauffage à air, locaux domestiques et industriels. La source de chaleur est équipé d'une plate montés dans les canaux de réception reliés aux têtes de distribution de gaz, dont l'une est reliée à la cheminée, et l'autre - avec le tuyau d'échappement. La surface intérieure du conduit d'évacuation est pourvu d'un maillage ondulé avec des nervures longitudinales, des ondulations et la grille sont disposés le long de l'axe du canal du conduit, les nervures ont une hauteur variable, augmentant ainsi le gaz de combustion, et les canaux plats sont disposés parallèlement à l'écoulement d'air. A l'intérieur des canaux de gaz de combustion à plat qui sert vont droit, courbe ou en zigzag des parois de séparation reliés aux côtés longs. Le trou dans le boîtier à l'entrée d'air est prévu pour chaque section partitionné stores à lames réglables à pas. Le conduit tubulaire est réalisé à partir T- interconnectés ou des éléments en forme de U. Une telle disposition maximise l'utilisation de la chaleur des gaz de combustion, l'intensification de transfert de chaleur et de réduire la résistance des voies d'air.

DESCRIPTION DE L'INVENTION

L'invention concerne des dispositifs de chaleur et d' énergie, et en particulier, à un dispositif de chauffage de l' air, pour une utilisation dans un système de chauffage à air, domestiques et locaux industriels.

réchauffeurs d'air connus, comprenant un canal central du boîtier pour le passage des gaz chauds de combustion et un canal annulaire pour le passage de l'air chauffé. Le canal annulaire est pourvu d'une chicane réalisée sous la forme de maille ondulée avec des ondulations disposées transversalement par rapport à l'écoulement d'air (voir auth .. St. URSS N 896325, Cl. F 23 L 15/04, publié 01.07.82. Bull. 1 N). Les inconvénients des dispositifs de ce type sont la faible intensité et une résistance élevée à la chaleur du canal annulaire pour le passage de l'air associé à l'agencement de chicane est décrit ci-dessus.

Le plus proche de la source de chaleur est proposé, comprenant un boîtier disposé sur l'axe de la chambre de combustion et le canal annulaire pour le passage de l'air chauffé et des gaz de combustion. La chambre de combustion est équipée d'un dispositif de combustion de carburant, un canal annulaire pour le passage de l'air chauffé -.... une chicane réalisée sous la forme de maille ondulée avec des ondulations placées transversalement à l'écoulement de l'air (voir les auteurs de l'URSS St., N SU 1545051 A1, classe F 26 B 23/02, publié le 23/02/90. Bull. de N 7). Les principaux inconvénients de cette conception est la haute résistance du canal d'air associé à l'installation latéralement serties de maille, de faible intensité du transfert de chaleur en raison d'une présentation incorrecte de l'étage de limitation et une faible efficacité associée à la température des gaz de combustion élevée à la sortie de l'appareil surtout lorsqu'on tente d'augmenter sa production de chaleur . actes de maille perforée comme une chicane, tandis que la surface qui reçoit la chaleur rayonnante de la paroi du conduit de fumée et la tendit à convection flux d'air, qui pénètre le filet. Dans cette grille de chicane de rôle n'est pas répandue. Mise en place de la grille perpendiculaire à la direction du flux d'air tout besoin de développer simultanément la surface de la grille conduit à une augmentation injustifiée de la résistance pendant le mouvement du flux d'air, ce qui à son tour, impose des exigences élevées sur la pression, le Forcé tube tirant d'air de dispositif de développement et à l'énergie de dépenses pour le transport de l'air chauffé.

Le problème à résoudre par la présente invention est d'améliorer les caractéristiques thermiques et hydrodynamiques de la source de chaleur. Le résultat technique est d'augmenter l'efficacité de la source de chaleur, l'intensification du transfert de chaleur et de réduire la résistance à l'écoulement du tube d'air.

Ce résultat technique est obtenu par la source de chaleur, comprenant un boîtier avec des ouvertures d'entrée et de sortie d'air chauffé, le conduit tubulaire avec dispositif de combustion de carburant et le tuyau d'échappement et le canal d'air disposé de manière coaxiale avec la cheminée grille ondulée, équipé montés dans un boîtier de TV à écran plat, couplé avec la tête de distribution de gaz, dont l'une est associée au conduit d'évacuation, et l'autre - avec le tuyau d'échappement. La surface intérieure du conduit d'évacuation est muni de nervures longitudinales, des ondulations disposées le long MESH axe de carneau et les canaux plats sont disposés parallèlement à l'écoulement d'air. À l'intérieur des canaux plats disposés le long des gaz de combustion rectiligne, courbe ou en zigzag des parois de séparation reliées aux côtés longs de canaux plats. Le trou dans le boîtier à l'entrée d'air est prévu pour chaque section partitionné stores à lames réglables à pas. Le conduit tubulaire est réalisé à partir T- interconnectés ou des éléments en forme de U. des nervures longitudinales sont variables avec la hauteur augmente dans le courant des gaz de combustion.

Il a été noté plus haut que le rôle du filet installé dans le canal d'air, est déterminée principalement par sa capacité à absorber de la chaleur est tirée à partir des parois de la cheminée par rayonnement, et le transmettre à la convection de l'air chauffé. Dans le même temps perpendiculaire à la direction du flux d'air ne permet pas la mise en place d'ondulations à développer la surface, qui est principalement déterminée par l'intensité et le fonctionnement de la machine, parce que dans une large mesure augmente la résistance des troubles des voies d'air à tirage forcé dispositifs. Développement de la surface est préférable avantages déterminés propriétés turbulateurs de la grille. Installation grille ondulée le long de l'axe de la cheminée peut augmenter considérablement teplovosprinimayuschuyu et de transfert de chaleur surface à l'intérieur du canal d'air sans détérioration significative des propriétés de la turbulence-grille, comme la turbulence de l'écoulement d'air réel détermine le travail de grille dans l'environnement de développement des tourbillons et des ondulations de turbulence.

Lorsque la surface suffisamment développée grille ondulée étape de détermination devient la dissipation de la chaleur des parois du conduit de carneau par rayonnement et convection, et l'apport de chaleur à la paroi intérieure de la cheminée et par un flux de rayonnement, comprenant au gaz, par exemple, la combustion du gaz naturel, un pourcentage significatif nelucheprozrachnyh / gaz de dioxyde de carbone et de la vapeur d'eau et / convection, et la chaleur de rayonnement est en fait plus élevé que dans la zone convective, à proximité du dispositif de combustion de carburant, et continue de jouer un rôle important pour toute la durée de la température des gaz de combustion à tomber dans ce dernier jusqu'à 500-600 ° C pour faire fonctionner l'appareil à une hauteur une intensité et une efficacité plus élevée de la surface de transfert de chaleur à l'intérieur du conduit d'évacuation est muni de nervures longitudinales, la surface interne augmente de manière significative. Le problème de l'égalisation de la chaleur perçue surface intérieure du conduit de fumée et la paroi extérieure de l'air transféré suffisamment réalisé en définissant les nervures longitudinales de hauteur variable, à savoir la hauteur du débit de gaz augmente. Cette tâche est effectuée et pour éviter la surchauffe et le brûlage des bords dans la zone la plus chaude dans teploszhigayuschego appareil. Essentiellement de combustion tubulaire peut avoir une bobine verticale ou à d'autres exigences de configuration, lorsque les caractéristiques de l'invention seront illustrés ci-dessous dans un exemple de l'appareil.

Afin de maximiser la chaleur des gaz de combustion et d'augmenter ainsi l'efficacité de celui-ci et le long des gaz de combustion dans le même boîtier monté sur l'échangeur de chaleur par convection. Cependant, les dates de taux de transfert de chaleur intense de l'écoulement de gaz et d'air est formé grâce à l'installation de canaux plats, où la vitesse du gaz est déterminée par la distance entre la feuille plate. L'augmentation de l'intensité et de fournir un canal plat monté à l'intérieur du gaz le long de la ligne droite, courbe ou en zigzag des parois de séparation reliées aux côtés longs de canaux plats.

Afin d'accroître l'homogénéité du flux d'air à l'intérieur de l'armoire, respectivement, dans la zone du canal d'évacuation, un trou dans le carter du générateur de chaleur à la grille d'entrée d'air est pourvue d'une sectionnée par des sections de lames angle d'inclinaison réglable.

Afin de simplifier la fabrication du tube de générateur de chaleur est constitué de carneau T- interconnectés ou des éléments en forme de U.

Analyse comparative du prototype et les solutions proposées montre que dans les dernières fonctionnalités et des solutions inconnues de cet art antérieur. Cela donne à penser correspondant à la brevetabilité de l'invention, la condition de «nouveauté».

L'absence de ces solutions techniques dans la technologie moderne, non seulement dans la conception des sources de chaleur, suggère que cette solution ne suit pas de toute évidence de l'art antérieur pour le spécialiste, et répond à la condition de brevetabilité "activité inventive" donc.

La simplicité de la conception du générateur de chaleur et l'utilisation d'un certain nombre de composants et de pièces standard détermine la faisabilité des solutions pour le service mécanique qualifié. La nécessité pour les appareils de cette classe est assez grande et sans cesse croissante avec les exigences modernes pour réduire au minimum les coûts d'énergie. Ainsi, la solution proposée répond à la brevetabilité des "application industrielle".

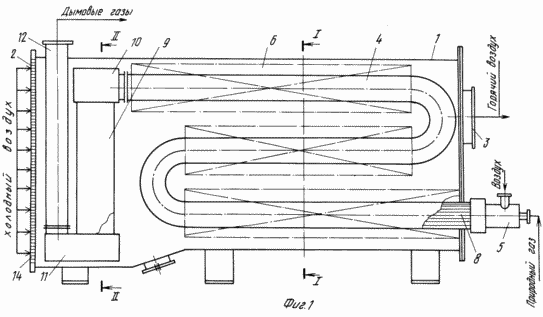

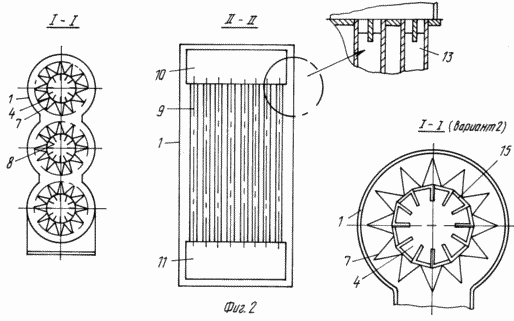

L'invention est expliquée sur la Fig. 1 et la Fig. 2.

CHALEUR
CHALEUR

La source de chaleur comprend un corps 1 avec une ouverture 2 pour le port d'entrée et de sortie 3 pour l'air chauffé. A l'intérieur du boîtier 1 est placé le conduit de fumée 4 avec dispositif de combustion de carburant 5. Dans ce cas, le dispositif gazoszhigayuschim 5 est un brûleur à gaz avec un suralimenté, et le conduit tubulaire 4 est conçu comme un ensemble de trois tubes horizontaux reliés double tap / kalatches /. Bien entendu, le corps même du générateur thermique 1, il est préférable de protéger la gaine isolante, à la demande des règles de sécurité. Entre le boîtier 1 et le conduit de fumée 4 est formé par un canal pour le passage de l'air chauffé - canal d'air 6, dans lequel autour de chaque conduit de fumée 4 placé grille ondulée 7, dont les ondulations sont installés le long des axes des tuyaux tuyau de cheminée 4. de fumée 4 munie de nervures longitudinales 8 . voies plat à l'intérieur du boîtier 1 sont installés 9 sont reliées à des têtes de distribution de gaz 10 et 11. la tête 10 est reliée à un conduit d'évacuation 4, et la tête 11 - le tuyau d'échappement 12. les canaux plats 9 sont disposés parallèlement à l'écoulement d'air. Les parois de canal planaires sont situés le long des gaz de combustion 13 / droite, courbe ou en zigzag / connectées aux côtés longs. Trou 2 pour entrer dans l'air chauffé pour empêcher les objets étrangers et aligner le flux d'air est muni d'un ensemble de stores partitionnées 14 avec la section d'angle réglable par section d'installation de lames. Pour simplifier la fabrication de fumée dernière peut être faite de T- interconnectés ou en forme de U élément 15/2 mode de réalisation, la figure. 2 /.

CHALEUR DE TRAVAUX QUI SUIT

Le carburant dispositif 5 combustion est alimenté au gaz naturel. Les produits de combustion - combustion des gaz pénètrent dans le gaz de combustion de conduit de fumée 4. La chaleur est elle-même transférée à la paroi interne de la cheminée 4 et longitudinales bords 8 par rayonnement et par convection. La chaleur captée ailettes longitudinales 8 sont transmises à la conductivité thermique de la paroi de la cheminée. Après passage à travers le canal 4 de la fumée des gaz de combustion pénètrent dans la tête de distribution de gaz 10 et les canaux alloués à plat 9. Sur ces gaz de combustion passent dans la tête 11 et sort par le tuyau d'échappement 12 évacué dans l'atmosphère. L'air chaud est aspiré dans l'unité à travers l'ouverture 2 munie d'un ensemble de volets partitionnées 14. Lorsque contact avec les parois du canal plat 9, l'air est chauffé principalement par transfert de chaleur par convection. Ensuite, l'air chauffé circule dans le passage de l'air 6. En passant à travers le passage d'air 6, comme l'air chauffé en contact avec la paroi extérieure de la cheminée conduit 4 et intégré avec le passage de l'air de la grille ondulée 7. Il reçoit de l'air du convective de chaleur au-dessus des éléments nommés, puis tandis que la grille ondulée réelle 7 reçoit de la chaleur de la paroi extérieure de la cheminée 4 par rayonnement. l'air est convection chauffée du boîtier de la machine 1 En outre, et reçoit la chaleur par rayonnement à partir des fumées 4 murs parce que la grille ne peut pas protéger complètement le conduit de rayonnement 4. En outre, dans le trou 3 l'air sortant de l'appareil et en utilisant le tirage forcé périphérique / ventilateur / libéré dans la pièce par la habituellement installés des conduits de distribution.

Aux fins de l'invention peut être réalisé avec une combinaison de toutes les caractéristiques de la présente invention. Un logement convenable dans l'armoire des surfaces de transfert de chaleur et teplovosprinimayuschih, combinaison de convection et de transfert de chaleur par rayonnement permet une certaine charge de chaleur pour réduire la température du gaz à la sortie de l'unité avec une augmentation significative de l'efficacité de ses travaux. La forte augmentation du flux de chaleur à la surface intérieure de la cheminée à travers l'installation de nervures longitudinales permettent d'intensifier le processus de transfert de chaleur sans augmenter la taille de l'appareil. Razmeschenenie maille ondulée dans le passage d'air de telle sorte que les ondulations sont orientées suivant l'axe de la partie tubulaire du conduit de fumée, ce dernier permet de réduire considérablement la traînée. Il convient de noter, ainsi que la simplification du dispositif d'assemblage avec l'agencement ci-dessus des ondulations.

Pour utiliser les fonctionnalités supplémentaires pour intensifier le travail du personnel dans le cadre des parois du canal plat 13, en cours d'exécution droite, courbe ou en zigzag. L'augmentation de l'intensification des processus en cours est la capacité à améliorer la distribution de l'air en plaçant des stores zone cloisonnée dans les trous 2 dans le boîtier 1 par des sections de fixation réglable des pales. Simplification de la machine d'assemblage est la possibilité d'effectuer de combustion 4 T- interconnectés ou un élément en forme de U 15, qui supprime la complexité de la question de la formation des nervures longitudinales internes.

La présente invention permet d'enregistrer une source très coûteux de l'énergie tout en réduisant le coût du dispositif, couplé avec son travail intense.

REVENDICATIONS

1. Le générateur de chaleur comprenant un boîtier avec des ouvertures pour l'entrée et la sortie de l'air chauffé, le conduit de fumée avec un dispositif de combustion de carburant et le tuyau d'échappement et le canal d'air disposé de manière coaxiale avec le canal maillage de fumée ondulé, caractérisé en ce que les canaux équipés du corps plat relié à la tête de distribution de gaz, dont l'une est reliée à la cheminée, et d'autre part - le tuyau d'échappement, la surface intérieure du conduit est munie de nervures longitudinales avec une hauteur croissante dans le courant des gaz de combustion, placé le long de l'axe du conduit de fumée ondulé de grille et les canaux plats disposés en parallèle à l'écoulement d'air.

2. Générateur thermique selon la revendication 1, caractérisé en ce que les canaux sont disposés à l'intérieur des gaz de combustion passent rectangulaires droites, courbes ou en zigzag des parois de séparation reliées aux côtés longs.

3. Le générateur de chaleur selon la revendication 1, caractérisé en ce que l'entrée d'air est prévu pour chaque installation section cloisonnée des volets lames à angle réglable.

4. Générateur de chaleur selon la revendication 1, caractérisé en ce que le tuyau d'évacuation est constitué d'T- interconnectés ou des éléments en forme de U.

Version imprimable
Date de publication 21.03.2007gg
