invention
Fédération de Russie Patent RU2145050

Radiateurs à gaz

Radiateurs à gaz

Nom de l'inventeur:. Kurbanov AZ; Kreynin EV
Le nom du titulaire du brevet: OOO "Teploservis"
Adresse pour la correspondance: 346000, région de Rostov, Kamensk-Shakhtinsky, ul.Bashkevicha, D.72, kv.59, Kurbanov AZ.
Date de début du brevet: 01.06.1998

Le chauffage au gaz est conçu pour une utilisation dans les systèmes de chauffage décentralisés de différents sites de production. Le chauffe-eau comprend du gaz gazoszhigayuschee dispositif de la chambre de combustion et le mélange des produits traités de combustion avec l'air chauffé, ventilateur-ventilateur fixé à l'échangeur de chaleur de la chambre de combustion sous la forme d'un tuyau coudé sur la surface extérieure de laquelle sont montés les intensificateurs de maillage, à l'extrémité d'un échangeur de chaleur buses catalytiques installés entrée dans lequel est disposé un tuyau d'alimentation en gaz pour fournir du gaz naturel limitée supplémentaire. Dispositif Gazoszhigayuschee est conçu comme un bloc de brûleur gaz de combustion à étages multiples automatisé qui fournit l'intégralité accrue et la facilité de construction, et en raison de la buse catalytique à l'extrémité de l'échangeur de chaleur sont soumis à un seul nettoyage des produits de combustion et le poids souhaité de la buse de catalyseur réduite.

DESCRIPTION DE L'INVENTION

L'invention concerne le mélange des générateurs de chaleur de gaz utilisés dans les systèmes de chauffage décentralisés de différents sites de production.

Chauffe connu de mélange, dans lequel le gaz est brûlé dans une mnogofakelnom dispositif de brûleur, puis on dilue avec de l'air froid de combustion [1]. L'inconvénient de ce réchauffeur d'air est le contenu de composants nocifs dans le liquide de refroidissement: CO - 6 mg / m 3, NO x - 1,5 mg / m 3.

Le plus proche de l'invention est une source de chaleur, dans lequel le dispositif de gazoszhigayuschee est configuré pour former un bloc de brûleur zavihriteljami pour un meilleur mélange des gaz avec l'air pour la combustion, il existe une chambre de combustion commune, dont la sortie, après dilution avec de l'air des produits de combustion installés en treillis présentant une surface catalytique [2]. L'inconvénient de cette solution connue réside dans la complexité de la conception et du fonctionnement, et du fait que l'effet catalytique est soumise à la totalité de la masse du fluide de refroidissement, et ne fait pas partie de celui-ci, qui est un produit de combustion gazeux et contient toutes les impuretés nocives.

Le but de l'invention - de simplifier la structure et les modes de fonctionnement.

Ce but est atteint en ce que dans le dispositif connu, le dispositif de chauffage de mélange comprenant la chambre de combustion de gaz gazoszhigayuschy de noeud et le mélange des produits de combustion avec l'air chauffé, les buses catalytiques montés à la sortie des produits de combustion (milieu calorifique) de la chambre de combustion, le ventilateur souffleur, un dispositif de gazoszhigayuschee est conçu une unité automatisée autonome pour la chambre ci-joint échangeur de chaleur bloc de combustion du brûleur sous la forme d'un tuyau coudé sur la surface extérieure de laquelle sont montés les intensificateurs de maillage, à l'extrémité d'un échangeur de chaleur installé appâts catalytiques, et à la fin de l'élément chauffant plénum monté produits de combustion et l'air chauffé purifié à partir du ventilateur soufflant .

Par ailleurs, pour optimiser l'exploitation de l'entrée de la buse de masse catalytique formée dans une entrée d'alimentation en gaz pour alimenter un volume de gaz limité.

Une analyse comparable montre que la solution technique proposée, à la différence du prototype donne l'intégralité accrue et la facilité de construction en effectuant gazoszhigayuschego dispositif comme une unité indépendante à étages multiples automatisé combustion des gaz de combustion. L'échangeur de chaleur est conçu comme un tuyau coudé avec montés intensificateurs maille et installé à l'extrémité des buses de dispositif catalytique. Avec ce catalyseur, du gaz "propre" est uniquement soumise aux produits de combustion, et non pas la totalité du milieu de transfert de chaleur (comme dans le prototype), ce qui réduit le poids requis de la buse de catalyseur. Approche 1% de CH 4 (le volume des produits de combustion) au poids du catalyseur et permet d' optimiser les conditions de fonctionnement (pour plus de surface du catalyseur d'oxydation). Toutes ces différences amènent à la conclusion selon l'invention, le critère de "nouveauté".

Les caractéristiques qui distinguent la solution technique proposée à partir de la conception, ne trouve pas dans d'autres solutions à l'étude de ce et les domaines connexes de la technologie. En outre, la présente invention , ils fournissent un simple paramètres de conception et de mode gaz de combustion optimale et la purification des composants nocifs (CO et NO x). Pris ensemble, ces différences entre le dispositif revendiqué fournit une base pour conclure que le critère selon ses «différences substantielles».

Radiateurs à gaz Radiateurs à gaz

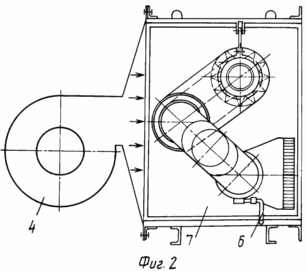

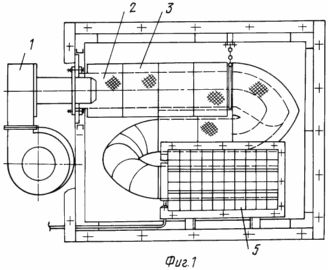

Fig. 1 et 2 montre la structure de l'appareil de chauffage à gaz selon.

Le dispositif de chauffage comprend un automatisé bloc autonome du brûleur 1, la chambre de combustion du bloc passe dans l'échangeur de chaleur 2, sur la surface extérieure de laquelle sont montés intensificateurs de maille 3. Dans l'échangeur de chaleur 2 de l'unité de combustion 1 est refroidi par échange de chaleur avec l'empiétement du ventilateur air soufflante 4. A la fin de l'échangeur de chaleur 2 buses catalytiques installés 5. Pour optimiser les modes de fonctionnement du catalyseur dans la buse 5 à celle-ci par l'intermédiaire d'un tuyau d'alimentation en gaz 6 est alimenté de 1% du volume de méthane combustion. "Purifié" produits de combustion sont mélangés avec de l'air chauffé dans la chambre de mélange 7.

mélange de gaz de chauffage fonctionne comme suit.

Selon les échantillons de sortie de chaleur requis sont sélectionnés automatisé bloc de brûleur 1 et 4, le ventilateur correspondant.

Ensemble formant brûleur 1 , caractérisé en étages multiples (trois d'entrée d'air) du principe de combustion de gaz qui fournit une puissance minimale (concentration) de NO x, compte tenu de cinétique et de gaz de combustion (a1 ~ 0,2 à 0,4) et la sortie du CO minimum.

Le catalyseur dans la buse 5 nécessite une température relativement rigoureuse de fonctionnement (600-700 ° C), mais aussi une quantité supplémentaire de méthane (sur la surface de l'oxydation catalytique de la buse).

Par conséquent, l'unité d' échange de chaleur 2 produits de combustion sortant de la chambre de combustion du bloc 1 est refroidi à la température désirée (600-700 ° C). échange de chaleur intensive entre l'air froid et promouvoir monté sur le tube 2 pour faire varier la maille 3. Le coefficient de transfert de chaleur intégré est augmenté de 3-4 fois.

La buse catalytique 5 "effacé" seulement la quantité de produits de combustion de gaz qui affecte naturellement (contrairement à analogique et prototype) à sa taille et des ressources.

Les produits de combustion provenant de l'orifice 5 sont mélangés dans la chambre de mélange 7 avec de l'air chauffé.

Le système de commande automatique de mélange relation réchauffeur fournit les paramètres suivants: le débit d'air du ventilateur à soufflante 4 et la capacité calorifique de l'appareil automatique 1, la température des produits de combustion entrant dans les buses catalytiques 5, la température requise du liquide de refroidissement à la sortie de la chambre de mélange 7.

Il est prévu de créer une série de poêles réclamées pour la production de chaleur de 0,5 à 2,5 MW. La température de la chaleur de l' air - jusqu'à 110 ° C. L'utilisation du carburant ~ 100%. L'absence dans le liquide de refroidissement du monoxyde de carbone (CO) et les oxydes d'azote (NO x).

Cette unité sera le moyen le plus efficace pour le chauffage décentralisé de différents objets d'environ 3-5 fois de réduire la consommation spécifique de carburant et de réduire considérablement les coûts d'exploitation et d'investissement.

SOURCES D'INFORMATION

certificat de 1. Auteur N 1513338, cl. 4 F 24 H 3/02 1993.

Certificat N 1814016 A1 6 F 26 B de 2. Auteur 23/02 1993.

REVENDICATIONS

1. Un appareil de chauffage à gaz comprenant dispositif de gazoszhigayuschee, mélange de gaz et la chambre de combustion des produits de combustion à l'air chaud des buses catalytiques à la sortie du liquide de refroidissement et d'un ventilateur, ventilateur, caractérisé en ce que dispositif de gazoszhigayuschee est un ensemble de brûleur avec un gaz de combustion automatique à plusieurs étages à brûleur de combustion du bloc échangeur de chaleur de la chambre est fixée sous la forme d'un tube coudé sur la surface extérieure de laquelle des intensificateurs de mailles montés sur l'extrémité de l'échangeur de chaleur buses catalytiques installés et fixés à l'extrémité de la chambre de chauffage et les produits de combustion de l'air purifié chauffé par l'élément chauffant du ventilateur.

2. Dispositif de chauffage à gaz selon la revendication 1, caractérisé en ce que l'orifice d'entrée est formée dans une entrée d'alimentation en gaz pour alimenter le volume catalytique de gaz supplémentaire limité.

Version imprimable
Date de publication 26.03.2007gg
