invention
Fédération de Russie Patent RU2287743

BUILDING SUPPLY SYSTEM eau chaude et froide (T SYSTEM 3)

BUILDING SUPPLY SYSTEM eau chaude et froide (T SYSTEM 3)

Nom de l'inventeur: Anichhin Alexander Glebovich
Le nom du titulaire du brevet: Anichhin Alexander Glebovich
Adresse de correspondance: 117465, Moscou, ul. Profsoyuznaya, 156, bâtiment 1, kv.202, AG Anichhin
Date de début du brevet: 29.03.2005

L'invention concerne la technologie de chauffage, ventilation, eau chaude et froide et le chauffage des bâtiments. EFFET: une efficacité accrue du compte de l'énergie thermique consommée par le client, tout en augmentant leur fonctionnalité, mais aussi d'améliorer les conditions de fonctionnement de qualité et de réduire le temps de construction. Le système fournit de l'eau chaude et froide alimentant le bâtiment comprend la construction de pipelines de chaleur et de l'eau froide, reliés par la vanne d'arrêt et donc à travers le compteur de chaleur et compteur d'eau avec la distribution de tuyaux sur le bâtiment alimentation en eau froide et le débit et le retour de la chaleur, couplé avec les consommateurs à travers les colonnes montantes, respectivement mélangeur d'eau froide, connecté au système d'eau et de chauffage chaude conduite de circulation, et le système pour chaque utilisateur est en outre équipé de l'établi à la connexion des lieux des consommateurs aux élévateurs termotransformiruyuschimi unités, qui sont reliés d'un côté à l'alimentation et de retour risers chauffage et riser l'eau froide, et d'autre part, - le système de chauffage individuel et d'un mélangeur avec la tuyauterie de circulation de l'eau chaude, celle-ci est montée sur la pompe et le vase d'expansion en circulation; dans lequel l'unité de termotransformiruyuschy comprend au moins l'un des deux échangeurs de chaleur qui sont inclus dans une ligne de circulation d'eau chaude simple de la cavité, et dont l'autre est reliée à l'entrée de la cavité et à la sortie de la colonne montante pour chauffer des aliments pour animaux; et le second échangeur de chaleur - une cavité reliée à la console de montage et de l'eau froide, et l'autre cavité - à l'entrée, respectivement, à la colonne montante de la ligne système de chauffage individuel d'alimentation et de retour, et la sortie - à la chaleur retour de la colonne montante.

DESCRIPTION DE L'INVENTION

L'invention concerne la technologie de chauffage, ventilation, eau chaude et froide et de la chaleur.

système connu approvisionnement en eau chaude et froide du bâtiment, qui contient confectionnés aux pipelines de construction de la chaleur et de l'eau froide, reliée par la vanne d'arrêt et donc par la garde des bâtiments froids tuyaux d'alimentation en eau et l'alimentation et de retour des pipelines de chauffage, couplé avec les consommateurs par le biais risers respectivement avec des mélangeurs .. l'eau froide, reliée à la tuyauterie de circulation d'eau chaude sanitaire et le système de chauffage individuel (voir appareils sanitaires Guide internes du concepteur, partie 1 "chauffage, alimentation en eau, assainissement," Ed Staroverova IG - M:. Stroyizdat 1975 str.70-102).

En relation avec le besoin de déterminer chaque client la quantité de chaleur les consume, et de l'eau chaude et froide sont récentes du système d'alimentation du bâtiment de l'eau chaude et froide, qui contient confectionnés aux pipelines de construction de la chaleur et de l'eau froide, reliée par la vanne d'arrêt et donc à travers le compteur de chaleur et un compteur d'eau avec la garde des pipelines de construction de l'approvisionnement en eau froide et le débit et le retour de la chaleur, couplé avec les consommateurs par le biais risers respectivement avec des mélangeurs eau froide, relié à la canalisation de circulation d'eau chaude et les systèmes de chauffage individuels (voir. Snip "HVAC" SniP * 2.04.05-91 p.3.15).

Avec ce système, les inconvénients suivants:

- Fournir doser la quantité de chaleur et de l'eau froide, mais nécessitent une plus grande quantité de compteurs de chaleur et des compteurs d'eau (pour l'alimentation en eau chaude - compteurs d'eau et de compteurs de chaleur, et le système de chauffage - compteur de chaleur).

- Ne fournit pas le consommateur de chauffage de l'air d'alimentation dans l'organisation de ventilation forcée, que l'introduction d'unités de verre scellées, il devient un besoin urgent. Et quand le besoin se dispositif de ventilation plus besoin d'organiser joint supplémentaire sur les vannes d'arrêt et compteurs de chaleur à l'air d'alimentation de chaleur du tuyau de consommation avec l'installation de réchauffeurs d'air dans le revêtement encore plus de compteurs de chaleur.

- En outre, dans la pratique moderne de la construction d'un consommateur ne peut pas décider à leur propre température Questions de discrétion dans les chambres de l'appareil de chauffage au sol sans nuire à un autre système (eau chaude).

Le système proposé permet d'éviter ces inconvénients et, en outre, d'améliorer le compte de l'énergie thermique consommée par le consommateur, tout en augmentant leurs capacités fonctionnelles.

Dans la fabrication industrielle termotransformiruyuschih agrège qualité accrue et une réduction du temps de construction, d'améliorer les conditions de travail.

Ces aspects positifs du système proposé est atteint par le fait que le système d'alimentation du bâtiment de l'eau chaude et froide, laisser tomber le bâtiment contenant les principaux pipelines de chaleur et de l'eau froide, reliée par la vanne d'arrêt et donc à travers le compteur de chaleur et compteur d'eau avec la distribution de tuyaux sur le bâtiment alimentation en eau froide et le débit et le retour chauffage pipeline, couplé avec les consommateurs par le biais risers respectivement avec des mélangeurs eau froide, relié aux systèmes tuyauteries de circulation d'eau chaude et chauffage individuel, chaque utilisateur est en outre équipé de l'établi à la connexion des lieux des consommateurs aux élévateurs termotransformiruyuschimi unités, qui sont reliés d'un côté à l'alimentation et le retour risers et de l'eau froide de la chaleur montante et, d'autre part - au système de chauffage individuel et un mélangeur avec la tuyauterie de circulation d'eau chaude, ce dernier est monté sur la pompe et vase d'expansion en circulation; dans lequel l'unité de termotransformiruyuschy comprend au moins deux échangeurs de chaleur, dont l'un est inclus dans une cavité de la ligne de circulation d'eau chaude, et l'autre est reliée à l'entrée de la cavité et à la sortie de la colonne montante pour chauffer des aliments pour animaux; un deuxième échangeur de chaleur - une cavité reliée à la console et l'alimentation en eau froide colonne montante et l'autre cavité - à l'entrée, respectivement, à l'alimentation et de retour pipeline colonne montante du système de chauffage individuel, et la sortie - à l'unité opposée riser de chauffage plus de termotransformiruyuschy peut être en outre pourvu

a) le mélange dispositif de pompe respectivement reliés au système de chauffage individuel et l'alimentation et de retour risers chauffage;

b) réchauffeur d'air, ayant un dispositif de pompe de mélange connecté à l'alimentation et de retour risers chauffage;

c) des réchauffeurs d'air et d'eau, les cavités sont reliées les unes aux autres avec une pompe de circulation annulaire et le vase d'expansion, le chauffe-eau et la seconde cavité est reliée aux colonnes montantes;

d) vase d'expansion et échangeur de chaleur, qui est une cavité à travers la pompe est inclus dans le système de chauffage individuel, et l'autre - à l'alimentation et de retour risers chauffage, le vase d'expansion est relié au système de chauffage individuel.

Brève description des dessins présentées dans les figures 1-7.

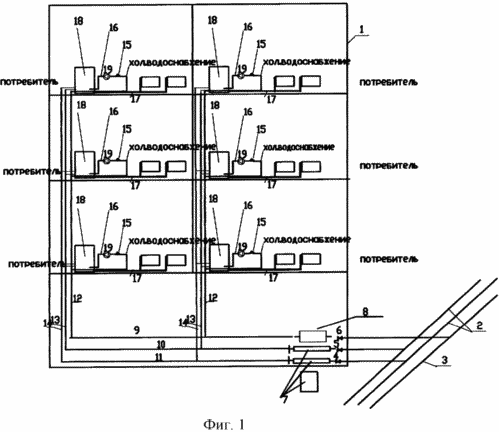

1 - système d'alimentation d'eau chaude et froide du bâtiment (concept)

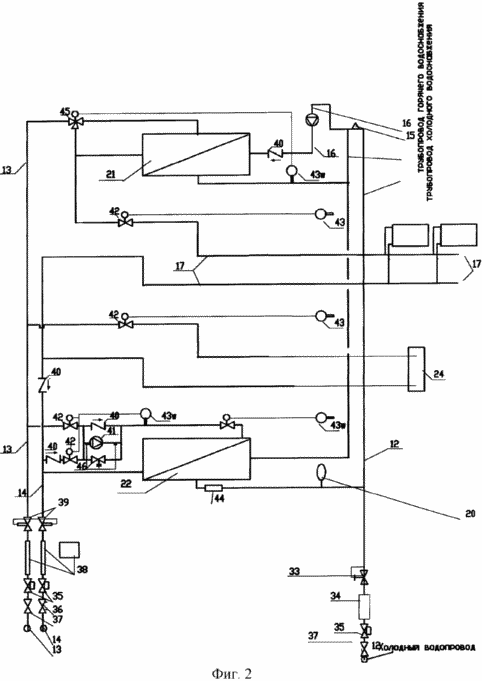

unité de circuit termotransformiruyuschego, fait pour les systèmes d'eau chaude individuels basés sur des échangeurs de chaleur, et de chauffage et de ventilation individuels aux consommateurs connectés directement à l'alimentation et de retour risers chauffage - 2

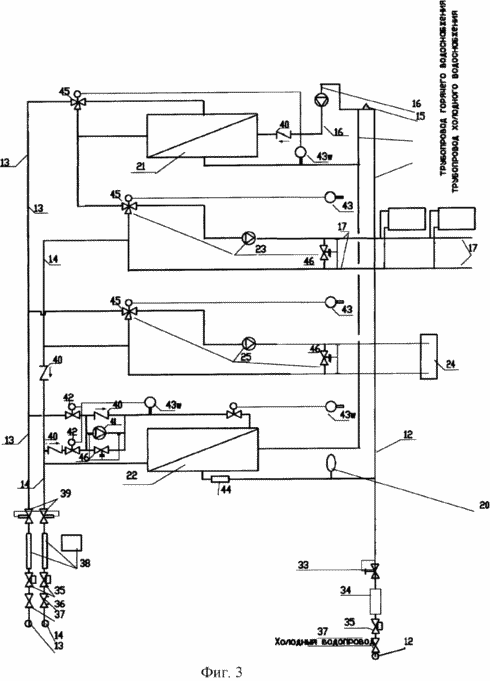

unité de circuit termotransformiruyuschego, fait pour les systèmes d'eau chaude individuels basés sur des échangeurs de chaleur, et les systèmes de chauffage et de ventilation individuelles du consommateur avec des dispositifs de pompage de mélange - 3

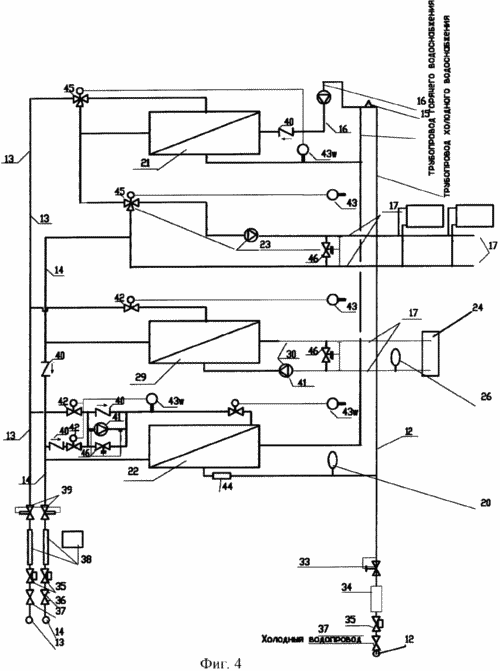

4 - termotransformiruyuschego unité de circuit effectué pour les systèmes d'eau chaude individuels basés sur des échangeurs de chaleur et des systèmes de chauffage individuels avec des dispositifs de pompage de mélange

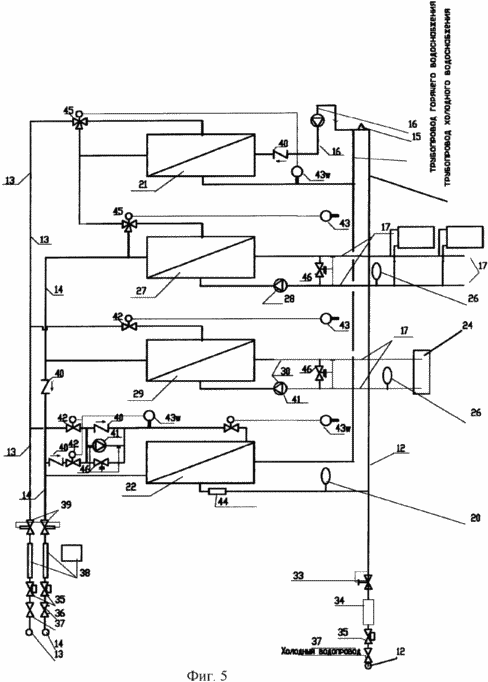

5 - termotransformiruyuschego unité de circuit réalisée pour les systèmes individuels, l'eau chaude sanitaire et chauffage individuel et les systèmes de ventilation dans la base de consommateurs d'échangeurs de chaleur

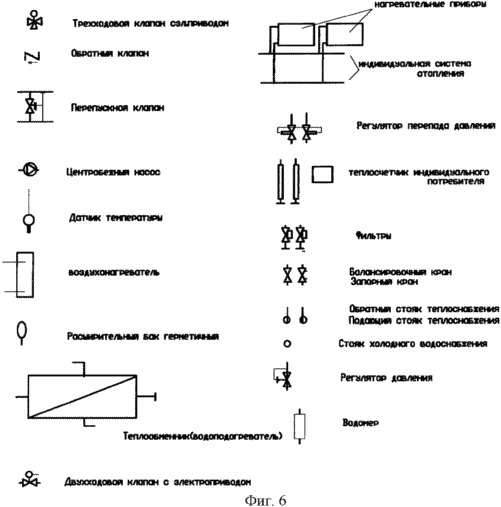

6 - Symboles

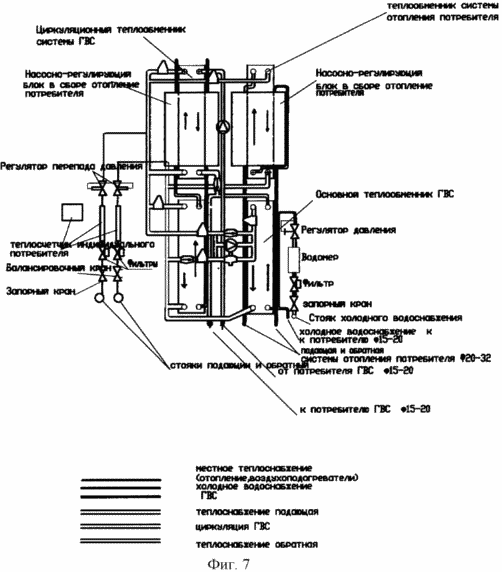

7 - une unité de mise en termotranformiruyuschego de motif exemplaire

Le système illustré et régime d'unités de termotransformiruyushih peuvent être complétées par diverses combinaisons (comme indiqué dans les figures) effectuant système des connexions individuelles aux élévateurs.

Système d'alimentation du bâtiment de l'eau chaude et froide contient confectionnés à la construction (1) pipelines (2) et (3) l'eau froide à la chaleur, à travers laquelle le boulon de verrouillage (4, 5, 6) et à travers le compteur de chaleur (7) et compteur d'eau (8 ) sont reliées à la garde des bâtiments froids tuyaux d'alimentation en eau et de l'alimentation et de retour (9, 10, 11) des conduites d'alimentation en chaleur. De ces pipelines aux consommateurs qui se déplacent à respectivement risers (12) et de l'eau froide (13, 14) la chaleur. La première qui de (12) sont reliés au mélangeur (15) circulation relié de système d'eau chaude (16) de la conduite. Contremarches (13, 14) sont reliées aux systèmes de chauffage individuel (17).

Selon l'invention, la chaleur du système et de la construction de l'eau froide fournissent à chaque consommateur est en outre équipé des unités de termotransformiruyuschimi (18) sont reliés d'une part à l'alimentation et de retour contremarches chauffage (13, 14) et de l'eau froide de la colonne montante (12) et de l'autre côté à la personne chauffage (17) et un mélangeur (15) à la canalisation de circulation (16) sur lequel est monté une pompe de circulation (19) et le vase d'expansion (20). Unité Termotransformiruyuschy se compose d'au moins deux échangeurs de chaleur (21, 22) dont l'une (21) est inclus dans une cavité d'une ligne de circulation (16) d'eau chaude et l'autre cavité est reliée à l'entrée et à la sortie pour chauffer la colonne montante d'alimentation (13). Le second échangeur de chaleur (22) - une cavité reliée au mélangeur (15) et la colonne montante de l'eau froide (12), et l'autre - à l'entrée, respectivement, à l'alimentation et de retour risers de chauffage, et la sortie - pour inverser la colonne montante (14) la chaleur. Alternativement unité termotransformiruyuschy peut en outre être équipé d'un dispositif de pompe de mélange (23), respectivement reliés à la personne (17) et l'alimentation du système de chauffage et de retour risers (13, 14) la chaleur. Si le système d'alimentation du bâtiment chaud et problème d'approvisionnement à la consommation d'eau froide charge, l'air d'entrée d'air chaud, puis termotransformiruyuschy appareil est en outre équipé avec réchauffeur d'air (24) ayant un dispositif de pompe de mélange (25) reliée à l'alimentation et de retour risers (13, 14) chauffage .

Parfois, quand les systèmes de chauffage individuel non pressurisé ensemble de termotransformiruyuschy autorisé doit être réalisée avec un vase d'expansion (26) et l'échangeur de chaleur (27), que l'une cavité à travers la pompe (28) inclus dans le système de chauffage individuel (17) et d'autre part - à alimentation et de retour colonnes montantes (13, 14) à la chaleur, le réservoir d'expansion (26) est relié au système (17) de chauffage individuel.

Chauffage et d'air de chauffage (24, 29) peuvent être réalisées dans un système fermé, laquelle unité de termotransformiruyuschy doit aussi être équipé de dispositifs de chauffage d'air et d'eau (28, 29), des cavités sont reliées entre elles circulent anneau (30) avec une pompe (31) et un vase d'expansion (32 ) et la seconde cavité du chauffe-eau (29) est fixé aux colonnes montantes (13, 14) de chaleur.

En fonction des conditions d'utilisation de l'appareil peut être équipé de la dernière:

33 - Régulateurs de pression

34 - compteurs d'eau individuels,

35 - Les filtres à eau

36 - vannes d'équilibrage,

37 - vannes individuelles d'arrêt,

compteurs de chaleur consommateurs individuels, - 38

39 - régulateurs de pression différentielle,

40 - clapets anti-retour,

41 - pompes de circulation,

42 - vannes de régulation,

capteur de température de l'air, - 43

43W - capteurs de température de l'eau,

44 - commutateur de débit,

45 - régissant les vannes à trois voies,

soupapes de dérivation - 46.

Système d'alimentation du bâtiment de l'eau chaude et froide fonctionne comme suit.

Pour résumer la construction 1 2 pipelines alimentation et l'évacuation du liquide de refroidissement, et par l'eau froide canalisation 3 à des fins d'approvisionnement en eau. En outre, l'agent de refroidissement et de l'eau froide à travers la vanne 4, 5, 6 et 7 d'arrêt par l'intermédiaire du compteur d'énergie thermique et de l'eau compteur 8 à venir dans les canalisations, les sélectionneurs du bâtiment à l'alimentation en fluide de refroidissement et de retour colonnes montantes 13, 14 et l'eau froide pour les entretoises 12. Struts 13, 14 sont reliés à la systèmes de chauffage individuels 17 chacun des consommateurs et à l'eau froide riser 12 mélangeurs connectés 15, qui sont reliés à chaque ligne de circulation à la consommation 16 d'eau chaude. Selon l'invention, à chaque consommateur dans le domaine de l'assemblage des risers aux systèmes de chauffage individuels et les mélangeurs d'alimentation en eau placés unités termotransformiruyuschie 18 reliées aux montants 12, 13, 14 systèmes d'approvisionnement en eau et les systèmes de chauffage et de chauffage individuel et la circulation de l'eau chaude tuyau 16 au mélangeur 15. unités Termotransformiruyuschie transformation intended thermique (changement de température et de la quantité de chaleur, la pression du fluide de travail dans les différents systèmes, l'eau chaude des consommateurs pour le système d'eau chaude et d'assurer une température constante et le débit désiré) de chaleur fournie au consommateur par les lève-13 et 14 de la chaleur, selon la exigences des consommateurs. Habituellement, l'unité termotransformiruyuschy comprend au moins deux échangeurs de chaleur 21, l'échangeur 22 de chaleur 21 est inclus dans une cavité du tuyau d'alimentation en eau chaude en circulation 16 et l'autre cavité est reliée à l'entrée et à la sortie de la colonne montante d'alimentation (13) est chauffant. Le fluide de refroidissement entrant dans l'échangeur de chaleur est ensuite utilisé pour maintenir la température du liquide de refroidissement dans les systèmes de chauffage individuel, échangeurs de chaleur de ventilation au moyen de dispositifs de mélange ou de pompage. Grâce à cet échangeur de chaleur est réchauffé et distribué uniquement de l'eau chaude, refroidi dans les systèmes de tuyauterie d'eau chaude, fournissant ainsi le mélange dans de l'eau à une température constante. L'échangeur de chaleur 22, une cavité reliée au mélangeur 15 et la colonne montante 12 et d'une autre cavité est reliée à l'entrée de l'alimentation et de retour contremarches 13, 14; sortie - uniquement pour inverser la colonne montante 14. Ceci fournit un échangeur de chaleur, en présence du pompage de l'eau à travers le mélangeur 15, la chaleur de l'alimentation en eau froide à la température souhaitée du système d'eau chaude. L'adhésion à l'échangeur de chaleur à l'entrée du liquide de refroidissement et en même temps d'inverser les élévateurs d'alimentation pour connecter l'équipement de clapets anti-retour 40, une pompe de circulation 41, les vannes de régulation 42, la soupape de dérivation 46 permet une utilisation efficace du potentiel de la température inverse de l'eau de chauffage pour le système d'alimentation en eau chaude.

La température de l'eau chaude est régulée par des capteurs de 43W de l'eau et des vannes de régulation 42 en liaison avec la soupape de dérivation 46.

Chauffage système de circulation d'eau chaude sanitaire est assurée par la fourniture du liquide de refroidissement conçu pour le chauffage individuel, de ventilation et d'eau chaude sanitaire. La régulation est effectuée par les trois voies de régulation. En outre, le liquide de refroidissement après l'échangeur de chaleur 21 est utilisé pour le chauffage individuel, de ventilation et un échangeur de chaleur à eau chaude.

systèmes de chauffage et de ventilation individuels peuvent être connectés directement à l'alimentation et le retour contremarches 13, 14 apport de chaleur (2). Dans cette unité de termotransformiruyuschem de boîtier 18 prévu pour chacune des soupapes de commande de système 42 commandé par le signal du capteur de température 43 de l'utilisateur. Parfois, quand les paramètres ne sont pas directement possibles de température à utiliser les températures de refroidissement disponibles, le termotransformiruyuschie unités de pompage peut être équipé de mélange des dispositifs (3), lequel signal de capteur de température règlent la température du fluide caloporteur 43 fourni aux systèmes individuels, les soupapes de commande 42 ( vannes à trois voies 45) et dérivation des vannes 46.

Si la pression hydrostatique dans le système est élevé et il est impossible de le réduire, ne supporte pas les systèmes d'équipements individuels. Cette unité de termotransformiruyuschy doit contenir des échangeurs de chaleur (4, 5), et le système individuel relié aux échangeurs de chaleur, équipées de pompes de circulation 41, et la chemise de refroidissement aux échangeurs de chaleur 42 soupapes de commande disposées, fonctionnant sous le signal du capteur de température 43 réglée par le consommateur .

A l'entrée des lignes de connexion termotransformiruyuschih unités aux élévateurs 12, 13, 14 de chaque utilisateur sont fixés en conséquence dans la ligne du régulateur de l'eau froide de pression 33, un compteur d'eau individuel 34, un filtre à eau 35, la vanne d'arrêt 37, et les lignes d'unités de communication de termotransformiruyuschih avec risers chauffage 13, 14 - régulateur de pression différentielle 39, compteurs individuels de chaleur 38, la soupape d'équilibrage 36, filtre 35, vannes d'arrêt 37.

En raison du fait que le système proposé par rapport à connu de l'utilisateur a fourni trois pipelines (alimentation et de retour tuyaux de liquide de refroidissement et le tuyau d'eau froide) au lieu de 5 (1 chargeur et 2 lignes et des lignes 3 réfrigérant inverse, 4, 5, froid, eau chaude et circulation d'eau chaude sanitaire) offrent un système désigné en tant que système "3T".

REVENDICATIONS

1. Système d'alimentation du bâtiment de l'eau chaude et froide contenant un laisser tomber à la construction de pipelines de chaleur et de l'eau froide, reliée par la vanne d'arrêt et donc à travers le compteur de chaleur et compteur d'eau avec la distribution de tuyaux sur le bâtiment alimentation en eau froide et le débit et le retour de la chaleur, couplé avec les consommateurs par le biais risers respectivement avec des mélangeurs eau froide, connectés au système d'eau et de chauffage chaude conduite de circulation, dans lequel le système pour chaque utilisateur est en outre équipé de la place dans la connexion des lieux des consommateurs aux élévateurs termotransformiruyuschimi unités, qui sont reliés d'un côté à l'alimentation et de retour risers chauffage riser et l'alimentation en eau froide, et d'autre part - au système de chauffage individuel et un mélangeur avec la tuyauterie de circulation d'eau chaude, ce dernier est monté sur la pompe et vase d'expansion en circulation; dans lequel l'unité de termotransformiruyuschy comprend au moins deux échangeurs thermiques, dont l'une est une cavité incluse dans un conduit de circulation de l'alimentation en eau chaude, l'autre cavité est reliée à l'entrée et à la sortie de la chaleur amenée de la colonne montante et l'échangeur une seconde cavité de chaleur relié au mélangeur et la colonne montante de l'eau froide, et l'autre cavité - à l'entrée, respectivement, à la colonne montante de la ligne système de chauffage individuel d'alimentation et de retour, et la sortie - à la chaleur retour de la colonne montante.

2. Système selon la revendication 1, caractérisé en ce que l'unité de termotransformiruschy est en outre muni d'un dispositif de pompage de mélange respectivement reliés au système de chauffage individuel et d'alimentation et de retour de chauffage contremarches.

3. Système selon la revendication 1, caractérisé en ce que l'unité de termotransformiruyuschy est en outre muni d'aérotherme, comportant un dispositif de pompage de mélange reliée à l'alimentation et de retour de chauffage contremarches.

4. Système selon la revendication 1, caractérisé en ce que l'unité de termotransformiruyuschy est équipé d'un vase d'expansion et l'échangeur de chaleur, qui est une cavité à travers la pompe est comprise dans le système de chauffage individuel et d'autre part - à l'alimentation et au retour contremarches chauffage, le vase d'expansion est raccordé au système de chauffage individuel .

5. Système selon la revendication 1, dans lequel l'appareil est en outre équipé termotransformiruyuschy air et d'eau de chauffage, dont les cavités sont interconnectées à une pompe à anneau de circulation et un réservoir d'expansion, et une seconde cavité reliée aux colonnes montantes de chaleur du chauffe-eau.

Version imprimable
Date de publication 25.01.2007gg
