Fédération de Russie Patent RU2195608

SYSTÈME DE VIDE-VAPEUR

SYSTÈME DE VIDE-VAPEUR

Nom de l'inventeur:. Gilyazov DG; Narbekov AI. Zamaleev ZH. Valiullin MA
Le nom du titulaire du brevet: Kazan State Academy of Architecture et Construction
Adresse de correspondance: 420043, Kazan, Vert, 1, KGASA, FEC
Date de début du brevet: 16.04.2001

L'invention concerne les systèmes de chauffage des bâtiments d'habitation ou autres. Le système de chauffage comprend la chaudière à vapeur avec la poitrine de vapeur monté sur celui-ci, des dispositifs de chauffage couplés ensemble via les vannes avec tuyau de vapeur et le condensat du purgeur, et un dispositif pour la création et la régulation du vide formé dans un cylindre avec un piston avec un mouvement alternatif de celui-ci. En faisant varier la pression de vapeur dans le système de chauffage, il est possible de modifier la température de la vapeur d'eau, en fonction de la température extérieure et de réduire ainsi la consommation d'énergie du système.

DESCRIPTION DE L'INVENTION

L'invention concerne les systèmes de chauffage des bâtiments d' habitation ou autres.

. Système connu sous vide de vapeur, constitué de la chaudière, les tambours, les tuyaux de vapeur, appareils de chauffage, de condensat, de vannes et de pompes à vide (voir Shumsky KP, appareils à vide et instruments de génie chimique M: Ingénierie, 1974. - 576 avec.. ., Figure 217, avec 286 Drozdov VF chauffage et ventilation chauffage M:. Ecole supérieure, 1971. -.... 280, Figure V-10 avec 172), qui sont difficiles à réguler et ... d'énergie.

Le prototype de l'invention est un système de chauffage à la vapeur sous vide, y compris la chaudière, le tambour à vapeur, les conduites de vapeur, vannes, appareils de chauffage, les purgeurs de vapeur, de condensat et de la pompe à vide (voir VP Turkin chauffage des bâtiments résidentiels, publics et agricoles Chelyabinsk .. book Sud-Ural. Maison d'édition, 1970. - 333, Figure 118, avec 187) ....

L'inconvénient de ce prototype est que la consommation d'énergie considérable pour le fonctionnement de la pompe à vide.

L'invention vise à réduire la consommation d'énergie du système.

Le résultat est obtenu en ce que dans un système à vide, chauffage à la vapeur, comprenant une chaudière montée avec un coffre à vapeur, appareils de chauffage reliés par des valves à vapeur tuyau et le piège à vapeur, et un dispositif pour la création et le contrôle de vide, il est sous la forme montée sur le tambour de vapeur du cylindre avec le piston avec possibilité un mouvement alternatif de ce dernier.

Le résultat est atteint par le fait que l'extrémité libre du dispositif pour créer un piston d'aspiration est solidaire d'un écrou ayant une possibilité de mouvement alternatif et interagissant avec la vis, qui par l'intermédiaire d'un engrenage conique et l'embrayage est relié au moteur.

SYSTÈME DE VIDE-VAPEUR SYSTÈME DE VIDE-VAPEUR

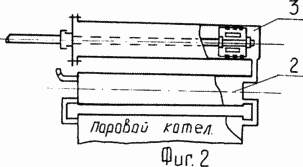

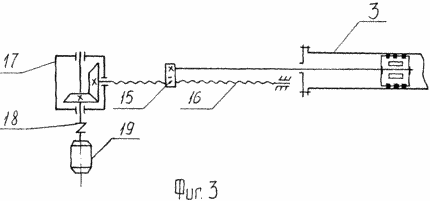

La figure 1 représente un schéma du système de chauffage à la vapeur sous vide proposé; Figure 2 - un cylindre avec un noeud de connexion du piston au tambour à vapeur; La figure 3 représente un schéma cinématique du mouvement du piston.

Le système proposé comprend les éléments suivants: une chaudière à vapeur 1, sur lequel le tambour de vapeur 2 relié au tambour à vapeur 2 du cylindre avec le piston 3, le système de conduite de vapeur 4, à laquelle est fixé le dispositif de chauffage 5 en régulant l'alimentation en vapeur de l'appareil 5 vide ball valve 6 et le piège à chaleur 7 avec condensat 8, 9 et vide robinet de condensat vertical 10.

Le système est équipé d'une soupape de dépression 11 pour le remplir avec de l'eau, la soupape de purgeur 12, verre vodoukazatelnym 13, manomètres 14 températures extérieures de numérotation supplémentaires.

Un mécanisme de déplacement de piston comprend mutuellement l'écrou mobile 15 est solidaire du piston 3 et coopère avec une vis tournante 16 qui, à travers l'engrenage conique 17 et le couplage 18 est reliée au moteur 19.

Le système fonctionne de la manière suivante. Dans un premier temps le piston 3 dans le cylindre se trouve dans la position la plus à droite. Le système est rempli d'eau du robinet pour le verre de vodoukazatelnomu au niveau supérieur 13. Dans ce cas, les vannes 6 et 9 sont ouvertes. La vanne 11 est fermée et le début allumer la chaudière 1. La température de l' eau dans la chaudière monte à 100 ° C et l'eau commence à bouillir. La vapeur est collectée dans le collecteur de vapeur 2, et est ensuite dirigé à travers la conduite de vapeur 4 vers les radiateurs 5, dans lequel il est condensé, en donnant la chaleur latente de vaporisation du dispositif à travers la paroi de l'air ambiant. La condensation des dispositifs 5 par l'intermédiaire du condensat thermique circule dans le condensat 7 et 8, et 10 d'entre eux par gravité dans la chaudière 1. Le processus se répète.

L'air est forcé à sortir du système via la soupape de vapeur 9. Ensuite, appuyez sur 9 est fermé.

La régulation des dispositifs de transfert de chaleur 5 dans un système fermé peut être effectué en fonction de la température extérieure uniquement en changeant la température de la vapeur. température saturée dépend de la pression. Ainsi, en changeant la pression de vapeur dans un système fermé, il est possible de modifier la température de la vapeur, en fonction de la température extérieure. Pour ce faire, vous devez déplacer le piston 3 de droite à gauche pour une certaine distance, en fonction de la température extérieure et, en conséquence, la pression de vapeur, qui devrait être maintenu dans la chaudière 1, comme indiqué par les meteers flèche 14. Lorsque le piston 3 de droite à gauche volume interne du système augmente et la pression descend en dessous de l'atmosphère à savoir un vide est créé et que l'eau commence à bouillir à une température inférieure. Cela conduit à une diminution de l'unité teplopodachi 5.

Par conséquent, il existe une possibilité d'un système de contrôle de qualité pour la saison de chauffage, ce qui réduit la consommation d'énergie du système.

REVENDICATIONS

1. Vacuum système de chauffage à la vapeur comprenant une chaudière avec un coffre à vapeur monté sur celui-ci, des dispositifs de chauffage couplés ensemble via les vannes avec tuyau de vapeur et le condensat du purgeur, et un dispositif à vide, caractérisé en ce que le dispositif pour la création et la régulation du vide est conçu comme un tambour de vapeur monté sur un cylindre avec un piston à mouvement alternatif de celui-ci.

2. Système à vide selon la revendication. 1, caractérisée en ce que l'extrémité libre du dispositif pour créer un piston d'aspiration est solidaire d'un écrou ayant une possibilité de mouvement alternatif et coopérant avec la vis, qui par l'intermédiaire d'un engrenage conique et l'embrayage est relié au moteur.
