invention
Fédération de Russie Patent RU2111194

LIGNE DE PRODUCTION DE DÉCHETS biocompost
PRODUCTION de transformation du poisson

Nom de l'inventeur:. Mukhina LB; Ryboshlykov AG. Dolgushin AA. Krasavtsev VE
Le nom du titulaire du brevet: State Research and Design Institute pour le développement et l' exploitation de la flotte
Adresse de correspondance:
Date de début du brevet: 06.01.1997

La ligne est conçue pour le traitement et l'élimination des déchets de poisson en engrais organique pour l'agriculture. La ligne contient des déchets de poisson broyeur, mélangeur, fermenteur et sèche-linge. La ligne contient un dispositif permettant de déterminer les caractéristiques initiales des pilée déchiqueteuse déchets de poisson et avec une charge organique et machine de séchage de granulation. Circuler charge organique est installé parallèlement à déchets de poisson hacheur et est relié à la console. L'invention concerne l'organisation de la production non-déchets des déchets de transformation du poisson en utilisant la dernière dans un nouveau type d'engrais pour l'agriculture.

DESCRIPTION DE L'INVENTION

L'invention concerne l'industrie de la pêche, et plus particulièrement le traitement et l' élimination des déchets de poisson en engrais organique pour l' agriculture, et peut être utilisé pour organiser la non-production de déchets de transformation du poisson en conjonction avec l'utilisation simultanée de déchets de papier et de pâte à papier, le coton, le bois et d' autres industries de la localisation régionale des industries concernées.

ligne Connu pour la production de tourbe engrais organique (auth. Sv.SSSR N 974 772, cl. Le C 05 F 11/02, 1992) contenant la trémie de réception, vibrant séparateur, machines de concassage et un mélangeur.

L'inconvénient de cette ligne est l'impossibilité de mettre en oeuvre avec un procédé de traitement des déchets organiques en engrais biologique par rapide charge de traitement de biotermalnoy.

Le plus proche du revendiqué, considéré comme un prototype de l'invention, une ligne pour les fientes d'oiseaux granulés (brevet RF N 2032644, cl. Le C 05 F 3/00, 1995). Il contient un ensemble cohérent trémie de réception, broyeur de fumier fermenteur, la granulation et appareil de séchage et un séparateur.

Inconvénients du prototype sont son traitement inefficace dans la production de poissons traitement de déchets biocompost, y compris Déchets produits salés de poissons et des déchets d'emballages en carton, mais aussi relativement grandes périodes de fermentation.

L'invention concerne l'organisation sans perte de production de transformation du poisson à travers la mise en œuvre du procédé de traitement aérobie accélérée et de l' utilisation des déchets de transformation du poisson dans un nouveau type d'engrais pour l' agriculture, associée à la nécessité d'un recyclage partiel de déchets de papier et de pâte à papier, le coton, le bois, vodoroslepererabatyvayuschey et d' autres industries en fonction de localisation régionale des industries concernées.

Cela a résolu le problème de la création d' une ligne de production - un ensemble interconnecté de l' équipement pour le traitement industriel des déchets des usines de transformation de poissons située presque partout dans la destruction, avec la dernière désinfection simultanée et la production de respectueux de l' environnement, stable et de haute performance bio-engrais en fournissant l'entretien avec l'aide du projet de construction d'une ligne de paramètres stables du processus .

Ceci est réalisé par le fait que la ligne proposée pour la biocompost de production des usines de transformation du poisson de déchets, comprenant une perte de poisson hacheur, mélangeur, fermenteur et sèche - linge, à la différence du prototype est en outre équipé d'un dispositif permettant de déterminer les caractéristiques de base des déchets de poisson écrasés avec une capacité de dessalement par lavage ce dernier et un hacheur supplémentaire charge organique, la plupart du temps utilisé des déchets d'emballages en carton ondulé ou tout autre papier et le carton d'emballage transformés utilisés dans la transformation du poisson et d'autres industries. Destiné à être utilisé en tant que charge organique, d'autres matières premières, des fibres de pâte et de papier de rebut production préférentielle Osprey, ainsi qu'un dispositif de découpage supplémentaire est prévu pour la préparation de granulés de matières de charge et à les sécher, ce qui peut être assemblé en une seule unité avec celui-ci. Si nécessaire, par exemple dans le cas d'une utilisation en tant que charge organique fibreuse Osprey, la ligne peut en outre être muni d'un seul dispositif pour la granulation et le séchage. hacheur supplémentaire et / ou un dispositif de séchage par granulation disposé en parallèle avec les déchets de poisson hacheur et sont connectés, par exemple au moyen d'une bande transporteuse avec un agitateur mécanique. En prévision de tout dispositif de bourrage tel qu'un broyeur peut être utilisé en tant que déchets de poisson déchiqueteuse. Entre les déchets de poisson de broyage et de mélange substrat compostable comme un agitateur mécanique, d'un dispositif pour déterminer les principales caractéristiques de base des déchets broyés de poisson (surimi) - pH, teneur en humidité et de la salinité de la capacité ou un ensemble de capacités à réduire, le cas échéant la salinité en excès au niveau souhaité, par exemple par lavage avec de l'eau courante et / ou par trempage dans l'eau. Le dispositif permettant de déterminer les caractéristiques de base du poisson cru émincé est équipé d'instruments et de mécanismes appropriés, qui, en cas de besoin peuvent être montés dans une conception modulaire unique.

Le cas échéant, une unité de dosage séparée des composants de départ peut être prévu avant le mélangeur dans le rapport requis pour le déroulement du procédé, réalisé par exemple sous la forme d'un appareil pour le volume (mesure de la capacité) et en mesurant la quantité en poids des composants initiaux. Directement derrière le mélangeur placé fermenteur, qui, selon les conditions spécifiques de la production peut être faite soit sous la forme d'un récipient à isolation thermique étanche avec le dispositif d'alimentation en air (ventilateur), ou encore - un rotor (tournant), de préférence oblique, par exemple de biobarabana cylindrique d'un agitateur. Pour fermenteur à sec du produit final - Sèche-biocompost installé pratiquement toute conception, telle qu'une soufflante d'air chaud relié à la sortie de la cuve de fermentation, tel qu'un convoyeur à bande. Pour en outre un appareil de sortie de gaz de granulation de récupération de chaleur et le séchage de la charge organique peut être en communication de fluide, par exemple à travers un conduit avec un autre ventilateur ou soufflante fournissant un appareil de fermenteur d'air.

Selon les circonstances d'une ligne de production particulière peut être équipé d'un récepteur et / ou la réception et bac de stockage pour la production de la transformation du poisson des déchets, installé devant les déchets de poisson hacheur. Transporter toutes les matières premières nécessaires est effectuée, par exemple au moyen de convoyeurs à bande.

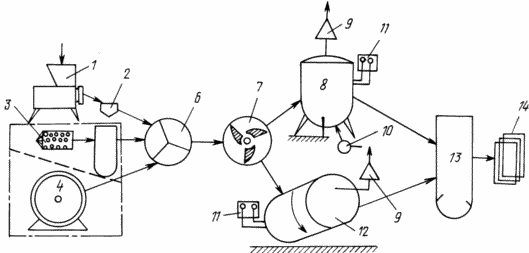

Le dessin illustre schématiquement un schéma fonctionnel de la ligne pour la production de leurs déchets biocompost des usines de transformation du poisson.

LIGNE DE PRODUCTION DE DÉCHETS biocompost PRODUCTION de transformation du poisson

Un exemple d'un mode de réalisation particulier de l'invention est la ligne qui se compose des poissons de broyage de déchets 1, le dispositif destiné à déterminer les caractéristiques de base de surimi 2 - pH, la teneur en humidité et de la salinité avec le récipient (non représenté) afin de réduire l'excès de salinité au niveau souhaité, le cas échéant, de la pâte de dispositifs de granulation -kartonnogo fibreuse balbuzard 3 moulin broyeur emballages en carton 4 séchoirs pour le balbuzard granulaire 5, l'unité de dosage 6 de matières premières nécessaires à la conduite du processus de relations, le mélangeur 7 les matières premières: viande de poisson, le balbuzard pêcheur granulaire sec et carton déchiqueté, fermenteur pneumatique avec aération pour autofermentatsii thermophile déchets de poisson 8, équipé d'un système de neutralisation de 9 produits de fermentation gazeux formés, tels que l'ammoniac, un système de distribution de l'équipement de l'air 10 et d'essai pour l'enregistrement des paramètres de base et de contrôle de processus 11.

Dans un autre mode de réalisation, au lieu d'un fermenteur pneumatique stationnaire avec une aération de la ligne proposée peut inclure un fermenteur rotatif biobarabanny 12 fonctionnant en mode batch ou rotation continue de fournir le niveau de l'aération et le mélange de la masse composté souhaitée. Il est équipé d'un système de neutralisation de 9 produits gazeux de la fermentation du matériel 11 paramètres d'enregistrement et de contrôle des processus. Le produit final est soumis à un séchage final dans l'appareil de séchage 13 et de l'emballage ultérieur par le dispositif 14.

Ligne de production des entreprises rybopererabatyayuschih déchets Biocompost fonctionne comme suit.

Formé à l'usine de transformation du poisson ou remis aux poissons de rivage déchets de transformation du poisson du navire ou des éléments non négociables de pêche broyés en grinder 1 à la viande de l'Etat. Résultant émincées à l'aide du dispositif 2 est déterminée à l'humidité, le pH et la salinité et la teneur en humidité doit être comprise entre 50 à 80%, à un pH de 6-8. Si la farce la salinité est supérieure à 4%, le boeuf est soumis à une déminéralisation ou au-dessous de la limite stipulée dans la trémie pour cette eau douce (non représenté).

Pulp and Paper Osprey, ce qui est une perte de pâte et de papier fibreux production traitée (sous forme de granulés) dans un appareil de granulation à 3 à la granulométrie souhaitée, qui sont finalement séché dans un sécheur à une teneur en humidité de 5% 5-10 de l'air chauffé. Les déchets de contenants en carton ondulé et d'autres papiers et déchets de carton est déchiqueté la production de la transformation du poisson dans le broyeur 4, comme un broyeur à marteaux, à un état de pâte friable homogène, où l'humidité et ne doit pas dépasser cette limite. Ces premiers éléments: poisson broyé, ospreys granulés séchés, le carton déchiqueté introduit dans l'unité de dosage 6 pour la préparation de la masse initiale, en fonction de la teneur en humidité du poisson haché et la nécessité d'balbuzard de traitement et de carton, ensemble ou séparément, de sorte que l'humidité de la masse initiale est comprise dans l'intervalle de 45 à 60 %.

Composition composé est mélangé jusqu'à obtenir une masse homogène dans le mélangeur 7. Le mélange de départ ainsi obtenu a chargé dans le fermenteur de type 8 ou 12, puis dans le premier cas, le processus commence à tourner le système autofermentatsii d'aération 10, et le second - la rotation du tambour 12. appareil de référence 11 déplacer les paramètres du procédé sont enregistrés fermentation principale, comme la température, le débit d'air, la teneur en oxygène de la phase gazeuse. Il utilise le système de capteurs et d' enregistreurs d' instrumentation 11. L'optimum de température autofermentatsii 55-60 ° C est maintenue en ajustant le niveau du système d'aération 10 par l'intermédiaire du dispositif 11, ou en variante - Mode rotation biobarabana 12.

Après la fin du processus, qui est effectué dans les 5-7 jours, les enzymes 8 ou 12 est évacué, et le produit final - biocompost de poisson finalement séché jusqu'à une teneur en humidité de 15 à 25% dans l'unité de séchage 13 afin d'assurer une plus grande stabilité au cours du stockage. moteur paquets Biocompost Ready avec un dispositif 14 et envoyé au stockage ou à la vente.

REVENDICATIONS

1. Ligne de production pour les déchets de transformation du poisson biocompost de fabrication comprenant moulin à poissons des déchets, un mélangeur, un fermenteur et un appareil de séchage, caractérisé en ce qu'il est en outre équipé d'un dispositif permettant de déterminer les caractéristiques initiales du conteneur de déchets de poisson écrasés pour le dernier lavage et une charge organique hacheur supplémentaire, de préférence déchets de contenants usagés en carton ondulé, et / ou la granulation de l'appareil et le séchage, pour préparer la charge organique sous forme de granulés, par exemple le balbuzard granulaire des déchets de papier et de la fabrication de pâte à papier, l'appareil pour déterminer les caractéristiques des déchets de poissons hachés disposés entre déchiqueteuse de ce dernier et le mélangeur et le broyeur supplémentaire et / ou d'un dispositif de granulation - chopper parallèle déchets de poisson et est connecté à la console.

2. Ligne selon la revendication 1, caractérisé en ce que le fermenteur est réalisé en tant que récipient étanche et le dispositif de distribution est pourvu de neutralisation du système d'air des produits de fermentation gazeux et un dispositif de commande de processus, comme l'équipement d'essai pour les paramètres du processus d'enregistrement.

3. Ligne selon la revendication 1, caractérisé en ce que le fermenteur est susceptible de tourner dans un biobarabana rotatif tel oblique équipé d'un agitateur mécanique et équipé d'un système de neutralisation de produits de fermentation gazeux et un dispositif de commande de processus, tels que l'équipement d'essai pour enregistrer les paramètres du procédé.

4. La ligne selon la revendication 1, caractérisé en ce que monté entre les broyeurs mélangeurs parallèles et l'unité de mesure fournis composants compostables.

Version imprimable
Date de publication 12.12.2006gg
