Fédération de Russie Patent RU2286519

DRYER CONTINU pour le broyage des déchets de polymères

DRYER CONTINU pour le broyage des déchets de polymères

Nom de l'inventeur: Chernorubashkin Alexander (PAR); Kudyan Sergey G. (PAR); Umerenko Alex G. (PAR); Haiduk Vera Philippovna (PAR); Tabakov, Andrew M. (PAR); Grishchenko Vitaly Vitalievich (BY)
Le nom du titulaire du brevet: Republican Unitary Enterprise Special Design et technologie "métallopolymères" Bureau (BY)
Adresse de correspondance: 246007, Gomel, st. Fedyuninskogo, 4, RUE SKTB "métallopolymères"
Date de début du brevet: 22.03.2005

L'invention concerne un équipement pour le recyclage des polymères thermoplastiques pour une réutilisation, en particulier, à des dispositifs pour le séchage du polymère thermoplastique pulvérisé lavé immédiatement après leur sortie de l'appareil de lavage. Dans un séchoir en continu, ce qui est une centrifugeuse ayant un boîtier monté dans celui-ci un tambour rotatif perforé, la centrifugeuse est combiné avec une roue centrifuge muni d'ailettes. Que l'axe du tambour perforé se prolonge de l'arbre fixe monté sur celui-ci à un angle par rapport à l'axe des lames rectangulaires et un ou deux tours de la vis. En outre, la vis sans fin est installé à la sortie du tambour à la roue centrifuge et les lames sont fixées à un angle par rapport à l'axe de l'arbre, de sorte qu'un bord d'entrée d'aube se trouve dans le prolongement du bord de fuite précédente. L'invention devrait prévoir la création d'une structure simple, la consommation d'une petite quantité d'électricité le sèche-linge, par lequel il serait possible de retirer le montant principal.

DESCRIPTION DE L'INVENTION

L'invention concerne un équipement pour le recyclage des polymères thermoplastiques, en vue de leur réutilisation. En particulier, un appareil pour la déshydratation des matières thermoplastiques déchiquetés lavés, immédiatement après leur sortie de l'appareil de lavage (polymères d'humidité , il peut aller jusqu'à 120% ( en poids).).

dispositifs de séchage connus de différents principes d'action, par exemple, des centrifugeuses, des chambres de séchage sous vide et les vibrations, etc.

Unité de séchage connu [1] comprenant une chambre cylindrique avec un fond conique reliée à la vis d'alimentation et ayant une grille de distribution de gaz et le tuyau central à l'entrée inférieure de fluide caloporteur primaire et placé autour de la chambre de l'anneau collecteur de buses asservies pour l'introduction de fluide de refroidissement secondaire, caractérisé en ce que, pour les matériaux particulaires intensification des processus de séchage dans une couche de billes de polymère fluoré à vis de sortie d'alimentation muni d'une matrice perforée avec des couteaux coopérant avec ses deux surfaces, et dans la chambre sous la vis de réglage plateau concave est pourvue d'une buse d'air comprimé disposée parallèlement à la génératrice inférieure du plateau, dans lequel le collecteur est formé effilée le long du fluide secondaire.

Vibrant sécheurs connus [2], comprenant un boîtier de ressort ayant des côtés opposés du support et muni d'un entraînement vibratoire monté par un support de ressort, caractérisé en ce que pour simplifier la construction du second support de pivotement est réalisé, et le générateur de vibrations - pendule.

Appareil pour le traitement thermique de séchage et de l'écoulement des granulés de gaz inerte [3], qui est basé sur un sécheur d'arbre décrit en A 2530304 et ayant fermé une circulation en boucle de gaz inerte chaud. L'appareil comporte un boîtier avec une section carrée raccords coniques 4 - haut et en bas pour le passage du granulat et deux flux de gaz côté (perpendiculaire à l'écoulement).

brevet connu [4], qui propose un dispositif comportant une caméra pour l'alimentation en fluide caloporteur, situé dans la bande transporteuse de la cellule sur laquelle se déplace une couche de matière humide amené sur le convoyeur à partir d'une trémie d'alimentation et séchée, est versée dans la trémie de décharge, et le vide et la chambre au-dessous de la courroie convoyeur. L'installation de positionnement supplémentaire différent d'un ou plusieurs du convoyeur à bande transporteuse qui peut être déplacée verticalement et horizontalement, à la régulation de l'angle de rotation dans la direction horizontale. La plante peut être utilisée dans l'industrie chimique, de la nourriture, de la lumière et d'autres industries, fournissant les économies d'énergie et l'intensification du séchage des matériaux en vrac.

séchoir centrifuge verticale Connu pour des billes de polymère de séchage [5]. La particularité de ce séchoir est renforcée dans la conception du système de pales de rotor à vis qui assurent le déplacement des pastilles égouttées entrée à la sortie du sécheur. Les pales permet une distribution uniforme des granules dans le séchoir, ce qui améliore l'efficacité du processus de déshydratation.

Dans le brevet [6] décrit un appareil pour le broyage et le séchage des matériaux. Le dispositif comporte un corps cylindrique avec un fond conique. Il existe plusieurs dispositifs dans un appareil pour le chargement du matériel à traiter. L'un de ces dispositifs comprend un manchon cylindrique prolongeant le long d'un axe central du dispositif à travers le corps et à travers la partie inférieure. Ce manchon est utilisé pour contrôler le niveau de matériau de broyage et est muni d'un amortisseur. À travers un appareil d'un cyclone, le courant d'air passe. En réglant le degré de broyage pour obtenir la finesse désirée, et le produit est déchargé dans une collection gravitometricheski.

Dispositif pour déshydrater la matière particulaire [7], par exemple, un grain constitué de renforcée sur l'arbre de rotor vertical avec des lames, la coquille, des nervures radiales sont reliées rigidement au chargement et au déchargement des dispositifs de rotor pour tuyau d'alimentation en air et l'évacuation de l'air humide. Caractérisé en ce qu 'afin d'améliorer l'efficacité de déshydratation coquille est formée par une série de cônes tronqués disposées les unes au-dessus de l'autre pour former un anneau de fentes. Le rotor est percé sur toute sa hauteur de la surface. Les lames montées sur le rotor avec la possibilité de changer l'angle d'inclinaison de l'axe du rotor. La buse d'évacuation de l'air humide est la manette des gaz.

sèche Connu pour les matériaux granulaires [8], comprenant un corps fixé au fond du tube entrant dans les dispositifs de liquide de refroidissement, de chargement et de déchargement. L'une des parois du boîtier est concave et est reliée à une des parois tangentielles du fluide de refroidissement entrant dans la buse et la paroi opposée du boîtier est incliné.

tarière Connu Les plaques package de centrifugeuse de filtration de précipitation montés [9]. Centrifugeuse avec rotor équipé d'une enveloppe de tambour et la vis multifilière matériau d'alimentation de la lame de tige de vis est soumis à une centrifugation.

Dans l'application [10] ont proposé la centrifugeuse équipée de deux traitement des eaux usées entraîne le tambour. roues de traitement pour l'élimination rapide de la centrifugeuse à bol fourni avec des chambres de fluide communiquant avec les équipes des canaux de dérivation. Entre les conduits de branchement et chambres de collecte sont prévus dispositif d'étranglement réglable avec une configuration simple. Il simplicité de réalisation et la haute fiabilité de la centrifugeuse, mais aussi ses avantages économiques et technologiques.

Le résultat le plus proche, parmi l'essence technique connue et obtenue est une centrifugeuse continue [11], comprenant un corps monté à l'intérieur d'un rotor tournant à parois perforées, sous la forme d'une boîte ayant une section transversale de forme rectangulaire. Autour de la paroi la plus extérieure du filtre à bande transporteuse rotor monté équipé d'un entraînement individuel. L'eau contenue dans la pâte sous l'influence de forces centrifuges, est filtré à travers une bande mobile de filtration et le produit restant est vers le haut pour le déchargement intéressés. En faisant varier la vitesse du rotor et la vitesse de la bande filtrante peut atteindre le degré de déshydratation de la pâte nécessaire. Le dispositif est destiné à la déshydratation des pâtes fines.

Pratiquement toutes les unités de séchage connus sont bien conçus pour les produits de séchage réveil et broyé à sec de les utiliser, les polymères humides, y compris le film déchiqueté, très difficile. Le séchage de ces matériaux - un long processus itératif. En outre, les morceaux de film se collent les unes aux autres, et l'humidité contenue entre eux peuvent être éliminés par extraction ou par séparation des morceaux de film et l'élimination ultérieure de l'humidité par évaporation. De l'examen des brevets ci-dessus, il résulte que, dans la plupart des installations de séchage fourni l'utilisation du liquide de refroidissement, ce qui conduit à une augmentation de la consommation d'énergie. Tandis que pour le traitement ultérieur des matières polymères broyées lavées, par exemple, par frittage d'entre eux suffisamment sec à une teneur en humidité de 1-2% (en poids)..

Aux fins de l'invention, - la création d'une conception simple, consommant une faible quantité d'électricité du sèche-linge, par laquelle il serait possible d'éliminer une quantité importante de l'humidité des déchets de matières plastiques broyées, y compris du film, qui, après séchage, peut être immédiatement dirigé vers un traitement ultérieur.

La tâche est atteint par le fait que le déshumidificateur proposé broyé par voie humide et granulé les déchets de film polymère se présente sous la forme de centrifugeuse continue, comprenant un boîtier avec le tambour rotatif perforé installé. Que l'axe du tambour perforé se prolonge de l'arbre fixe monté sur celui-ci à un angle par rapport à l'axe de tarières et rectangulaire (un ou deux tours), la vis sans fin .Prichem installée à la sortie du tambour à la roue centrifuge. Les pales sont disposées sur l'arbre à un angle par rapport à son axe de telle sorte que le bord avant d'une lame est alignée avec le bord de fuite de l'aube précédente. Ne pas le faire ne sera pas en mouvement le long de la matière sèche du tambour à la tarière. La vis sert d'arrêt et l'élément de transfert. Elle empêche la sortie de l'eau qui pénètre dans la centrifugeuse, directement à partir de la trémie vers la roue centrifuge, et, en outre, transporte la matière première séchée aux aubes de la turbine. Les ailettes peuvent être montées sur l'arbre par rapport à l'autre dans une ligne et à un angle de l'hélice. Le jeu entre les lames et le tambour perforé ne doit pas être supérieure à 0,2 mm, ce jeu fonctionne de manière stable déshumidificateur. Quand un écart de 0,2 mm tomber des particules de polymère en particules, et lorsque le tambour tourne, ces particules roder les lames à la surface perforée du tambour, couvrant la perforation. Par ailleurs, lorsque l'intervalle supérieur à 0,2 mm, éventuellement le verrouillage des lames et le tambour d'arrêts en raison du polymère particulaire à l'écart de est particulièrement vrai pour les déchets de films.

La largeur est inversement proportionnelle à l'angle lame (90 °> > 0), par lequel ils sont montés sur l'arbre de la centrifugeuse: plus l'angle, plus la largeur de l'aube, et vice versa. Le nombre de lames montées sur l'arbre, avec une diminution de cet angle diminue proportionnellement. Si l'angle augmente pour réduire la largeur des lames est non, la surface totale des pales en contact avec le matériau égoutté est augmentée, ce qui réduit le rendement du sécheur, par exemple, en augmentant la largeur des pales 20% réduit le déshumidificateur de capacité de débit de 50%. Si des angles plus petits pas augmenter la largeur des lames, ce qui permettra de réduire le déshumidificateur de capacité.

Centrifugeuse combinée à une turbine centrifuge muni d'ailettes. La roue centrifuge est conçu pour évacuer la matière séchée de la sécheuse. Le déshumidificateur est équipé d'une rotation d'entraînement du tambour perforé et la roue centrifuge, trémie, raccord pour drainer l'eau du déshumidificateur.

séchoir alimenté suit. La trémie vient déchiqueté des déchets plastiques humides (par exemple lavé le film pilée des déchets, les emballages en PET, etc.). Quand le tambour rotatif perforé avec des particules de polymère de l'eau par la force centrifuge sont larguées sur la surface de celui-ci, dans lequel l'eau passe à travers les perforations, et à travers une sortie dans le boîtier est expulsé déshydratant. Les particules de polymère lames disposées sur l'arbre du sécheur fixe, tout en faisant tourner le tambour sont déplacés le long de l'axe du tambour à la vis. des particules de polymère tarières sont transportées à la roue centrifuge, qui contrôlent la libération de matières déshydratantes dans le récipient de réception. Et après chaque déplacement du polymère scapula à nouveau par la force centrifuge est pressée contre la surface du tambour à la surface de l'eau à sa sortie, dans ce cas, et le déshumidificateur via la liaison - de l'extérieur. Elle empêche la partie de vis de l'eau et d'un polymère seulement libéré au tambour perforé. Ainsi, les particules de polymère en particules qui arrivent à la sortie du sèche-linge sont de 1,8 à 2% d'humidité.

L'invention est illustrée par les dessins (voir figures 1 et 2), où

DRYER CONTINU pour le broyage des déchets de polymères

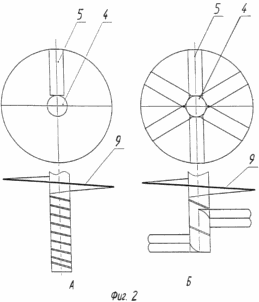

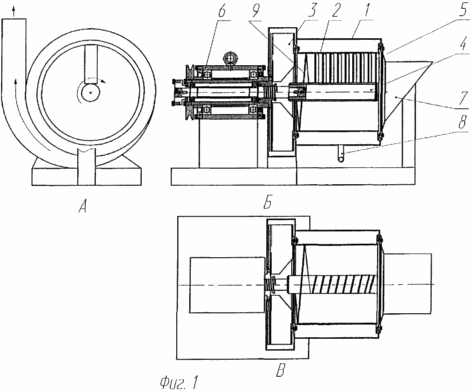

1: A - dispositif de séchage, vue de face, b - unité de séchage, vue de côté, B - appareil de séchage, vue de dessus; Figure 2: A - Les lames sont alignées par rapport à l'autre, B - aubes sont inclinées par rapport à l'autre - dans une ligne hélicoïdale. 1 et 2: 1 - corps du sèche-linge, 2 - tambour perforé 3 - turbine centrifuge à ailettes 4 - 5 - l'arbre de lame 6 - un entraînement en rotation du tambour et la roue centrifuge 7 - trémie 8 - vidanger raccord 9 - vis.

Un mode de réalisation de l'invention. Les lames de 100 mm de largeur sont disposées sur un axe de 110 mm de diamètre, inclinées 60 ° par rapport à l'arbre du tambour et par rapport à l'autre le long d'une ligne, l'écart entre la lame et la surface du tambour de 0,1 mm. Vis - demi-tour. Soumis à un séchage des déchets broyés des conteneurs en PET après les avoir laissés hors de l'équipement de lavage (teneur initiale en humidité d'environ 50%). Après les humidité contenants en PET de dessiccation - 1,8%.

SOURCES D'INFORMATION

1. certificat de droit d'auteur de l'URSS №1423879, cl. F 26 B 17/10, appl. 30/06/86, publ. 15.09.88.

2. certificat de droit d'auteur de l'URSS №1423880, cl. F 26 B 17/26, appl. 06/01/87, publ. 15.09.88.

3. Application 19.957.664,5 Allemagne, cl. Dans 29 13/06, F 26 B 19/00, appl. 11/30/99, publ. 31.05.2001.

4. Ukraine Patent 2001063986, cl. F 26 B 3/06, appl. 12.06.2001, publ. 15.02.2002.

5. brevet US n ° 6.467.188, cl. F 26 B 17/12, F 26 B 17/24, appl. 10.10.2000, publ. 22.10.2002.

6. N ° 425830, Cl. Le 02 C 19/06, appl. 20/04/95, publ. 2.4.97.

Certificat 434.996, cl de 7. Auteur. Dans 04 3/02, B 07 B 13/10, appl. 14/09/72, publ. 5.7.74.

8. Brevet Biélorussie (Belarus) 5533, cl. F 26 B 17/10, appl. 14.03.2000, publ. 30.09.2003.

9. Demande 10065060 Allemagne, cl. Dans 04 1/20, B 04 B 7/12, appl. 27.12.2000, publ. 11.07.2002.

10. Demande 19900667 Allemagne, cl. Dans 04 1/04, B 04 B 1/12, appl. 11/01/99, publ. 20.07.2000.

11. Le brevet russe 2.213.626, cl. En 04 En 3/08, appl. 02.04.2001, publ. 10.10.2003 (prototype).

REVENDICATIONS

1. Séchoir pour les polymères de déchets déchiquetés continus représentant le boîtier de la centrifugeuse étant monté dans celui-ci un tambour rotatif perforé, caractérisé en ce que la centrifugeuse est combiné avec une roue centrifuge munie de pales et perforée le long de l'axe du tambour se prolonge à partir de l'arbre fixe monté sur celui-ci par angle par rapport à l'axe des lames rectangulaires et vis sans fin, la vis sans fin est installé à la sortie du tambour à la roue centrifuge, les lames sont fixées à un angle par rapport à l'axe de l'arbre, de sorte que le bord avant d'une lame est aligné avec le bord arrière de la précédente, dans lequel l'intervalle entre les lames et le perforées le tambour ne dépasse pas 0,2 mm et la largeur est inversement proportionnelle à l'angle de la lame, à laquelle ils sont montés sur l'arbre.

2. Déshumidificateur selon la revendication 1, caractérisé en ce que les lames sont disposées sur l'arbre par rapport à l'autre dans une ligne droite.

3. Sèche-linge selon la revendication 1, caractérisé en ce que les lames sont disposées sur l'arbre par rapport à l'autre en formant un angle avec l'hélice.
