invention
Fédération de Russie Patent RU2034429

LINE traitement BIOTHERMIC déchets organiques en compost

LINE traitement BIOTHERMIC déchets organiques en compost

Nom de l'inventeur:. Goncharov AI; Panov VE. Belokurov AM
Le nom du titulaire du brevet: Une petite entreprise "Hercules"
Adresse de correspondance:
Date de début du brevet: 24.05.1992

Utilisation: dans l'agriculture, en particulier dans le traitement des déchets organiques en compost. Le fumier inventive de la trémie et le pré-concassé et desserré en nourrisseurs Tourbe et distributeurs de paille viennent dans un mélangeur-broyeur. mouture intensive, le mélange des additifs avec le produit biologique provenant du conteneur, accompagné d'un chauffage et partiellement aéré avec de l'air chaud du radiateur. Le mélange homogène résultant des déchets provenant du mélangeur-broyeur par l'intermédiaire du système de transport pour démarrer dans l'un des conteneurs pour le compostage, qui est forcé de l'air chaud à travers son canal d'air situé en bas. Lorsque la température atteint flux d'air chaud 60-70 ° C dans le récipient cesse. Le processus de compostage produit biologique, d'une durée de 5-7 jours. Le produit fini est évacué par des vis disposées dans des boîtiers.

DESCRIPTION DE L'INVENTION

L'invention concerne l' agriculture, en particulier les complexes pour les déchets organiques en un produit adapté pour les engrais et les aliments pour animaux.

plante connue pour le traitement des déchets organiques en engrais, y compris les trémies de stockage avec des mangeoires pour le fumier, respectivement, de la tourbe et du fumier de poulet, récipient pour un produit biologique, un mélangeur-ripper, récipient pour le compostage des déchets pour chauffer l'unité de masse de déchets, une collection de fumier avec pompe biofloroy thermophile et un pipeline reliant le collecteur avec des réservoirs de lisier pour produit biologique, dispositif pour le transport des déchets organiques et l'évacuation des engrais finis, le système de contrôle de processus.

Inconvénients de l'installation connue sont réduites, surtout à l'autre.

Tout au long du temps régulier alloué dans le cycle du processus de compostage, ralenti la production, sans prendre part aux travaux, destiné à charger des trémies de stockage des déchets distributeurs, récipients pour produits biologiques, convoyeur à bande, vis chargeur et mélangeur-ripper.

Il est difficile à exécuter et pour faire fonctionner le dispositif pour chauffer les déchets sous la forme d'électrodes formées au centre du récipient et les zones latérales avec des électrodes sur les parois. Dans le processus de chauffage de la masse des déchets et le courant alternatif dans le processus de compostage, une certaine partie sèche en contact avec les électrodes de masse, conduisant à une brèche dans les réglages optimaux. Afin de maintenir un fonctionnement normal de l'installation est nécessaire pour humidifier le séchage de la masse en contact avec l'électrode de masse formée à l'intérieur à travers des canaux et des trous d'admission de l'eau du réservoir est spécialement installé. contrôle automatique de mouillage masse du système de traitement des déchets est compliquée plus est pratiquement nécessaire. Irrationnellement d'abord par des électrodes fabriquons des séchage des masses limitrophes d'entre eux, puis, avec la participation des mêmes électrodes pour effectuer l'effet inverse hydratation.

Dosage et couches provenant de la trémie de stockage pour les composants des déchets de la bande transporteuse ne sont pas immédiatement mélangés avec des additifs produits biologiques et ne sont pas exposés à une aération intense, donc pas utilisé la possibilité pour une distribution uniforme de l'oxygène dans la masse des déchets et la création de conditions favorables pour le bioflory thermophile accélérer le processus de compostage .

Placer les fourches ripper conteneurs mélangeur de compostage diminue d'environ 20-25% du volume de travail (installation performance respectivement réduite en fonction du volume de l'unité), par conséquent, son fonctionnement en raison de la courte durée, seulement lors du desserrage lors de déchets chargement, il Il ne fournit pas assez de l'aération nécessaire.

Dispositif de consommation de métal pour empêcher la formation de boue dans le réservoir pour un produit biologique, réalisé sous la forme d'un cadre articulé, équipé d'un périodiquement des commutateurs électrovibrateurs ne permet pas d'assurer un mélange complet de la suspension avec biofloroy thermophile autour du volume du réservoir.

La trémie de stockage pour la tourbe est pas un dispositif de relâchement préliminaire et le broyage partiel, le manque de ce qui exclut la possibilité de mélange de déchets ensuite suffisamment homogène.

L'invention consiste en ce que la ligne solution biothermique technique proposée a fourni l'efficacité du recyclage des déchets organiques et la fiabilité opérationnelle, tout en simplifiant la construction de l'appareil pour le chauffage et l'aération des déchets.

Cette tâche est réalisée en ce que le conteneur pour le compostage des déchets sont adjacents dans une rangée et pourvu espacés à leurs bases canal d'air formées par chevauchement des deux côtés de persiennes inclinés monté pour rouler le fumier et le compost et deux creux dans lequel le déchargement a convoyeurs à vis avec convoyeur à vis associé pour décharger le produit fini, et un dispositif d'aération thermique des déchets et le chauffe-eau est muni de conduits d'air et le tiroir, un air chaud d'alimentation dans les conduits d'air et les réservoirs de compostage dans le mélangeur-broyeur. Dans ce mélangeur-broyeur est positionné à l'extérieur du récipient pour le compostage et est muni d'un dispositif adapté pour aspirer dans sa zone de travail provenant de l'appareil de chauffage d'air chaud, en créant en fait un effet d'aspiration, et un dispositif destiné à empêcher l'encrassement dans le récipient pour un produit biologique est réalisé sous forme celle-ci chuté l'extrémité ouverte du tube, l'autre extrémité qui est adjacente à la conduite de refoulement de la pompe avec la circulation d'un produit biologique et de la suspension avec thermophile biofloroy boucle.

Le résultat technique de l'utilisation des traits distinctifs des caractéristiques du prototype peut augmenter l'équipement de facteur de charge installé dans la ligne et d'augmenter la productivité par unité de volume du récipient pour le compostage de travail, mais fournit également une simplification de la structure de l'appareil pour le chauffage et l'aération des déchets dans lequel l'air chaud est utilisé comme liquide de refroidissement, produite dans le chauffe-eau.

LINE traitement BIOTHERMIC déchets organiques en compost

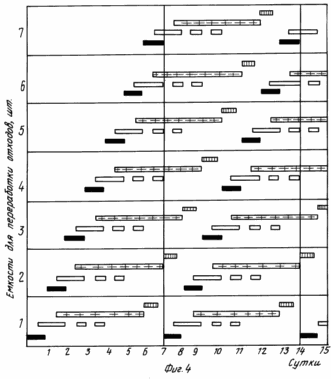

diagramme de séquence du procédé de déchets organiques

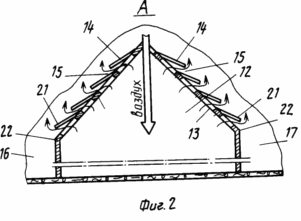

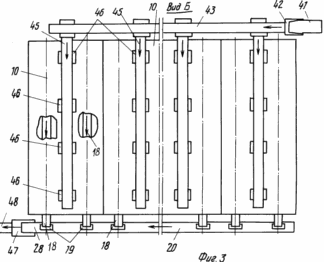

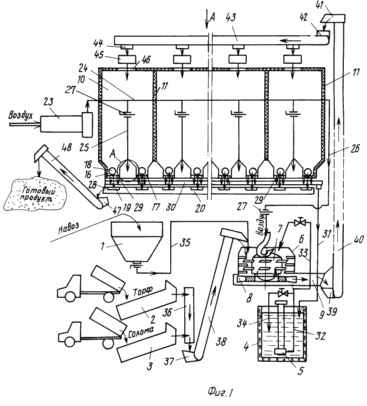

Fig. La figure 1 montre une ligne pour les déchets organiques biothermique, vue générale; Fig. 2 callout A la Fig. 1; Fig. La figure 3 est une vue selon la flèche B de la Fig. 1; Fig. 4 Schéma de séquence du processus de déchets organiques.

La ligne comprend une trémie pour le fumier 1, les mangeoires, des distributeurs munis d'un dispositif pour le desserrage et le broyage partiel, respectivement, pour la tourbe 2, et la résine 3, la capacité de ce produit biologique 4 placé à l'intérieur d'une pompe 5, un mélangeur-broyeur 6, équipé d'un organe de travail du rotor, Type 7 avec shvyryalkoy 8 et le bec de déchargement 9, adjacente positionnée dans le récipient de ligne pour le compostage des déchets 10 avec des parois 11 isolant ayant disposé en dessous du canal d'air 12 se chevauchent, en fixés volets obliquement bilatéraux 13 fournis avec des plaques 14 et fentes 15 entre elles deux cuvettes 16 et 17, qui sont placés dans le déchargement tarières 18 à travers une fenêtre 19 associé à un convoyeur à vis 20 pour décharger le produit fini, tandis que la pente extrémités inférieures 21 des plaques de grille d'aération 14 à celle-ci les plus proches situés sur les bords des gouttières 22 et 17. l'appareil 16 le chauffage et l'aération composté conteneurs de déchets 10 et mélangés dans un broyeur mélangeur 6 comprend un dispositif de chauffage 23, le conduit d'air du distributeur 24 avec les branches 25 vers les canaux d'air 12, 26 dans un mélangeur-broyeur vannes 6 et 27. Le fond des cuvettes 16 et 17 sont munies de filtres 29, qui est située sous le plateau 30 de collecte du fumier provenant biofloroy thermophiles, qui est relié à la canalisation 31, d'une capacité de produit biologique 4. la conduite de refoulement 32 de la pompe 5 comporte deux branches: 33 dans un broyeur mélangeur 6 et 34 du retour dans le réservoir pour un produit biologique 4.

Hopper 1 est associé à mélangeur-broyeur 4 à samotochnogo tuyau 35. doseurs 2 et 3 sont connectés au mélangeur-broyeur 4 à la collecte de convoyeur 36 fin similaire qui est associé à la partie de réception 37 convoyeur 38. Déchargement bec 9-meuleuse mélangeur couplé à la partie réceptrice du convoyeur 39-40, l'extrémité de déchargement qui est de 41, est associé à la partie réceptrice 42 du convoyeur de distribution 43 reliée à travers l'ouverture 44 avec raclettes 45 conjugué à travers les fenêtres 46 d'une capacité de compostage 10. Dans le cadre de la bouche de déchargement 28 du transporteur à vis sortie la figure 20 est la partie de réception 47 du convoyeur 48 qui charge le produit fini.

LINE FONCTIONNE COMME SUIT

Des bâtiments d'élevage fumier à travers le tube est introduit dans la trémie 1 à partir de laquelle les flux de gravité mesurée par un tuyau 35 à un mélangeur-broyeur 6, dans lequel simultanément par des convoyeurs 36 et 38 du dispositif d'alimentation de dosage mesurée sont respectivement de tourbe et de paille, avec une pompe 5 par lignes 32 et 33 sont des produits biologiques nourris mesurée et des suppléments. Dans un broyeur mélangeur 6 déchets intensivement broyée, mélangée avec des additifs produit biologique, aéré et chauffé par l'air chaud provenant de l'appareil de chauffage 23 à la branche de conduit d'air de distribution 24 et 26 sous l'influence de l'effet d'aspiration produit de shvyryalkoy 8. Ainsi préparé mélange homogène de déchets est jeté à 8 shvyryalkoy déchargement bec 9 dans la partie de réception 39 du convoyeur de levage 40 et l'extrémité de déchargement 41 pénètre dans la partie réceptrice 42 du transporteur à raclettes le distributeur 43, qui, selon un cycle d'entrelacement spécifiques (voir. diagramme de séquence à titre d'exemple, comme représenté sur la figure 4) à travers son ouverture de sortie de surcharge 44 dans l'un du convoyeur à raclettes 45. en outre, à travers des trous dans le convoyeur, le mélange de déchets est évacué par les fenêtres 46 et entre dans un bac de compostage 10. lors du remplissage du réservoir, environ un tiers, lorsqu'on utilise un mélange de déchets desserrée reçue par le récipient sous son propre poids, encore condensée commence à pomper de l'élément chauffant 23, l' air chaud sur le conduit d'air 25 dans le canal d'air 12, à partir de laquelle à travers les fissures dans les volets 15-13 chargé avec un mélange de déchets, et a continué après la pleine charge de réchauffer la masse à 60-70 ° C , à cette température, pour éviter la surchauffe des masses, l'injection d'air arrête et commence le processus de compostage et de recyclage est chargé mélange biofloroy thermophile, qui est accompagné par un dégagement de chaleur utilisée et la température spécifiée. Dans le cas d'un éventuel processus de traitement de décélération, comme peut-être la preuve température de réduction du mélange, l'injection d'air chaud est reprise. Par ventilation de la masse de déchets de l'air chaud est fourni par son chauffage et de la saturation en oxygène, créant une des conditions tout à fait favorables à l'activité vigoureuse bioflory thermophile, accélérant le processus de recyclage.

Sortie pendant le compostage du fumier contient un grand nombre de bactéries thermophiles et utilisé dans les cycles suivants du processus de déchets organiques. Qui coule dans les creux 16 et 17, la suspension passant à travers les filtres 29, 30 dans le bac postupet où la gravité par le conduit 31 est envoyé au réservoir pour un produit biologique 4.

Le produit fini est déchargé du convoyeur à vis 18 des conteneurs 10 à travers les fenêtres 19 du convoyeur 20 qui surchargeant dans la partie de réception 47 de la bande transporteuse 48 et avec lui la plate-forme pour le transport ou l'accumulation rapide mobile.

la ligne de commande de fonctionnement peut être manuel et automatique, à distance avec entraînement électromécanique.

La ligne proposée assure la continuité du processus de recyclage technologique, augmentant ainsi l'utilisation des équipements installés et la productivité de la ligne.

l'utilisation de l'air comme fluide caloporteur chauffe générée permet de combiner la chaleur et l'aération des déchets de processus, et donc, par rapport à l'art antérieur, simplifie le dispositif lui-même pour le chauffage et l'aération des déchets et augmente la fiabilité de son fonctionnement, alors que pendant les déchets de mélange intensif mélangeur meuleuse, ils sont chauffés soufflé dans la chambre de travail d'air chaud qui a un effet bénéfique pour la bioflory thermophile pour accélérer le processus de compostage.

REVENDICATIONS

1. LIGNE traitement BIOTHERMIC déchets organiques en compost, qui contient les moyens disponibles pour empêcher pontage doseurs pour le fumier, la tourbe, du compost, et d'autres composants associés ayant une paroi isolante du réservoir pour le recyclage, qui communique avec une collection de produits biologiques et par une pompe et un ensemble de pipelines un récipient pour un produit biologique ayant un dispositif destiné à empêcher la formation de boue, le dispositif de mélange et de broyage des déchets et les composants du compost et des moyens pour leur chauffage et l'aération des convoyeurs pour le chargement et le déchargement du compost de déchets, caractérisé en ce que le récipient en vue du recyclage constitué d'un ensemble adjacent à une d'autres chambres, dont chacune est munie disposé dans sa partie inférieure et communiquant avec un moyen de chauffage et d'aération du conduit d'évacuation d'air, la partie supérieure est constituée d'un ensemble placé de chaque côté d'un sous l'autre et fixées à une certaine distance les unes des autres par des plaques inclinées, mais aussi agencés pour les deux côtés du canal et le message avec le convoyeur pour le déchargement des vis sans fin du compost de déchargement, dans lequel les moyens de chauffage et l'aération des déchets se présente sous la forme de l'élément chauffant, qui est pourvu de conduits avec des vannes pour les emplois visés à l'appareil de chauffage avec un dispositif pour le mélange et le broyage des déchets et compost composants, et ledit canal d'air.

2. Ligne selon la revendication 1, caractérisé en ce que la vis sans fin de déchargement est pourvu d'un creux adjacent à la paroi du conduit d'air est situé au-dessous du bord inférieur de la plaque inclinée celui-ci.

3. Ligne selon la revendication 1, caractérisé en ce qu 'il est muni d'un dispositif d'alimentation de la paille de dosage avec des moyens pour empêcher arquées, dans lequel chacune de la tourbe de dosage du dispositif d'alimentation, le fumier de paille et muni de moyens pour le broyage desdits composants.

4. La ligne selon la revendication 1, caractérisé en ce que le dispositif pour le mélange et le broyage des déchets est muni d'un boîtier de la bouche de déchargement et de chargement et communiquant avec un moyen de chauffage et l'aération des déchets, tandis que le dispositif de déchargement est relié au col de chaque chambre vers le récipient à travers le convoyeur de déchets .

Version imprimable
Date de publication 19.02.2007gg
