invention
Fédération de Russie Patent RU2185572

DISPOSITIF COMPLEXE DE RECYCLAGE déchets domestiques et industriels SOLIDE

DISPOSITIFS COMPLEXES DES DÉCHETS SOLIDES MUNICIPAUX
ET DÉCHETS INDUSTRIELS

Nom de l'inventeur:. Semenov VN; Cherniavsky SA. Ryneysky VA. Golovchenko SS. Alaverdov VV. Chizhov DI. Krivorotenko SI
Le nom du titulaire du brevet: Semenov Viktor Nikonorovich; Sergey Cherniavsky; Ryneysky Vadim; Golovchenko Sergey; Alaverdov Valery; Chizhov Dmitry Isakovic; Krivorotenko Sergei
Adresse pour la correspondance: 141400, région de Moscou, Khimki, ul .. Moscou, 13, kv.7, V.N.Semenovu
Date de début du brevet: 21.07.2000

L'invention concerne le domaine des solides ménagers et des déchets industriels, en particulier pour l'équipement pour le recyclage. Le résultat technique - une sécurité accrue à venir dans l'atmosphère en raison de leur élimination complète des substances nocives, ce qui augmente la durée de vie du four en empêchant sa destruction, ce qui simplifie dispositif d'entretien de démarrage, et d'augmenter la productivité et la gestion des déchets et de la fiabilité du complexe. complexe dispositifs pour le traitement des déchets ménagers et industriels solides contenant un four à caissons de fusion divisée par des cloisons pour former l'alimentation, la fonte et le siphon chambres formées avec des fenêtres pour les déchets de chargement et fondants trous pour l'enlèvement de métal fondu et de laitier, les gaz de combustion de fumées et équipée tuyères au fond de la chambre de fusion, le dispositif d'amorçage sous la forme d'un tambour incliné disposé de manière rotative à ses extrémités sur l'échangeur de trémie d'alimentation et de la chaleur résiduelle raccordé au four, un système de purification de gaz et d'évacuation des fumées exhausteur. Chambers, qui font face à la surface intérieure du four, équipé de buses pour l'entrée et la sortie de réfrigérant, relié sur sa surface extérieure. Four de combustion directement au- dessus de l'échangeur de chaleur est configuré comme deux réfrigérateur muni d'deux étapes de tuyaux de refroidissement pour l'entrée de réfrigérant et d'une sortie et d' assurer un refroidissement rapide du gaz de fumée à une température de 20-25 ° C Buse de trémie d'alimentation est disposé de manière coaxiale à l'extrémité d' arrivée tambour de se déplacer le long de son axe et est pourvu monté à l'intérieur du dispositif de trémie de broyage étant configuré pour tourner autour d'un axe perpendiculaire à l'axe de rotation du dispositif d'alimentation de la trémie, et entre le ventilateur d'échappement et le tuyau d'échappement est installé un dispositif d'absorption du chlore gazeux, équipé d'un jet de gaz de fumée avec un réflecteur extrémité, et une buses de pulvérisation d'eau situées sur le périmètre du dispositif réflecteur sur le niveau.

DESCRIPTION DE L'INVENTION

L'invention concerne le traitement des déchets industriels et ménagers solides, en particulier pour l' équipement pour le recyclage.

plante connue pour le traitement des déchets ménagers et industriels, qui contient un incinérateur à caissons barboter dans le bain fondu, chambre de postcombustion, le chargeur de déchets et un dispositif d'alimentation pour les introduire dans le four; buses chaleur résiduelle, électrostatique sec, ventilateur de tirage, épurateur Confuser et irrigation - chaudière; tube de Venturi avec goutte à goutte receveur, dépoussiéreur électrostatique humide avec des électrodes refroidies et la queue exhausteur. Le four est équipé de dispositifs d'alimentation en carburant et d'air, et pour délivrer à partir du laitier et du métal en fusion. Le gaz est nettoyé de l' humidité, de particules nocives, comme le mercure et l' arsenic, et un dangereux impuretés du gaz et à 30-35 o C est évacuée par un tuyau dans l'atmosphère (voir. Brevet russe n ° 2062949, cl. F 23 G 5/00 1992 ) ..

Cependant, le dispositif connu ne permet pas complètement neutraliser les gaz de combustion contenant des substances toxiques comme les dioxines polychlorobenzènes, étant donné que le gaz de refroidissement depuis la température de 1000 ° C. Ces substances sont formées à nouveau. De plus, plutôt l'unité d'équipement complexe comprend une pluralité de dispositifs de récupération de chaleur et de purification de gaz d'impuretés et de type ouvert dispositif de charge exige la livraison des déchets solides dans des silos spéciaux, où ils deviennent comprimé, pourriture, aggravant ainsi l'environnement pendant le stockage et le chargement.

Le problème de l'amélioration des conditions de travail lors du chargement des déchets dans le four est résolu dans les décisions techniques du brevet russe 2.122.155, cl. F 23 G 5/00. Il décrit un ensemble de dispositifs pour le traitement des déchets ménagers et industriels solides contenant un dispositif de démarrage sous la forme d'un tambour incliné en rotation, qui est équipé d'une trémie de réception, située sur l'une de sa paroi d'extrémité, et un nourricier des déchets - sur l'autre paroi d'extrémité, la fonte à caissons four divisé partitions pour former l'alimentation, la fusion et siphon chambres et ayant une ouverture de haut-trou pour l'enlèvement du laitier en fusion. Le chargement de la chambre du four est munie de carburant et des fondants dispositif d'alimentation situé dans la partie supérieure et la partie inférieure du four de fusion pour fournir un gaz contenant de l'oxygène lance renforcée dans la zone de fusion. Le four à travers le tuyau d'évacuation est relié à l'échangeur de chaleur et la chaudière et jouant le rôle de la conduite du système d'épuration des gaz, un ventilateur d'échappement et l'échappement. Le processus de déchets solides a lieu dans la zone barbotatsii en fournissant l'explosion d'oxygène. En exhausteur de fonctionnement continu à installé obliquement, le tambour rotatif est supporté par un vide qui permet d'améliorer les conditions de travail lors du chargement de ses déchets, mais éliminer aussi leur agglutination sur les étapes de l'accumulation et le développement des processus de désintégration. Séparation de l'espace de four par des cloisons en trois chambres permet de traiter le mode de haute intensité.

Cependant, lors de l'utilisation du complexe connu, ainsi que dans le brevet ci-dessus, il est possible de ne pas supprimer complètement les gaz toxiques des dioxines de combustion et les résidus de chlore, qui, tombant dans l'atmosphère provoque des effets nocifs sur le corps humain. En outre, la présence dans la paroi conception conjointe d'extrémité de tambour complique le déplacement et éléments fixes avec leurs côtés, ce qui rend le chargement les traite les déchets et de les décharger dans le four. Ces circonstances peuvent conduire à une obstruction des ouvertures des déchets solides du tambour d'extrémité, arrêter la charge et de les décharger, et réduisant ainsi la fiabilité du complexe et sa productivité. Aucun caissons du système de refroidissement, qui sont bordées murs intérieurs et la voûte du four, peut conduire au burn-travers lorsqu'il est chauffé à une température de 1.450 à 1.550 ° C pendant une longue période et un échec de l'ensemble du complexe.

Objet de l'invention - la création de dispositifs complexes pour utilisation des déchets ménagers et industriels solides, assurant la fiabilité et la continuité de son travail pendant une longue période dans le respect des exigences environnementales pour l'environnement à la fois lors du chargement des déchets dans le four et à l'extrémité de sortie des produits gazeux.

Ce problème est résolu par le fait que les caissons, qui font face à la surface intérieure du four, équipé de buses pour l'entrée et la sortie du réfrigérant relié sur sa surface extérieure, le four est divisé par des cloisons pour former une botte, la fusion et la chambre de piégeage est pourvu d'ouvertures pour les déchets de chargement et de flux , des ouvertures pour l'enlèvement du métal fondu et des scories de combustion pour évacuer les gaz de combustion et les brûleurs de combustible fourni au fond de la chambre de fusion; Four de combustion directement au- dessus de l'échangeur de chaleur est configuré comme un réfrigérateur muni de deux deux étapes de conduites de refroidissement d'entrée et de sortie de réfrigérant et fournit forte gaz de combustion de refroidissement à une température de 20-25 ° C; un dispositif de chargement est conçu comme un tambour rotatif incliné, aux extrémités duquel sont disposés un bac de réception avec un dispositif de broyage pour la destruction de gros résidus solides et la trémie de réception est disposée la buse d'entrer axialement dans l'extrémité de tambour est mobile le long de l'axe du tambour, et le dispositif d'alimentation de déchets est réalisé sous forme immobile couvre-chef autre extrémité du tambour et connecté via le chargeur de déchets avec une fenêtre pour les charger dans le four; système de purification de gaz reliée au réfrigérateur, est une série de filtres interconnectés et associés à exhausteur et à la collecte de la fraction solide destinée à son retour dans une trémie d'alimentation, et entre le ventilateur et le tuyau d'échappement est installé un dispositif d'absorption de chlore gazeux, équipé de pulvérisation de fumée gaz avec un réflecteur à son extrémité et une buses de pulvérisation d'eau situées sur le périmètre du dispositif réflecteur sur le niveau.

Le résultat technique - une sécurité accrue à venir dans l'atmosphère en raison de l'élimination complète des substances nocives, ce qui augmente la durée de vie du four en empêchant sa destruction, ce qui simplifie dispositif d'entretien de démarrage, et d'augmenter la productivité et la gestion des déchets et de la fiabilité du complexe.

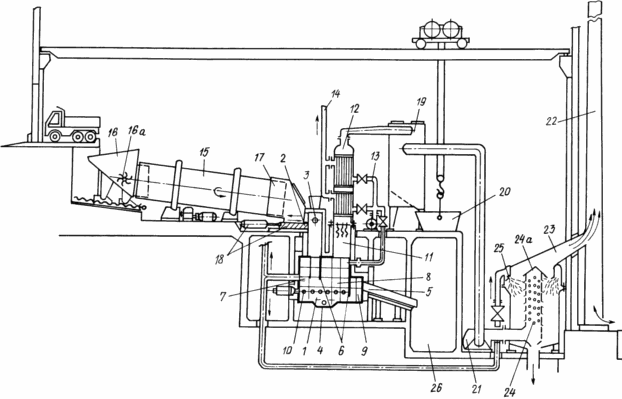

Le dessin montre un schéma des dispositifs complexes d'utilisation des solides ménagers et des déchets industriels.

DISPOSITIF COMPLEXE DE RECYCLAGE déchets domestiques et industriels SOLIDE

Le complexe comprend un four de fusion 1, les surfaces internes qui sont bordées de caissons réfrigérés. A cet effet, ils sont équipés de raccords pour l'entrée et la sortie du fluide réfrigérant, reliés à la paroi extérieure du four. Le four 1 est muni d'une fenêtre 2 pour le charger dans la boîte à déchets pour le chargement du flux 3 et 4 et shpurovyh ouverture pour décharger le métal en fusion et une ouverture 5 destinée à décharger le laitier fondu. Son espace intérieur est divisé par la chambre de fusion 6 partitions d'amorçage et siphon 7, 8, 9, respectivement. Dans la partie inférieure du four 1 sont situées le long du périmètre du combustible du brûleur - lance 10 pour fournir un mélange de combustible et de gaz contenant de l'oxygène dans la chambre de fusion 8, et sa partie supérieure, - un conduit formé en tant que tuyau 11. Il est fixé un échangeur de chaleur configuré comme deux tubulaire refroidisseur 12 étapes dont chacune comporte des buses 13 et 14 pour l'entrée et la sortie du fluide frigorigène. Dans la fenêtre 2 pour le chargement des déchets dans le four 1 est installé un dispositif de charge fourni sous la forme d'un tambour rotatif incliné 15, dont les extrémités sont disposées d'un bac de réception 16 disposé dans l'16a dispositif de broyage pour être mis en rotation autour d'un axe perpendiculaire à l'axe de rotation du tambour 15, alimentation 17 et des déchets. La trémie de réception 16 est formé d'une buse incluse dans le tambour de façon coaxiale avec l'extrémité 15 est mobile le long de son axe. Chargeur de déchets 17 est conçu comme un capuchon couvrant l'autre extrémité du tambour 15 et est muni d'un mécanisme d'alimentation 18 des déchets. Sur la sortie du gaz refroidi refroidisseur 12 est placé un système de purification 19 de ce gaz sous la forme d'un certain nombre de filtres connectés en série connectés au collecteur 20 et les solides filtrés exhausteur 21. Cette dernière est reliée à la conduite d'échappement 22 à travers le dispositif 23 pour absorber le diffuseur de gaz de chlore pourvu d'un conduit 24 le réflecteur 24a de gaz à une extrémité de celui-ci et les buses 25 de pulvérisation d'eau chaude, disposé autour du périmètre du dispositif 23 au 24a du réflecteur.

Les dispositifs complexes d'utilisation des solides ménagers et des déchets industriels est la suivante.

Avant le processus de combustion continue dans les déchets four 1 comprend un système d'alimentation en réfrigérant du four 1 et le réfrigérateur 12 et 21 comprennent exhausteur four chauffé, ce qui crée dans la chambre de fusion du laitier fondu 8 pour atteindre la température des gaz de combustion de 1450 à 1550 ° C. De plus, le déchet solide est chargé dans une trémie 16 est entraîné pour faire tourner le dispositif de broyage 16a et du tambour 15, puis inclure un mécanisme d'alimentation en matière de déchets 18 dans le four. Lorsque le tambour 15 est mis en rotation et déplacé déchets mélangés au dispositif d'alimentation 17, le mécanisme 18 est déchargé à travers la fenêtre 2 dans la zone de chargement 7 du four 1 à la surface de la masse fondue de laitier contenu dans l'état sous l'influence du barbotage du mélange gazeux circulant à travers la lance 10 dans la masse fondue. Les déchets sont ensuite introduits dans la zone de fusion 8, dans lequel le point de fusion entre eux pour former un laitier et une masse fondue métallique, et un gaz de combustion. le laitier en fusion versé dans le siphon chambre 9 est retiré du four à travers l'orifice 5 dans la chambre de granulation 26 et le métal fondu est évacué par une ouverture - un trou de buse 11 4. Dans le four 1, les gaz de carneau sont envoyés au réfrigérateur 12 et traversée par des tubes refroidis à la première étape à une température de 1000-800 ° C, et dans la seconde - jusqu'à une température de 20-25 ° C pendant une seconde. En raison du refroidissement du gaz dans un temps si court est empêché de re-formation de dioxines toxiques. Le gaz de combustion refroidi sous l'action de la dépression créée par exhausteur 21, passe à travers les filtres du système de 19 nettoyage, où ils sont débarrassés de la plupart des substances nocives, et la fraction solide par filtration à partir du gaz de carneau entre dans le réceptacle 20, à partir duquel il est périodiquement rechargé dans la trémie 16, le dispositif de chargement pour re postcombustion. Le ventilateur d'échappement de gaz purifié 21 est injecté dans le dispositif de pulvérisation 24 23 pour l'absorption du chlore gazeux à partir d'elle. Le gaz de combustion quitte l'atomiseur 24 sous la forme de cours d'eau fines rencontres sur son chemin créé par les buses 25 rideau d'eau sous la forme de gouttes d'eau chaude interagit avec elle, donnant le chlore, et plus loin dans l'atmosphère à travers un tuyau d'échappement 22. L'eau tombant fusionne dans réservoir pour une utilisation ultérieure.

Ainsi, la présence dans le complexe du réfrigérateur, en fournissant une réduction du temps ultracourtes la température des gaz de fumée de 1550 ° C à 20-25 ° C et leur alimentation dans le système de nettoyage à froid, ainsi qu'un dispositif destiné à absorber le chlore de l' eau chaude pulvérisée, le dissolvant fournit gaz de chlore résiduel, la sécurité améliore émis dans les gaz de combustion. Sécurité de l'environnement lors du chargement des déchets dans le four et assurer la facilité d'entretien de ce processus et sa continuité est obtenue en réalisant un dispositif de démarrage fermé, éviter tout contact direct avec le personnel de déchets dangereux. En outre, le bon fonctionnement de l'ensemble du complexe pendant une longue période et est atteint en raison de la résistance au feu des surfaces internes du four, doublée en permanence refroidi caissons.

Les avantages ci-dessus du complexe de dispositif de gestion des déchets solides peuvent améliorer ses performances et de fiabilité pendant une longue période.

REVENDICATIONS

complexe dispositifs pour le traitement des déchets ménagers et industriels solides contenant un four à caissons de fusion divisée par des cloisons pour former l'alimentation, la fonte et le siphon chambres formées avec des fenêtres pour les déchets de chargement et de flux, avec des ouvertures pour l'enlèvement de métal et de laitier fondu, les gaz de combustion de fumées et tuyères au fond de la chambre de fusion, le dispositif d'amorçage sous la forme d'un tambour incliné rotatif et disposée à son échangeur de chaleur extrémités trémie et des déchets d'alimentation couplé au système d'épuration des gaz de four, ventilateur d'échappement et le tuyau d'échappement, caractérisé en ce que les caissons qui font face à la surface intérieure du four, équipé de buses pour l'entrée d'agent de refroidissement et une sortie reliée à la surface externe immédiatement au-dessus du conduit de fumée de l'échangeur de chaleur du four se trouve réalisé sous la forme d'un réfrigérateur à deux étages munie de deux étapes de tuyaux de refroidissement pour l'entrée du liquide de refroidissement et d'une sortie et d'assurer un refroidissement rapide du carneau les gaz à une température de 20-25 ° C, recevant la buse de trémie d' alimentation est disposé de manière coaxiale à l'extrémité d' entrée du tambour pour se déplacer le long de son axe et monté à l' intérieur de la trémie est pourvue d'un dispositif de meulage disposé pour tourner autour d' un axe perpendiculaire à l'axe de rotation du tambour, dispositif d' alimentation déchet est réalisé sous la forme d'une buse fixe couvrant l'autre extrémité du tambour et est relié par un mécanisme d'alimentation en déchets avec une fenêtre pour le chargement des déchets dans le four, le système de nettoyage des gaz, qui représente un certain nombre de filtres interconnectés associés au ventilateur d'extraction et la collecte des matières solides filtrées pour le retour à la réception trémie dispositif de chargement, et entre le tuyau d'échappement et le ventilateur d'évacuation est installé un dispositif d'absorption du chlore gazeux, le diffuseur de gaz de combustion muni d'un réflecteur à une extrémité de celui-ci et des buses de pulvérisation d'eau situé sur le périmètre du dispositif réflecteur sur le niveau.
