invention
Fédération de Russie Patent RU2169450

SYSTEME INTEGRE POUR fumier de transformation et d'autres déchets agricoles

SYSTEME INTEGRE POUR fumier de transformation et d'autres
Des déchets agricoles

Nom de l'inventeur:. Puzankov AG; Mkhitaryan GA. ESTHER POLLARD Kudziev. Sementsov AY. Panchenko OA
Le nom du titulaire du brevet: Puzankov Anatoly; Mkhitaryan Grant Aleksanovich; Kudziev Eduard Petrovich; Sementsov Alexey Yurevich; Panchenko Oleg
Adresse de correspondance: 129348, Moscou, Yaroslavl autoroute, 8, Bldg. 2, kv.356, A.G.Puzankovu
Date de début du brevet: 03.11.2000

L'invention concerne l'agriculture, et est conçu pour le traitement rapide de fumier, de fumier et d'autres déchets organiques pour produire du compost. Le système comprend un toit ayant un récipient de fermentation transparent à la lumière d'un dispositif de chauffage de l'air à l'intérieur, le dispositif grab de chargement, dispositif de chargement et de véhicules. Fosse septique récipient situé à l'extérieur cuve de fermentation, et dans son fond un zhizheotvodyaschy longitudinal central et un passage d'aération s'étendant de manière oblique vers le réservoir septique et munie dans celle-ci la soupape de sortie rotatif. Le canal est séparé du chevauchement de la cuve de fermentation, configuré pour faire passer l'air et du liquide. Dispositif pour chauffer l'air comprend un ventilateur, une entrée d'air située sous un toit translucide et en communication avec le tuyau d'aspiration du ventilateur, et l'entrée du canal précité est relié à la décharge de ventilation à travers la buse de ventilateur. toit translucide sur toute la longueur est faite de sections avec des condensateurs excès d'humidité dans l'air, de condensat et des moyens d'équilibrage et de la fixation de pliage. dispositif d'emballage Clamshell et dispositif de chargement monté sur les plates-formes mobiles sélectionnés situés en dehors de la cuve de fermentation. Le dispositif de chargement est équipé d'une capacité pour stocker les composants du mélange de compost comportant un séparateur d'inclusions grossières et le broyage-mélange et le transport des rotors, et une bande transporteuse télescopique. L'invention permet une réduction en termes de consommation et de réduction du fumier et d'autres déchets organiques d'énergie tout en augmentant la qualité du produit final de la transformation dans une production à grande échelle.

DESCRIPTION DE L'INVENTION

L'invention concerne l' agriculture, et est conçu pour le traitement rapide du fumier, la litière et d' autres déchets agricoles organiques en compost.

Il est connu un réservoir de stockage comprenant un récipient avec des électrodes placées en elle, reliée au pôle positif d'une source de courant continu et le drain du dispositif connecté à son pôle négatif, et pour accélérer la séparation des effluents en fractions solides et liquides et de simplifier la décharge d'une fraction de déjections animales solides de la capacité du dispositif de drainage est fait un canal formé dans le milieu du fond du réservoir, qui est recouverte par les barres, en outre, pour accélérer l'élimination de la fraction liquide du canal à fumier a une pente du dispositif de drainage (SU 695603 a, 1979, IPC a 01 C 02/03).

Les inconvénients de ce fumier connu utilisé pour le traitement du lisier sont l'intensité énergétique élevée et une longue durée du fumier de processus de conversion en elle en raison du coût élevé de l'électricité et le manque d'aération présente dans le stockage du fumier.

et un système connu pour le traitement du fumier comme engrais, comprenant une descente douce pour parcourir la route et la cuve de fermentation réception de la tranchée avec le ventilateur, le contrôle, le système de tuyauterie d'alimentation en air par le bas dans le mélange organique, le remplissage de la cuve de fermentation, une plate-forme de visualisation et une porte, et un mobile chargeur, utilisé à la fois pour le mélange et le chargement du composé organique dans le récipient de fermentation, avec le chemin parcouru, la réception tranchée et récipient fermé de fermentation hangar avec murs et le toit (SU 1813085 A3, 1993, IPC A 01 C 3/00).

Les inconvénients du dit système de traitement du fumier sont constitués par le fait que sa construction ne permet pas d'assurer l'élimination de la fraction liquide, libéré pendant le compostage du composé organique dans la cuve de fermentation, et le chauffage du mélange du compost organique, en plus de son chauffage BIOTHERMIC. Ces lacunes se traduisent par une augmentation du traitement du lisier de durée de traitement et réduisent la qualité du produit final, dans ce cas, l'engrais.

système intégré Connu pour le traitement d'effluents contenant partiellement encastré dans le sol et avoir un toit transparent à la lumière du récipient de fermentation avec un dispositif pour chauffer l'air en elle, le dispositif grab de chargement, un dispositif et des véhicules de chargement (SU 1646528 A1, 1991, IPC A 01 C 3/02) . Le dispositif de chauffage de l'air dans la cuve de fermentation est sous la forme de tuyaux perforés pour l'irrigation translucide toit chauffé réservoir d'eau fermentation.

Les inconvénients de ce système complexe connu, qui est l'analogue le plus proche de la proposition, l'intensité énergétique élevée et de longue durée du processus de traitement du fumier, respectivement, causée par la nécessité de chauffer l'eau utilisée pour chauffer l'air dans la cuve de fermentation, et une faible aération composté dans un composé organique du réservoir de fermentation lorsqu'il est agitation occasionnelle via un dispositif de chargement à clapet en l'absence d'extraction de la fraction liquide, libéré pendant le compostage du mélange biologique, ce qui conduit à une réduction de la qualité du produit traité final.

L'invention vise à réduire le temps et la réduction de traitement du fumier de ferme d'énergie et d'autres déchets tout en augmentant la qualité du produit final de la transformation dans une production de krupnomasshatbnogo.

La solution de ce problème est obtenue par le fait que le système intégré pour le traitement de fumier et d'autres déchets agricoles contenant partiellement encastré dans le sol et ayant un toit transparent à la lumière de la cuve de fermentation avec un dispositif pour chauffer l'air à l'intérieur, le dispositif benne de chargement, un dispositif de chargement et d'un véhicule selon l'invention est muni d'Fosse septique disposé à l'extérieur de la cuve de fermentation, à sa paroi d'extrémité et le fond de la cuve de fermentation présente une aération centrale longitudinale et le canal zhizheotvodyaschy, qui est un élément ayant à celui-ci polarisation dudit fond étendant de manière oblique vers le réservoir septique munie dernière vanne rotative de sortie et est séparé de la cuve de fermentation recouvrement, adapté au passage de l'air et le liquide, le dispositif destiné à chauffer l'air dans le récipient de fermentation comprend un ventilateur à haute pression disposée à l'extérieur du côté de la cuve de fermentation Fosse septique opposée, une entrée d'air située au-dessous d'un toit translucide dans la partie supérieure de l'espace défini par celui-ci, et communiquant avec la buse d'aspiration du ventilateur et l'aération mentionnée ci-dessus et l'entrée zhizheotvodyaschego de canal qui est relié par l'évent de la buse de ventilateur d'évacuation, avec un toit translucide sur toute la longueur de la cuve de fermentation en sections pliables, dont chacun est équipé de condensateurs en excès condensat de l'humidité de l'air et des moyens d'équilibrage et fixant à la fois les positions ouvertes et fermées, une des sections de toit séparées, et le dispositif de dispositif d'emballage à clapet et le chargement monté sur une des plates-formes mobiles distincts disposés à l'extérieur de la cuve de fermentation, dans lequel le dispositif de charge est équipé d'une capacité d'accumulation des composants du mélange de compost ayant une séparation des inclusions grossières et le broyage -peremeshivayuschie et les rotors de transport, et une bande transporteuse télescopique.

Ils ont l'avantage de cas particuliers de réalisation structurelle des éléments ou des parties du système de recyclage intégré proposé dans laquelle:

- Chevauchement séparation aération canal zhizheotvodyaschy et la fermentation du récipient est constitué de deux nappes de mailles et un matériau granulaire remplissant l'espace entre les nervures;

- Chaque section de volet est constitué d'un cadre de toit translucide recouvert de parties supérieure et inférieure renforcées film ou d'un autre revêtement transparent et fixé son premier côté longitudinal du cadre est articulé de manière pivotante sur le support disposé sur l'une des parois latérales de la cuve de fermentation;

- Dans la paroi d'extrémité de la cuve de fermentation par emplacement Fosse septique fait grilles et en dehors de la cuve de fermentation dans le sol en face de la porte est formée par une pente douce pour eux;

- La capacité de fermentation est constitué d'une ou plusieurs tranchées bures et calorifuges dans le fond de chacun d'eux fait leur aération centrale longitudinale et le canal zhizheotvodyaschy relié à un seul réservoir septique, réalisé sous la forme d'un général fermé de type collecteur.

BREVE DESCRIPTION DES DESSINS

SYSTEME INTEGRE POUR fumier de transformation et d'autres déchets agricoles

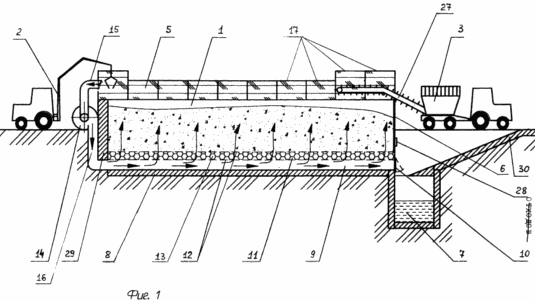

Fig. La figure 1 montre un système complet pour le traitement du fumier et d'autres
déchets agricoles, section longitudinale.

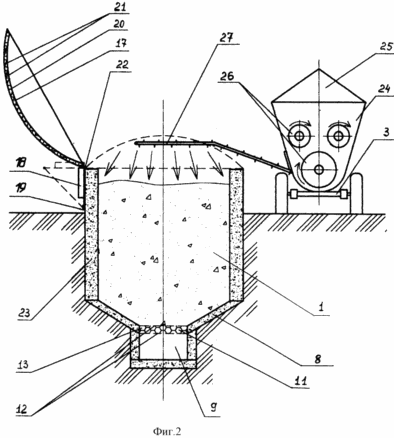

Fig. 2 - de la même section transversale.

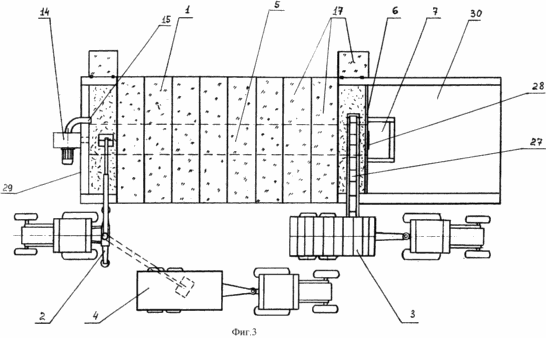

Fig. 3 - le même plan.

Un système complet pour le traitement du fumier et d'autres déchets agricoles contient partiellement encastré dans le sol, la cuve de fermentation 1 avec un dispositif pour chauffer l'air en elle, en utilisant l'énergie du rayonnement solaire, ie. E. Geliopodogreva, Grappin dispositif de chargement 2, un dispositif de charge 3 et 4. Les véhicules de fermentation un récipient transparent à la lumière 1 comporte un toit 5, ce qui offre la possibilité de geliopodogreva de l'air en dessous. À l'extérieur de la cuve de fermentation 1 à sa première paroi d'extrémité 7. Fosse septique 6 située dans la partie inférieure de la cuve de fermentation 1 8 un canal central zhizheotvodyaschy aération longitudinale et 9, qui est un élément du fond 8, le fond 8 comporte un biais vers le canal 9 pour l'écoulement du fluide. Aération et zhizheotvodyaschy canal 9 étend obliquement vers et Fosse septique 7 est prévu à la sortie du réservoir septique 7 dans la vanne rotative 10. Channel 9 est séparé de la cuve de fermentation 1 de chevauchement 11 adapté pour passer l'air et liquide.

Dans un mode de réalisation préféré, le chevauchement 11, et en séparant le canal d'aération zhizheotvodyaschy 9 de la cuve de fermentation 1 est constitué de deux mailles des bandes 12 et 13 du matériau granulaire 12 remplissant l'espace entre les bandes.

L'appareil destiné à chauffer l'air dans la cuve de fermentation 1 à l'exception de son toit translucide 5 comprend un ventilateur 14, une haute pression disposée à l'extérieur de la cuve de fermentation 1 du côté de la fosse septique en face 7, une entrée d'air 15 située au-dessous du toit translucide 5 dans la partie supérieure de l'espace défini par celui-ci pour le plus chaud d'admission d'air et communiquant avec l'orifice d'aspiration du ventilateur 14 et le canal d'aération et zhizheotvodyaschy 9, dont l'entrée est reliée par l'intermédiaire d'évent 16 vers la buse de refoulement 14 du ventilateur.

le toit translucide, 5 sur toute la longueur de la cuve de fermentation 1 est constitué de sections 17 chacune équipée de condensateurs de l'excès d'humidité dans l'air et le condensat (non représenté) de pliage, mais aussi les moyens d'équilibrage et de fixer les deux positions ouverte et fermée, la section séparée 17 du toit 5, selon laquelle, par exemple, les contre-poids 18, respectivement (par gravité ou à ressort) et les verrous 19 peuvent être utilisés.

Dans un mode de réalisation préféré, chaque section de pliage 17, un toit translucide 5 se compose d'un cadre 20 recouvert d'un revêtement de film renforcé supérieure et inférieure 21 et fixé un côté longitudinal de son cadre 20 charnières de support pivotant 22 placés sur une paroi latérale 23 de la cuve de fermentation 1 .

Preneuse dispositif 2 d'emballage et un dispositif de chargement 3 monté sur une des plates-formes mobiles séparés disposés en dehors de la cuve de fermentation 1, par exemple, monté sur un châssis du tracteur et sont utilisés comme un arbre de prise de force d'entraînement du tracteur ou les moteurs correspondants. Le dispositif de chargement 3 est équipée d'une capacité de 24 pour accumuler les composants du mélange de compost comportant un séparateur 25, et le broyage des inclusions grossières, de mélange et de transport des rotors 26 et 27, une bande transporteuse télescopique.

Dans le mode de réalisation préféré du système de traitement intégré constructif proposé 6 dans la paroi d'extrémité de la cuve de fermentation 1 à l'emplacement de la fosse septique 7 sont grille 28 et la paroi d'extrémité opposée 29 du conteneur 1 est un solide. En dehors de la cuve de fermentation 1 dans le sol en face de la porte 28 est formée par une pente douce 30 pour eux.

La cuve de fermentation 1 peut être réalisé en une seule tranchée isolée hydro, et dans un traitement à grande échelle de fumier ou d'autres déchets agricoles fermentation réservoir 1 doit se composer de plusieurs tranchées hydrauliques et isolés (non représenté) dans le fond 8 de laquelle chaque fait aération propre canal central longitudinal 9 et communication zhizheotvodyaschy avec un réservoir septique 7 en tant que réservoir général de type fermé (non représenté).

4 véhicules destinés au transport de la matière première et d'autres composants utilisés dans le compostage, mais aussi pour transporter le produit final.

Un système complet pour le traitement du fumier et d'autres déchets agricoles est la suivante.

Le dispositif matériaux compostables godet de chargement 2 sont introduits dans le réservoir 24 pour l'accumulation du mélange de compost composant dispositif d'alimentation 3, dans lequel les rotors 26 ils sont mélangés et ensuite délivrés à un dispositif de chargement 3 du bord de la cuve de fermentation par la paroi d'extrémité continue 29. Dans les sections ouvertes de 17 toit translucide 5 mixte matériau télescopique transporteur de déchargement 27 rentre uniformément dans la cuve de fermentation 1, son remplissage progressif de la paroi d'extrémité solide 29 sur la grille 28. comme le remplissage de la cuve de fermentation 1 ferme la section translucide 17 du toit 5, qui sont maintenus par des pinces 19 en position fermée. Avec toutes les sections fermées 17 et fermé la porte d'entrée et la porte 10 tours périodiquement sur le ventilateur 14 qui souffle de l'air chaud chauffé par le soleil, à monter sur un toit translucide 5 à la masse compostable dans la cuve de fermentation 1. Dans 2-3 jours, la température masse compostée est fixé à 25-30 o C et le processus mésophile commence à couler à une température de 30-40 ° C Ensuite, en raison de l' auto-échauffement composté masse dans le produit de processus thermophiles dans lequel la température de la masse monte à 60-70 ° C dans cet état, masse compostée est maintenue pendant 2-3 jours, tout en réalisant une stérilisation son déparasitage et la perte de la germination des graines de mauvaises herbes. Dans les jours suivants, la masse se refroidit à une température de 20-25 ° C Ce cycle de préparation du compost se termine. La durée de l'ensemble du cycle ne dépasse pas 30 jours.

Formé dans le processus de compostage et l'humidité de l'ammoniac se condense sur les murs, et l'aération zhizheotvodyaschego canal 9 et avec la sortie de composté débit massique du fumier dans la fosse septique 7, dont le contenu est pris pour irriguer ou fertiliser les cultures.

Lorsque l'évidement du produit fini de la section de patte d'extrémité ouverte sur le toit 17 départs translucide 5, fixant avec les loquets 19, et au moyen du dispositif de chargement 2 preneuses compost chargé des véhicules 4 à laquelle le compost préparé transportés vers des lieux d'utilisation ou de stockage.

Pour un nettoyage en profondeur régulier des portes cuve de fermentation 1 et l'entretien utilisation 28 et 30, une descente douce pour eux.

Le système intégré proposé peut être largement utilisé pour le traitement du fumier, la litière et d'autres déchets selskozyaystvennyh à grande échelle du bétail et des volailles et la production de respectueux de l'environnement, des engrais à usages multiples dans des conditions de production de masse.

REVENDICATIONS

1. Un système intégré pour le traitement du fumier et d'autres déchets agricoles contenant partiellement encastrées dans le sol et ayant un toit transparent à la lumière du récipient de fermentation avec un dispositif pour chauffer l'air en elle, le dispositif grab de chargement, dispositif de chargement et de véhicules, caractérisé en ce qu'il est fourni avec Fosse septique située en dehors de la cuve de fermentation à sa première paroi d'extrémité et le fond de la cuve de fermentation présente une aération centrale longitudinale et le canal zhizheotvodyaschy, qui est un élément ayant à celui-ci polarisation dudit fond étendant de manière oblique vers le réservoir septique munie sortie dernière vanne rotative et est séparé du chevauchement de la cuve de fermentation, adapté au passage de l'air et le liquide, le dispositif destiné à chauffer l'air dans le récipient de fermentation comprend un ventilateur à haute pression disposée à l'extérieur du réservoir septique côté opposé de la cuve de fermentation, une entrée d'air située au-dessous d'un toit translucide dans la partie supérieure de l'espace défini par celui-ci et communiquant avec le buse d'aspiration du ventilateur et l'aération au-dessus et l'entrée du canal zhizheotvodyaschego qui est relié par l'évent de la buse de ventilateur d'évacuation, avec un toit translucide sur toute la longueur de la cuve de fermentation en sections pliables, dont chacun est équipé avec des condensateurs de l'excès d'humidité de l'air de condensation et les moyens d'équilibrage et de fixation à la fois dans des positions ouvertes et fermées, chaque section de toit, un dispositif de dispositif d'emballage à clapet et le chargement monté sur une des plates-formes mobiles distincts disposés à l'extérieur de la cuve de fermentation, dans lequel le dispositif de charge est équipé d'une capacité d'accumulation des composants du mélange de compost ayant une séparation des inclusions grossières et le broyage-mélange et le transport ou les rotors, et une bande transporteuse télescopique.

2. Système selon la revendication 1, caractérisé en ce que le recouvrement, et en séparant le canal d'aération de la cuve de fermentation zhizheotvodyaschy comprend deux nappes de mailles et un matériau granulaire remplissant l'espace entre les nervures.

3. Système selon la revendication 1 ou 2, caractérisé en ce que chaque charnière section de toit translucide se compose d'un châssis muni d'une pellicule de mise en béton armé ou d'un autre revêtement transparent sur elle, et fixé sur un côté longitudinal de son cadre est articulé de manière pivotante sur le support placé sur une des parois latérales du récipient de fermentation.

4. Système selon la revendication 1, 2 ou 3, caractérisé en ce que la paroi de la cuve de fermentation par l'agencement de grille d'extrémité fait Fosse septique, et en dehors de la cuve de fermentation dans le sol avant que la grille est formée d'une pente douce pour eux.

5. Système selon l'une quelconque des revendications 1 - 4, caractérisé en ce que le récipient de fermentation comprend un ou plusieurs carbures et isolées des tranchées dans le fond de chacun desquels est faite une bonne aération et de communication centrale longitudinale canal zhizheotvodyaschy avec une fosse septique made in un type fermé général collecteur.
