Fédération de Russie Patent RU2187759
FOURNAISE POUR BRÛLER DES DÉCHETS SOLIDES
Nom de l'inventeur:. Toroschin IV; Chebotarev V.
Le nom du titulaire du brevet: "Combinez chimique sibérien" Etat fédéral Unitary Enterprise
Adresse de correspondance: 636000, Tomsk, Seversk, Siberian Chemical Combine, NIKI.
Date de début du brevet: 27.09.2000
L'invention concerne un dispositif pour la décomposition thermique et la combustion des petites quantités de déchets industriels solides grumeleux contenant des composants utiles et peuvent être utilisés dans l'industrie chimique, radiochimique et d'autres. Industries. Le four est constitué d'un boîtier à isolation thermique, dans lequel il y a des radiateurs et la grille mobile réalisé sous la forme d'un ensemble de paniers en treillis de contrepoids est monté à pivotement sur les dents de la roue, l'arbre d'entraînement en rotation et coopérant avec un corps de four installé leurs mécanismes de basculement sont réalisés sous forme de coulissement volets, qui tiges et axes. Le four est équipé d'un bac à cendres supplémentaire valvulaire grille munie d'un mécanisme pour la gestion et la fourniture de buses à air chaud, il a des connexions pour les déchets d'entrée, entrée et sortie d'air des produits résiduels de la combustion. Résultat technique: complète et une combustion plus intensive des déchets, comme fourni fanage multiples et les faisant passer par un flux de gaz chauffé de la zone qui peut améliorer considérablement l'efficacité du four.
DESCRIPTION DE L'INVENTION
L'invention concerne un dispositif pour la décomposition thermique et la combustion de petites quantités de déchets industriels solides grumeleux contenant des composants précieux et peuvent être utilisés dans les autres industries chimique, radiochimique et.
Dispositif pour la combustion de combustible particulaire (AS USSR N 1087088, F 23 N 02/09, 1980 YG), comprenant un boîtier qui loge la grille est réalisé sous la forme d'un tambour horizontal, des paliers montés sur l'arbre et pourvus d'un couplage un mécanisme de rotation. grumeleux carburant alimenté par la trémie sur un tambour rotatif, composé d'éléments tubulaires denses adjacentes à des parties externes qui sont au nombre d'ouvertures pour l'alimentation en air. Les gaz de combustion sont émis à travers le tuyau, et le laitier pendant la rotation du tambour tombe dans le bac à cendres.
Dans cet appareil, la chambre de combustion, le temps de séjour des morceaux de combustion vitesse limitée du tambour, on utilise seulement une partie de la surface latérale, ce qui conduit à une combustion incomplète.
Un dispositif pour l'incinération des déchets (AS URSS N 1135968, F 23 G 5/00, 1980), considéré comme un prototype.
L'appareil comprend un boîtier qui loge l'anneau de bac à cendres de grille, chauffage, tuyaux pour l'alimentation des déchets d'entrée et de sortie des produits de combustion de l'air. La grille est conçue sous forme de cône, constitué d'un anneau en forme pour former des fentes entre celles-ci et est mis en rotation par l'arbre d'entraînement. Le chauffe-eau se présente sous la forme de buses à combustible disposées au-dessus de la grille.
Dans cet agencement, les déchets provenant de la trémie sur la grille et sous l'influence du flux d'air brûlé à haute température entrant à travers les fentes de la grille. Le cône de la grille est choisie en fonction de l'exhaustivité souhaitée de la combustion, le temps de séjour en raison de gaspiller. Ash est évacué par le bac à cendres et des gaz de combustion à travers le tuyau - dans la cheminée.
Cet arrangement assez efficace, en particulier lors de la combustion hétérogène en taille et la composition des déchets nécessitant d'utiliser plus complète grille de combustion de cône différent.
Le but de l'invention est de proposer une conception de four, fournissant la combustion la plus complète et de post-combustion uniforme et non uniforme de la taille et de la composition des déchets solides.
L'objectif est atteint en ce que le four comprend un boîtier muni d'une isolation thermique, qui loge l'élément chauffant et la grille mobile, conçu comme un ensemble de paniers en treillis contre-poids monté de façon pivotante sur les dents de la roue, l'arbre d'entraînement en rotation et coopérant avec dans le corps du four a établi les mécanismes de basculement, réalisé sous la forme de butées escamotables, des tiges et des axes, le four est équipé d'un montant supplémentaire de bac à cendres valvulaire grille munie d'un mécanisme pour la gestion et la fourniture de buses à air chaud, il a des connexions pour les déchets d'entrée, entrée et sortie d'air des produits résiduels de la combustion.

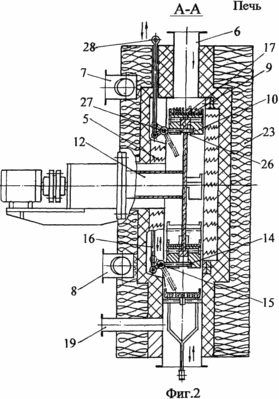

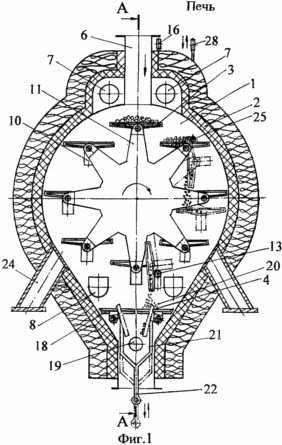

La conception du four est représentée sur la figure 1 (en coupe), la figure 2 étant donné la section A-A de la figure 1.
 |
 |
Les (deux points) lignes de points-tirets représentent la position intermédiaire des paniers dans les moments de leur interaction avec les mécanismes de basculement.
Le four comprend un boîtier 1 avec isolation 2 qui présente la grille 3, 4 ashpan, chaufferettes 5 pour charger le tuyau d'évacuation 6, tuyaux d'alimentation d'air 7 O connexions gazeux produits de combustion 8. grille 3 est formée comme un ensemble de grille panier 9 dont chacun est muni d'un contrepoids 10 fixé de façon pivotante à la roue de 11 dents, placées sur l'arbre d'entraînement 12 et coopérant avec un carter 1 monté sur le plateau de mâchefers mécanisme 4 de basculement 13 9 paniers en tant que butée 14, l'arbre 15 et la tige 16 dans le panier 9 sont des fentes traversantes 17 pour le passage de l'air. Situé au fond du boîtier 1 est équipé de 4 cendrier supplémentaire valvulaire grille 18 et le tuyau 19 pour la fourniture d'air chaud frais, formant un total de 20 chambre de post-combustion, et la grille 18 est munie d'un mécanisme pour son contrôle 21 via la poussée 22.
À l'extérieur du corps du four est munie d'une isolation thermique enveloppe 23. Pour installer le support sont four 24. La combustion des déchets solides nécessitant un mélange plus intensif et d'agitation dans la partie supérieure du boîtier 1 est intégré à au moins un mécanisme de basculement 9 paniers 25, constitué par une butée coulissante 26, l'arbre 27 et les tiges 28, qui fournit des matériaux autre déversement d'un panier à l'autre.
FOUR DE TRAVAUX QUI SUIT
déchets grumeleuse solides à travers le distributeur (non représenté) sont chargés à partir des parties supérieures 9 du panier dans la grille 3 qui est mis en rotation à une lente (0,5-1 vol. / Min) orienter 11 alternativement mis sous charge buse 6. Downloaded déchets sont séchés et calcinés avec en utilisant l'élément chauffant électrique 5 tout en alimentant la zone de combustion à travers la conduite 7 d'air chauffé. La mise en œuvre de la grille 3 sous la forme de paniers en treillis mobiles 9 avec un contrepoids 10 permet en permanence déplacer et mélanger les déchets dans la zone de combustion à l'désiré les brûler. L'air passant à travers la fente 17 grilles 3, pénètre dans la couche de déchets les aère, fournissant la combustion d'un des composants combustibles. Déchargement des cendres du panier 9 est réalisée par un mécanisme 13 d'inclinaison par l'extension de la butée 14 située sur l'axe 15 au moyen de tiges 16 et le panier, en touchant le contrepoids 10 une butée 14 est mis en rotation lente, des cendres et des cendres versé dans le bac à cendres 4, équipé d'une grille à clapet 18 bars, sous lequel est introduit à travers le tuyau 19, l'air frais est chauffé, ce qui contribue à leur post-combustion. Les cendres et scories déchargées périodiquement dans un récipient (non représenté) peut être dirigé vers un traitement ultérieur, par exemple pour récupérer des éléments précieux. Déchargement est effectuée en utilisant le mécanisme de cendres grille de commande valvulaire 21, 18 en déplaçant poussée vers le bas 22. Les produits de combustion gazeux sont éliminés par les buses 8 épurateurs. déchets de fanage intensif est effectué à l'aide d'un mécanisme de basculement supérieur 25, par laquelle le panier 9 sont mis en rotation au cours de leur interaction avec l'objet 26, 28. Les déchets imbrûlés de la tige mobile on verse successivement de l'amont vers le fond du panier, et les flux de déchets sont soufflés d'air bien chaud, ce qui contribue à leur combustion plus intensive.
Lors de l'utilisation de la conception proposée du four pour brûler les déchets solides est réalisée la combustion meilleure et plus intensive des déchets, comme fourni fanage multiples et les faisant passer par un flux de gaz chauffé de la zone qui peut améliorer considérablement l'efficacité du four.
REVENDICATIONS
1. Un four pour brûler les déchets solides, comprenant un boîtier qui présente un arbre d'entraînement en rotation de la grille, et les buses de chauffage de bac à cendres pour introduire les déchets, l'entrée d'air et la sortie des produits gazeux et particulaires de la combustion, caractérisé en ce que la grille est configurée comme un ensemble de paniers treillis contrepoids montés de façon pivotante sur le pignon, placé sur l'arbre d'entraînement, et d'interagir avec ce qui est établi dans le corps des mécanismes four de basculement, et le bac à cendres est placé valvulaire grille.
2. Four selon la revendication. 1, caractérisé en ce que chaque mécanisme de basculement est sous forme de paniers combinaison butée rotative et traction axes.
3. Four selon la revendication 1, caractérisé en ce que la grille est munie d'un mécanisme de commande de ce valvulaire comprenant des axes et des liens.
4. Four selon la revendication 1, caractérisé en ce que la chambre de combustion secondaire est équipée avec un tuyau d'alimentation en air frais sous la grille de l'aile.
