invention
Fédération de Russie Patent RU2282788

INSTALLATION désamorçage et destruction DÉCHETS SOLIDES

Nom de l'inventeur: Alexander Novikov (RU); Koryukov Mikhail (RU); Arkady V. Melnikov (RU); Baht Vladislav V. (RU); Chtchoukine, Dmitry E. (RU)
Le nom du titulaire du brevet: Limited Liability Company "ITLAN" (RU)
Adresse pour la correspondance: 152903, région de Yaroslavl, Rybinsk, st .. Tchkalov, 89, komn.224, ONG VOIR
Date de début du brevet: 27.12.2004

L'invention concerne le domaine du traitement des déchets solides, des déchets industriels, médicaux et autres et peut être utilisé dans le complexe économique national avec la neutralisation et l'élimination des déchets. Le résultat technique de l'invention est de fournir une machine de destruction et d'élimination des déchets solides, qui a une haute fiabilité et l'efficacité du travail. la neutralisation de l'installation et l'élimination des déchets solides comprend un dispositif de chargement avec la chambre de gazéification du gaz des ouvertures de sortie de la pyrolyse, installée dans le boîtier pour définir ledit gaz de zone de tamisage de pyrolyse pour fournir à la combustion et à une chambre de post-combustion de la chambre de consommateur externe, le retrait de l'appareil de produits de combustion gazeux. des caméras de pièce agencé pour achever la combustion du gaz de pyrolyse, une autre partie de la chambre de combustion, - à acquérir à partir de la combustion du gaz de pyrolyse et de l'agent de gazéification est placé dans le boîtier pour fournir l'agent de gazéification dans la chambre de gazéification. L'appareil est équipé de déflecteurs placés dans la chambre de postcombustion et sont constituées de bandes plates de recouvrement sur la chambre de gazéification hélice. Caméras brûlant des gaz de pyrolyse sont fixés à un angle d'inclinaison des lignes hélicoïdales déflecteurs de telle sorte que la chambre de combustion de sortie débit à haute vitesse résultant des produits de combustion entrer dans les canaux formés par les surfaces hélicoïdales de chicanes et se déplaçant le long du canal, laver la surface extérieure de la gazéification de la chambre, en passant la majeure partie de la chaleur énergie.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine du traitement des déchets solides, des déchets industriels, médicaux et autres et peut être utilisé dans l'économie nationale au cours de la neutralisation et l' élimination des déchets.

La neutralisation connue des plantes et l' élimination des déchets solides, comprenant la chambre de gazéification avec des ouvertures pour la régulation de l' agent de gazéification contenant de l' oxygène, et des ouvertures pour le retrait des produits gazeux dans la chambre de post-combustion, une chambre de postcombustion avec des ouvertures pour l' introduction d' air secondaire, dans lequel la partie de chambre de gazéification que sa partie où la zone de gazéification , immergé dans la chambre de post-combustion (voir. IPC F 23 G 5/00 description du brevet d'invention de la Fédération de Russie № 2089786, opubl.1997.09.10).

Connu et l' installation de neutralisation et l' élimination des déchets solides, comprenant un four à chaleur perdue de la chambre de gazéification à la zone de séchage et de la gazéification avec des entrées pour entrer agent et sorties de gazéification contenant de l' oxygène pour le retrait des produits gazeux dans la chambre de post-combustion, une chambre de postcombustion avec des ouvertures pour l' introduction de dispositif de commande d'air secondaire débit de l'agent de gazéification et d' air secondaire, dans lequel une ouverture pour introduire un agent de gazéification contenant de l' oxygène dans la zone de gazéification se trouve à l' écoulement, aussi bien dans la zone de séchage, et des ouvertures de sortie pour les gaz entrant dans la chambre de post - combustion dans la zone de gazéification (voir. IPC F 23 G 5/00 Description le brevet de la Fédération de Russie № 2089787, opubl.1997.09.10).

Les inconvénients de l'art antérieur sont les suivants :

- Fiabilité faible et l'efficacité en raison d'un accident de déchets recyclables dans la partie supérieure de la chambre de gazéification, liée à la séparation de résine à partir des déchets lors du chauffage du gaz de pyrolyse provenant du fond de la chambre de la partie supérieure relativement froide de la paroi de la chambre de gazéification et de dépôt, un et le flux de cokéfaction partie tuyaux à travers lesquels la pyrolyse des flux de gaz;

- Une structure complexe, en raison de la présence de dispositifs consommant de l'énergie supplémentaire pour l'agent de gazéification.

Le plus proche de l'invention revendiquée est l'installation de l' élimination et la destruction des déchets solides contenant le dispositif d'amorçage, la chambre de gazéification avec des ouvertures O gaz, postcombustion, conteneur de réception des déchets, l' élimination du dispositif de sous-produits gazeux, chambre de combustion, dont une partie est située dans la partie inférieure de la postcombustion tangentiellement caméra la surface extérieure de l'espace de travail de la chambre et l'autre partie de la chambre de combustion au fond de la chambre de gazéification radiale par rapport au centre de la chambre et relié aux ouvertures O du produit de la chambre de gazéification gazeux, dont la partie inférieure est située dans le boîtier pour former un espace annulaire relié au volume intérieur de la chambre de gazéification, et avec des trous retrait des produits gazeux (voir. IPC F 23 g 5/027, 5/14 description du brevet d'invention de la Fédération de Russie № 2201552, publ. 27.03.2003 ville).

Les inconvénients du dispositif connu sont les suivants :

- Fiabilité faible, en raison de:

- Agencement tangentiel des chambres de combustion dans le fond de la chambre de post-combustion, qui est formée Ingrédients gazéification de température hauteur de la chambre, ce qui conduit à un chauffage inégal des déchets en cours de traitement;

- Situé au fond de la chambre de gazéification radialement vers le centre de la chambre de combustion, au cours de laquelle le point de chauffage, la concentration de l'énergie thermique et, en conséquence, à une diminution de l'intensité du processus de gazéification, est nécessaire pour ce flux supplémentaire de gaz de pyrolyse.

- Faible performance d'installation en raison de l'obstruction des masses à incandescence pas le canal de sortie pyrolyse des déchets gazeux recyclé dans l'espace annulaire, ce qui conduit à une diminution de la section transversale du canal d'écoulement, l'accumulation du gaz de pyrolyse dans la chambre de gazéification et l'impossibilité de sa réception pour effectuer des opérations de fabrication, ce qui nécessite l'extraction forcée des gaz de pyrolyse à partir de la chambre de gazéification.

Le résultat technique de l'invention est de fournir une machine de destruction et d' élimination des déchets solides, qui a une haute fiabilité et l' efficacité du travail.

Essence de la solution technique est que l'installation de neutralisation et l' élimination des déchets solides, comprenant un dispositif de charge, la chambre de gazéification avec le gaz des ouvertures O de pyrolyse, installé dans le boîtier pour définir lesdites zones d'échantillonnage de gaz de pyrolyse pour fournir à la chambre de combustion et la postcombustion des consommateurs externes l'enlèvement de l'appareil de produits gazeux de la combustion et une partie des chambres est agencé pour achever la combustion du gaz de pyrolyse, une autre partie de la chambre de combustion, - l'acquisition de la combustion du gaz de pyrolyse de l'agent de gazéification et placé dans le boîtier pour fournir l'agent de gazéification dans la chambre de gazéification est munie de déflecteurs agencés pour postcombustion et sont réalisés sous forme de bandes plates de recouvrement sur la chambre hélicoïdale de gazéification, une chambre de combustion des gaz de pyrolyse monté à un angle d'inclinaison des lignes hélicoïdales des déflecteurs de telle sorte que la chambre de combustion de sortie de flux à grande vitesse résultant des produits de combustion entrent dans les canaux formés par les surfaces de vis de chicanes et se déplaçant le long du canal, laver la surface extérieure de la chambre de gazéification, qui passe la majeure partie de l'énergie thermique.

L'invention revendiquée diffère du prototype caractéristiques essentielles:

- L'unité est équipée d'évents;

- Les déflecteurs disposés dans la chambre de combustion secondaire;

- Déflecteurs sont formés comme des rubans plats;

- Déflecteurs comprennent une chambre de gazéification ligne hélicoïdale;

- La chambre de combustion des gaz de pyrolyse sont fixés à un angle d'inclinaison des lignes hélicoïdales des déflecteurs de telle sorte que la sortie résultante de la chambre de combustion, le flux à grande vitesse des produits de combustion pénétrer dans les canaux formés par les surfaces hélicoïdales des chicanes et se déplaçant le long du canal, laver la surface extérieure de la chambre de gazéification, en passant le plus chaleur.

Par conséquent, l'invention proposée répond au critère de la «nouveauté».

L'introduction dans la conception de l'installation de chicanes situées dans la chambre de post-combustion se diriger uniformément la chaleur des chambres de combustion sur toute la surface de la chambre de gazéification et renforcer ainsi l'effet thermique sur les déchets recyclables sont dans les zones de séchage, on obtient le gaz de pyrolyse et la zone de gazéification.

Exécution des chicanes sous la forme de bandes plates chambre de gazéification portant sur l'hélice augmente la surface de traitement thermique et de l'étaler sur toute la surface extérieure de la chambre de gazéification, qui assure une répartition uniforme du champ de température dans la hauteur de la chambre de gazéification, un chauffage uniforme de la zone de séchage, la production de gaz de pyrolyse et de gazéification , augmentant ainsi l'efficacité des processus qui se déroulent au sein de la chambre de gazéification et le fonctionnement de l'ensemble.

L'installation d'appareils d'incinération des gaz de pyrolyse à un angle d'inclinaison des lignes hélicoïdales chicanes configurées de telle sorte qu'elles forment à la sortie de la chambre de combustion, le flux à grande vitesse des produits de combustion pénétrer dans les canaux formés par les surfaces hélicoïdales des chicanes et se déplaçant le long du canal, laver la surface extérieure de la chambre de gazéification, en passant le plus chaleur, permettant ainsi un écoulement de chaleur à haute température et la diriger à l'intérieur du boîtier, ce qui produit un mouvement de rotation de la masse-produits chauds recyclés, ce qui favorise le chauffage uniforme de la totalité de la masse du produit dans ce domaine, l'intensification du processus de gazéification, ce qui augmente la fiabilité et l'efficacité de l'installation.

La solution technique proposée, toutes les fonctions sont liées entre elles et en combinaison avec d'autres éléments permettent d'obtenir un nouveau résultat technique est: d'améliorer la fiabilité et l'efficacité.

Par conséquent, l'invention revendiquée répond au critère de «activité inventive».

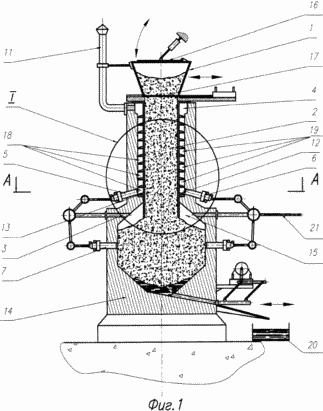

L'invention est illustrée par des dessins, où la figure 1 montre une vue générale de l'appareil en coupe; Figure 2 - l'élément I; Figure 3 - section A - A.

la neutralisation et l'élimination des déchets solides installation comprend un dispositif de chargement 1, la chambre de gazéification 2 avec des trous 3 de la chambre O de pyrolyse de postcombustion de gaz 4, la chambre de combustion 5, 6, 7, 8, 9, 10, l'enlèvement de l'appareil de produits gazeux de traitement 11, des déflecteurs 12 et 13 (le nombre qui est déterminé par la quantité de chambre de combustion) disposé dans la chambre de postcombustion 4 et réalisé sous la forme de bandes plates, qui couvre la ligne de chambre en spirale de gazéification 2 monté dans le boîtier 14 pour former une zone d'échantillonnage 15 de la chambre de combustion des gaz de pyrolyse, 7, 8, 9, 10 monté pour l'obtention de la combustion des gaz de pyrolyse et de l'agent de gazéification agencé de manière à fournir à l'agent de gazéification dans la chambre de gazéification 2.

Le dispositif fonctionne comme suit. Les déchets solides pénètrent à travers le dispositif de chargement étanche 1 ayant le couvercle 16 et la porte 17 dans la chambre de gazéification 2 progressivement chargé dans son intégralité. Le dispositif de chargement étanche est nécessaire d'isoler la chambre de gazéification et en assurant l'impossibilité d'émissions nocives dans l'atmosphère. Produire des chambres de combustion d'allumage 5, 6, 7, 8, 9, 10 en les alimentant dans l'air et un combustible liquide ou gazeux. Ainsi, à la sortie de la chambre de combustion 5, 6 sont formées s'écouler à grande vitesse des produits de combustion qui pénètrent dans les canaux 18, 19 formés par les surfaces de vis des cloisons 12,13. Le déplacement le long des canaux, une combustion à haut débit de lavage de la surface extérieure des produits de la chambre de gazéification 2, la distribution des flux d'énergie thermique à travers la surface, augmentant ainsi la surface de contact et le chauffage uniforme des zones de la chambre de gazéification, à savoir la zone de séchage, de la zone obtenir du gaz de pyrolyse et la zone de gazéification, et , ce qui donne la plupart des produits traités à la chaleur de la chambre de gazéification à travers la paroi des produits de combustion à travers le dispositif d'enlèvement 11 les produits gazeux, est éliminée dans l'atmosphère, et la chaleur transférée de produits transformés, le procédé de séchage permet la conduite, la production de gaz de pyrolyse et de gazéification.

Lorsque les chambres 7, 8, 9, 10, les flux thermiques à haute température, de l'énergie thermique travaillant en plus de la zone de gazéification, le flux est amené à se déplacer les déchets non transformés masse incandescente, en les mélangeant, en assurant l'uniformité et l'intensité de l'échauffement toute la zone de gazéification.

La course entraînant ainsi le gaz de pyrolyse d'installation entre dans la chambre de combustion 5, 6, et utilisé comme combustible principal, tout en assurant son gaz de combustion et la pyrolyse complète dans la chambre de combustion 7, 8, 9, 10 plus d'énergie thermique, utilisé comme agent de gazéification pendant les procédés de recyclage.

Après la fourniture d'accélération est réalisée hors du gaz de départ ou d'un combustible liquide dans toutes les chambres de combustion 5, 6, 7, 8, 9, 10. Le fonctionnement des chambres de combustion 5, 6 assure la combustion complète du gaz obtenu par la pyrolyse et des produits de combustion sortent à l'atmosphère à travers le dispositif 11, l'élimination des produits gazeux.

Flux de production de pyrolyse combustion du gaz dans les chambres de combustion 7, 8, 9, 10 fournit un agent de gazéification à une température maximale de 2000 ° C et un rapport particulier de l'air, la vapeur d'eau et de dioxyde de carbone. À la réception de l'agent de gazéification dans la chambre de gazéification est une augmentation de l'énergie thermique interne utilisé dans le procédé de séchage, la production de gaz de pyrolyse et de gazéification.

les déchets recyclables est déplacé de la zone de séchage à travers une zone de production de gaz de pyrolyse dans la zone de gazéification, où ils sont le traitement thermique en continu et après le traitement un agent de gazéification est complètement gazéifié et le gaz de pyrolyse résultant est déchargé à travers le gaz de pyrolyse ouverture 3 S avec une partie de celui-ci est amené à effectuer le processus des opérations dans l'usine elle-même, et l'autre partie est envoyée à un utilisateur externe (non représenté) destiné à générer une énergie thermique et électrique.

Les particules non transformées restantes entrent dans le récipient de réception 20 et retirés pour un traitement ultérieur et l'utilisation.

L'utilisation de l'invention permettra d'améliorer la fiabilité et l'efficacité des travaux d'installation, recevoir de l'énergie thermique supplémentaire nécessaire pour le fonctionnement en mode autonome, ainsi que de fournir de la chaleur aux bâtiments et aux structures, économisant ainsi des quantités importantes d'argent.

REVENDICATIONS

la neutralisation et l'élimination des déchets solides installation, comprenant un dispositif de charge, la chambre de gazéification avec le gaz des ouvertures O de pyrolyse, installé dans le boîtier pour définir lesdites zones d'échantillonnage de gaz de pyrolyse pour fournir à la chambre de combustion et à la chambre des consommateurs enlèvement de dispositif de postcombustion externe des produits de combustion gazeux, et chambres partielles est agencé pour achever la combustion du gaz de pyrolyse, une autre partie de la chambre de combustion, - l'acquisition de la combustion du gaz de pyrolyse de l'agent de gazéification et placé dans le boîtier pour fournir l'agent de gazéification dans la chambre de gazéification, caractérisé en ce que l'installation est munie de déflecteurs placés dans la chambre de post-combustion, et réalisé sous la forme de bandes plates, couvrant la ligne spirale chambre appareil de gazéification combustion des gaz de pyrolyse sont fixés à un angle d'inclinaison des lignes hélicoïdales chicanes de sorte que les chambres de sortie résultant brûlant flux à haute vitesse des produits de combustion entrent dans les canaux formés par des surfaces de vis des chicanes et se déplaçant le long canal, laver la surface extérieure de la chambre de gazéification, en passant la majeure partie de l'énergie thermique.
