invention
Fédération de Russie Patent RU2293817

Les plantes pour le traitement des boues d'huile

Les plantes pour le traitement des boues d'huile

Nom de l'inventeur: Igor Efremov (RU); Averyanov Vladimir Y. (RU); Averyanov Aleksandr Yurevich (RU); Kudryavtsev Andrey (RU); Eremeev Andrey Ivanovich
Le nom du titulaire du brevet: Igor Efremov (RU); Averyanov Vladimir Y. (RU); Averyanov Aleksandr Yurevich (RU); Kudryavtsev Andrey (RU); Eremeev Andrey Ivanovich
Adresse de correspondance: 443110, Samara, ul. Novo-Sadovaya, 38, kv.154, VF Nagaitsev
Date de début du brevet: 21.07.2005

L'invention concerne les installations de collecte et de traitement des déchets huileux boues cartes, des puits, des réservoirs et place le déversement de pétrole. L'installation comprend une pompe et les tuyaux de vapeur, la chaudière pour la préparation de vapeur, grange, reliée par pipeline avec des unités d'accumulation (ONU) et le traitement des boues et de ses composants, et en outre au moyen de pompes, des réservoirs et des conduites avec des condensateurs discrets à roues transport. L'installation comprend un sol avec des pontons, d'employés et la surface d'appui paroobogrevatelyu paroraspylitelyu, échelle avec des tranchées pour les tuyaux de pose, les conduites de vapeur et de la tuyauterie attachés à la zone côtière, l'unité de contrôle, à travers laquelle un courant est fourni au moteur de la pompe (H). H muni d'un rotor à trois axes et le support rotatif est situé dans une position verticale et un treuil immergé lames situé à la fenêtre de réception dans le vase à une profondeur de l'armoire de commande 0,5 à 0,8 m. Puskozaschitnoy et dispose d'appareillage. La grange est relié par un dispositif de tamisage et de dosage avec l'ONU. VH avec H et capacitances conduit distinct associé muni d'une valve, un des conteneurs de transport à roues. Les réservoirs avec des boues d'huile et ses composants sont en outre fourni avec des bobines pour la circulation de la vapeur chauffée en eux raccordé à la chaudière. L'invention a pour objet une installation pour la collecte et le traitement de l'huile épaissie dans toutes les conditions climatiques à des températures ambiantes de -25 à + 45 ° C

DESCRIPTION DE L'INVENTION

L'invention concerne une technologie de traitement de l'appareil des mélanges visqueux d'huile et d'autres composants liquides utilisés dans la production de national et de conversion. Installation pour le traitement des boues, contenant des composants de la plate-forme naturelle des déchets et le nettoyage des boues d'huile d'interagir avec la couche d'eau destinées à la production et le traitement des déchets huileux (liquide et chronique) des cartes de limon, des granges, des réservoirs de stockage, des sites de déversement de pétrole. L'installation peut être utilisée pour la préparation d'huile de l'huile d'objets distants pour produire un produit récupéré (huile), et pour séparer l' eau de la couche d'huile avec une surface moyenne occupée par les unités de 450 m 2, et la capacité de pompage de l'huile à partir 0,1-32 m 3 / heure.

plante connue pour le traitement des boues d'huile contenant la pompe, des conduites de vapeur et des conduites de boues d'hydrocarbures et de ses composants, la salle des chaudières pour la préparation et la fourniture de vapeur, paroobogrevatel et paroraspylitel, grange pipeline associé à des sites de stockage et de traitement des boues, émulsions, gâteau (solides), l'eau et l'huile , le dernier d'entre eux à l'aide de pompes, des réservoirs et des pipelines associés aux condensateurs discrets à roues transport (RU 16461 U1, 10.01.2001).

Les inconvénients de l'art antérieur est l'absence d'une des options de contrôle de processus pour la livraison des milieux liquides avec une plus grande capacité et une densité supérieure à un.

L'objet de l'invention est de fournir de nouvelles méthodes technologiques pour la collecte d'huile épaissie, posés sur le sol, les plans d'eau, des puits d'excavation dans toutes les conditions climatiques à des températures ambiantes de -25 à + 45 ° C en raison de l'optimisation de l'usine de traitement de boues d'hydrocarbures, d'accélérer la collecte et la filtration des boues et de l'eau de procédé et utilisé dans une boucle fermée.

Ce but est atteint par l'usine de traitement de boues d'hydrocarbures contenant la pompe, des conduites de vapeur et des conduites de boues d'hydrocarbures et de ses composants, la salle des chaudières pour la préparation et la fourniture de vapeur, paroobogrevatel et paroraspylitel, grange, de la tuyauterie associée à des noeuds d'accumulation et de traitement des boues, émulsions, gâteau - les impuretés mécaniques et de l'huile, dont le dernier avec l'aide de pompes, des réservoirs et des pipelines discrètement associés aux véhicules conteneurs à roues, selon l'invention et contient une plate-forme avec des pontons qui servent support de base paroobogrevatelyu de surface et paroraspylitelyu, échelle avec la possibilité de fixer à la zone côtière, directement relié à l'échelle le noeud de gestion à travers lequel est transmis par des câbles à partir de la source d'alimentation électrique du moteur de la pompe de courant technologique, celle-ci se trouve dans une position verticale et un treuil immergé lames disposées à la pompe, la fenêtre de réception dans la boue jusqu'à une profondeur de 0,5 au 0,8 m, et la pompe est équipée de la turbine, fournissant un mélange, hachage et le pompage des boues, et le support rotatif à trois axes, passerelle est pourvue de rainures pour la pose de tuyaux, conduits de vapeur et des conduites de boues d'hydrocarbures et de ses composants, et armoire de commande - protection de lancement et de l'équipement de commutation avec un circuit de démarrage électrique et arrêter l'installation, grange tuyau relié avec préfiltre et un dispositif de dosage, qui interagissent directement avec les nœuds de l'accumulation et de traitement, et l'unité de stockage de l'eau, et avec l'aide de pompes et réservoirs discrètement associés tuyauterie équipée d'une grue à conteneurs à roues des véhicules, et sur le réservoir de boues d'hydrocarbures et séparé en des fractions de composants sont en outre prévus avec des bobines pour la circulation de la vapeur d'eau chauffée dans les raccordé à la chaudière par des canalisations avec des soupapes.

Les plantes pour le traitement des boues d'huile Les plantes pour le traitement des boues d'huile

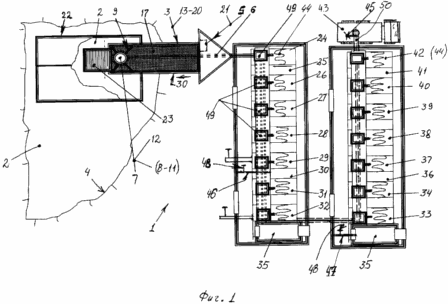

La figure 1 montre une vue en plan d'une usine de traitement de boues d'hydrocarbures.

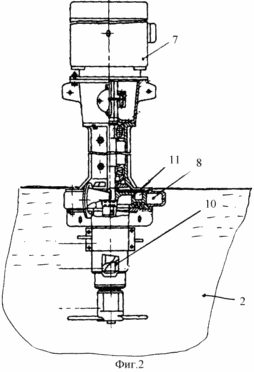

2 - placer l'installation de la pompe dans la boue à l'huile.

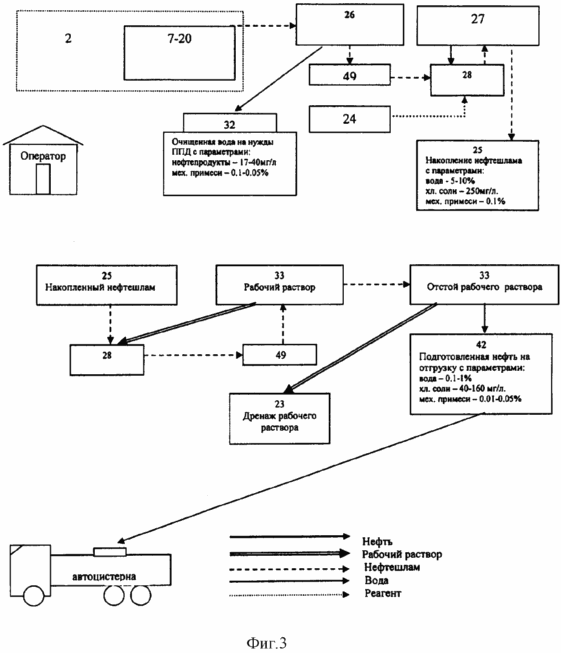

3 - une forme de réalisation schématique de l'appareil.

L'installation 1 (1) pour le traitement de boues contenant 2 ladder 3 avec la possibilité de fixation à la zone côtière 4. directement relié à l'unité échelle 3 5 de commande, qui par l'intermédiaire du câble 6 est transmis depuis la source de courant de la technologie de l'énergie électrique au moteur de la pompe 7 8 Situé dans une position verticale. La pompe 8 (2) avec un treuil 9 immergé dans les aubes de la boue d'huile 2 à une profondeur de 0,5 à 0,8 m au niveau de la section 10 de la pompe de fenêtre de réception 8 équipé d'une turbine 11 de travail, en fournissant le mélange, le broyage et le pompage des boues. La pompe est munie d'un support rotatif à trois axes 12 (figure 1). Trappe 3 est pourvue de rainures 13 pour placer les manchons 14, 15 lignes de vapeur et des canalisations 16 boues et ses composants. Revêtements de sol 17 avec pontons 18 sert de surface support de base paroobogrevatelyu paroraspylitelyu 19 et 20. L'armoire de commande est équipé de 21 protection de lancement et de l'équipement de commutation du circuit démarrage électrique et l'arrêt de l'état de fonctionnement de l'installation 1 pour le pompage de boues 2 dans la grange de grange 22 22. Contenu sous la forme de boues 2 est associé pipeline un filtre grossier 23 et un dispositif de dosage 24, qui interagissent directement avec l'accumulation et de traitement des nœuds 25 et 27 des boues 26, des émulsions 28, l'huile 29, la paire 30, 31, de condensat, d'eau 32 et une solution 33 34 gâteau (matière solide). Préparation et fourniture de vapeur produite dans (de) la chaudière 35, et la sélection des réservoirs d'huile et d'eau 24-42 par des pompes 49 est réalisée par la conduite discrète 50 avec un robinet 45, qui est associé à des conteneurs de transport à roues 43. Pour les réservoirs de chauffage efficaces 24-42 avec des boues d'huile et séparé en fractions de composants sont fournis avec les bobines 44 à la circulation dans leur vapeur chauffée 30, fournie par des canalisations 46, 47 avec les vannes 48.

système technologique de l'appareil 1 est expliqué dans la figure 3.

Applicabilité industrielle L'installation a été testé dans des conditions réelles. Huile avec les paramètres de la teneur en eau de 0,1 à 1% ou moins est obtenu dans la purification de boues d'hydrocarbures dans la zone Otradnensky zones contaminées région de Samara.

Rentabilité de l'exploitation de nouvelles centrales a montré leurs déplacements et la possibilité d'accumulation sans problème des réserves de pétrole.

REVENDICATIONS

Installation pour le traitement des boues, contenant la pompe, des conduites de vapeur et des conduites de boues d'hydrocarbures et de ses composants, la salle des chaudières pour la préparation et la fourniture de vapeur, paroobogrevatel et paroraspylitel, grange pipeline associé à des sites de stockage et le traitement des boues, émulsions, gâteau (solides), l'eau et l'huile, le dernier d'entre eux à l'aide de pompes, des réservoirs et des pipelines discrètement associés aux véhicules conteneurs à roues, caractérisé en ce que le dispositif comprend une plate-forme avec des pontons qui servent support de base paroobogrevatelyu de surface et paroraspylitelyu, échelle avec la possibilité de fixer à la zone côtière, directement relié à l'unité de commande de l'échelle à travers lequel il est transmis par des câbles à partir de la source d'alimentation électrique du moteur de la pompe de courant technologique, celle-ci est en position verticale, et un treuil immergé lames disposées à la pompe, la fenêtre de réception dans la boue jusqu'à une profondeur de 0,5 à 0,8 m la pompe est équipée de la turbine, fournissant un mélange, hachage et le pompage des boues, et le support rotatif à trois axes, passerelle est pourvue de rainures pour la pose de tuyaux, conduits de vapeur et des conduites de boues d'hydrocarbures et de ses composants, et armoire de commande - protection de lancement et de l'équipement de commutation d'un circuit électrique de démarrage et l'arrêt de l'installation , grange tuyau relié avec préfiltre et un dispositif de dosage, qui interagissent directement avec les nœuds de l'accumulation et de traitement, et l'unité de stockage de l'eau, et avec l'aide de pompes et réservoirs discrètement associés tuyauterie équipé d'une grue avec des conteneurs à roues de transport, et avec des boues de pétrole et de conteneurs séparés composants fractionnés sont en outre fourni avec des bobines pour la circulation de la vapeur chauffée en eux raccordé à la chaudière par des canalisations avec des vannes.

Version imprimable
Date de publication 20.02.2007gg
