EXPERIMENTAL CONFIRMATION supraconductivité
À TEMPÉRATURE AMBIANTE
Selon la théorie classique de l'état supraconducteur dans les métaux, alliages, etc. Il se produit en raison de la formation de paires de Cooper. des paires de Cooper sont formées par échange d'électrons à l' opposé spins phonons virtuels à une température égale ou inférieure à une certaine valeur, appelée la température critique (T K). À partir de la Bardeen-Cooper Schrieffer (BCS), la température critique est déterminée approximativement par la formule:
où:
COD est la température de Debye,
- Une constante proportionnelle à la force d'attraction entre électrons.
Estimation de la température critique supraconductrice maximale "normale" donne la valeur maximale de T K = 50 ° C En conséquence, au cours des 60 années , il y avait plusieurs hypothèses théoriques qui permettent d'élever la température critique jusqu'à la température ambiante (300 ° C) ou plus. Cette hypothèse Litta, Ginzburg Kirzhnits, Geylikmana.Avtor ce travail a mis au point la conception et la fabrication de la technologie sandwich isolant-métal-isolant (D-M-D) à l'hypothèse des Ginzburg-Kirzhnits. Selon cette hypothèse [1] dans les couches minces de métal entouré par diélectrique, la formation de paires de Cooper à travers l'interaction avec des excitons situés dans le diélectrique. Fig. La figure 1 montre le mécanisme de la formation de paires de Cooper. L' évaluation de la température critique du mécanisme d'excitons donne les valeurs de la température maximale critique d'environ 300 K.
Fig.1 sandwich isolant-métal-isolant
Exigences de base pour la structure: film métallique doit avoir une épaisseur de 10-30 Å, et l'isolant doivent répondre sans lacunes.
Les échantillons d'essai ont été compliquées structure de réseau en couches comprenant des structures de D-M-D et le métal-isolant-métal (MIM M) avec diverses combinaisons de métal et l'épaisseur diélectrique.
Il a fait un grand nombre de variantes de telles structures, mais au-dessous sont les résultats d'études ont été observées dans les six échantillons préparés selon certaines technologies et une certaine combinaison de métal et l'épaisseur diélectrique de 10 Å à 100 Å.

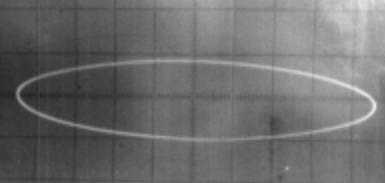

Lorsque l'échantillon a été appliquée une tension alternative, l'oscilloscope affiche une ellipse (Fig. 2) .Ces une image sur l'écran de l'oscilloscope peut se produire si la structure à laquelle une tension alternative rayonnent avec la même fréquence.
Fig.2. Photo forme d'onde lorsque l'échantillon est appliquée une tension alternative.
Des phénomènes similaires ont la structure d'un supraconducteur-isolant-supraconducteur (S-IS), et cet effet est appelé «effet transitoire Dzhezefsona pour tension alternative."
Lorsqu'il est connecté à la tension continue échantillon sans biais, la scie à chaîne du courant électrique, dont la direction coïncide avec la polarité de l'alimentation électrique. De même effet [2] ont la structure, et il est appelé "effet fixe Dzhezefsona dc".
Lors du retrait - A caractéristiques des échantillons sont observés hystérésis. Selon [3] dans le même sens ayant la structure S-I-S, en outre largeur d'hystérésis diminue avec l'augmentation de la température et à l'hystérésis Tk elle disparaît.

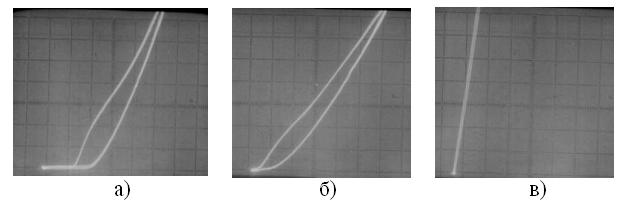

Fig. La figure 3 représente la largeur d'hystérésis de la température.
À partir de photos de formes d'ondes , on peut voir que la largeur de l'hystérésis diminue avec l' augmentation de la température, et de façon provisoire, à T = 350-370 ° C hystérésis disparaît.

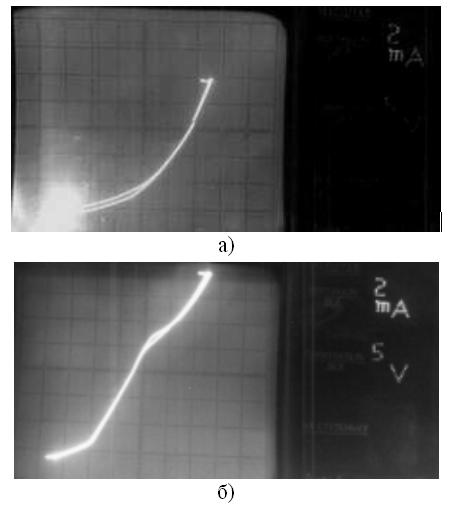

Les échantillons supérieur à 300 ° C ne sont pas chauffés, comme ils ont commencé des changements structurels irréversibles. Fig. 4a montre la forme d'onde - A caractéristiques de l'échantillon éteint éclairés par un microscope. Fig. La figure 4b représente un oscillogramme du même échantillon, mais le rétro-éclairé par microscope. Des formes d'onde vu forte performance de l'U-lumière. Cela confirme le mécanisme d'excitons de la supraconductivité, parce que les photons contribuent à la formation d'excitons dans le diélectrique.
La figure 3. Influence de la température de la boucle d'hystérésis: a) T = -196 ° C; b) T = 20 ° C; c) T = 300 ° C
La figure 4. échantillon VAH: a) sans éclairage; b) rétro-éclairé

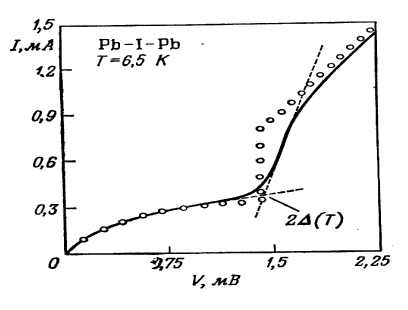

Selon [2] la Fig. La figure 5 montre les caractéristiques typiques des échantillons UA S-I-S. Si l'on compare les caractéristiques courant-tension de la Fig. 4 et VCI à la Fig. 5, on peut faire valoir, les caractéristiques courant-tension appartiennent au même phénomène - tunnel dans une seule fréquence S-I-S structures.
La figure 5. structures CVC SIS.
Sur la base de la recherche effectuée, selon le point [3], nous pouvons conclure que les effets observés sont dus au fait que les échantillons métalliques sont dans un état de supraconduction.
littérature
- Ginzburg VL, Kirzhnits DA haute température supraconductivité. - M:. Nauka, 1977 - 400 p.
- Solimar L. Effet tunnel dans les supraconducteurs. - M:. Mir, 1974. - 428 p.
- Bukkel V. Sverhprovodimost.- M: Mir, 1975. - 366 p..
