Fédération de Russie Patent RU2097862
DISPOSITIF DE protection contre les surtensions
Nom du demandeur: Vitkin Aleksandar; Vladimir E. Rozet; Krengauz Ella B.
Nom de l'inventeur: Vitkin Aleksandar; Vladimir E. Rozet; Krengauz Ella B.
Le nom du titulaire du brevet: Vitkin Aleksandar; Vladimir E. Rozet; Krengauz Ella B.
Adresse de correspondance:
Date de début du brevet: 25.07.1995
L'invention concerne l' ingénierie électrique. Dispositif de protection contre les surtensions comprend une résistance non linéaire est réalisée sous la forme d'au moins une colonne, placée dans thermoconducteur et électriquement isolant un matériau en vrac dans le cylindre isolant. Ce cylindre est disposé à l'intérieur d'un corps cylindrique isolant de manière coaxiale à lui avec un espace rempli d'un matériau particulaire thermiquement conductrice électriquement isolante. Le dispositif comprend un canal pour les gaz de sortie. A l'intérieur du cylindre isolant sur toute la hauteur de la cloison est placée en matériau isolant qui sépare la cavité interne de celui-ci en section transversale en deux parties, formant la paroi intérieure du cylindre isolant d'une cavité latérale. La première partie est une résistance non linéaire, avec un matériau isolant en vrac, la seconde - un canal pour la sortie des gaz. Cloison en coupe transversale peut avoir une forme d'arc et son côté convexe est tournée vers la cavité formant un canal pour l'évacuation des gaz. L'invention résout le problème de la réduction de la consommation de matériau, ce qui réduit la taille et l'augmentation de la fiabilité du dispositif de protection contre les surtensions.
DESCRIPTION DE L'INVENTION
L'invention concerne le génie électrique et est destiné à protéger l'isolation des stations de haute tension et de postes électriques AC et DC puissance de surtension atmosphérique et de commutation.
Dispositif de protection contre les surtensions (SU 947317, H 01 C l / 028, Appl. 25.01.78), qui contient une résistance non linéaire, sous la forme de colonnes parallèles disposées dans une enveloppe isolante cylindrique remplie d' un matériau isolant thermiquement conducteur, et le canal les gaz de sortie. Le canal pour l'évacuation des gaz est réalisée sous la forme d'une double couche coaxiale corps cylindrique isolant et des colonnes parallèles placés entre la surface intérieure du boîtier et la surface extérieure du cylindre isolant.
Cette construction ne permet pas la protection contre les explosions est nécessaire, étant donné que l'arc formé par le chevauchement des colonnes de résistances en mode d'urgence, et les gaz chauds, en touchant la surface intérieure de la porcelaine directement ou par l' intermédiaire d' une petite couche de matériau isolant, pourrait provoquer sa destruction à la suite des températures extrêmes. En outre, dans cette structure est nécessaire d'appliquer une porcelaine suffisamment épaisse paroi de haut poids, étant donné que la porcelaine conventionnelle une résistance insuffisante pour résister à la pression du gaz pendant l'opération de recouvrement au système d'explosion entier (soupape de chambre à air).
En outre, l'inconvénient est le dispositif qui est d'être un cylindre circulaire, qui est pas rationnel en termes d'obtention section transversale maximale pour le canal de sortie de gaz et les dimensions de l'appareil dans le plan diamétral. Cela est particulièrement évident dans le cas d'un ou un petit nombre de colonnes dans la résistance non linéaire lorsque le reste de l'espace entre le cylindre et le boîtier, sauf pour une place colonne résistance non linéaire arrangement est injustifiée et entraîne une augmentation de la taille de l'appareil et plan diamétral consommation de matériel supplémentaire. En outre, en fonctionnement de secours de la surface du cylindre isolant, à travers lequel les gaz chauds pénètrent dans la sortie de gaz est définie coupe diamétrale de la colonne résistances pratiquement endommagées.
Le dispositif est considéré comme un prototype.
L'invention résout le problème de la réduction de la consommation de matières, ce qui réduit la taille et l' augmentation de la fiabilité du dispositif de protection contre les surtensions.
Dispositif de protection contre les surtensions comprend une résistance non linéaire est réalisée sous la forme d'au moins une colonne, disposée dans le boîtier cylindrique dans le matériau en vrac thermoconducteur électriquement isolant, et un canal de sortie de gaz réalisée sous la forme du cylindre isolant.
Pour résoudre ce problème , dans ce dispositif est une résistance non linéaire est situé à l' intérieur du cylindre isolant, le long de toute la hauteur de laquelle est placée une cloison en matière isolante, divisant l'intérieur de celui - ci en deux parties, dont la première est placée une résistance non linéaire avec un matériau particulaire conducteur de l' électricité, et un second canal pour les gaz de sortie.
Cloison en coupe transversale peut avoir une forme d'arc et sa face convexe tournée vers la cavité d'un canal pour la sortie des gaz.
Pris ensemble, ces caractéristiques vous permet de résoudre le problème de la réduction de la consommation de matières, ce qui réduit la taille et l'augmentation de la fiabilité du dispositif de protection contre les surtensions.
 La figure 1 représente une coupe longitudinale du dispositif |

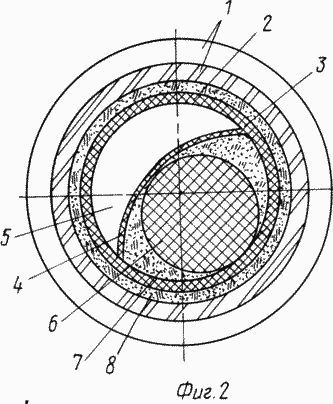

 La figure 2 est la même coupe transversale |
L'appareil comprend un boîtier cylindrique isolant 1 avec l'unité 2 qui y est logée, qui est constitué d'un cylindre isolant 3 comportant une cloison 4 divisant le canal 5 vers la sortie de gaz, et la résistance non linéaire 6 formé dans ce cas d'une colonne placée dans le matériau en vrac conductrice de la chaleur isolante 7. Dans cet exemple particulier, le cylindre isolant 3 et la cloison 4 est réalisée en fibre de verre et l'épaisseur de la paroi du cylindre est de 3 mm et de 0,5 mm d'épaisseur des murs. La barrière peut être apposée sur le cylindre 3 est préalablement fait ou peut être réalisée simultanément avec le cylindre technologiquement 3. Comme le matériau particulaire du sable de silice isolante conductrice de la chaleur appliquée. Elle forme également une couche 8 entre le boîtier 1 et le cylindre 3. Le boîtier 1 est pourvu de brides 9 et 10. Les couvercles métalliques 10 couvercles sont réalisés avec des trous qui sont des soupapes de sûreté fermées 11 scellées.
Dispositif de protection contre les surtensions fonctionne comme suit. En mode de fonctionnement normal, le dispositif affecte le réseau de tension de service. Quand une surtension dans le dispositif de réseau les restreint à une valeur prédéterminée en fonction de la caractéristique courant-tension du dispositif. La chaleur libérée lorsque la chaleur est évacuée à travers la masse isolante en matériau thermiquement conducteur, un cylindre isolant 3 et le boîtier 1 vers l'extérieur. S'il y a des dommages à une colonne de résistance non linéaire 6, qui a été adoptée dans le courant de défaut d'arc, l'espace où l'arc commencera à augmenter de façon spectaculaire la cloison de pression 4 est détruit, libérant des gaz chauds pour élargir la cavité pour libérer les gaz qu'il limitées. Étant donné que cette cavité a un accès direct à la soupape de décharge, ce dernier lorsque la pression atteint un niveau de déclenchement, et entrer en action dépressurisé à l'intérieur du cylindre isolant 3 vers l'extérieur. Dans ce cas, la paroi du cylindre 3 et la couche de matériau isolant 8 protège le corps 1 par contact direct des gaz chauds et de la pression et de l'impact à la suite de la destruction explosive.
L'utilisation de la structure du dispositif proposé permet le plus efficacement positionné dans un corps cylindrique de cylindre isolant, une cavité destinée à la sortie des gaz, la résistance non linéaire et un matériau isolant thermiquement conducteur isolant, ce qui réduit la taille desdits éléments et, par conséquent, les dimensions de l'ensemble du dispositif, ce qui à son tour conduit à une réduction de la consommation de matières . L'utilisation de la conception proposée et augmente la fiabilité du dispositif, l'amélioration de l'explosion, et simplifie l'assemblage.
REVENDICATIONS
Dispositif de protection contre les surtensions comprenant une résistance non linéaire est réalisée sous la forme d'au moins une colonne, placée dans un boîtier cylindrique isolant au matériau particulaire thermiquement conducteur isolant et un canal pour l'évacuation des gaz formés dans le cylindre isolant, caractérisé en ce que la hauteur totale de l'isolant placé cylindre déflecteur de matériau qui sépare sa cavité intérieure en deux parties, dont la première est située dans la résistance non linéaire en vrac matériau isolant électrique conducteur de la chaleur isolante, et ledit deuxième canal jusqu'à la sortie de gaz.
Appareil selon la revendication 1, caractérisé en ce que la cloison a une forme d'arc en section transversale et sa face convexe tournée vers la cavité d'un canal pour la sortie des gaz.
