| section Accueil
Production, Amateur Radio amateur avions de modèle, fusée Utile, divertissant |
maître furtif
électronique physique de la technologie invention |
espace Mystery
Mystères de la Terre Secrets de l'océan infiltration section Carte |
  |
| Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens) | |||
Navigation: => |
Accueil / Marché des technologies / modèles actuels de l'invention et / retour / |
|
invention
Fédération de Russie Patent RU2112004
COMPOSITION POLYMÈRE adhésif thermofusible
Nom du demandeur: Département de recherche et de production de la protection de l' équipement pétrolier et de maintenir la pression du réservoir
Nom de l'inventeur: Galeev Rinat Gimadelislamovich [RU]; Shafagat Fahrazeevich [RU]; Zagiriv Magsum Mudarisovich [RU]; Ivan Kalachev [RU]; Stallions Eugene P. [RU]; Taziev Margazlyan Z. [RU]; Magalimov Abrek Fazliahmetovich [RU]; Litsov Nikolai Ivanovich [UA]; Khaziakhmetov Renat Saniahmetovich [RU]; Voyder Alexander Leongardovich [RU]
Le nom du titulaire du brevet: Service de recherche et de production de la protection de l' équipement pétrolier et de maintenir la pression du réservoir (RU)
Adresse de correspondance:
Date de début du brevet: 05.03.1996
La composition de résine pour des métaux en fusion, en particulier, pour l'application du revêtement de polymère isolant dans des tubes métalliques. un adhésif thermofusible comprend un copolymère éthylène-acétate de vinyle, une charge inorganique, et la cire. La composition présente en outre alkilfenolaminnaya ou une résine coumarone-indène, ce qui augmente la concentration de la charge inorganique à 30% ou plus, l'obtention de la composition propre ayant des propriétés adhésives élevées sur les métaux et conservés dans des milieux aqueux et les conditions de polarisation cathodique sur le métal.
DESCRIPTION DE L'INVENTION
L'invention se rapporte au domaine de la chimie organique, en particulier des compositions de polymères utilisables comme adhésifs thermofusibles, en particulier pour les métaux de revêtement pour le revêtement de polymère isolant dans des tubes métalliques.
Décrit l'utilisation d'isocyanates dans les compositions adhésives à base de copolymère éthylène - acétate de vinyle (EVA) (voir. Pat. Japon US N 47-518, Cl. C 09 J 3/14, 1972).
La composition contient, en poids.
h.:
un copolymère d'éthylène-acétate de vinyle (EVA) - 100
Polyisocyanate - 0,5-10
Les savons métalliques - 0,1 -2.0
Toutefois, ces compositions ont une faible résistance à l'eau à des températures élevées de 50 à 100 ° C), ce qui conduit à revêtir samootslaivaniyu 40 - 50 heures.
Plus près de la structure proposée et le but fonctionnel d'un adhésif thermofusible composition à base d'EVA (voir. Av. Saint - URSS N 954256, cl. Bed and 32 B 27/30, du 22.04.1981, le).
La composition comprend, en% en poids) .:
un copolymère d'éthylène-acétate de vinyle (EVA) - 93,0 à 99,3
Paraffinique - 0,2 à 2,0
Aérosil - 0,5 à 5,0
Cependant, cette composition présente une faible adhérence à la valeur du métal (0,3 à 3,2 kg / cm) , une adhérence et une faible résistance à l'eau du revêtement.
Après 500 heures de trempage dans l' eau à 20 o C la valeur d'adhérence tombe à 0,5 - 1,0 kg / cm. En outre, la résistance à l'eau des revêtements à base de l'adhérence de compositions d'EVA diminue fortement en particulier dans un milieu aqueux en présence d'un métal sur la polarisation cathodique (potentiel). Il est dans ces circonstances sont tous les tuyaux dans leur pose et exploitation souterraine.
Le but de l'invention est de fournir des compositions respectueuses de l' environnement à base d'EVA, qui a des propriétés adhésives élevées sur les métaux et les conditions qui prévalent dans les milieux aqueux et une polarisation cathodique sur le métal.
objet décrit est réalisé par un adhésif thermofusible de la composition de polymère à base de copolymère d'éthylène - acétate de vinyle contenant une charge minérale et d' une cire. Ce qui est nouveau est qu'il comprend en outre une résine alkilfenolaminnuyu ou indène-coumarone, dans le rapport suivant,% en poids.:
un copolymère d'éthylène-acétate de vinyle (EVA) - 20-60
charge inorganique - 30 - 70
Alkilfenolaminnaya coumarone-indène résine - 2-15
Paraffine - 1 - 10
Pour la préparation de compositions au moyen d' EVA contenant 12-20% de groupes acétate de vinyle ou d'une marque 11306-075 1150-375, avec un indice de fusion de 7,0 - 40 g / 10 min, un point de fusion de 80 - 100 ° C.
La présente composition se distingue de l'art antérieur en ce qu 'il contient 30 - 70% de la charge minérale (argile, la craie, le talc, etc.), ainsi que la résistance à l'eau de l'amplificateur est utilisé comme métal alkilfenolaminnuyu résine de polarisation ou indène-coumarone.
Des études de brevets et la littérature scientifique ont montré qu'un tel ensemble de caractéristiques essentielles est un nouveau et non utilisé auparavant, qui à son tour, conduit à la conclusion de la solution technique selon le critère de la «nouveauté».
L'utilisation d'une teneur en pourcentage élevé de charge inorganique pour des compositions adhésives polymères qui nous sont inconnues. L'introduction plus blanche que 70% de charge minérale dans l'EVA augmente l'adhérence, mais affecte sérieusement les propriétés physiques et mécaniques de la composition et rend impossible de recycler l'équipement industriel. Présentation de la paraffine (GOST 23683-89) comme plastifiant, la composition facilite le traitement de l'équipement industriel classique.
Il est connu que alkilfenolaminnaya résine est un adoucisseur (additifs chimiques Annuaire des polymères M: ... Chimie, 1981, str.231) produits en caoutchouc. L'utilisation de cette substance comme un amplificateur dans une des compositions adhésives ne sont pas imperméables à l'eau connue. Par conséquent, nous supposons à l'avance que l'introduction de la pâte polymère et la cire en oktofora concentrations nécessaires résultera a une grande, la composition étanche à l'eau est impossible.
Ainsi, pour obtenir une couche d'adhésif produits de film avec une amélioration des performances d'adhérence sur le métal et la résistance à l'eau à une polarisation de métal cathodique, la première fois proposé d'utiliser une composition de polymère à base d'EVA avec additif charge minérale à haute teneur, additifs alkilfenolaminnoy ou de résines indène-coumarone, qui distinguent sensiblement à partir de connu.
En outre, la composition polymère ne contient pas de substances toxiques, et leur technologie de production et de la technologie d'application sur la surface métallique ne nécessite pas l'utilisation de solvants. En conséquence, le produit chaud proposé d'adhésif thermofusible écologique, qui est une autre distinction importante d'adhésifs polymères déjà connus.
L'essence de la solution technique proposée est expliquée par l'exemple.

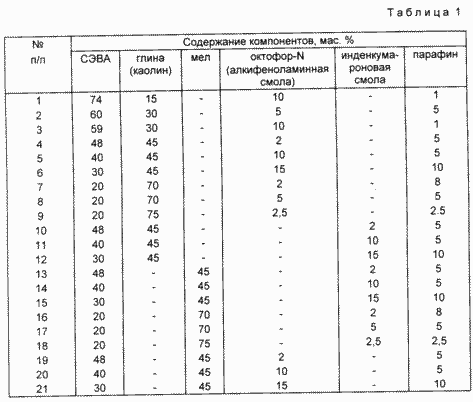

Exemple. Prenez la marque EVA 11306 - 075, alkilfelaminnuyu résine oktofor-N TU 38-301-48-11-90 ou de résine indène-coumarone, argile de kaolin selon GOST 28177-89 ou de la craie ou du talc, et de la paraffine en conformité avec GOST 23683-89. Le chargement de ces composants en matière plastique dans la conduite de la granulation en mélangeur LGP-190 dans les rapports indiqués dans le tableau. 1. Ensuite, en homogénéisant et en granulant la composition.
La formation d ' adhérence a été effectué sur l' acier (St-H) des plaques de 2 mm d' épaisseur, 20 mm de largeur, 100 mm de longueur, à une température de 150 ° C pendant 3 min. Pour les expériences en utilisant une épaisseur de film de 0,4 mm.
Un film appliqué sur un substrat chauffé, puis maintenu à cette température avec un refroidissement ultérieur jusqu'à la température ambiante. L'adhérence initiale a été mesurée un jour après la formation de (l'angle de séparation de 180 ° C). Résistance à l'eau On a évalué l' adhérence quand ils sont exposés à l' eau à 20 ° C pendant 1000 heures.

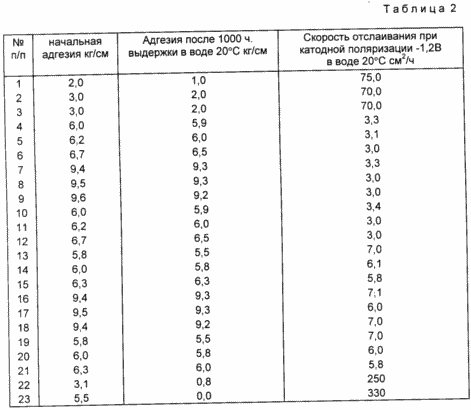

Tableau. La figure 2 montre les paramètres d'adhérence initiale Adhérence après 1000 heures d'exposition dans l' eau à 20 ° C et à une vitesse de pelage de la polarisation cathodique des compositions métalliques décrites dans le tableau. 1. On peut constater que les performances significativement améliorée en augmentant la proportion de charge inorganique. Par exemple, l'adhésion initiale (composition 1) est augmentée de 2 à 09/04 à 09/06 kg / cm (formulation 7, 8, 9) à 70 - 75% de la teneur en kaolin.
Il peut être vu et que la composition de l' invention a une vitesse faible (35 - 45 fois moins) , la délamination pendant la polarisation cathodique de la charge de métal (3 à 7 cm 2 / h), alors que le prototype a une vitesse de pelage de 250 cm 2 / h, et industriel composition de sehvilena (N 23) 113-27 marque (TU 6-05-041-960-88) est de 330 cm 2 / h. A travers cette colle à chaud ne se décolle pas du métal en tant que métal dans l'eau dans des conditions normales de polarisation. Par conséquent, la composition de polymère proposé peut être utilisé pour créer une protection contre la corrosion des revêtements résistants fiables en raison de la stabilité de ses propriétés.
Ainsi, l'administration supplémentaire des résines de la composition de alkilfenolaminnoy ou indène-coumarone et l'augmentation de la concentration de la charge inorganique à 30% ou plus fournit une composition de nettoyage à base d'EVA, qui a des propriétés adhésives élevées sur les métaux et conservées dans un milieu aqueux et une polarisation cathodique sur le métal . La libération de la composition proposée est maîtrisée sur la base industrielle de l'ONG "ZNOK et Pékin."
REVENDICATIONS
La composition de résine adhésive thermofusible à base de copolymère d'acétate d'éthylène vinyle (EVA) contenant une charge minérale et une cire, caractérisé en ce qu 'il comprend en outre alkilfenolaminnuyu ou une résine coumarone-indène selon le rapport suivant des composants,% en poids.:
un copolymère d'éthylène-acétate de vinyle (EVA) - 20-60
charge inorganique - 30 - 70
Alkilfenolaminnaya coumarone-indène résine - 2-15
Paraffine - 1 - 10f
Version imprimable
Date de publication 18.12.2006gg
Commentaires
Commentant, gardez à l' esprit que le contenu et le ton de vos messages peuvent blesser les sentiments des gens réels, montrer du respect et de la tolérance à ses interlocuteurs, même si vous ne partagez pas leur avis, votre comportement en termes de liberté d'expression et de l' anonymat offert par Internet, est en train de changer non seulement virtuel, mais dans le monde réel. Tous les commentaires sont cachés à l'index, le contrôle anti - spam.
